Changement de la carte d'alimentation sur un iMac 27 2010

Ce tutoriel vous guidera pas à pas pour changer le bloc alimentation sur un iMac 27 pouces A1312 2010

Démontage préalable

Avant de suivre ce présent tutoriel, vous devez d’abord suivre celui sur le démontage de l’écran LCD sur iMac 27″ A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

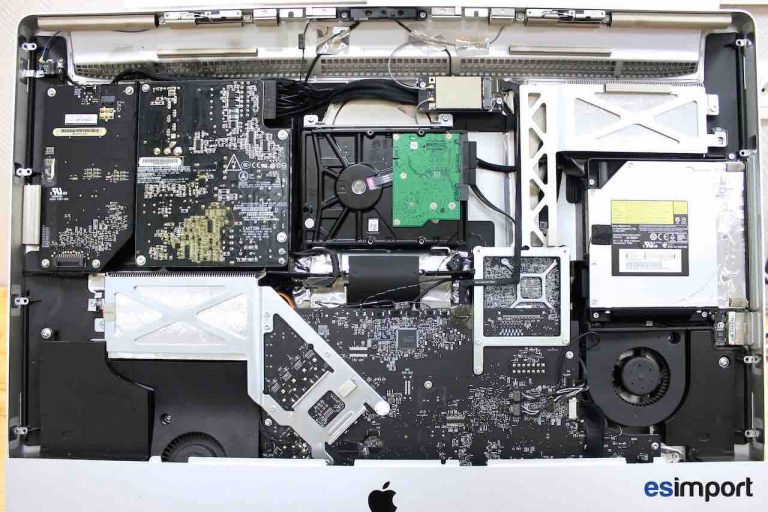

Après avoir retiré l'écran LCD, l’iMac devrait être dans cet état :

00-ECRAN-DEMONTE-IMAC-27-POUCES-A1312-MI

Avec un pince, retirer l’adhésif qui sécurise la connexion du câble d’alimentation :

01-RETIRER-4-VIS-TORX-9-BLOC-ALIMENTATIO

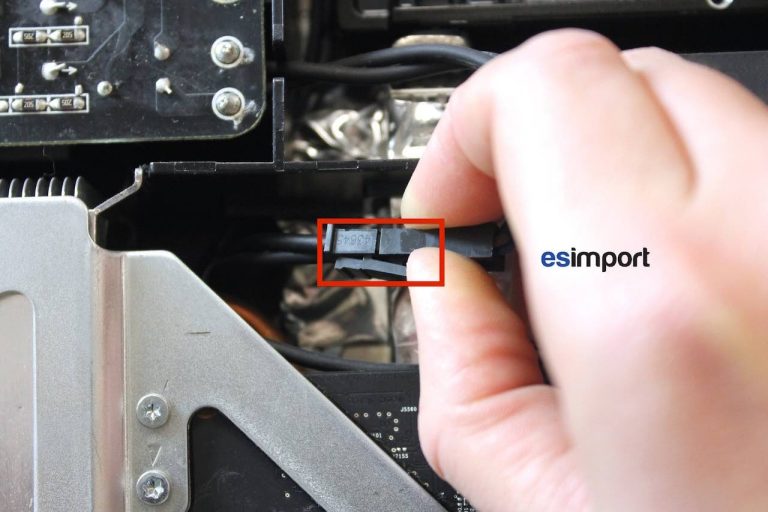

Déconnecter le câble d’alimentation en tirant sur la patte avant de le dégager :

03-DECONNECTER-CABLE-ALIMENTATION-IMAC-2

Démontage du bloc alimentation sur un iMac 27 2010

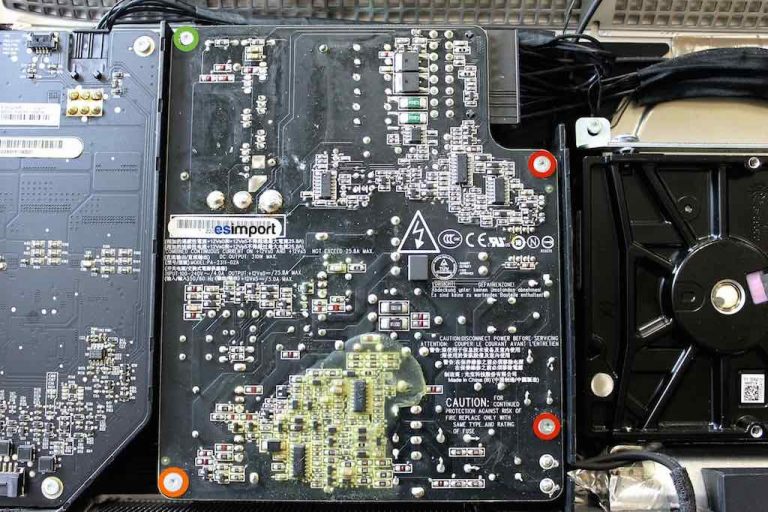

Avec le tournevis torx 9, dévisser les 4 vis du bloc d’alimentation. Les vis étant de tailles différentes, bien les repérer pour faciliter le remontage :

01-RETIRER-4-VIS-TORX-9-BLOC-ALIMENTATIO

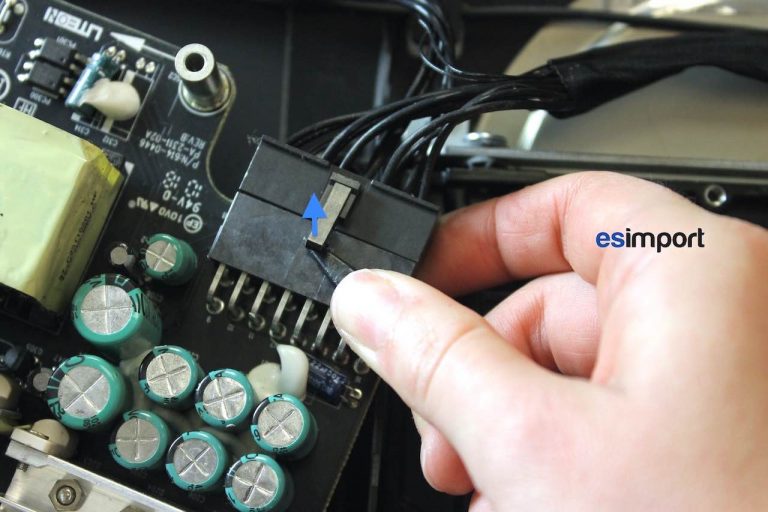

Sortir le bloc du châssis et le pivoter vers le haut pour avoir accès au câble d’alimentation de la carte-mère. Vous pouvez vous aider d’un spudger pour écarter la patte de sécurité, le crochet en plastique sécurisant le connexion est assez rigide  :

04-SOULEVER-BRAS-CONNECTEUR-ALIMENTATION

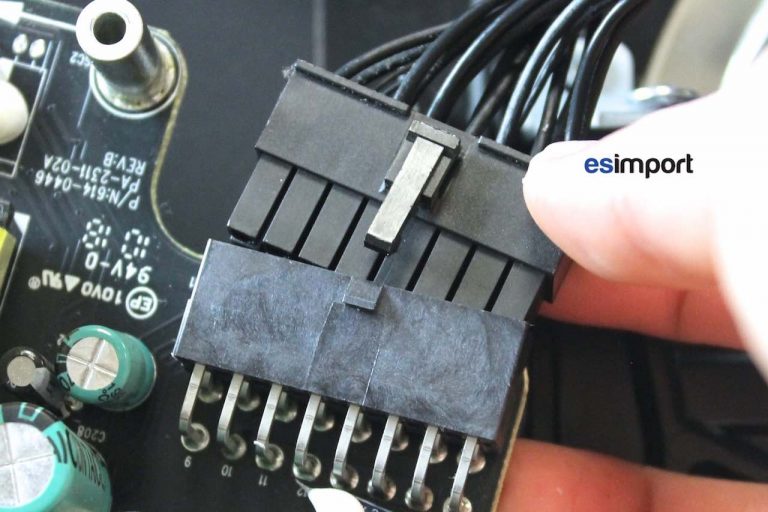

Déconnecter ce dernier câble de la carte d'alimentation:

05-DECONNECTER-CABLE-ALIMENTATION-IMAC-2

Le bloc d’alimentation peut maintenant être retiré du châssis.

Le remplacer par le nouveau. Le remontage s’effectue dans le sens chronologique inverse.
