Changement de la carte de rétro éclairage sur iMac 27″ A1312 mi 2010

Ce tutoriel vous guidera pas à pas pour changer la carte rétro-éclairage sur un iMac A1312 2010.

Il convient de changer la carte de rétro éclairage lorsque votre écran montre des signes caractéristiques tels que :

  • un sifflement lorsque la luminosité est au maximum
  • l’écran s’allume quelques seconds au démarrage, clignote, puis s’éteint définitivement en présentant un défaut de rétro-éclairage
  • si l’écran est éteint, l’affichage LCD présente un défaut de rétro-éclairage  (le défaut caractéristique de rétro-éclairage est un écran noir sur lequel on devine les images en approchant une lampe-torche)

Cette carte est intimement liée à la carte-mère. En effet, si l’on souhaite utiliser un moniteur externe dans le cas d’une panne du rétro éclairage, l’iMac ne démarrera pas si ni l’écran ni la carte de rétro éclairage sont débranchés de la carte-mère.

Démontage préalable

Avant de commencer ce présent tutoriel, vous devez d’abord suivre celui sur le Démontage de l’écran LCD iMac 27″ A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

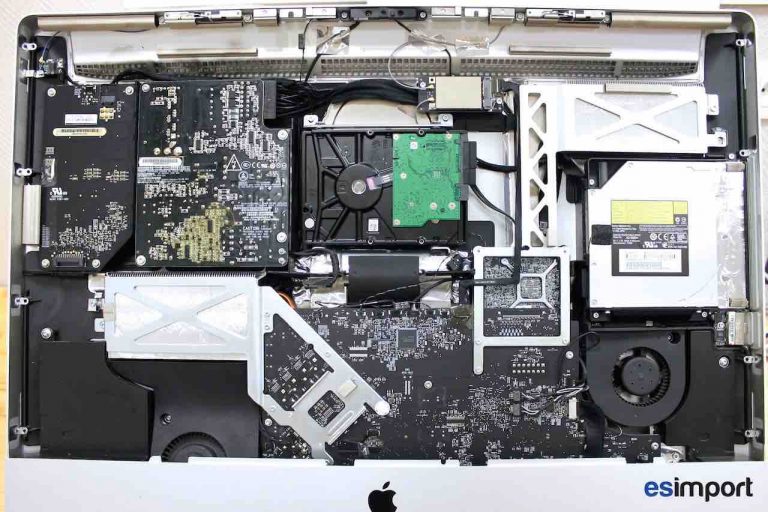

Après avoir retiré la dalle LCD, l’iMac devrait être dans cet état :

00-ECRAN-DEMONTE-IMAC-27-POUCES-A1312-MI

Démontage de la carte rétro-éclairage sur un iMac 27 pouces A1312 2010

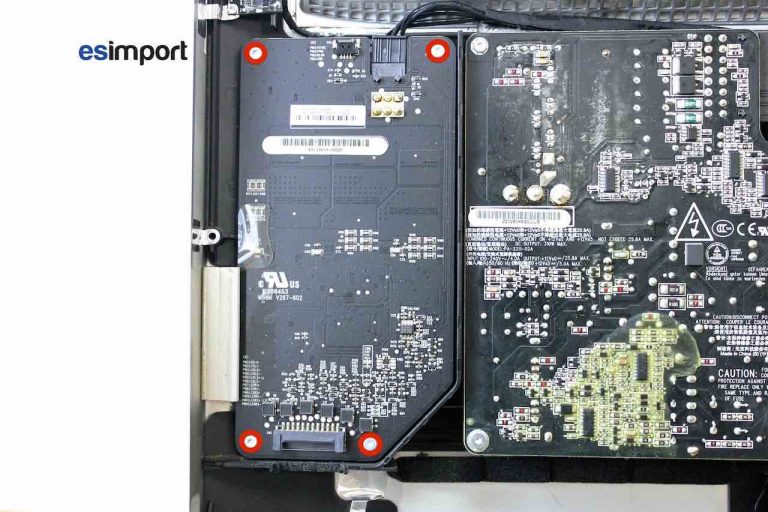

Dévisser les 4 vis avec le tournevis torx 9. Attention, il est primordial à ce stade de bien vérifier que l’alimentation secteur est totalement débranché de l’iMac. En effet, la carte d’alimentation se situant à côté de la carte de rétro-éclairage, un court circuit peut se produire lors du démontage  :

01-DEVISSER-4-VIS-TORX-9-CARTE-RETRO-ECL

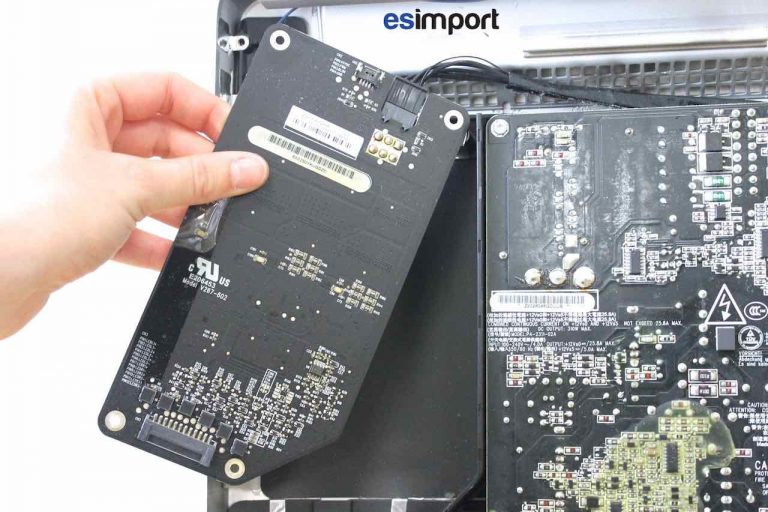

Dégager la carte de son emplacement de l'iMac :

02-SORTIR-CARTE-RETRO-ECLAIRAGE-IMAC-27-

Faire pivoter la carte de rétro éclairage vers le haut pour avoir accès au câble situé derrière.

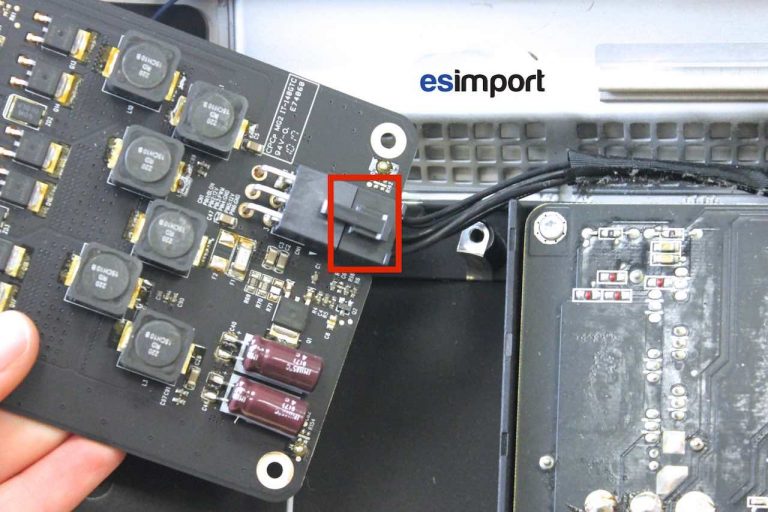

Déconnecter le câble d’alimentation en écartant la patte de sécurité avant de dégager le câble :

03-DECONNECTER-CABLE-CARTE-RETRO-ECLAIRA

Remplacer la carte puis remonter dans le sens chronologique inverse. Si le changement de la carte de rétro-éclairage ne résout pas le défaut, il faudra alors orienter la recherche vers l'écran LCD de l'iMac ou la carte graphique et vérifier le bon état des câbles.
