Changement de la carte graphique sur iMac 27 pouces 2010

Ce tutoriel vous guidera pas à pas pour le changement de carte graphique sur un iMac A1312 2010

Avant de suivre ce présent tutoriel, vous devez d’abord suivre ceux sur le démontage de l’écran LCD sur iMac 27″ 2010 A1312 et le démontage de la carte-mère

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

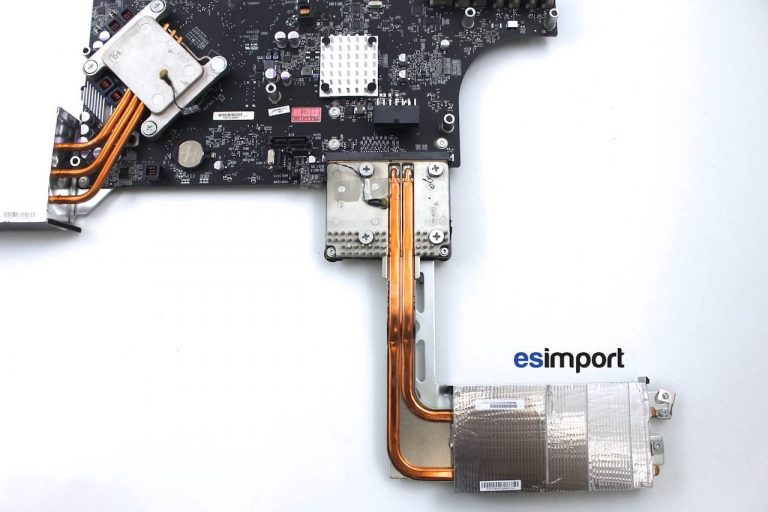

Après avoir démonté la carte-mère de l'iMac, la carte graphique devrait être démontée et déposée:

01-carte-mere-retiree-imac-27p-a1312

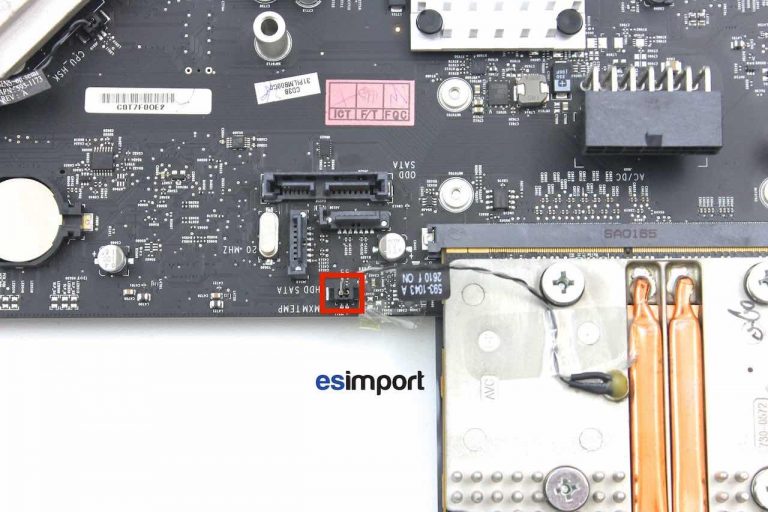

A présent, déconnecter la sonde de température de la carte-graphique avec le spudger afin de ne pas l’abîmer :

02-deconnecter-sonde-temperature-carte-graphique-imac-27p-a1312

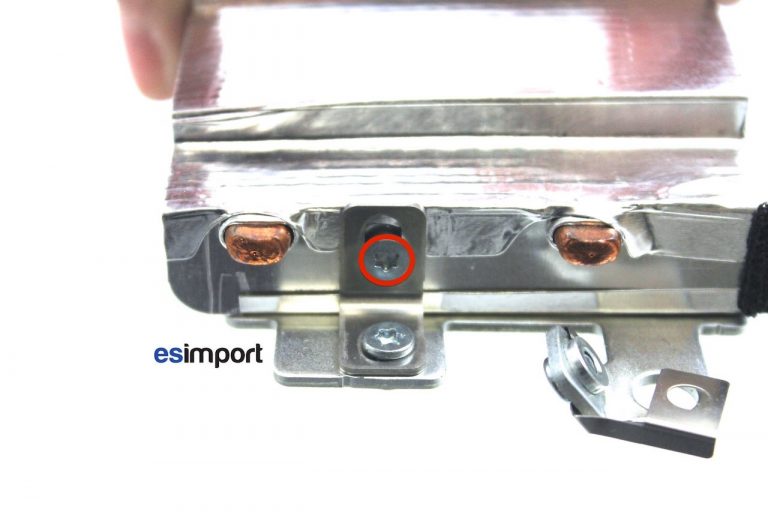

Avec le tournevis torx 9, retirer la vis qui maintient la carte graphique de l'iMac latéralement à son support :

03-devisser-vis-torx-9-support-carte-graphique-imac-27p-a1312

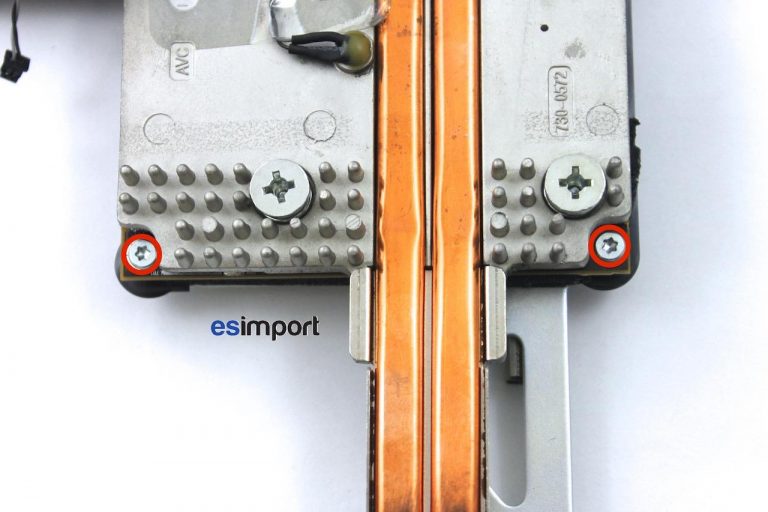

Dévisser maintenant les 2 vis torx 9 qui sécurisent la connexion de la carte graphique à la carte-mère :

04-devisser-2-vis-torx-9-carte-graphique-imac-27p-a1312

Changement de carte graphique sur un iMac 27 2010

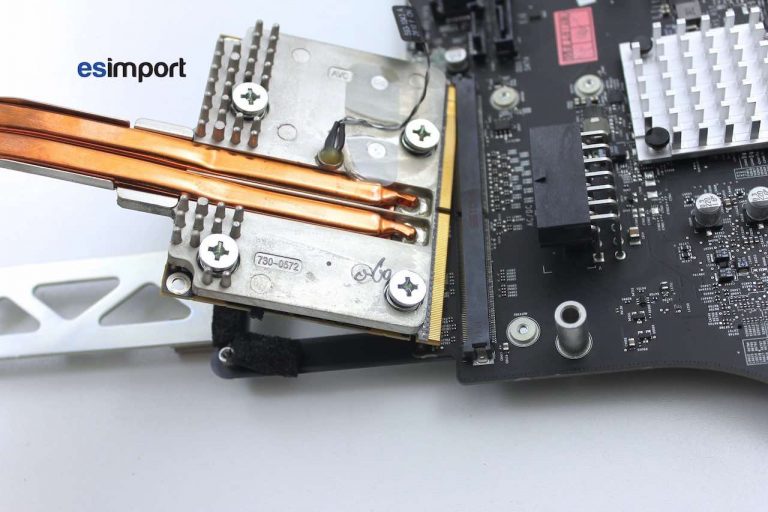

Enfin, déconnecter la carte graphique en prenant soin de ne pas endommager son connecteur sur la carte-mère :

Changement de carte graphique sur un iMac A1312 2010 - 05-retirer-carte-graphique-imac-27p-a1312

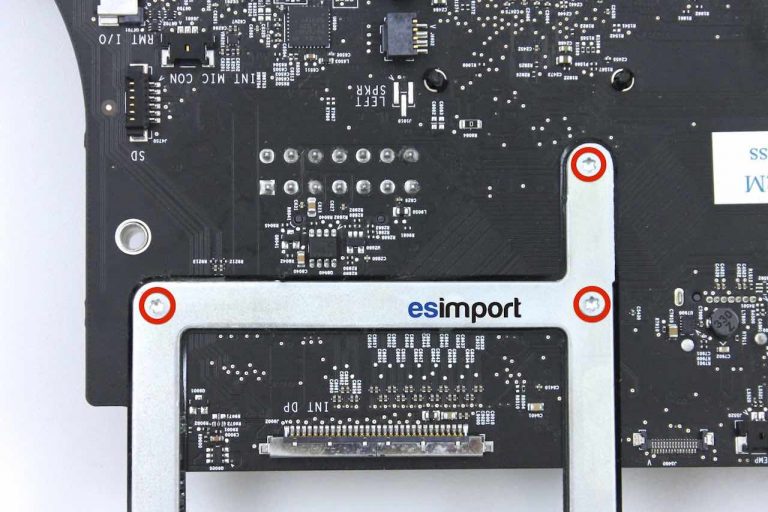

Le GPU est maintenant déposé. Si besoin est, dévisser les 3 vis torx 9 du support qui le maintient à la carte-mère :

06-devisser-3-vis-support-carte-graphique-a-la-carte-mere-imac-27p-a1312

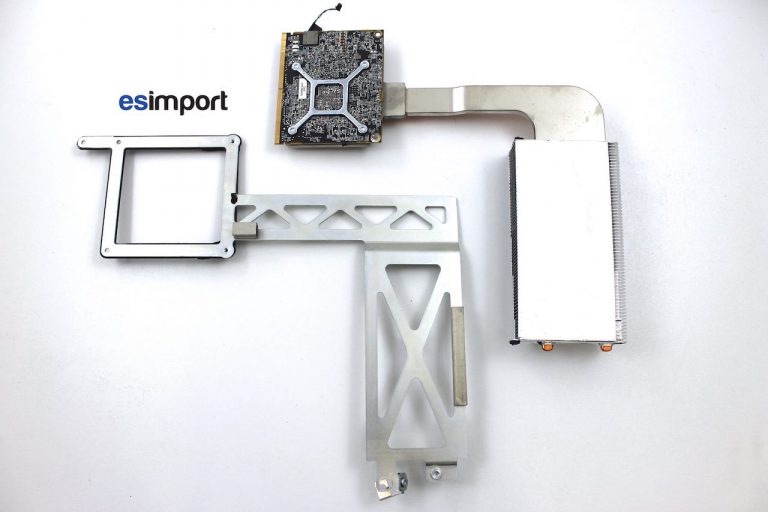

Voici la carte-graphique et son support déposés :

07-carte-graphique-et-support-retires-imac-27p-a1312

Le remontage s’effectue dans le sens chronologique inverse.
