Remplacement du lecteur CD par un disque SSD sur un iMac 27 2010

Ce tutoriel vous guidera pas à pas pour le remplacement du lecteur optique par un disque SSD sur un iMac 27.

Afin d’améliorer les performances d’un iMac, il est possible de monter un disque dur Flash dans l’emplacement du lecteur optique sur un iMac. On disposera alors de deux disques, un classique, et un SSD que l’on pourra éventuellement lier avec la technologie Fusion Drive Apple.

Démontage préalable de l'écran de l'iMac

Avant de commencer ce présent tutoriel, vous devez d’abord suivre celui sur le Démontage de l’écran LCD iMac 27″ A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

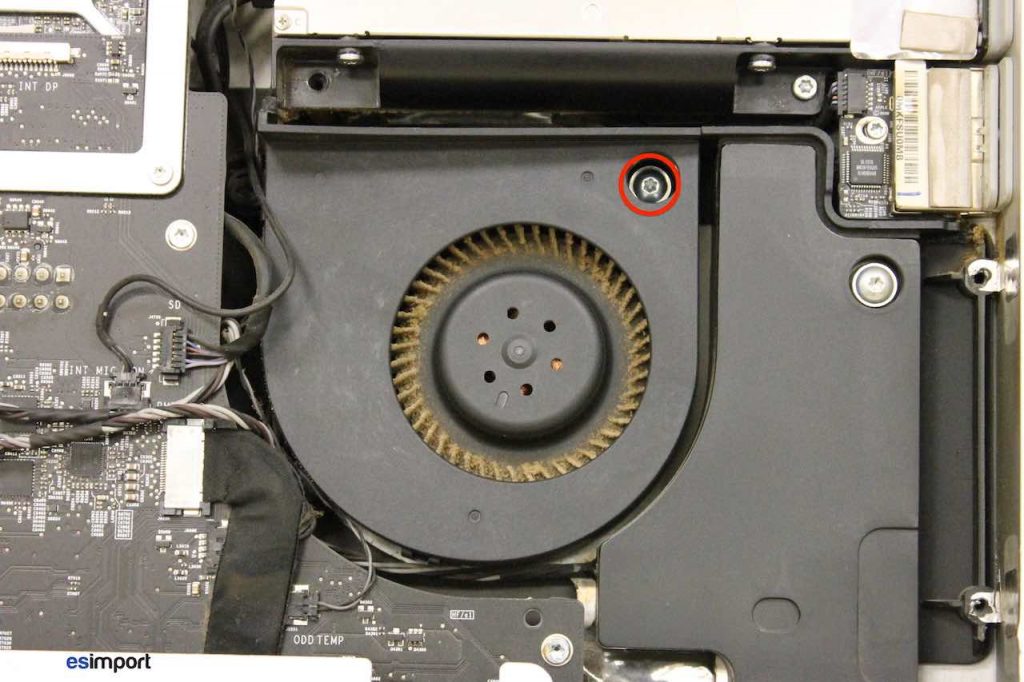

Dévisser la vis torx 9 du ventilateur :

1-VIS-VENTILATEUR-LECTEUR-OPTIQUE-CD-102

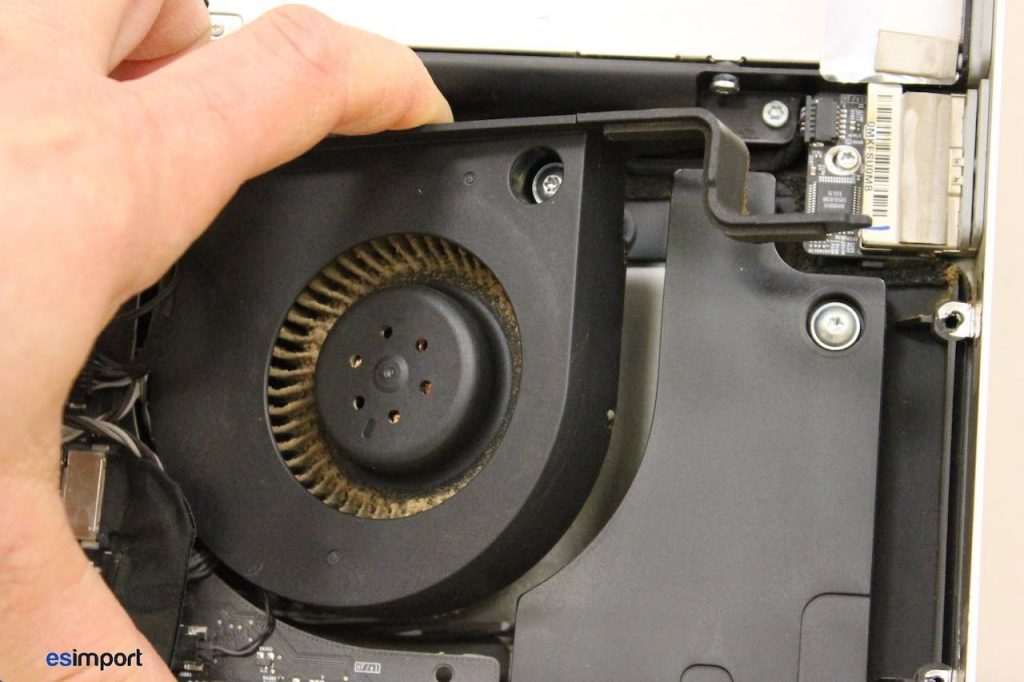

Il n’est pas utile de déposer totalement le ventilateur, il suffit de le dégager légèrement pour démonter ensuite le lecteur optique :

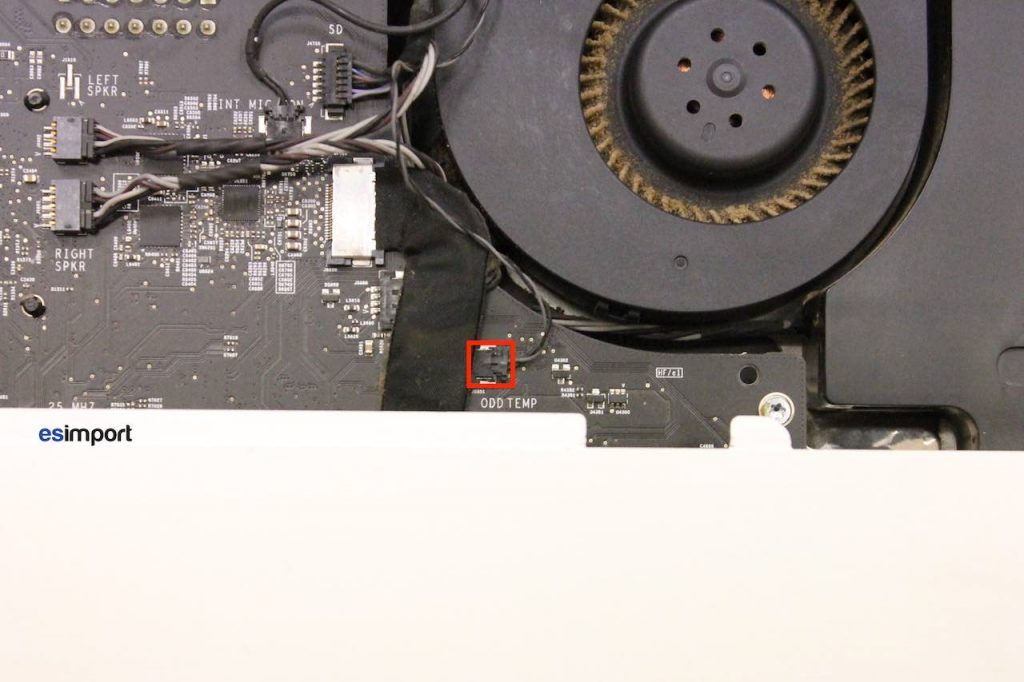

Déconnecter la sonde de température du lecteur optique située sur la carte-mère à l’aide du spudger :

3-CABLE-CAPTEUR-TEMPERATURE-LECTEUR-OPTI

Ce tutoriel est également valable dans le cas d'un CD coincé dans l'iMac

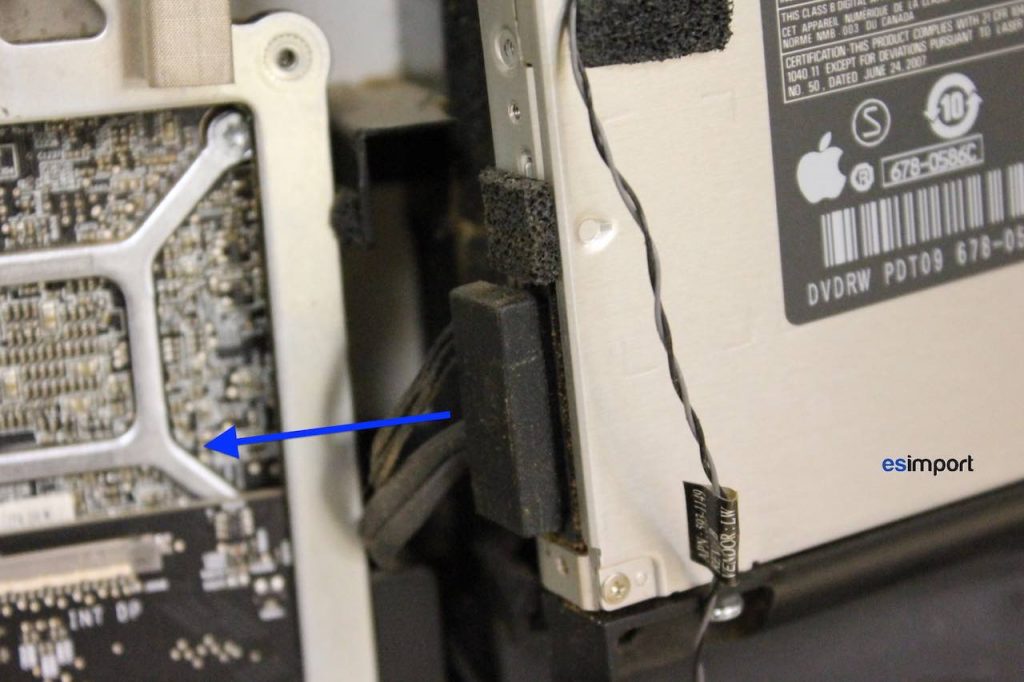

Déconnecter le câble du lecteur optique :

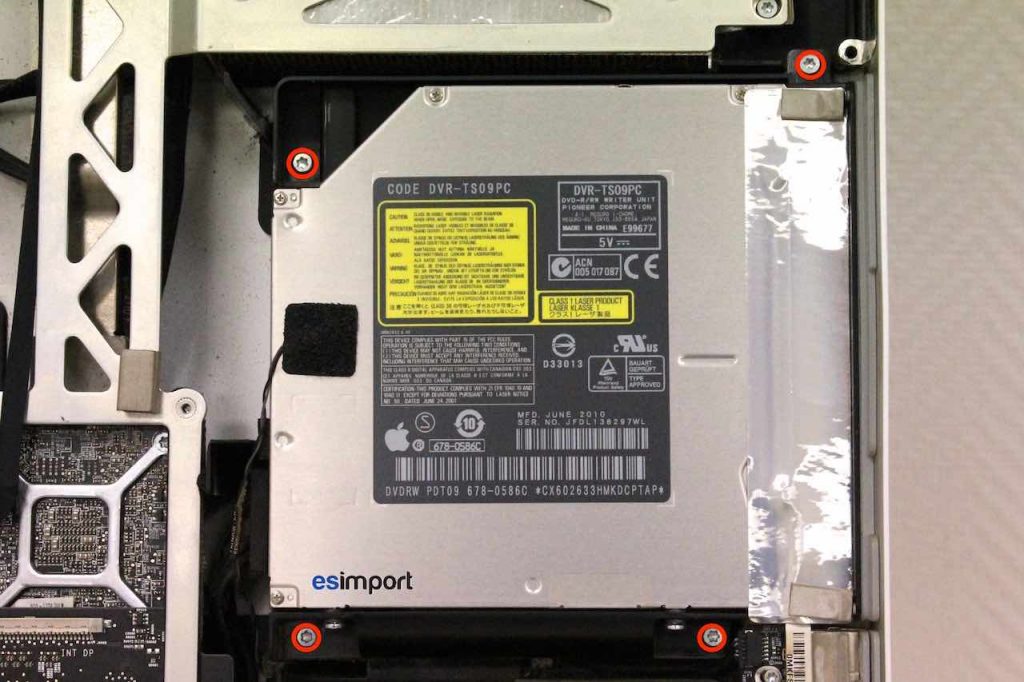

Dévisser les 4 vis Torx 9 maintenant le support du lecteur CD :

5-DEMONTAGE-LECTEUR-OPTIQUE--1024x682.jp

Remplacement du lecteur CD par un disque SSD sur un iMac 27

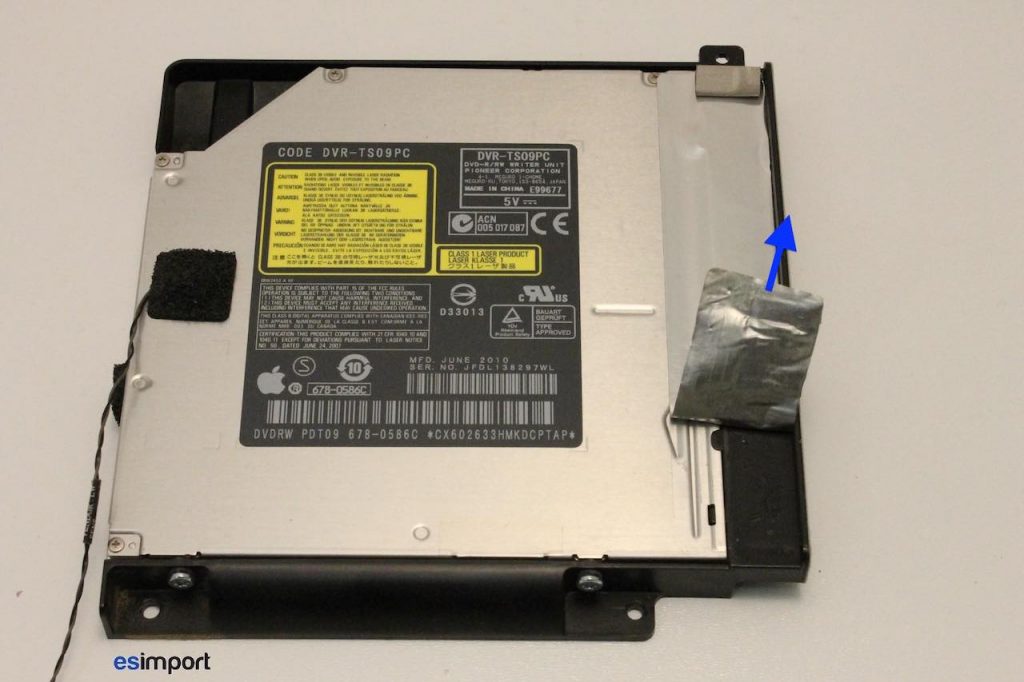

L’ensemble lecteur optique est désormais déposé. Décoller le ruban adhésif :

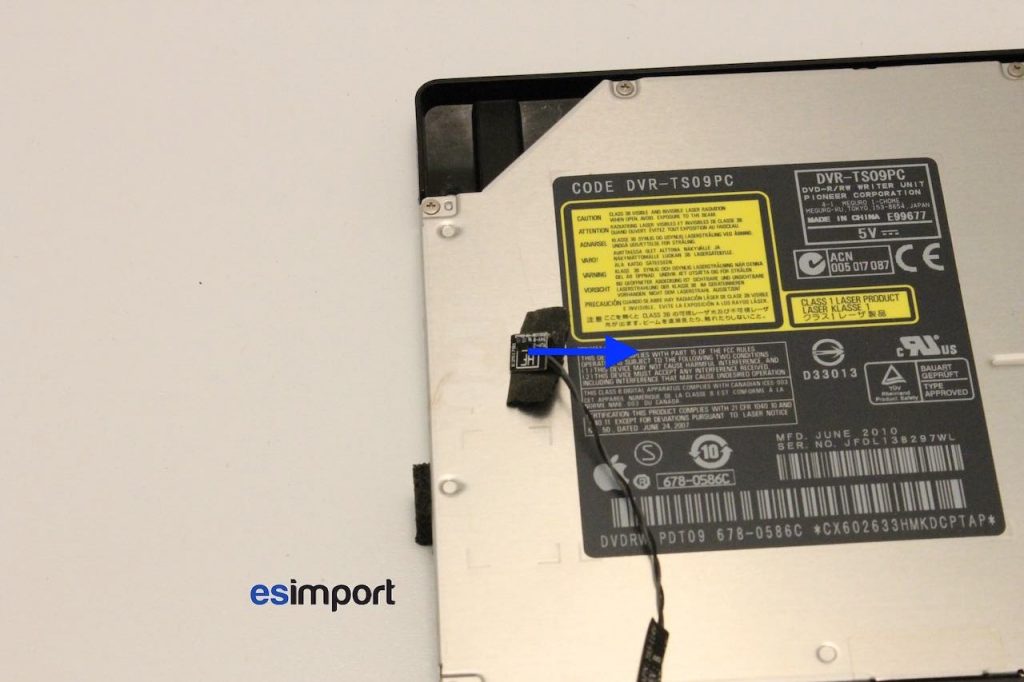

Décoller le capteur de température collé sur le lecteur DVD :

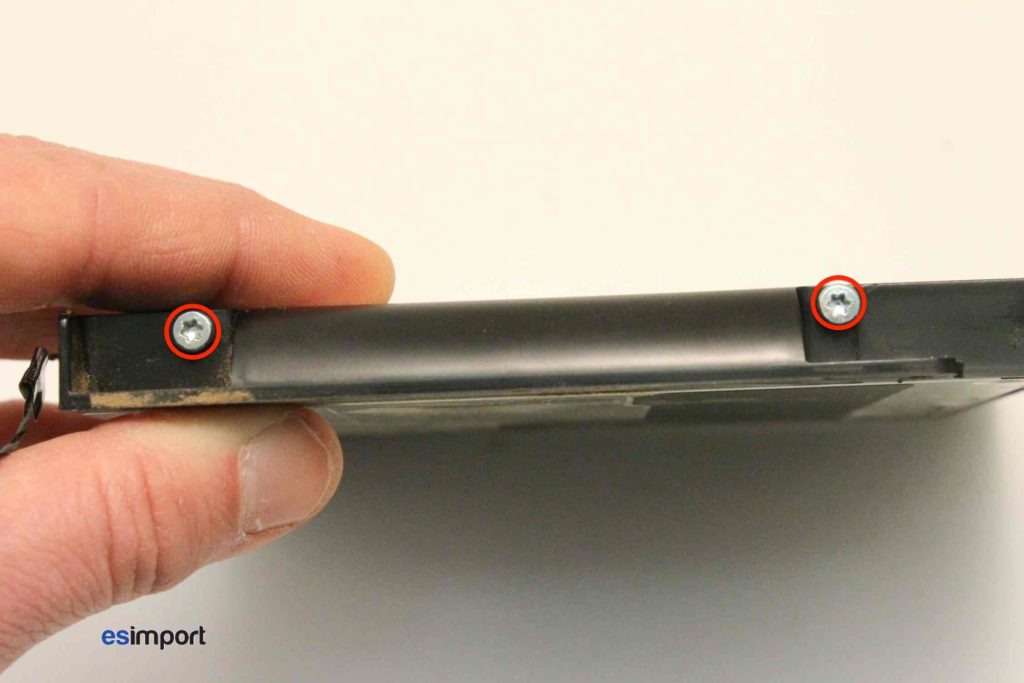

Dévisser le berceau du lecteur optique à l’aide du tournevis Torx 9 :

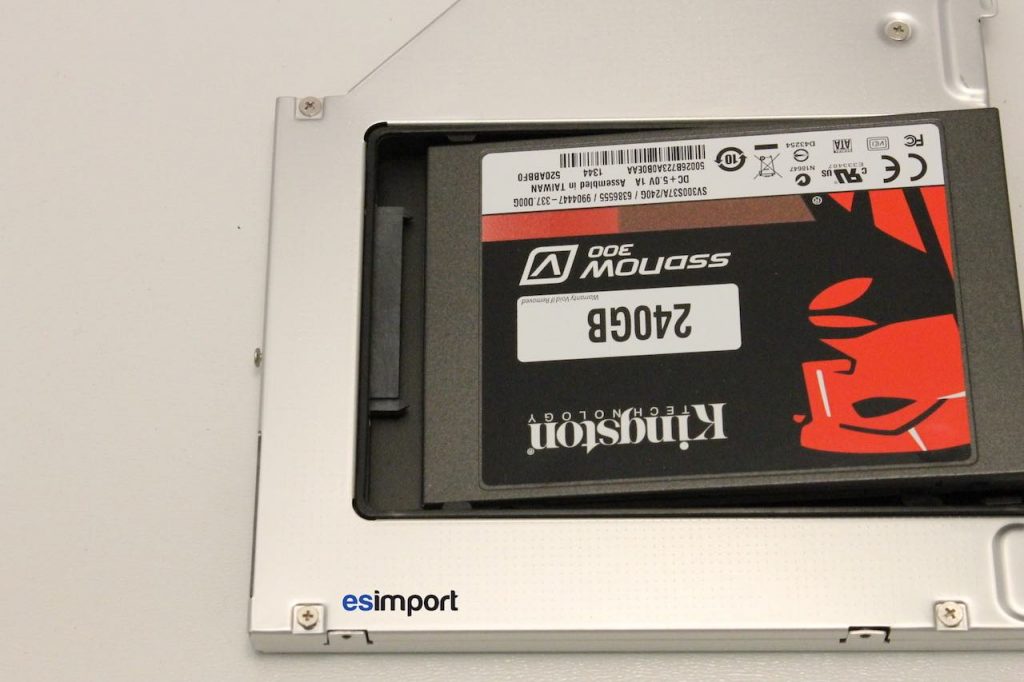

Puis glisser le disque SSD dans l’adaptateur 2,5″ SATA :


Dévisser la partie supérieure de l’adaptateur… :

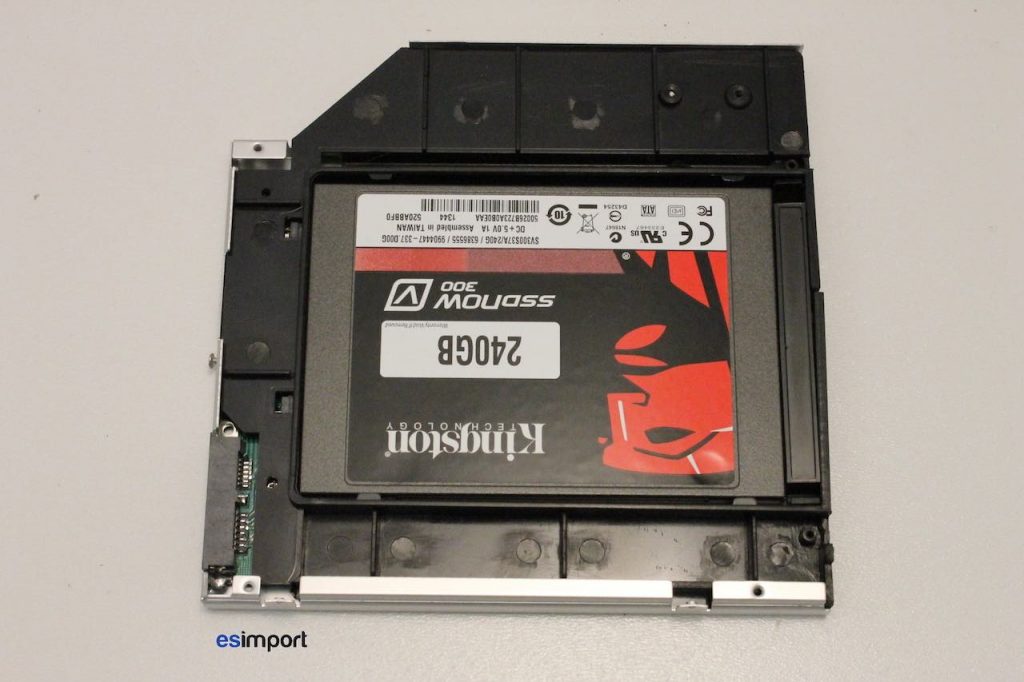

…afin de plaquer parfaitement l’adaptateur dans le berceau :

12-ADAPTATEUR-LECTEUR-OPTIQUE-1024x682.j

Il est peut-être nécessaire de casser certaines pattes en plastique afin de loger parfaitement l’adaptateur dans le berceau :


Recoller le capteur de température. Son utilité est faible, puisqu’un disque SSD chauffe très peu comparé à un disque dur classique, mais le fait de ne pas reconnecter ce câble fera immanquablement tourner à fond les ventilateurs :

14-REMONTAGE-CAPTEUR-TEMPERATURE-1024x68

Avant remontage de l’écran final, vous pouvez démarrer l’iMac en mode target (touche T au démarrage) afin de vérifier que le SSD est détecté par la carte-mère, puis ensuite installer la technologie FusionDrive en suivant notre tutoriel.
