Démontage écran iMac 27 pouces 2011

Ce tutoriel vous guidera pas à pas pour le démontage de la dalle LCD sur un iMac A1312 2011.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

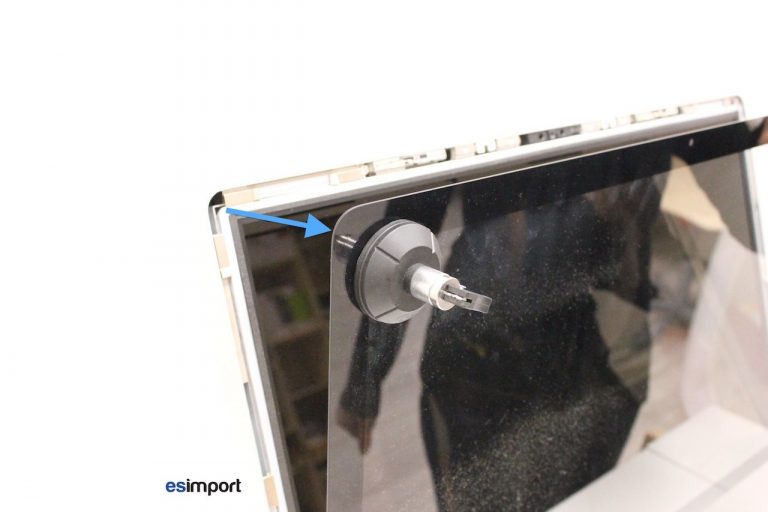

Poser 2 ventouses pro, puis de tirer légèrement. La vitre de l'iMac devrait venir toute seule :

1-ouverture-vitre-imac-27-pouces

Retirer les 8 vis de l’écran LCD avec le tournevis torx 9 :

Démontage de la dalle LCD sur un iMac A1312 2011 - 2-imac-27-pouces-fin-2009

Démontage de la dalle LCD sur un iMac A1312 2011

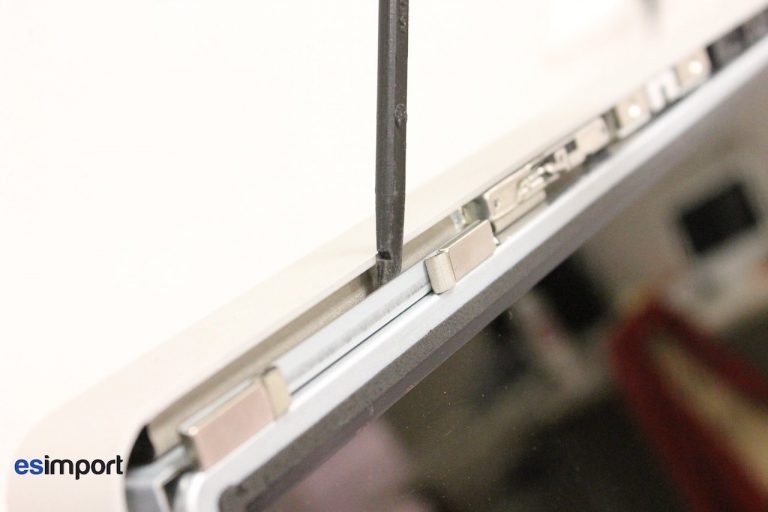

Les 8 vis étant déposées, l’écran LCD peut être entrebâillé en glissant le spudger et en faisant légèrement levier. Attention, l’ensemble écran est très lourd, et peut arracher toutes les connectiques (il est plus facile d’effectuer cette manipulation à deux) :

4-glisser-outil-spudger-entre-chassis-et-ecran

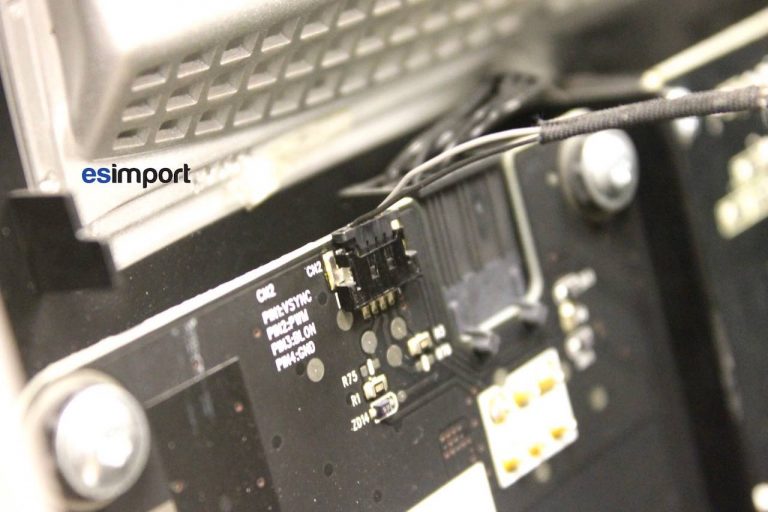

Déconnecter le câble SYNC (attention à ne pas l’endommager au cours du remontage ultérieur, ce câble est très fragile):

deconnecter-cable-vsync-imac-27-a1312-mi-2011

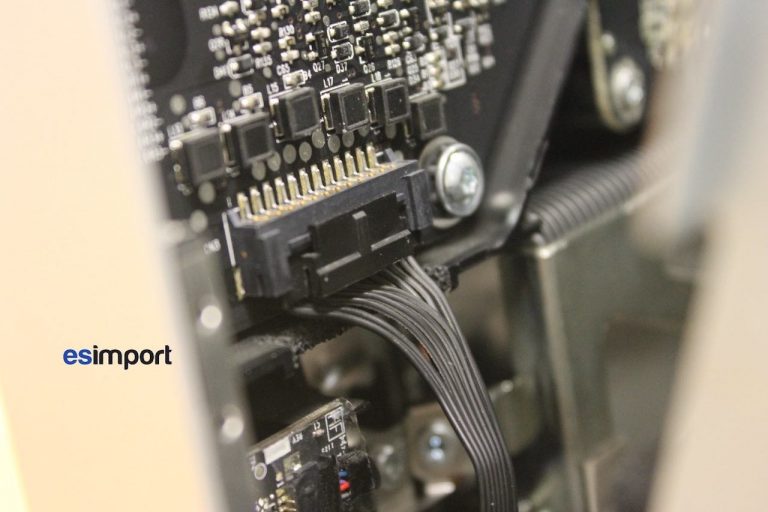

Déconnecter le connecteur alimentant le rétro-éclairage de l’écran. Il se déconnecte par le bas une fois la patte noire déclipsée  :

deconnecter-retro-eclairage-imac-27-a1312

Déconnecter le câble d’alimentation de l'écran LCD ainsi que le câble vidéo LVDS sur la carte-mère de l'iMac 27 pouces. Ce dernier possède un pivot qu’il faut rabattre vers le haut avant de dégager le connecteur :

deconnecter-lvds-et-alimentation-lcd-imac-a1312-mi-2011

L’écran peut désormais être déposé du châssis de l'iMac

Le remontage s’effectue dans le sens chronologique inverse.
