Ce tutoriel vous guidera pas à pas pour le changement du bloc alimentation sur un iMac 21.5 pouces A1418 de fin 2012.
Avant de commencer ce présent tutoriel, vous devez d’abord suivre celui sur le Démontage de l’écran de l’iMac 21 5 pouces A1418 fin 2012
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

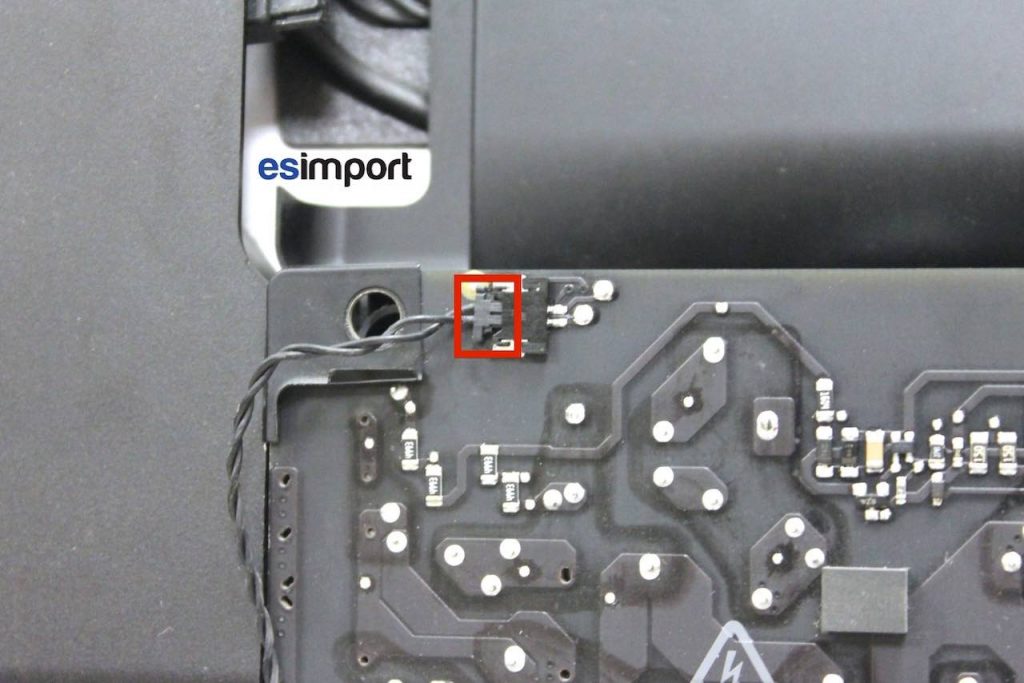

Déconnecter le câble du bouton power en poussant successivement de chaque côté avec un spudger afin de ne pas endommager le connecteur de la carte-mère de l'iMac:

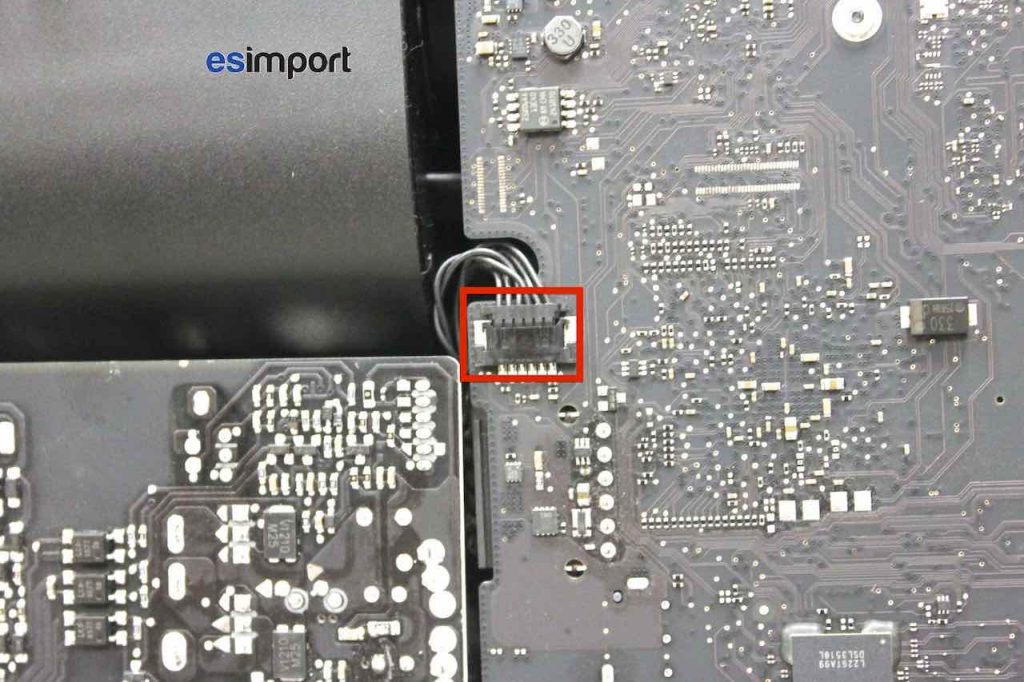

Opérer de la même façon pour retirer la commande d’alimentation sur la carte-mère :
démontage de la carte d'alimentation

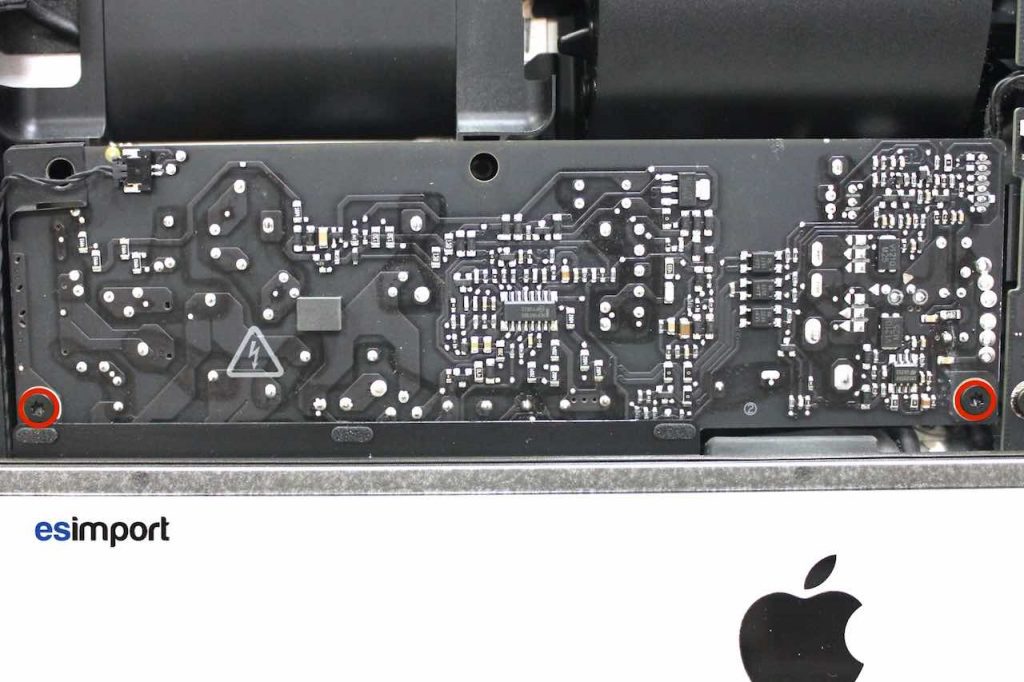

Avec le tournevis torx 9, dévisser les 2 vis de la carte d’alimentation :
La carte d’alimentation est bloquée par un plastique noir assez rigide qu’il faut écarter avec un spudger :
Dégager la carte d’alimentation en la tirant vers le haut et vers soi. Elle est retenue par une patte en métal à gauche, il faudra donc jouer avec afin de la sortir de son emplacement :
Avant de sortir complètement l’alimentation du châssis de l'imac, il faut retirer le câble d’alimentation en courant alternatif en pincant le connecteur puis en le tirant vers le haut :

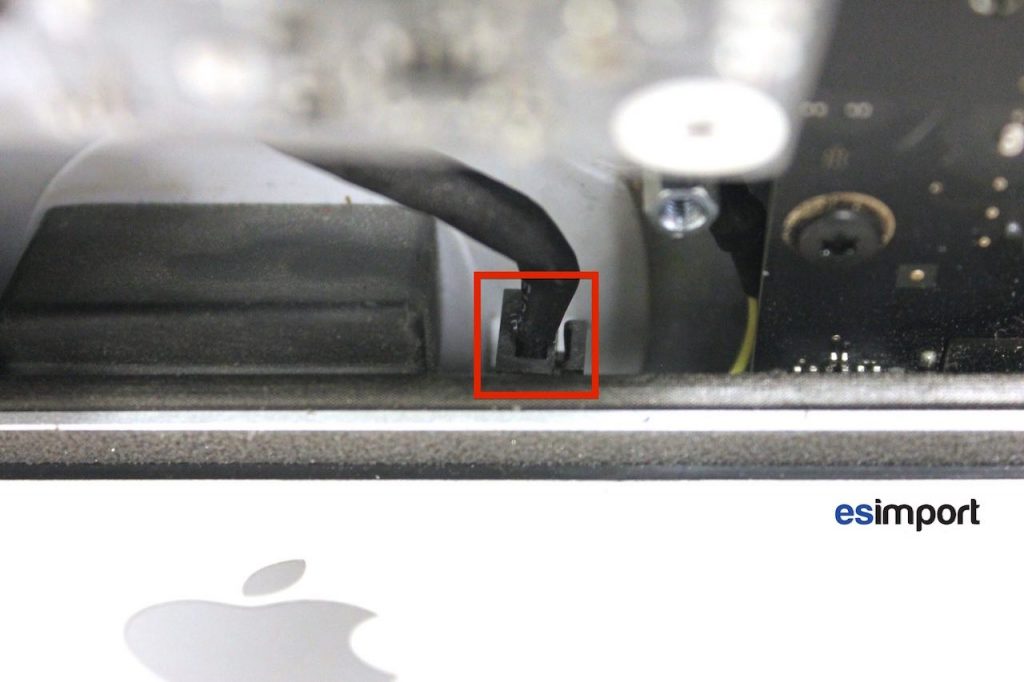

Déconnecter aussi le câble d’alimentation en courant continu sur la carte-mère :

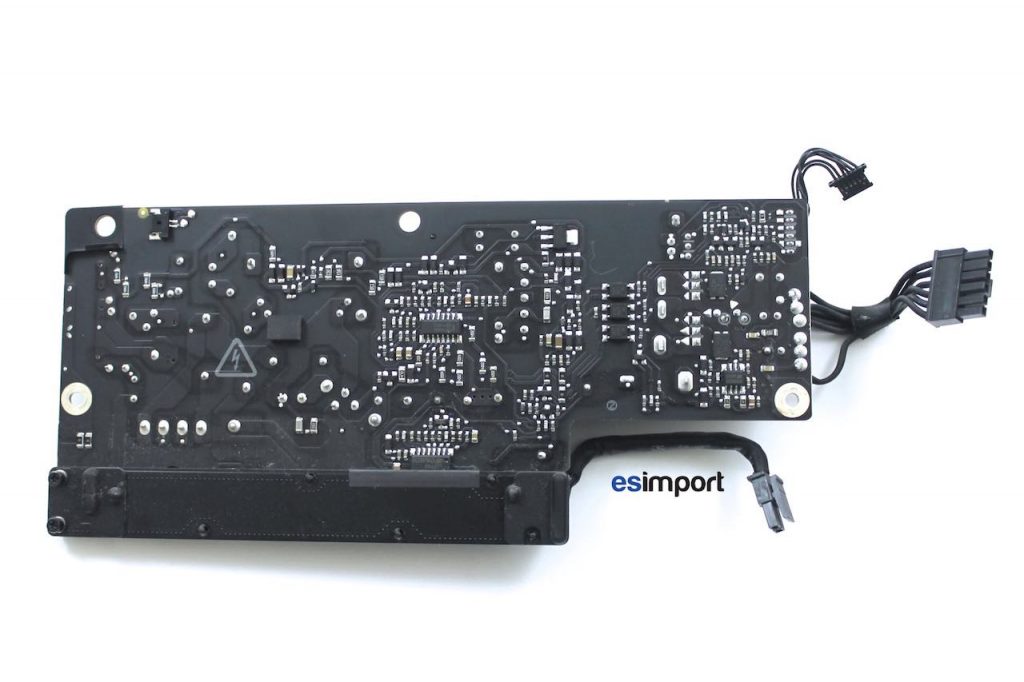

La carte d’alimentation peut être entièrement déposée :
Remplacer l’alimentation et remonter l'iMac dans le sens chronologique inverse.
