Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un iMac 21 5 pouces A1418 fin 2012
Avant de commencer ce présent tutoriel, vous devez d’abord suivre ceux sur :
- le Démontage de l’écran de l’iMac 21 5 pouces A1418 fin 2012
- le Changement de disque dur sur iMac 21 5 pouces A1418 fin 2012
- le Démontage de l’alimentation sur iMac 21 5 pouces A1418 fin 2012
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

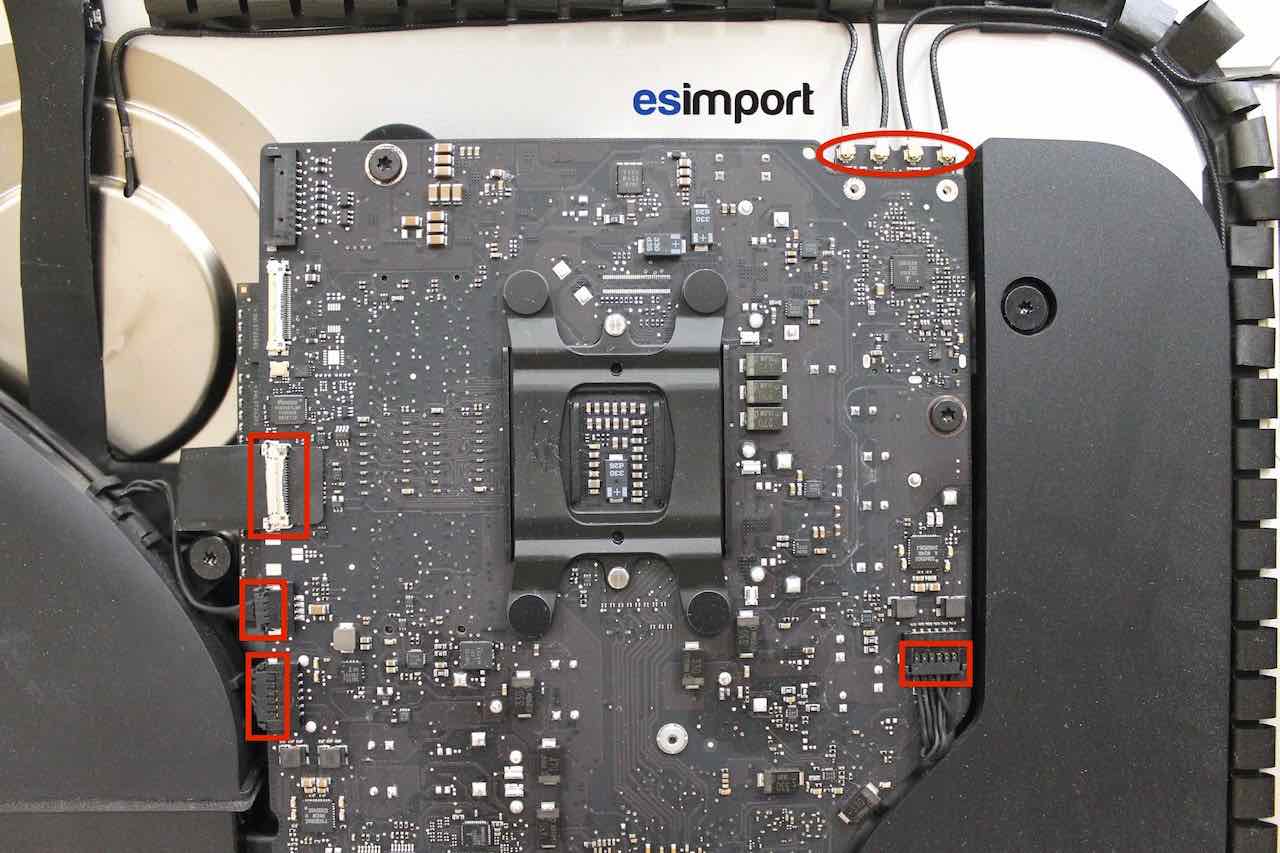

Déconnecter sur la carte-mère les connecteurs LVDS, du ventilateur, des haut-parleurs droit et gauch, ainsi que les 4 antennes wifi/BlueTooth à l’aide du spudger afin de ne pas les endommager :

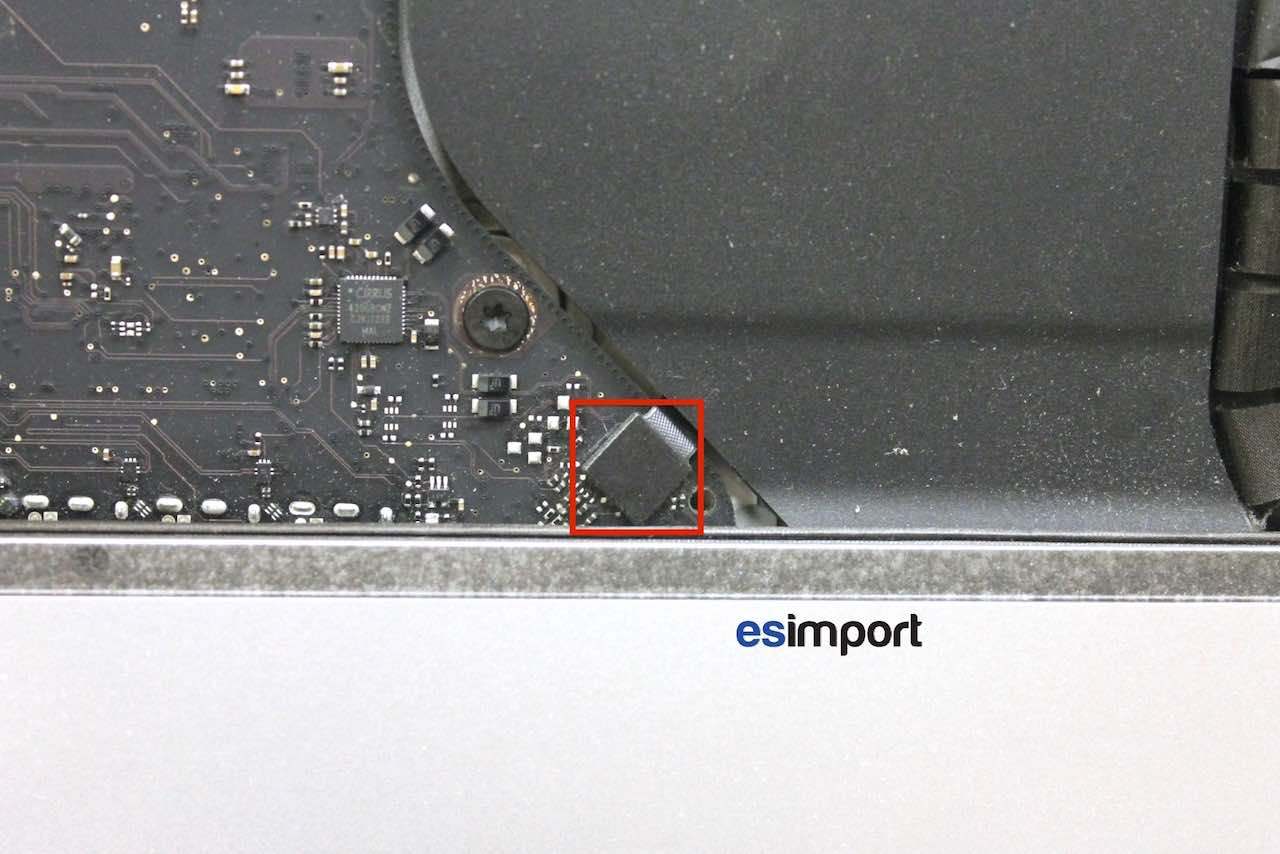

En bas à droite se trouve le connecteur audio, le déconnecter :
Démontage de la carte-mère sur un iMac 21 pouces A1418 2012

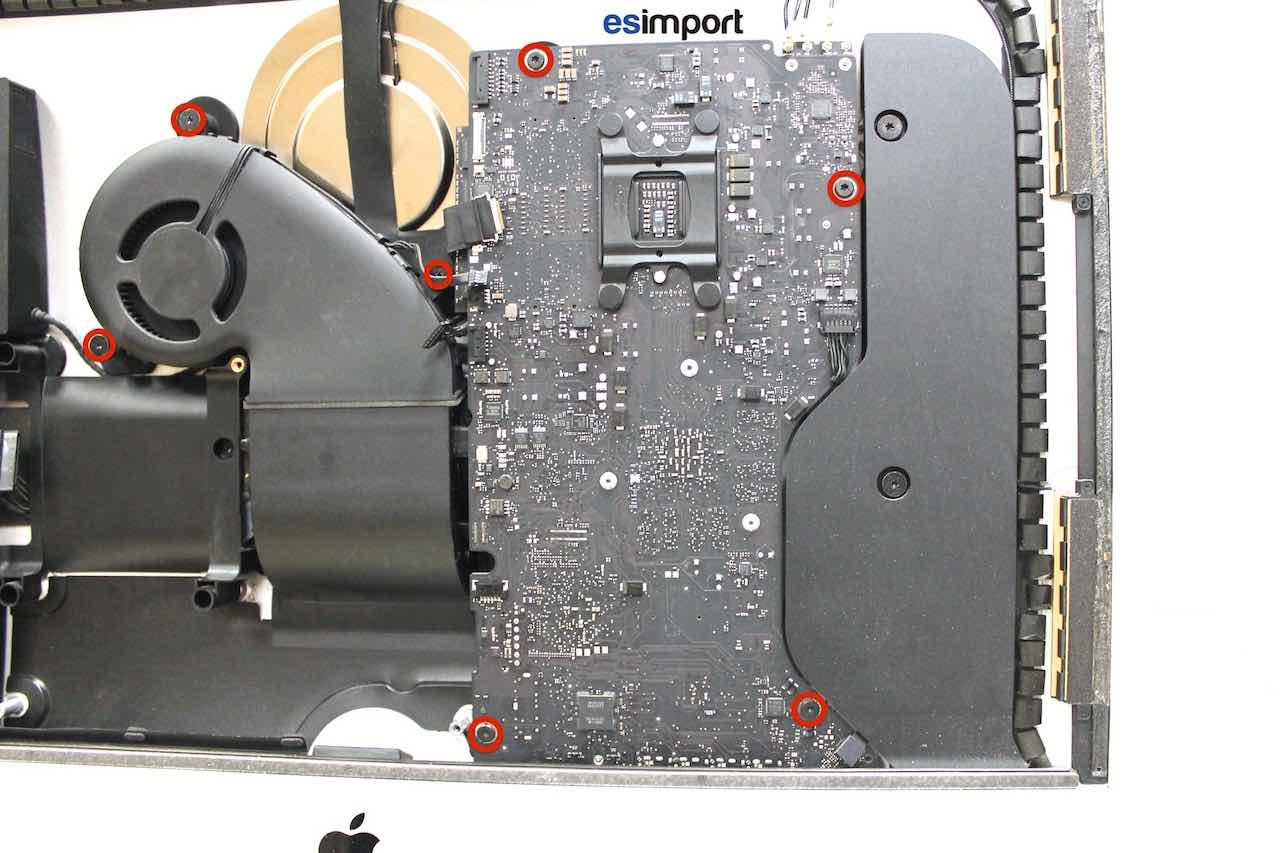

Avec le tournevis torx 9, dévisser les 3 vis du ventilateur et les 4 vis de la carte-mère :
Retirer le ventilateur.

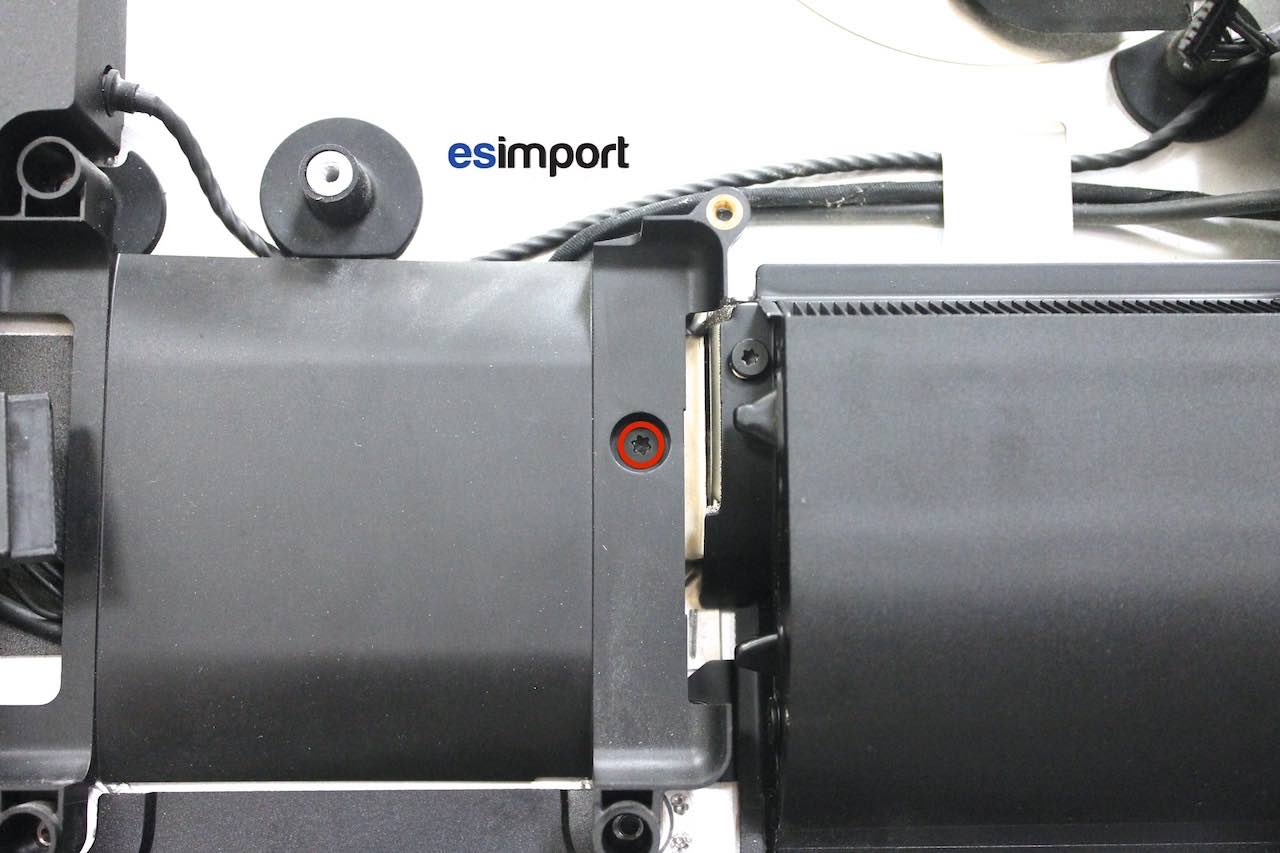

Dévisser la vis torx 9 du berceau du disque dur :

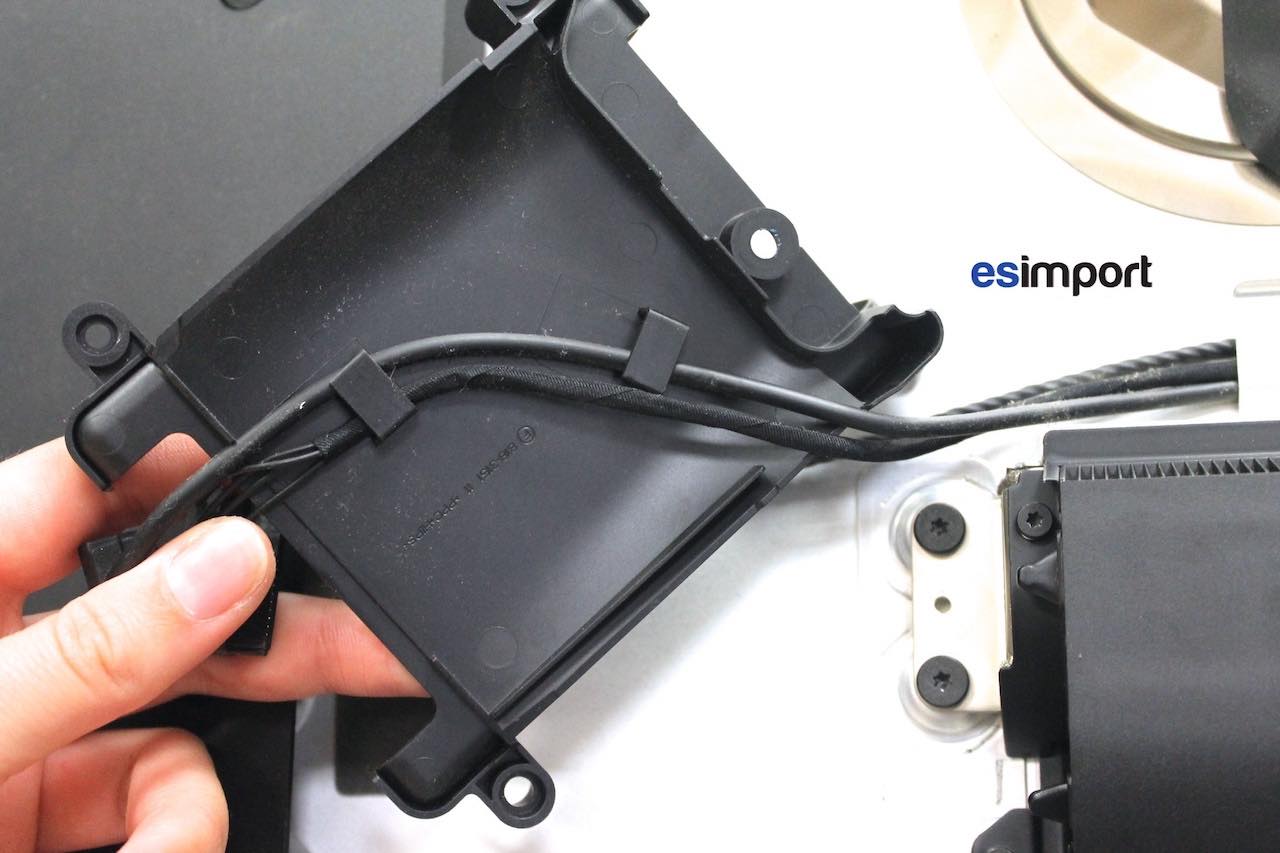

A l’arrière de ce bloc se trouve un passage pour les câbles SATA. Les retirer du guide-câble :

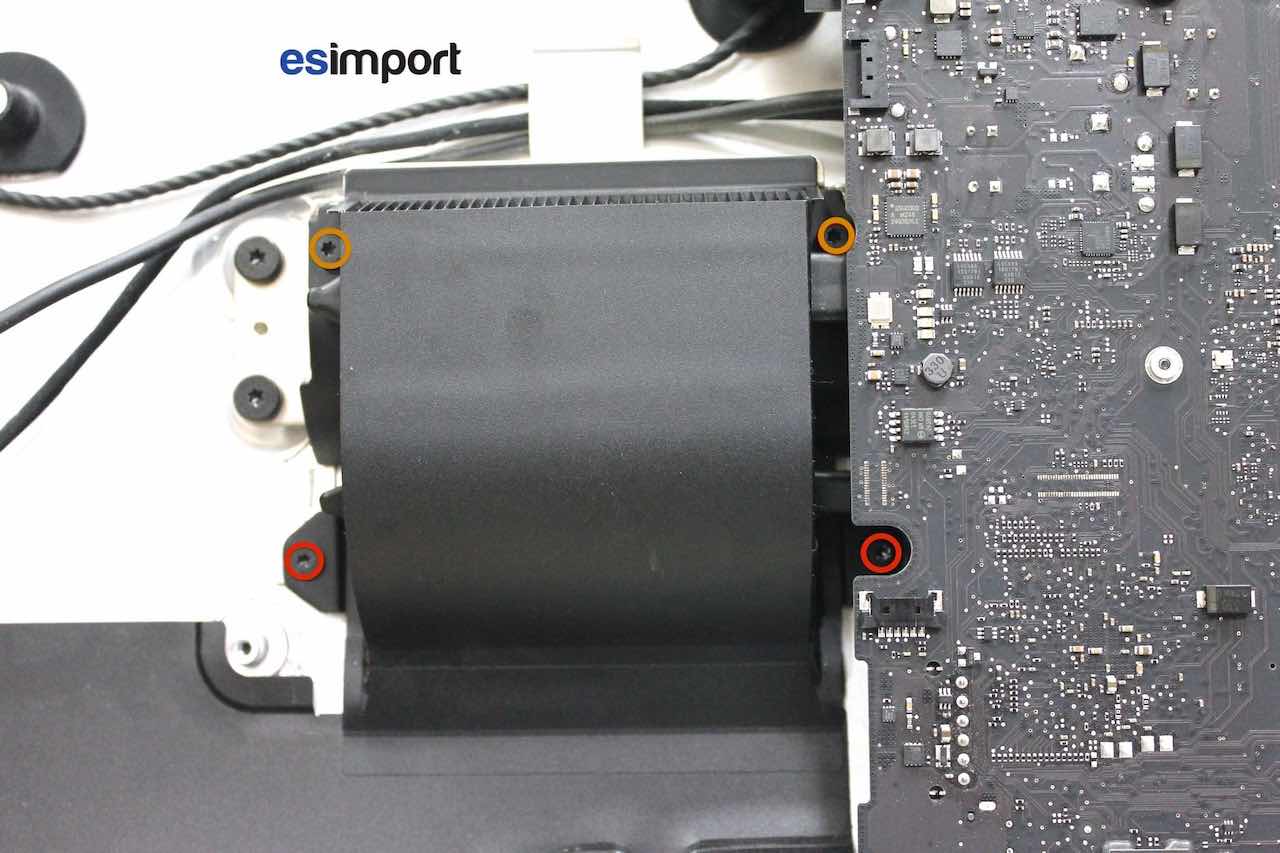

Avec le tournevis torx 8, retirer les 4 vis du dissipateur thermique. Bien noter les tailles différentes de vis :

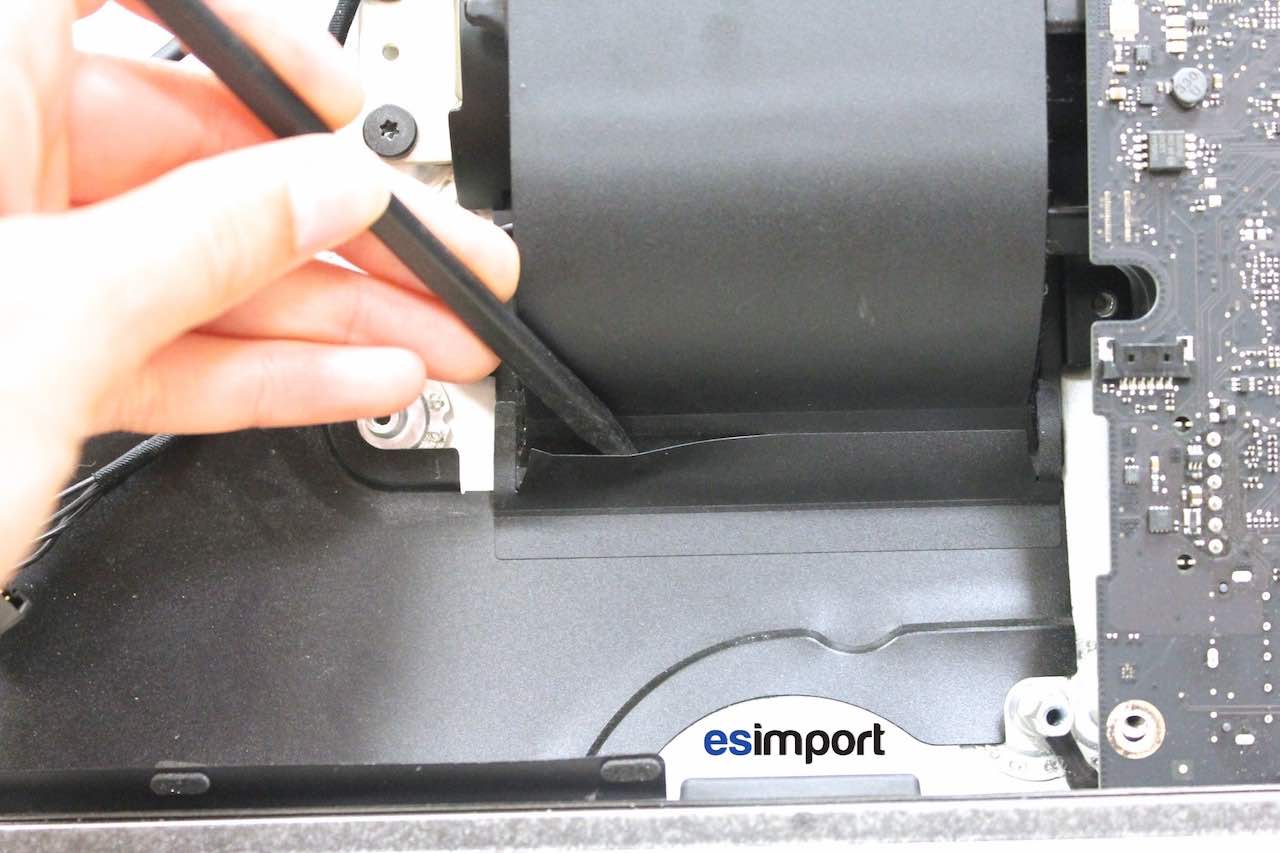

A l’aide du spudger, décoller l’adhésif qui se trouve sous le bloc du dissipateur thermique :

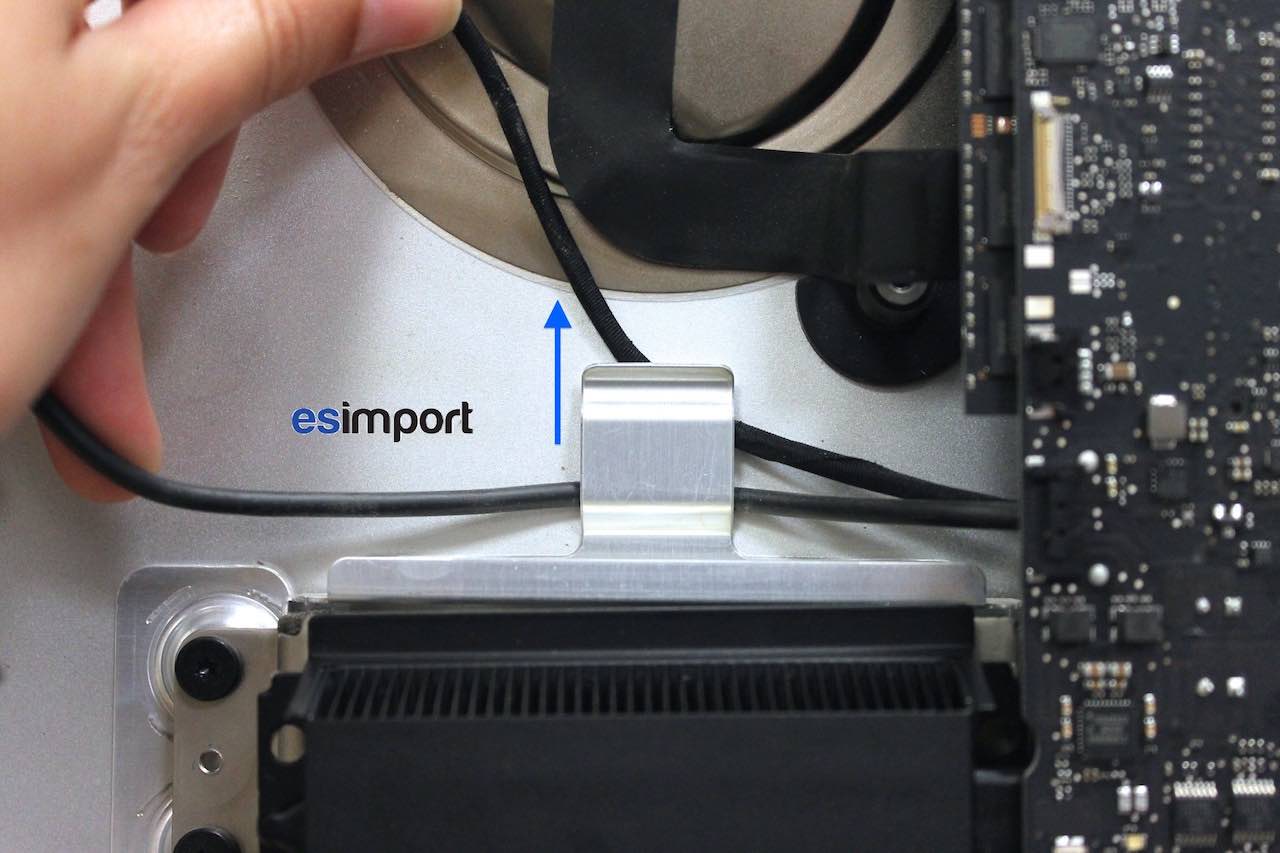

Au dessus du dissipateur thermique se trouve un guide-câbles. Retirer les câbles logés dessous:

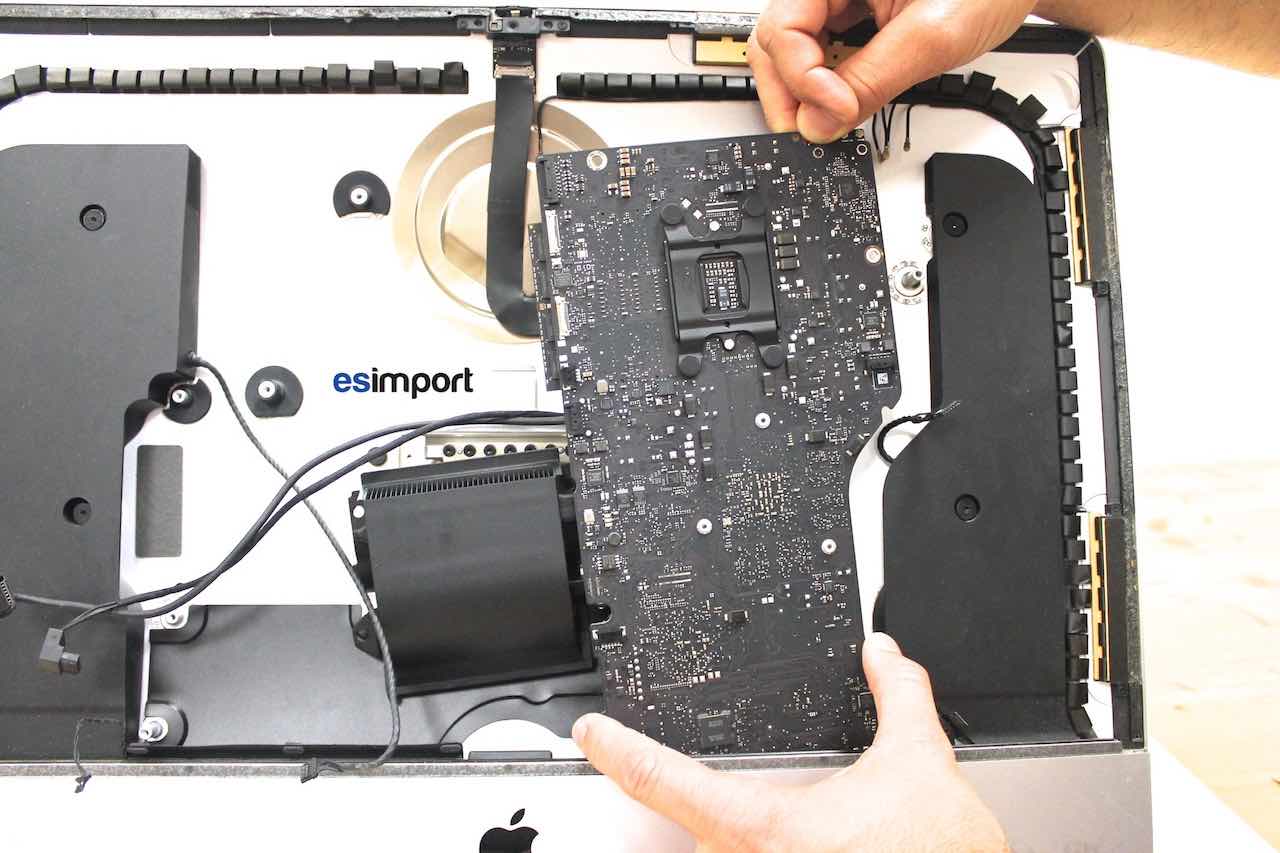

La carte-mère de l'iMac 21 pouces peut désormais être déposée. Si vous éprouvez des difficultés à la retirer, vous pouvez enlever le bloc haut-parleur droit :
Le remontage s’effectue dans le sens chronologique inverse.
