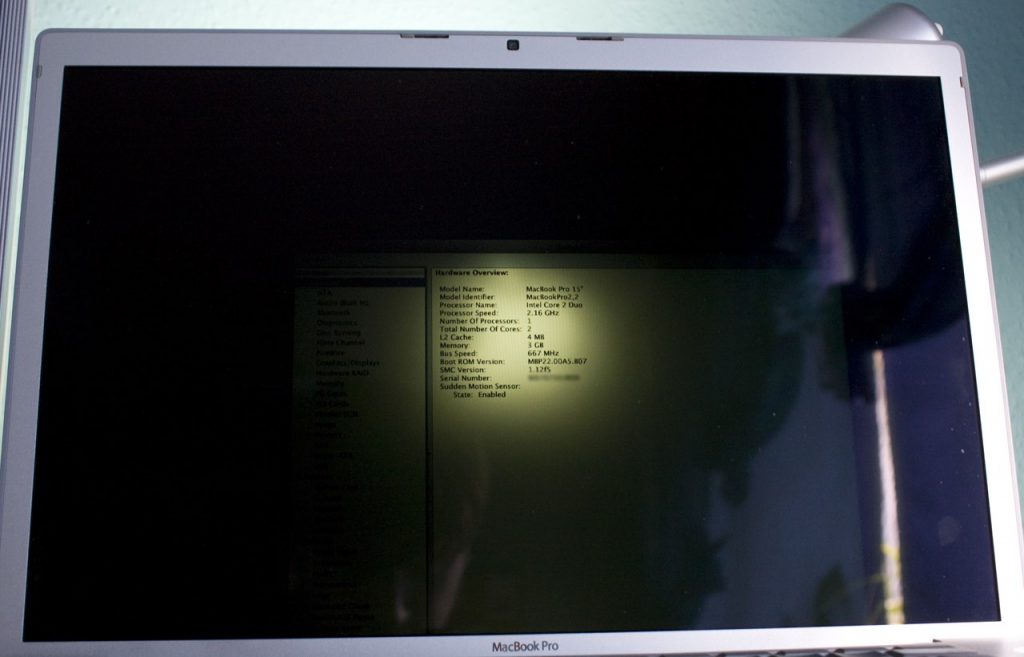

Lorsqu’un macbook présente un problème d'écran noir, mais sur lequel on peut distinguer des images très sombres (voir image ci-dessus), on parle d’un défaut de rétro-éclairage sur écran. Pour en avoir le coeur net, il suffit de placer une lampe de poche derrière la coque, au niveau du logo Apple. Ainsi, l’image devrait apparaitre très faiblement. Ce symptôme survient lorsque la partie de l’écran générant l’éclairage interne du LCD n’est pas alimenté, ce qui cause ce défaut sur l'écran LCD du macbook
Les différentes causes d'un écran noir sur un macbook pro
La panne peut provenir de différentes causes en fonction des modèles de macbook:
- Un écran LCD défectueux
- La carte de rétro-éclairage « inverter », si le macbook en est équipé, est défectueuse (les modèles macbook blanc A1181, et les premiers macbook pro 15″ sont équipés de carte de rétro-éclairage)
- Le feuillet de rétro-éclairage situé derrière l’écran LCD est défectueux (pour les MacBooks Air A1369 et A1370)
- La carte-mère est défectueuse. Attention, un câble vidéo LVDS défectueux, peut endommager une carte-mère
- Le câble de rétro-éclairage alimentant la carte inverter est défectueux (modèle A1181)

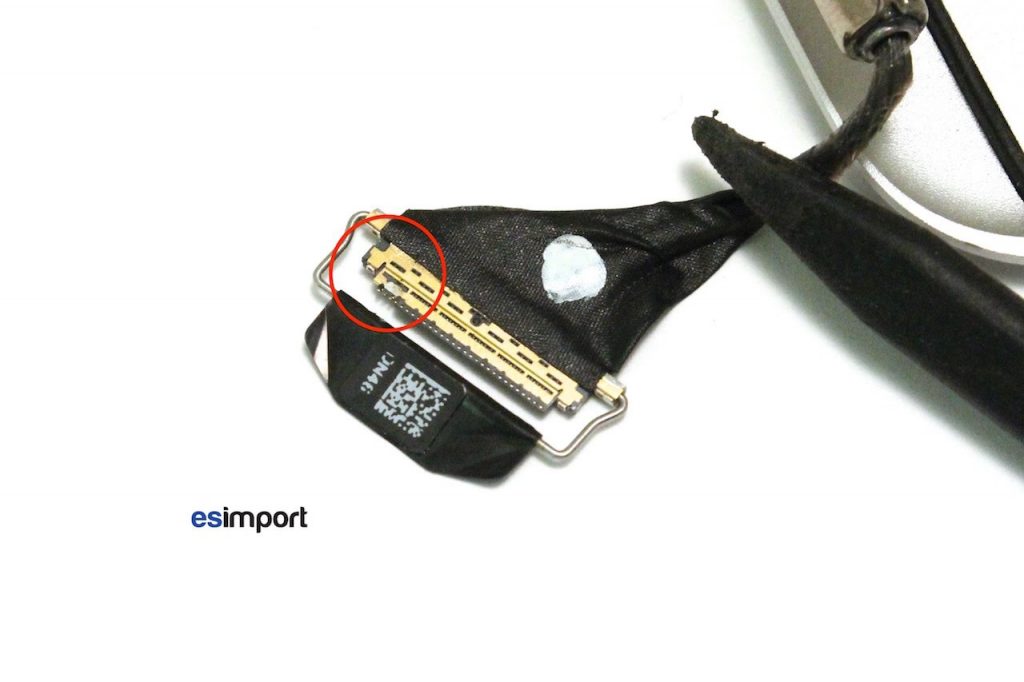

- Le câble vidéo LVDS reliant l’écran à la carte-mère est défectueux. Il peut être oxydé, ou présentant des dents manquantes, (voir image ci-dessous). Bien souvent, la carte-mère est endommagée par un court-circuit provenant de ce mauvais contact.
Comment diagnostiquer un écran noir?
L’erreur classique est de brancher un écran externe sur le macbook, de constater l’absence de défaut, et donc de conclure à un écran LCD défectueux. Grossière erreur !! Une carte-mère défectueuse peut parfaitement sortir un signal vidéo parfait sur écran externe. Il s’agit de deux circuits différents.
Le seul moyen valable de tester la carte-mère, est de brancher un écran LCD interne (dont est certain le bon fonctionnement) sur le connecteur LVDS. Si le défaut disparaît, l’écran LCD est en cause. Il faudra poursuivre les recherches dans cette direction. Sinon, la carte-mère est défectueuse, et il faudra envisager sa réparation.
Dans certains cas, un câble vidéo LVDS défectueux peut avoir endommagé la carte-mère. La réparation sera alors double: réparation de la carte-mère ET changement du câble LVDS. Le branchement de l’ancien câble endommagera à nouveau la carte-mère.
Défaut de luminosité sur l'écran d'un iMac
Si le symptôme est le même, c'est à dire un écran noir, la situation est légèrement différente sur les iMacs, puisque ce matériel est construit différemment. La réparation du défaut de rétro-éclairage varie en fonction du modèle de l'iMac.
Sur les iMacs 21 et 27 pouces de 2009 à 2011, une carte de rétro-éclairage séparée assure cette fonction. Changer cette carte peut donc résoudre cette panne.
