Changer le bloc alimentation sur un iMac 20 pouces 2007

Ce tutoriel vous guidera pas à pas pour le changement du bloc alimentation sur un iMac A1224.

Avant de suivre ce présent tutoriel, suivre au préalable le guide consacré au démontage de l’écran LCD de l’iMac 20 pouces  A1224 en vous arrêtant au débranchement de la sonde de température.



Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

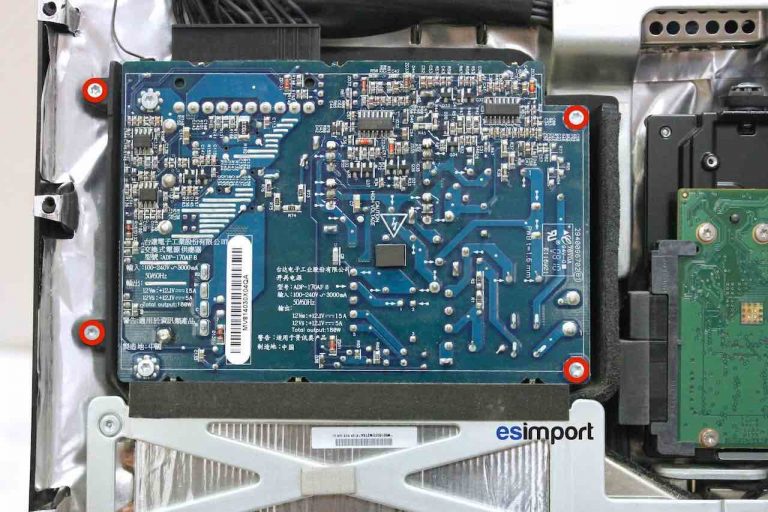

 Avec le tournevis torx 9, dévisser les 4 vis du bloc alimentation :

Changement du bloc alimentation sur un iMac 20 pouces

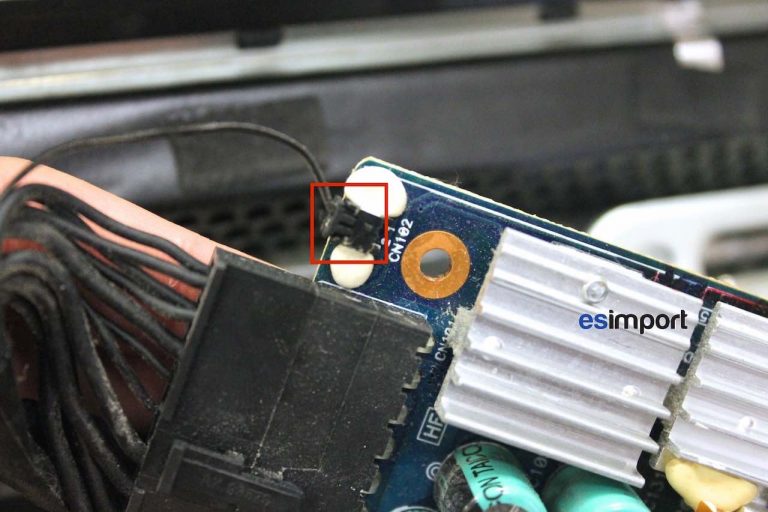

Avec le spudger, déconnecter le câble situé sur le dessous du bloc. Attention celui-ci est très fragile, utiliser le spudger :

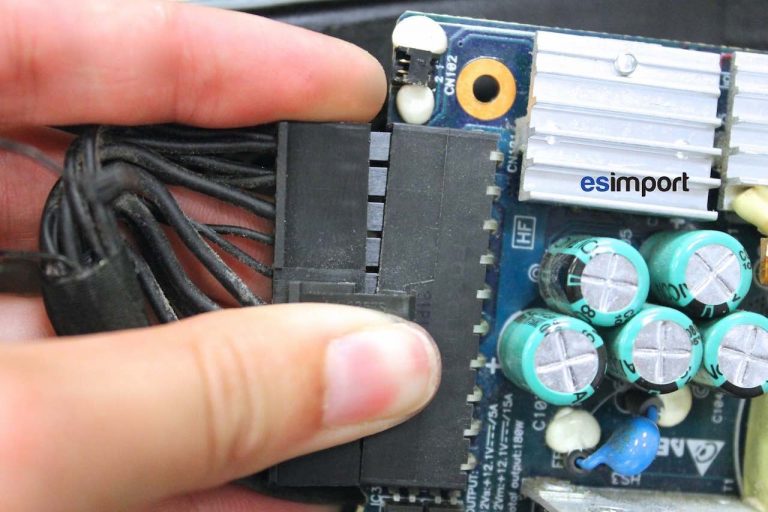

Déconnecter le câble d’alimentation en courant continu en appuyant sur la patte qui sécurise la connexion :

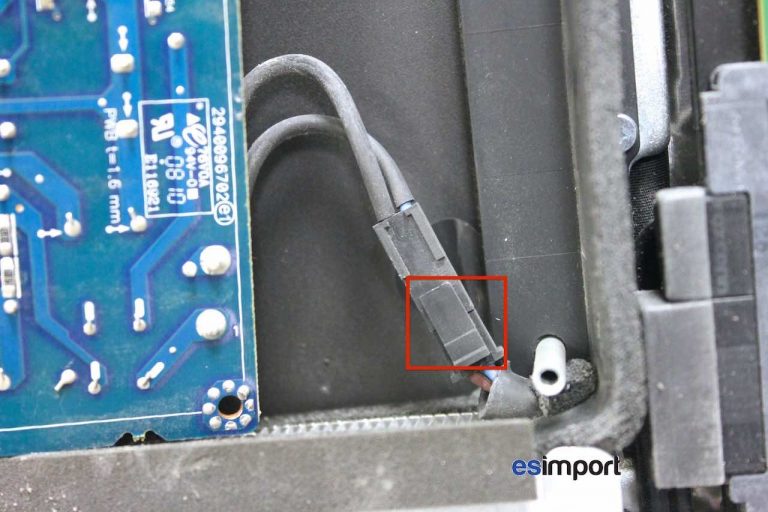

Opérer de la même manière pour le câble d’alimentation en courant alternatif :

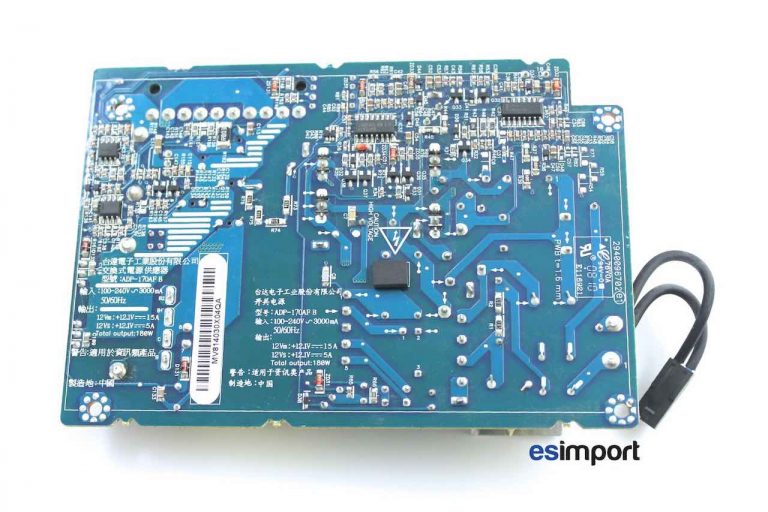

Le bloc d’alimentation peut maintenant être retiré du châssis :



Remplacer le bloc par le nouveau et remonter dans le sens chronologique inverse.
