Changer le ventilateur du processeur sur iMac 20 pouces

Ce tutoriel vous guidera pas à pas pour le changement du ventilateur processeur sur un iMac 20" A1224

Le ventilateur du processeur est un élément essentiel de l’iMac. S’il est défectueux, l’appareil va surchauffer et s’éteindre.

Avant de suivre ce présent tutoriel, suivre au préalable le guide consacré au démontage de l’écran LCD de l’iMac 20 pouces A1224 en vous arrêtant au débranchement de la sonde de température.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

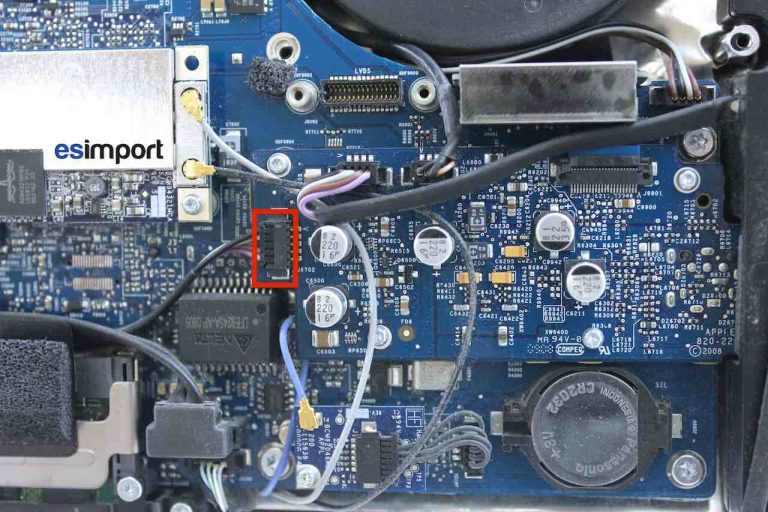

Déconnecter la câble du haut-parleur gauche sur la carte-mère de l'iMac avec le spudger :

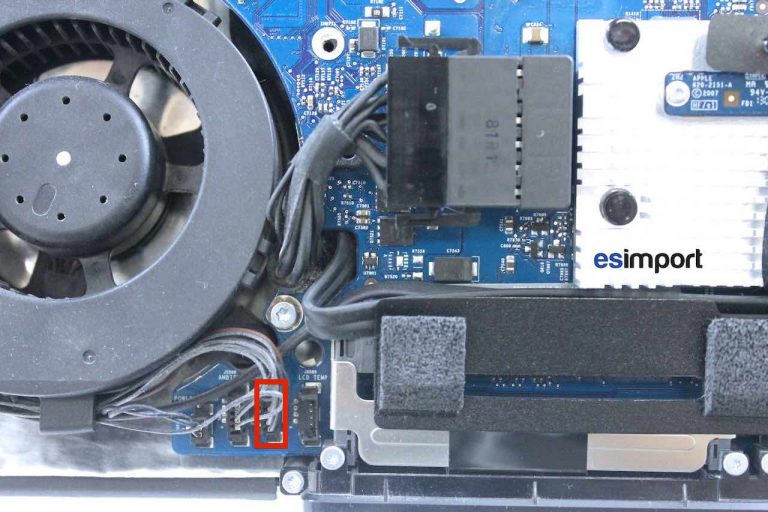

Déconnecter le câble du ventilateur :

Changement du ventilateur processeur sur un iMac A1224

Avec le tournevis torx 9, dévisser la vis du bloc haut-parleur gauche qui maintient aussi le ventilateur du processeur, puis déposer le haut-parleur :

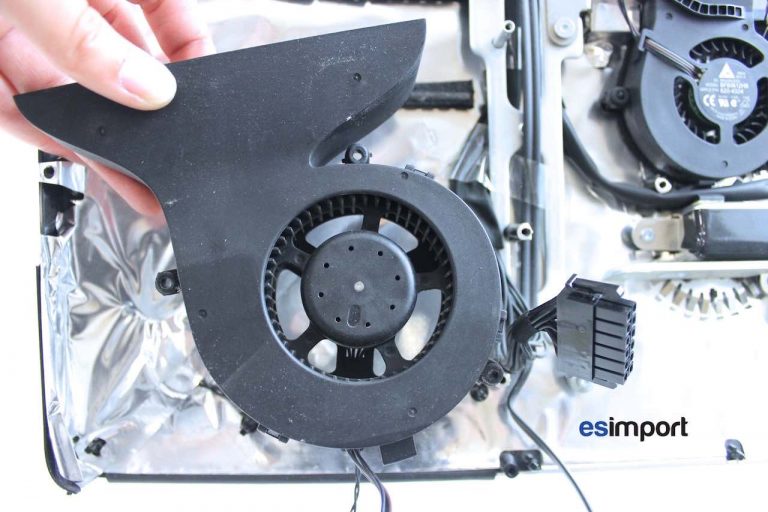

Le ventilateur peut être retiré :

Le remplacer et remonter dans le sens chronologique inverse.
