Changer l'écran d'un iMac 20 pouces 2006

Ce tutoriel vous guidera pas à pas pour le changement de la dalle LCD sur un iMac 20 pouces A1207 2006.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

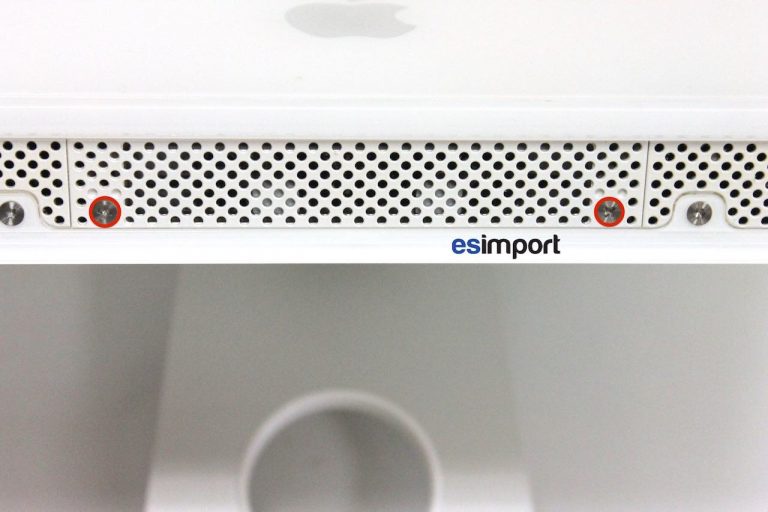

Poser l'iMac 20 pouces à plat sur une table et dévisser les 2 vis de la trappe RAM avec le tournevis plat ou un gros tournevis cruciforme :

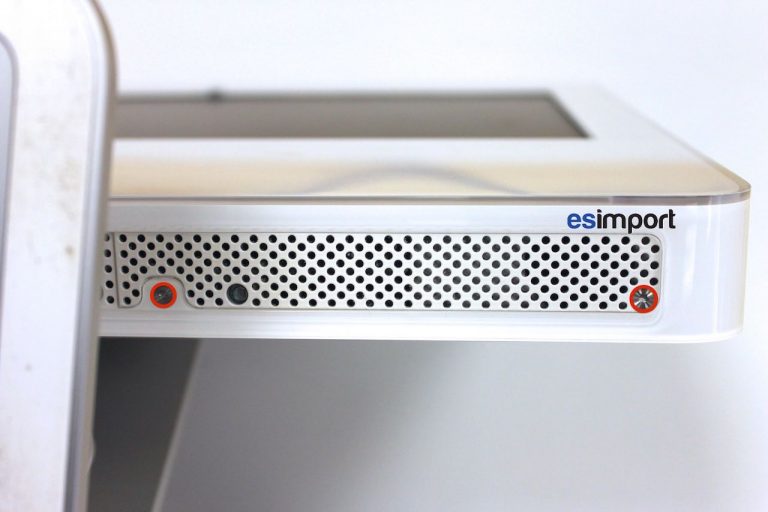

Avec le tournevis torx 9, dévisser maintenant les 2 vis du côté droit qui maintiennent le cadre blanc :

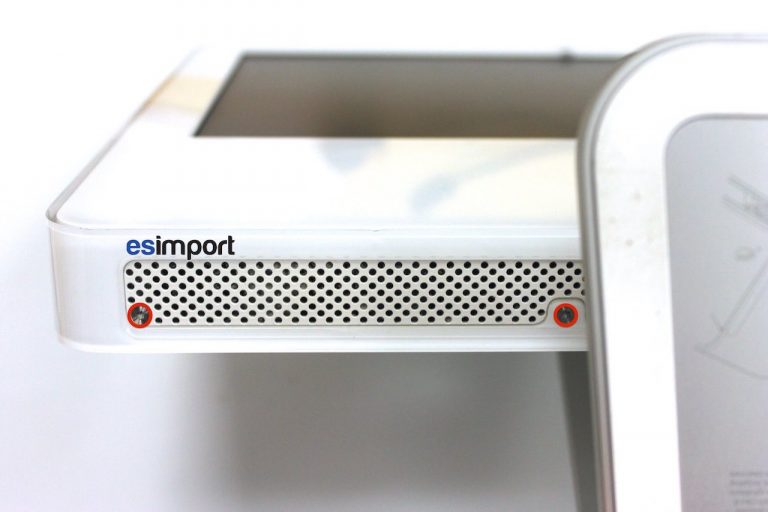

Faire de même du coté gauche :

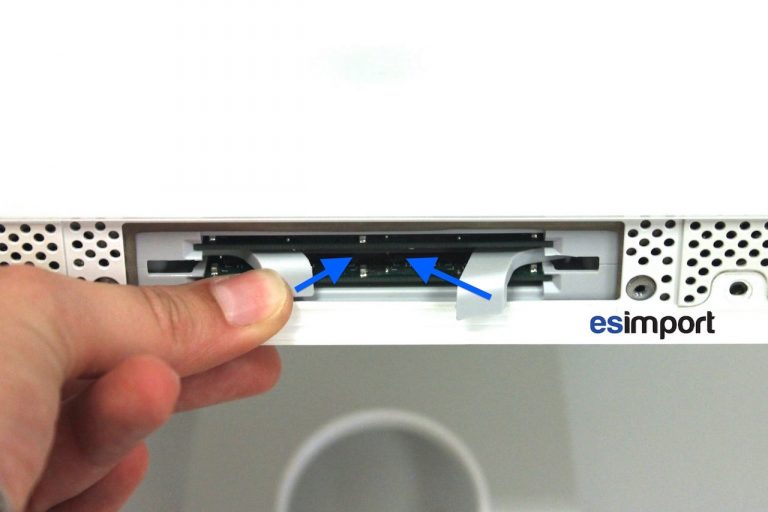

Rabattre les 2 pivots vers l’intérieur de la trappe RAM :

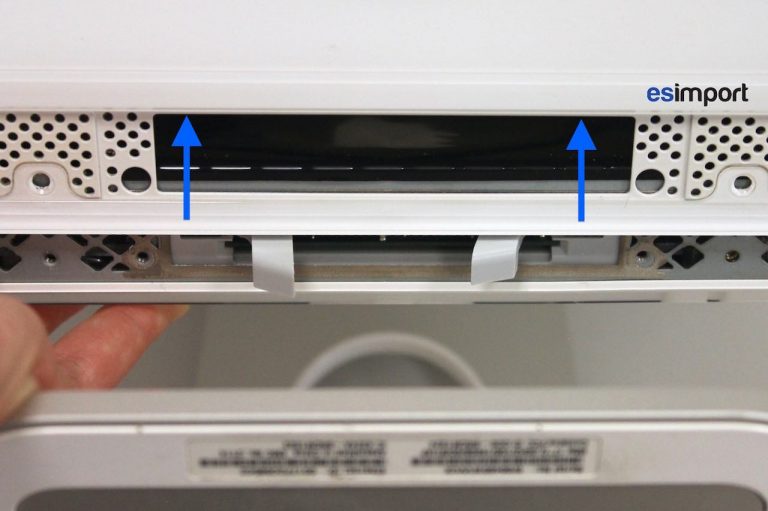

Le cadre peut se retirer sur la partie basse. Le pousser vers le haut :

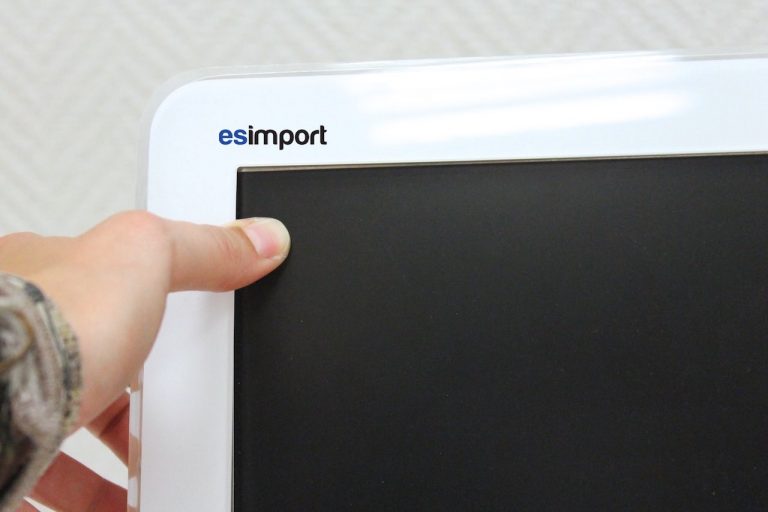

Redresser l’iMac. Placer vos pouces dans les coins hauts, et pousser pour déboîter le cadre :

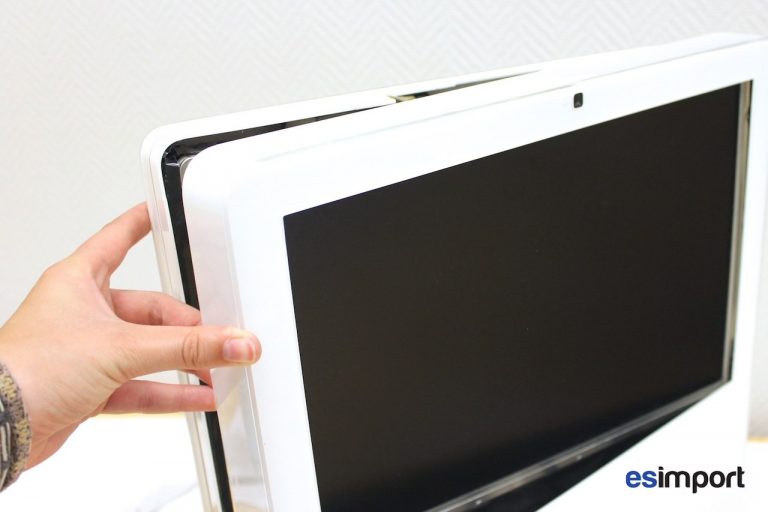

Le cadre devrait se détacher. attention à ne pas encore déposer entièrement le cadre, celui-ci est encore retenu par le câble de la caméra :

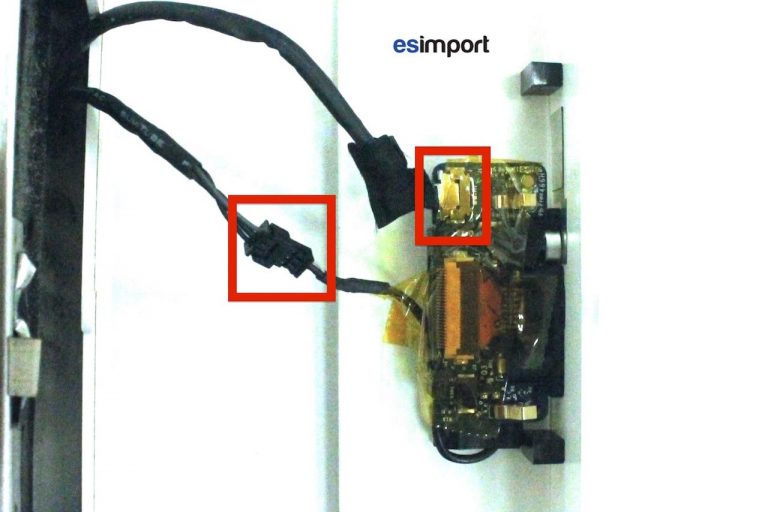

Replacer l’appareil à l’horizontal et rabattre le cadre comme un livre. Cela donne accès  aux câbles de la caméra et du microphone. Les déconnecter avant de déposer entièrement le cadre blanc :

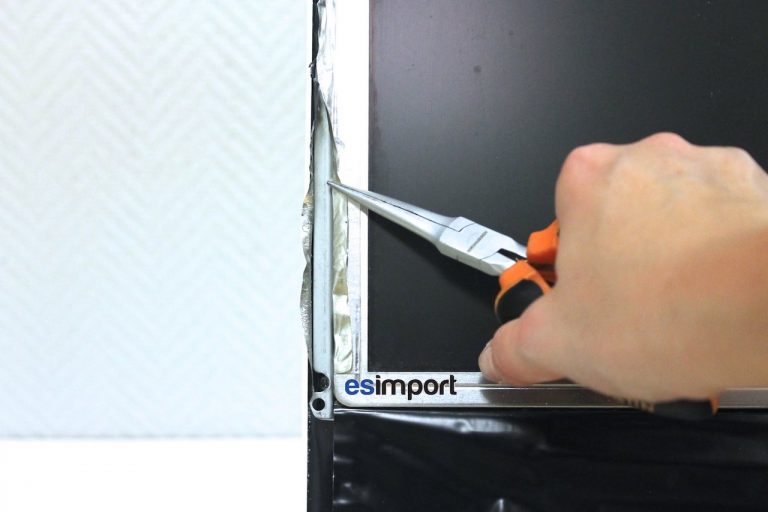

A l’aide de la pince, retirer l’adhésif noir qui masque les composants sur le bas de l’écran, et l’adhésif métallique qui cache les vis de l’écran sur les côtés :

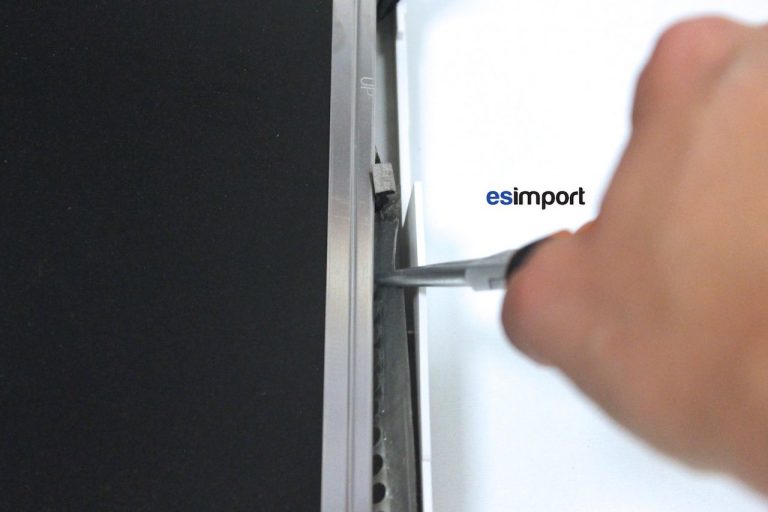

Faire de même sur le haut de l’écran :

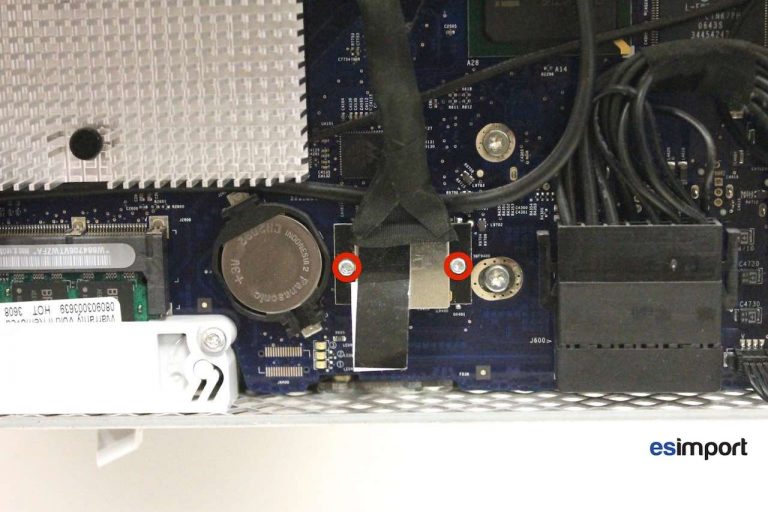

Avec le tournevis torx 6, dévisser les 2 vis qui sécurisent le câble LVDS sur la carte-mère. Tirer ensuite sur la languette pour le déconnecter :

Changement de l'écran sur un iMac A1207 2006

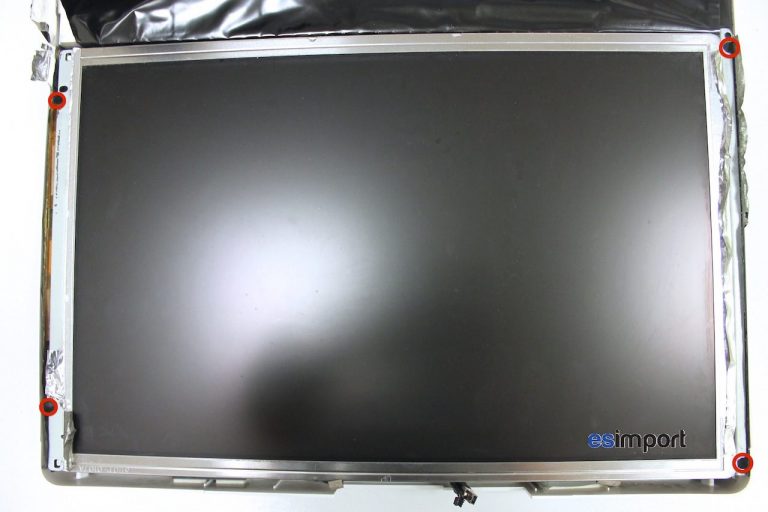

Poser l’appareil à plat puis, à l’aide du tournevis torx 9, retirer les 4 vis de l’écran LCD :

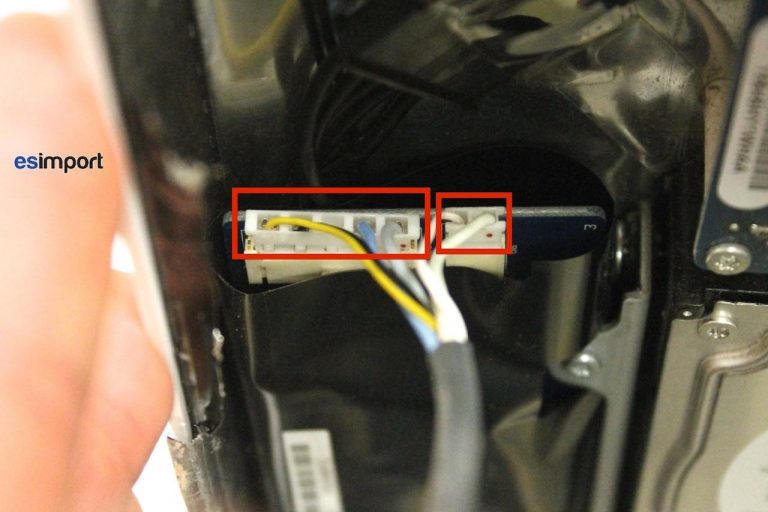

Entre-ouvrir l’écran pour avoir accès aux câbles qui se situent derrière. Avec le spudger, déconnecter en poussant alternativement sur les bords des 2 connecteurs du rétro-éclairage :

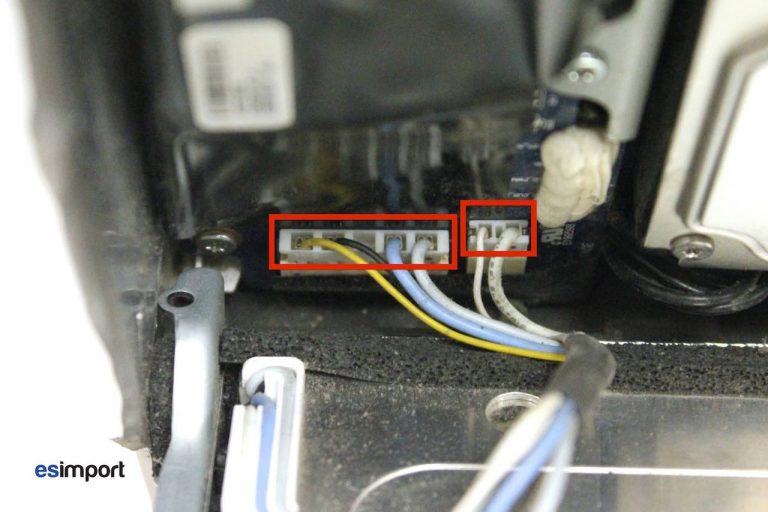

Opérer de la même manière pour les 2 connecteurs du bas :

L'écran LCD est maintenant entièrement détachée du châssis.

La remplacer par la nouvelle et effectuer un test avant le remontage final en reconnectant tous les câbles. Placer une vis provisoirement afin de sécuriser l’écran et allumer l’iMac.

Si aucun défaut n'est constaté, procéder au remontage final dans le sens chronologique inverse.
