Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook pro 17" A1229.
Outils nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 17 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

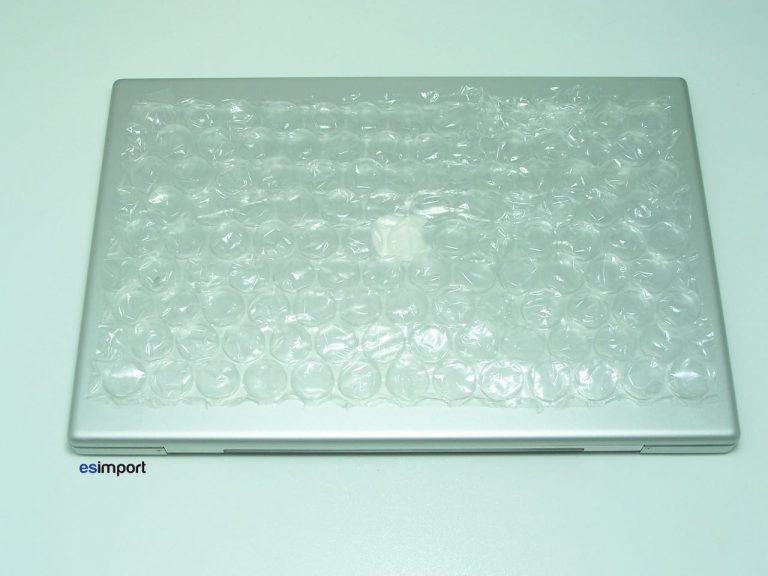

En première étape, il convient de bien protéger le dessus du MacBook, car celui-ci sera retourné pour être opéré :

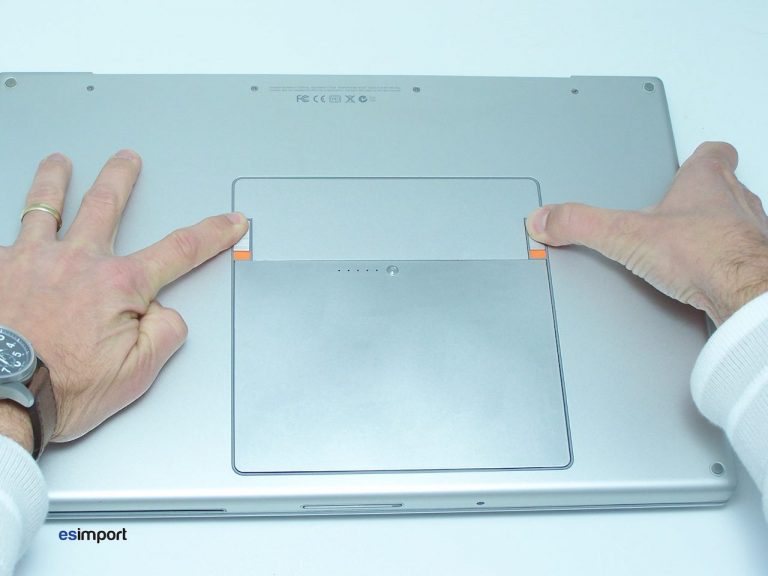

Retourner le macbook, puis ouvrir le verrou de la batterie du macbook pro :

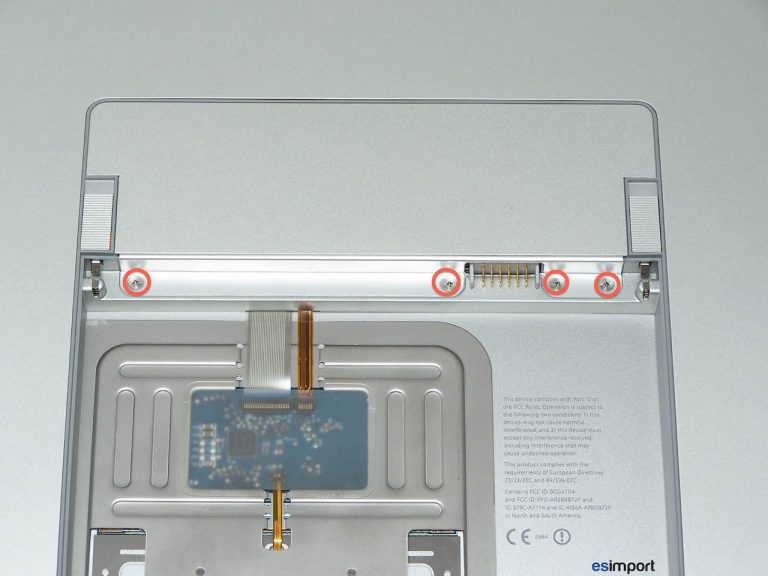

Vous avez alors accès au compartiment batterie. Dévisser ensuite les 4 vis suivantes :

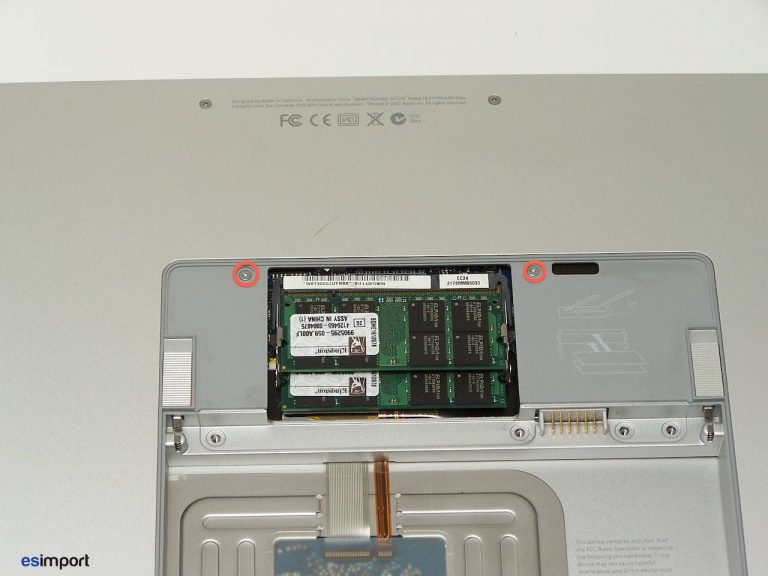

Dévisser les 2 vis à l’aide d’un tournevis Torx :

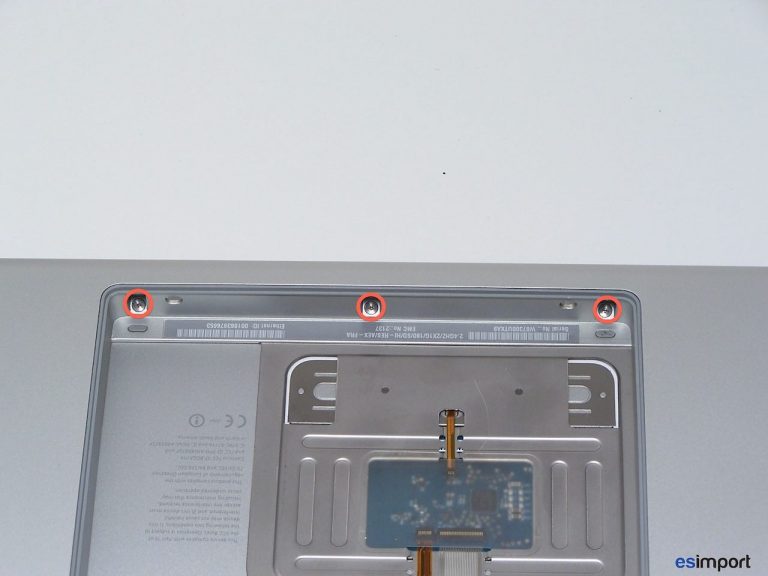

les 3 vis :

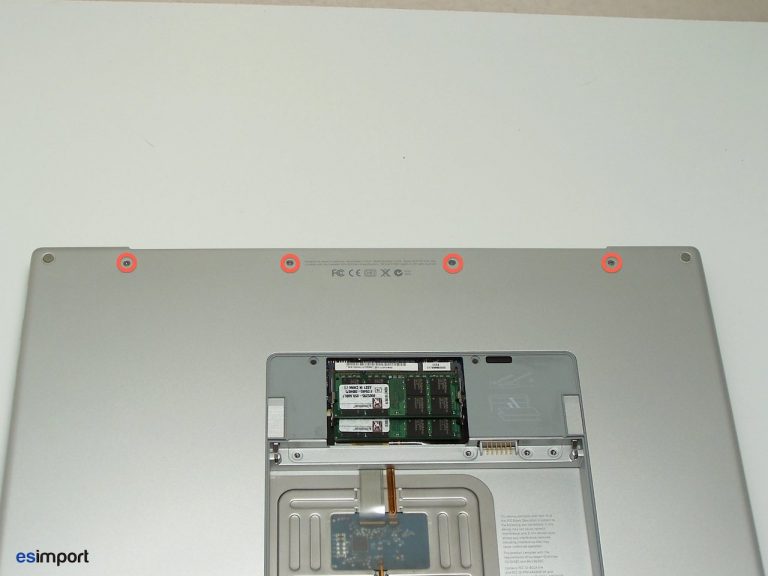

Dévisser les 4 vis matérialisées ci-dessous :

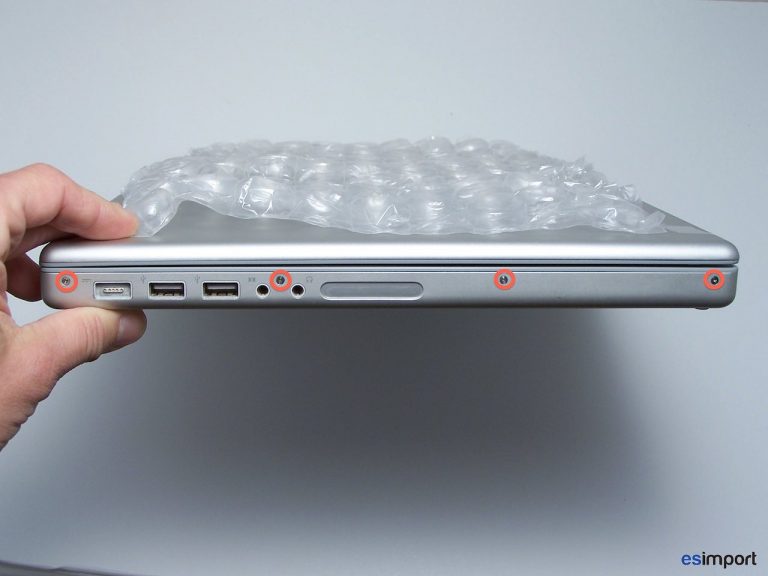

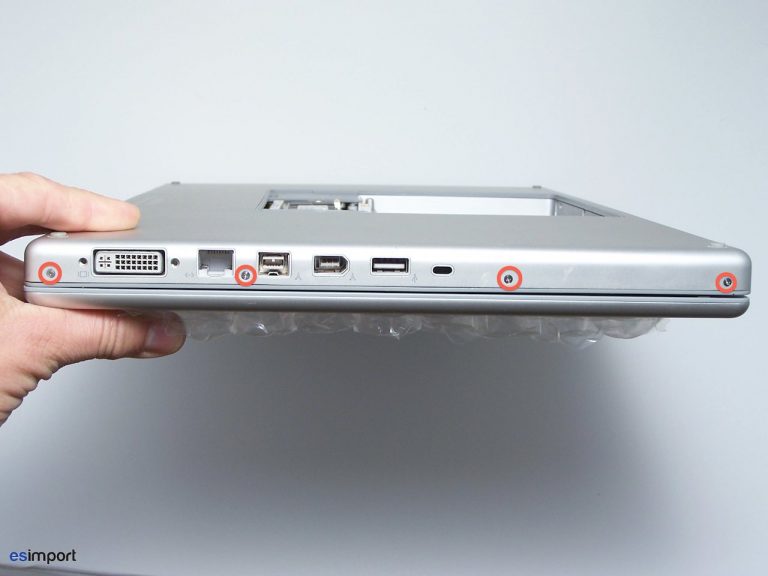

Puis les 4 vis du côté :

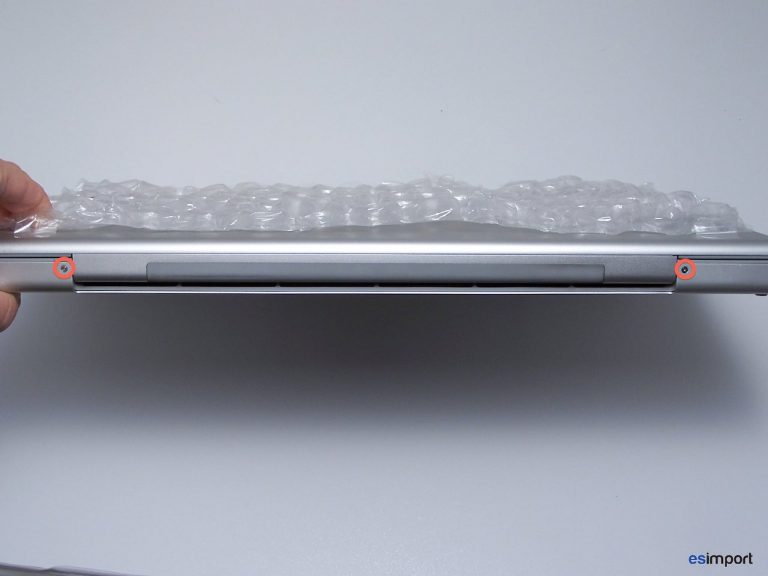

Puis les deux vis de la face avant :
Puis les 4 vis de côté :

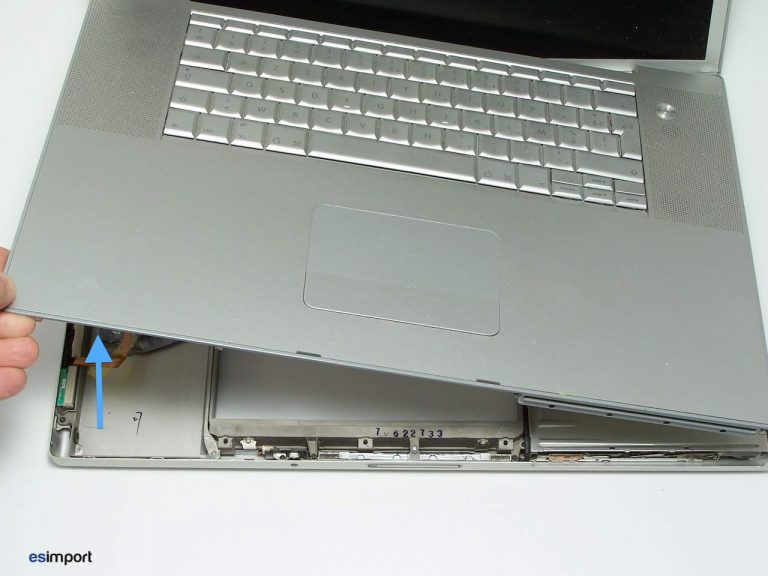

Soulever délicatement le top case. Ne pas encore le déposer entièrement, celui-ci est encore connecté à la carte-mère par un câble :

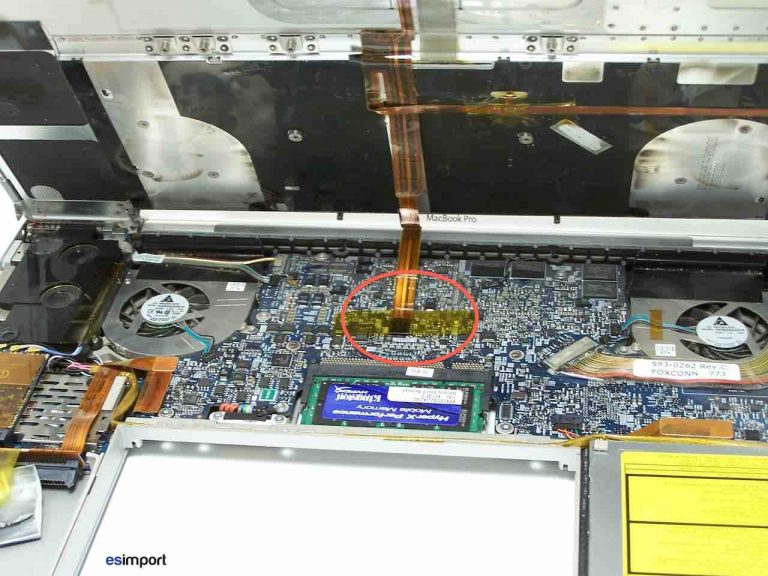

Déconnecter le câble du topcase du macbook pro:

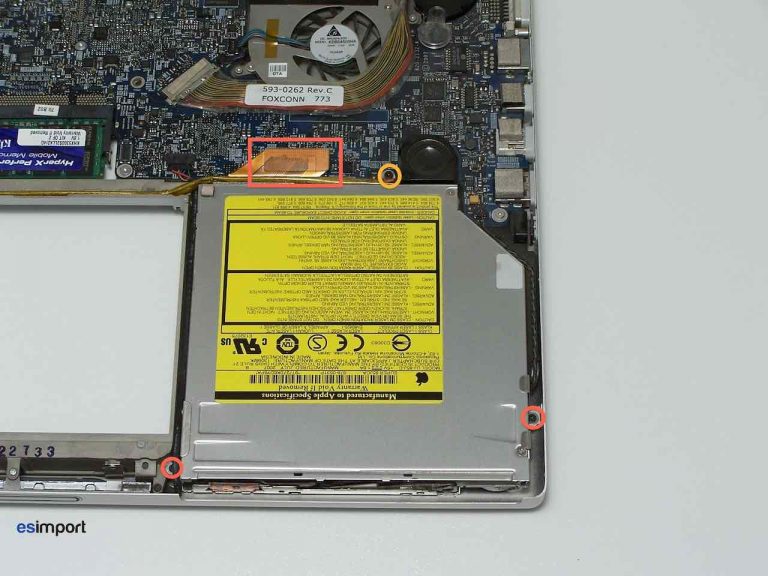

Déconnecter le connecteur du lecteur de CD et enlever les vis qui le maintiennent. Attention à bien différencier ces vis, car elles sont de tailles différentes. :

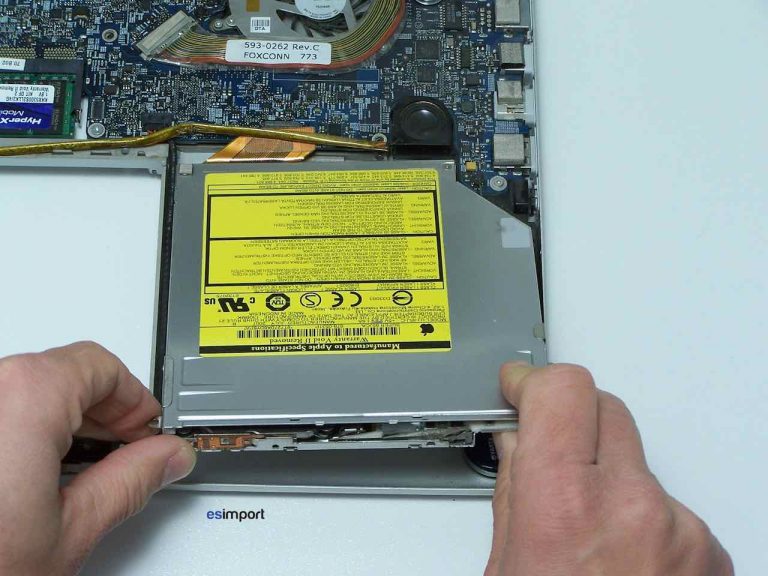

Déposer le lecteur CD :

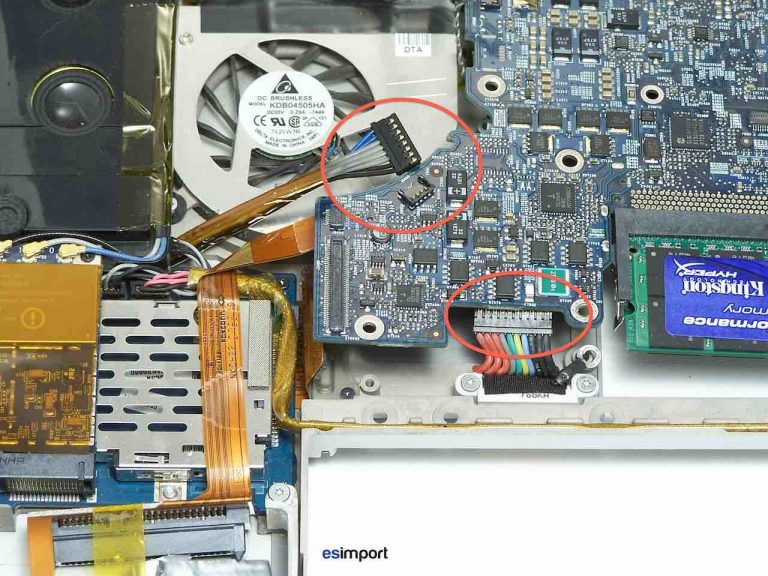

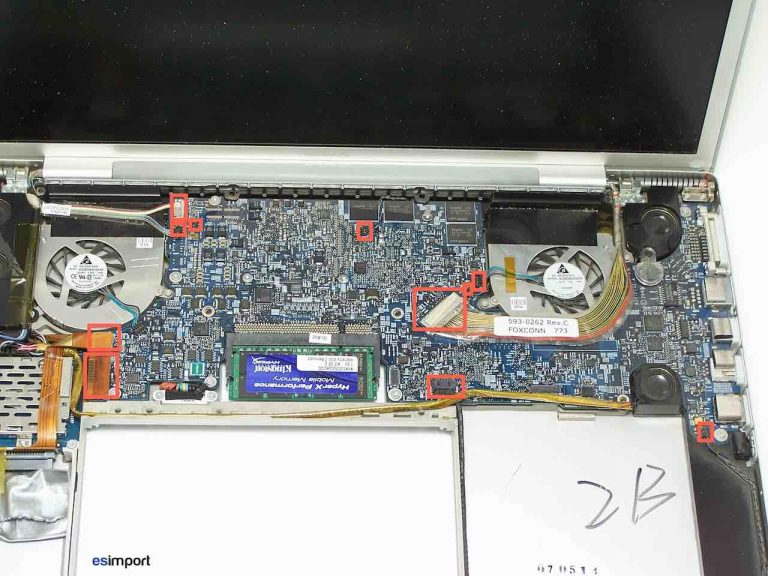

Déconnecter successivement les 11 connecteurs matérialisés ci-dessous :
Démontage de la carte-mère sur un MacBook pro 17" A1229

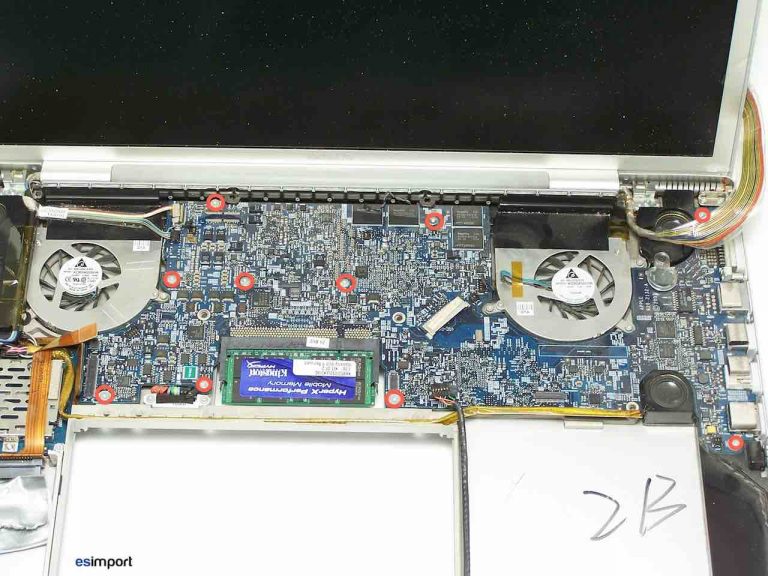

Dévisser les 10 vis maintenant la carte-mère du macbook:

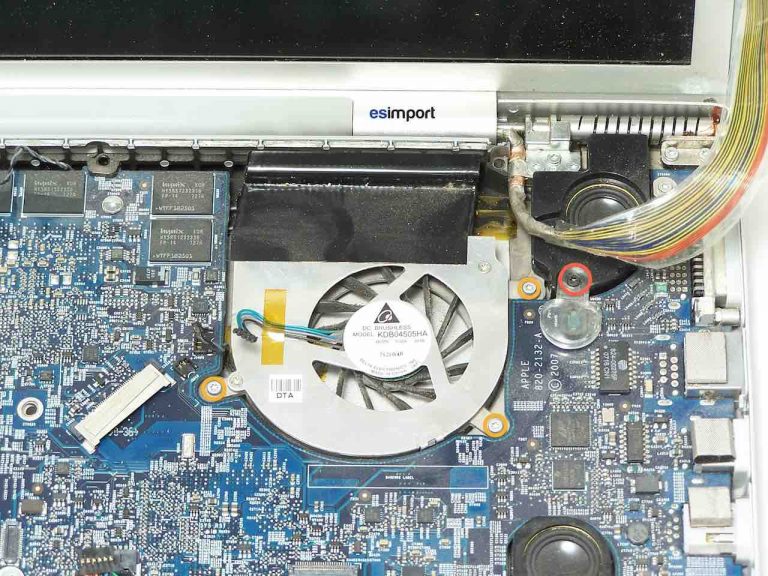

puis retirer le capteur :
Retirer les deux connecteurs situés SOUS la carte-mère. Ceux-ci devraient « venir » assez facilement. Vous pouvez désormais retirer complètement la carte-mère. Il n’est pas nécessaire de déposer le ventilateur gauche :
La carte-mère est désormais entièrement déposée. Vous pouvez en profiter pour dépoussiérer consciencieusement tout le châssis, les ventilateurs, et le radiateur, la poussière étant l’ennemie n°1 du refroidissement de votre Macbook (et donc du bruit).
Le remontage du macbook pro 17" s’effectue dans le sens chronologique inverse.
