Changer la carte-mère d’un MacBook Pro 15″ A1226

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook pro 15 pouces A1226 2007.

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 15 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Retourner et poser le macbook sur une surface propre afin d’éviter de rayer le dessus :

Sortir la batterie en déverrouillant les deux verrous simultanément :

Soulever la batterie :

Dévisser les 3 vis du compartiment batterie :



Dévisser les 2 vis du bas :

Dévisser les 6 vis, bien les identifier car elles ne sont pas interchangeables :

Dévisser les 4 vis du côté doit :

Dévisser les 2 vis de part et d’autre des charnières :

Dévisser les 4 vis du côté gauche :

démonter la carte-mère sur un MacBook pro 15 pouces 2007

Le clavier est désormais libre de toute vis. Vous pouvez le déclipser du châssis, notamment au niveau du coin inférieur droit :

Vous pouvez maintenant soulever délicatement le clavier. Attention, celui-ci est encore connecté sur la carte-mère :

Déconnecter enfin le connecteur de la carte-mère :

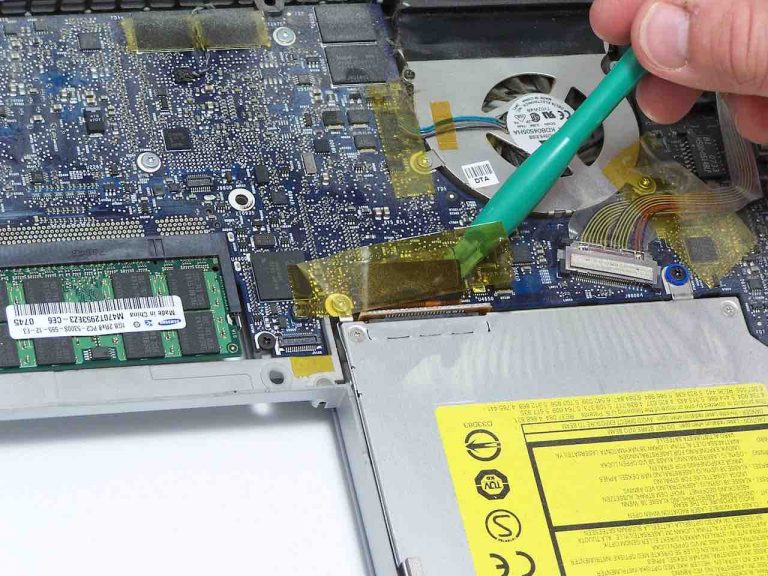

Votre carte-mère est désormais à nu, vous pouvez dès lors intervenir, et déconnecter avec le spudger le lecteur optique (super drive) :

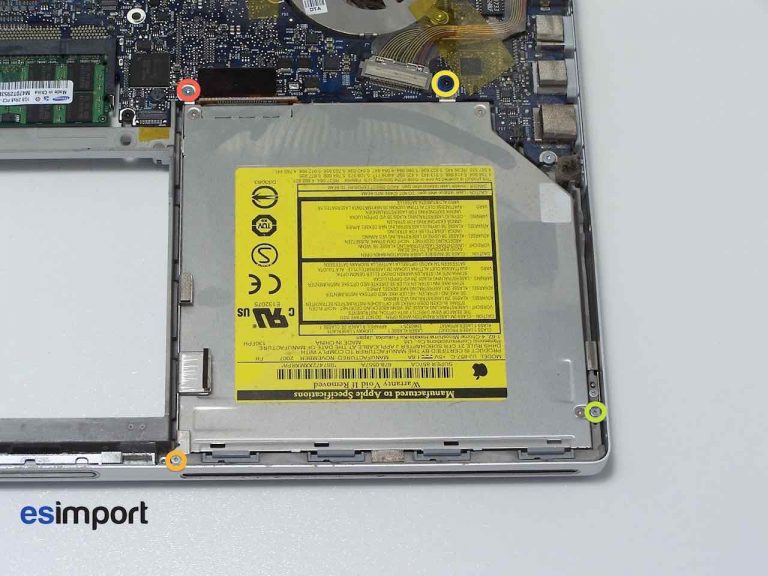

Dévisser les 4 vis du lecteur optique. Bien les identifier, celles-ci étant de longueurs inégales :

SUPER DRIVE MACBOOK

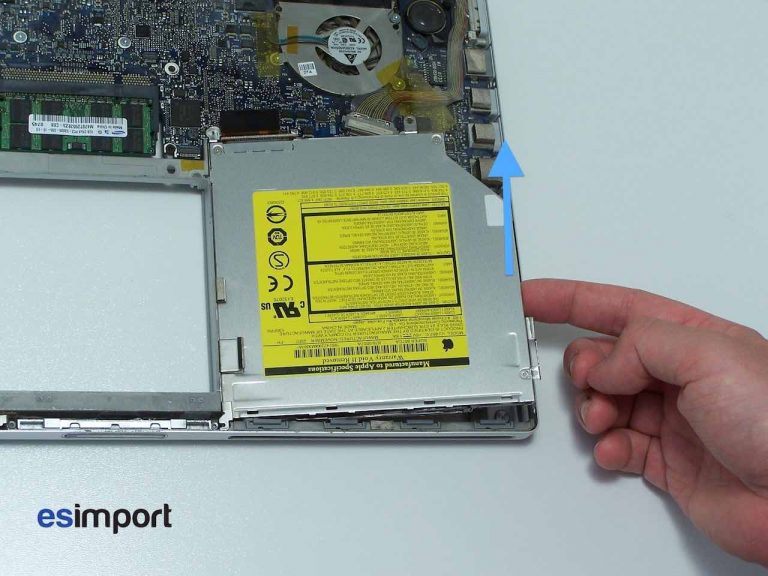

Sortir à présent le lecteur CD, en le faisant pivoter délicatement. Celui-ci devrait venir assez facilement :

SOULEVER SUPER DRIVE

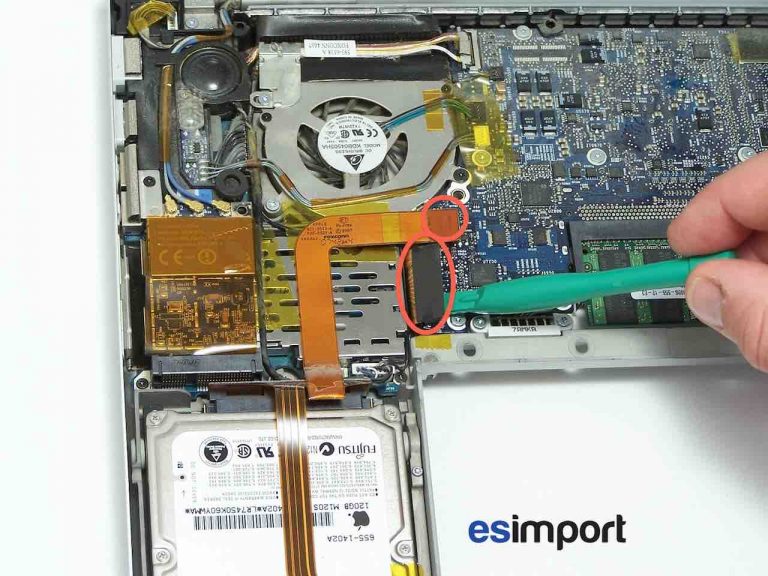

Déconnecter avec le spudger, le disque dur, et le connecteur expresscard :

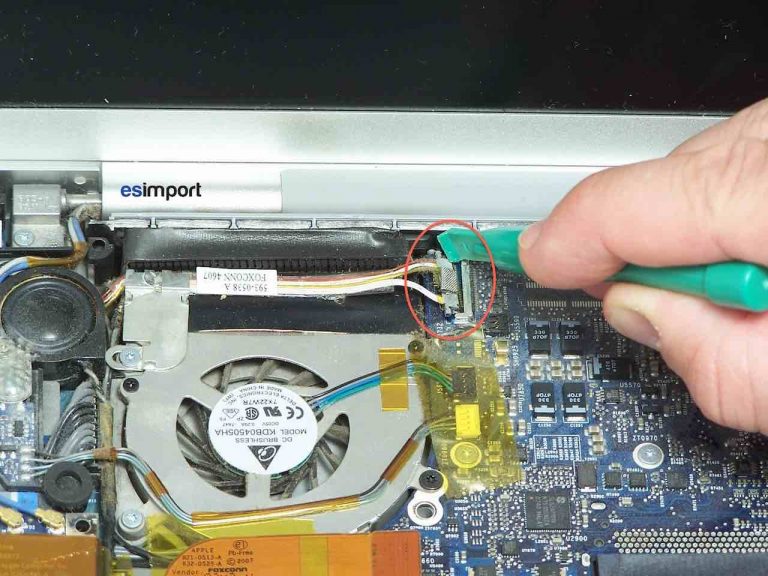

Débrancher le connecteur vidéo :

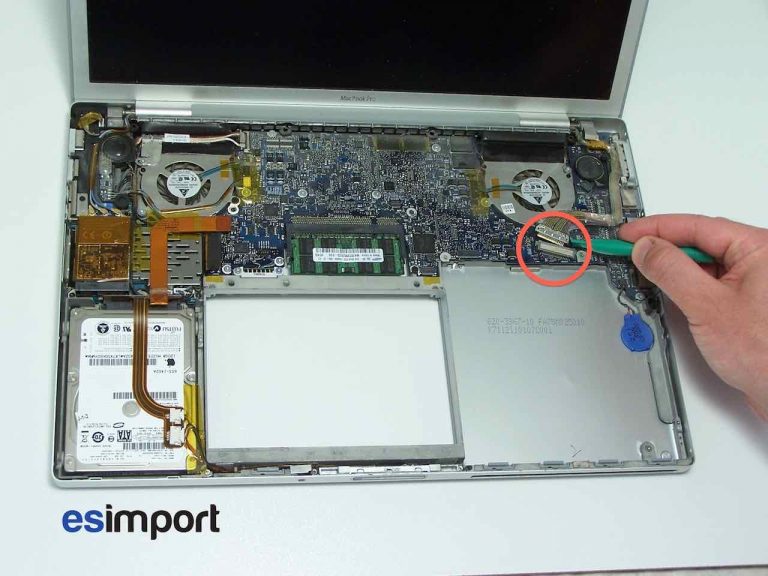

Puis le connecteur Isight :

Déconnecter les 8 connecteurs matérialisés ci-dessous sur la carte-mère. Attention aux connecteurs plats à deux fils, qui sont particulièrement fragiles, et peuvent se rompre facilement. Utiliser le spudger pour ne pas les endommager :

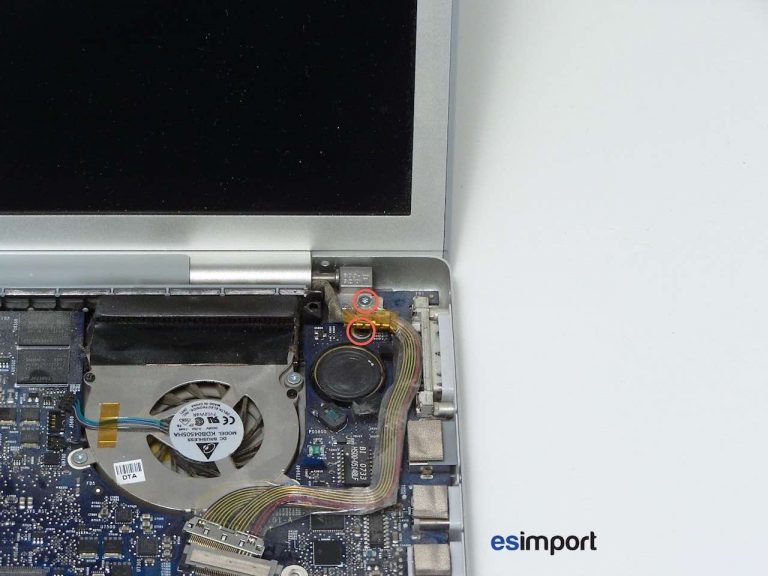

Dévisser les 2 vis ci-dessous :

Démontage de la carte-mère sur un MacBook A1226

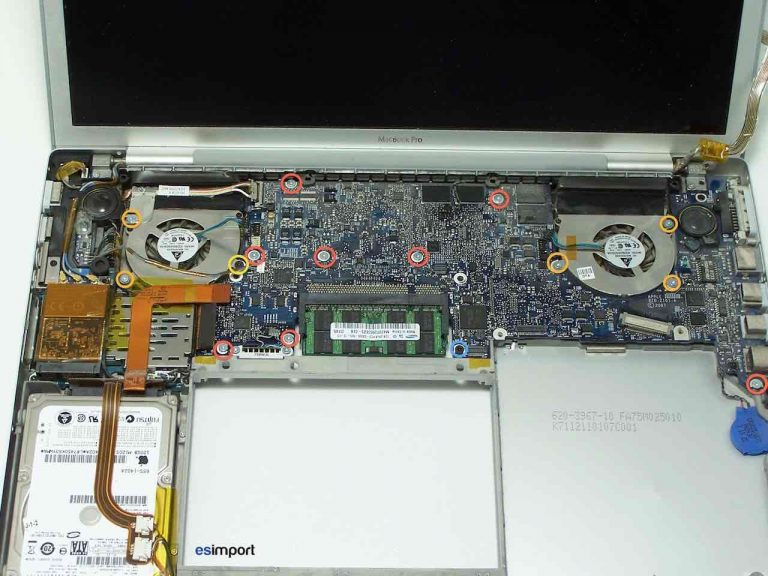

Dévisser les 15 vis identifiées ci-dessous. Bien repérer leur position, chaque couleur indique un type de vis :

Dégager les ventilateurs de la carte-mère. Attention, il existe un connecteur SOUS la carte-mère qu’il faudra déconnecter :

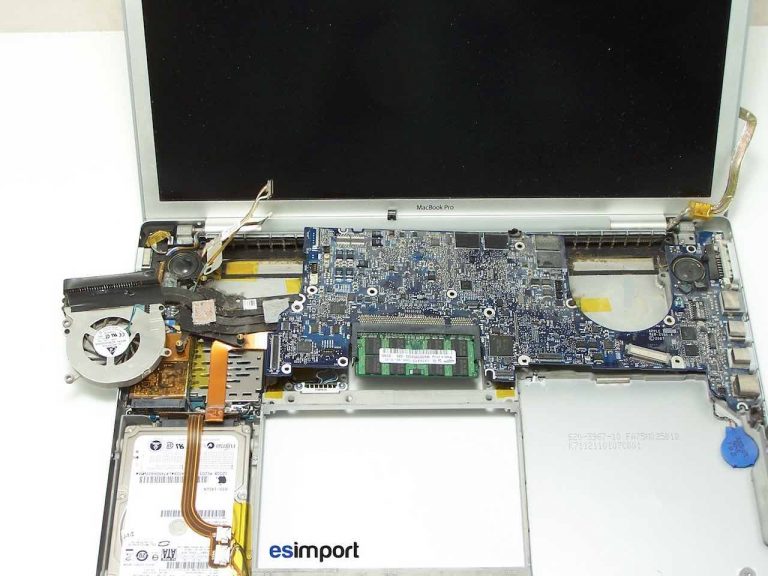

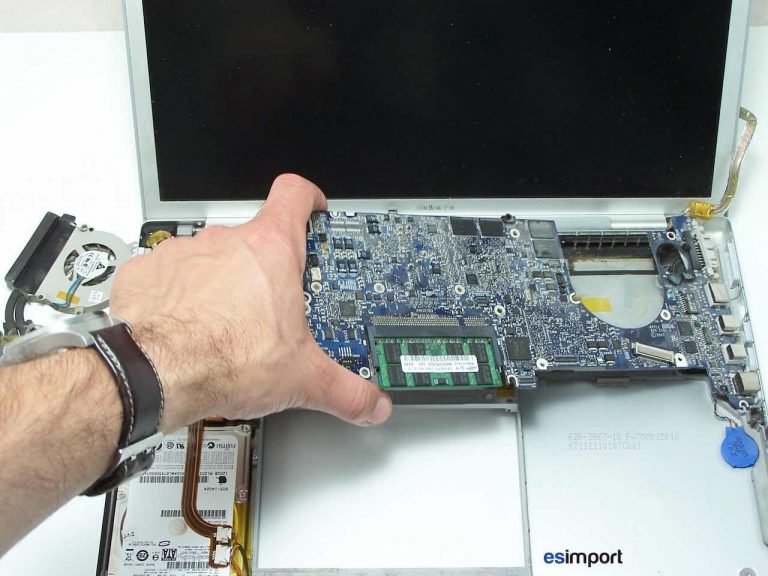

Une fois les ventilateurs droit et gauche déposés, et le connecteur sous la carte-mère débranché, jouer avec la carte-mère par sa gauche, et la retirer délicatement :

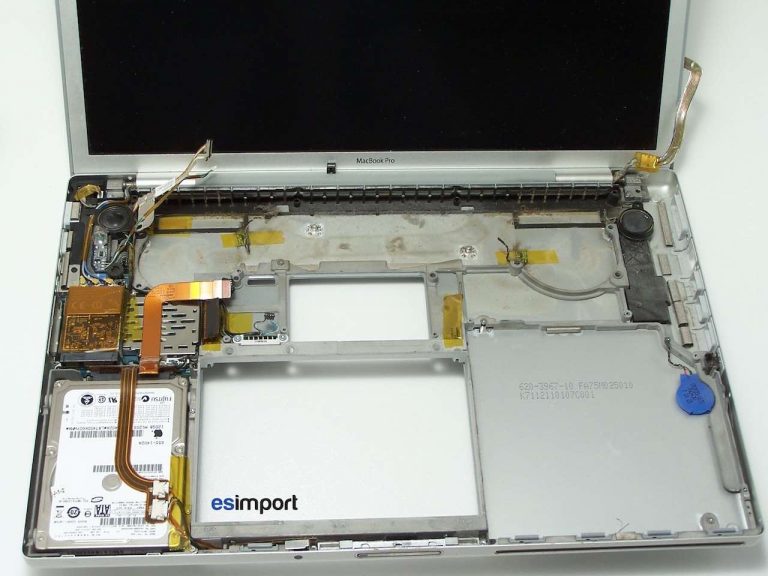

La carte-mère est désormais entièrement déposée. Vous pouvez en profiter pour dépoussiérer consciencieusement tout le châssis, les ventilateurs, et le radiateur, la poussière étant l’ennemie n°1 du refroidissement de votre Macbook (et donc du bruit) :

Le remontage du macbook pro 15" s’effectue dans le sens chronologique inverse.
