Changer le connecteur magsafe sur un MacBook Pro 15 pouces A1286 2011

Ce tutoriel vous guidera pas à pas pour le changement du connecteur MagSafe sur un MacBook pro 15" A1286 2011.

Dans le cas où votre MacBook Pro ne charge plus ou ne s’allume plus, il se peut que le connecteur magsafe (l'embout magnétique) soit en cause. En effet, cette pièce permet l’alimentation de la carte-mère du macbook.

Lorsque le macbook est alimenté par le chargeur secteur, le voyant LED situé sur l’embout magsafe côté chargeur devrait être allumé et présenter soit une couleur verte si la batterie est totalement chargée, soit une couleur orange si la batterie est en charge. Si aucun voyant ne s’allume, soit la carte-mère, soit le connecteur Magsafe est défaillant.

Outils nécessaires :

Afin d’atteindre ce connecteur, vous devez d’abord suivre notre tutoriel sur le démontage de la carte-mère du MacBook Pro 15″ A1286 début 2011.

Dévisser, avec le tournevis torx 6, les 2 vis qui fixent le connecteur magsafe au topcase :

Changement du connecteur MagSafe sur un MacBook A1286 2011

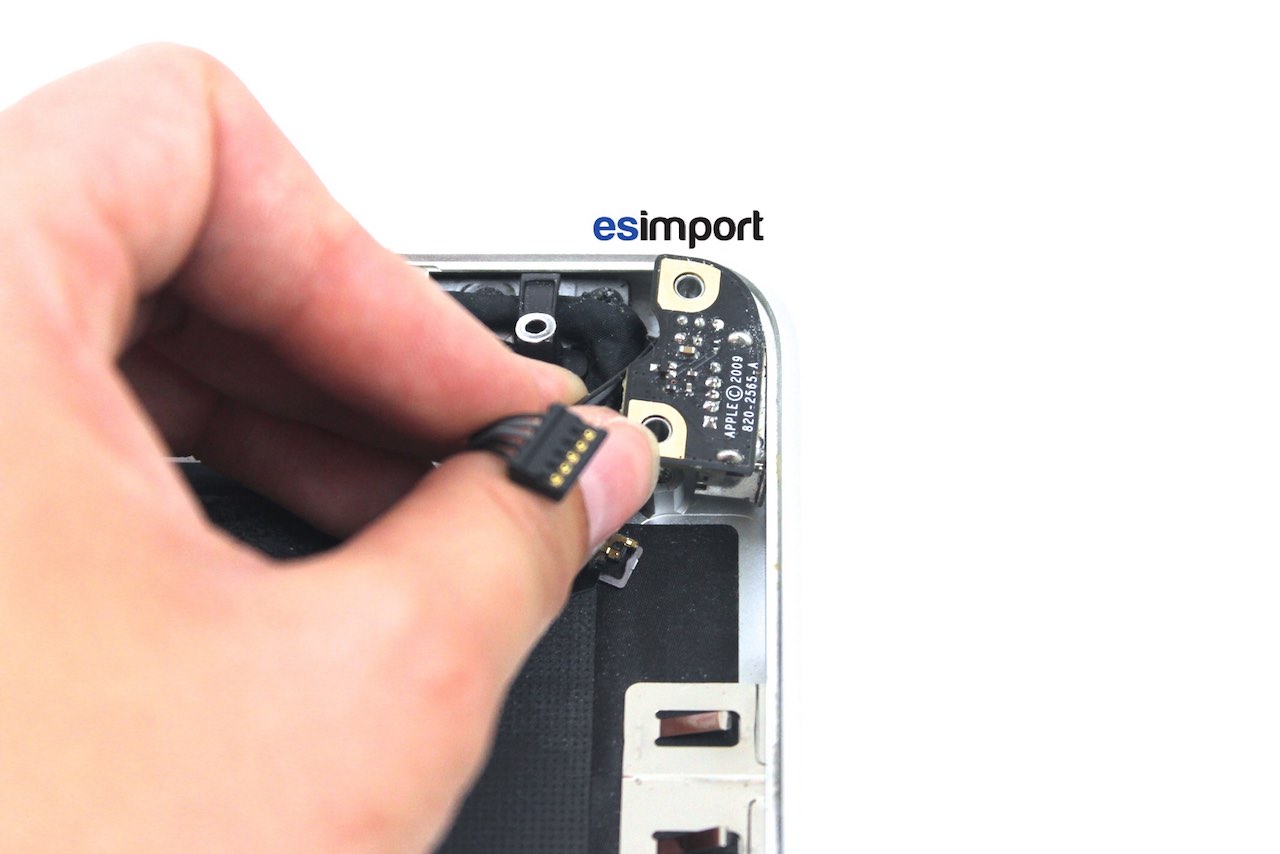

Dégager le connecteur par la gauche :

Visser le nouveau connecteur magsafe dans le châssis du topcase, puis monter la carte-mère et veillant bien à le connecter à cette dernière, puis brancher un chargeur secteur: un voyant vert devrait s’allumer sur l’embout du chargeur, même sans batterie.

Si aucun voyant ne s’allume, cela signifie que la carte-mère est en cause.

Le remontage final du macbook pro s’effectue dans l’ordre chronologique inverse.
