Votre macbook présente un écran noir au démarrage ? Ce tutoriel vous guidera pas à pas pour le changement du câble vidéo LVDS sur un MacBook pro A1286 2011.
Il est particulièrement important de vérifier l’état du connecteur LVDS reliant l’écran LCD à la carte-mère. Cette vérification doit évidemment être faite avant branchement. Un connecteur défectueux peut altérer le bon fonctionnement de la carte-mère notamment au niveau du circuit commandant le rétro-éclairage.
Exemple d’un câble défectueux, ayant endommagé une carte-mère :
Ce tutoriel indique la procédure à suivre afin de remplacer ce câble.
Outils nécessaires :
- Tournevis Cruciforme
- Tournevis Torx 6
- Spudger
- Onglets en plastique (ou cartes magnétiques obsolètes)
- Décapeur thermique
- Colle Pattex gel
- Chiffon en microfibres
- Petites pinces (ou pinces à linge)

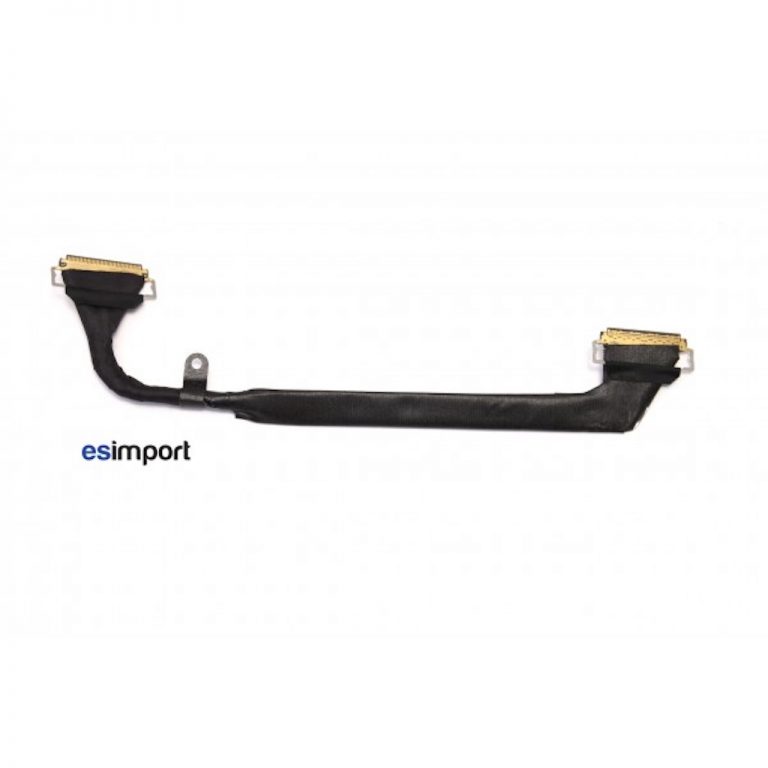

Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

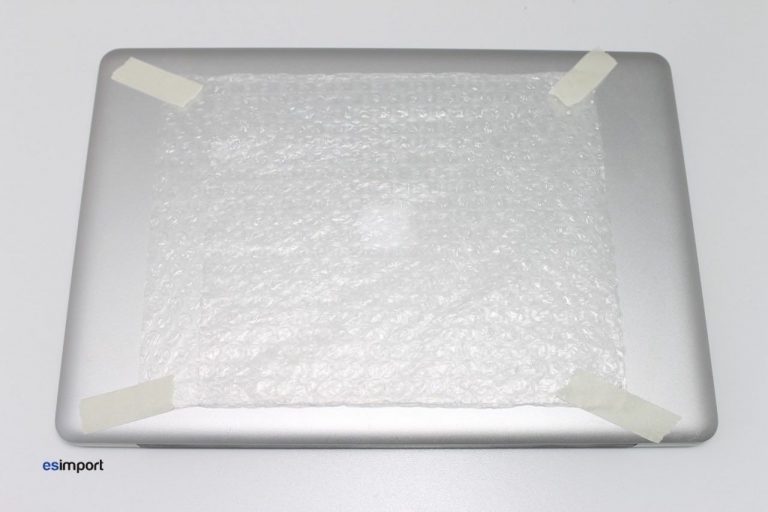

Commencer en premier lieu par protéger le dessus de la coque par du papier bulles :

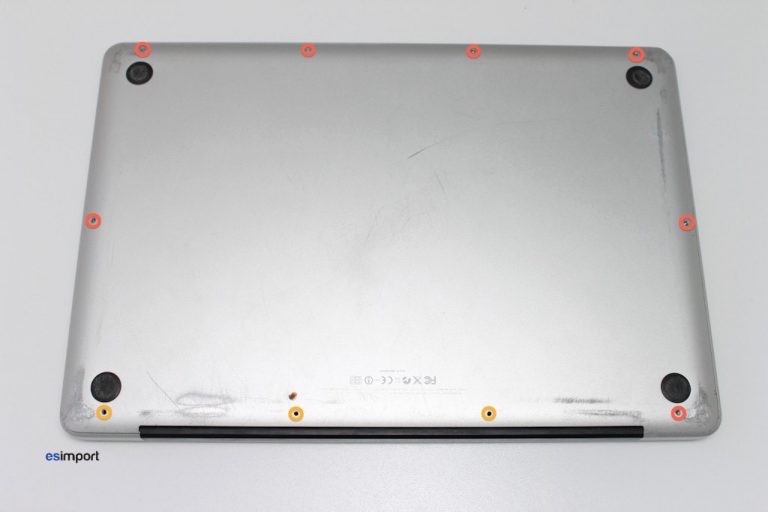

Démonter les 10 vis maintenant le couvercle de fond à l’aide d’un tournevis cruciforme:

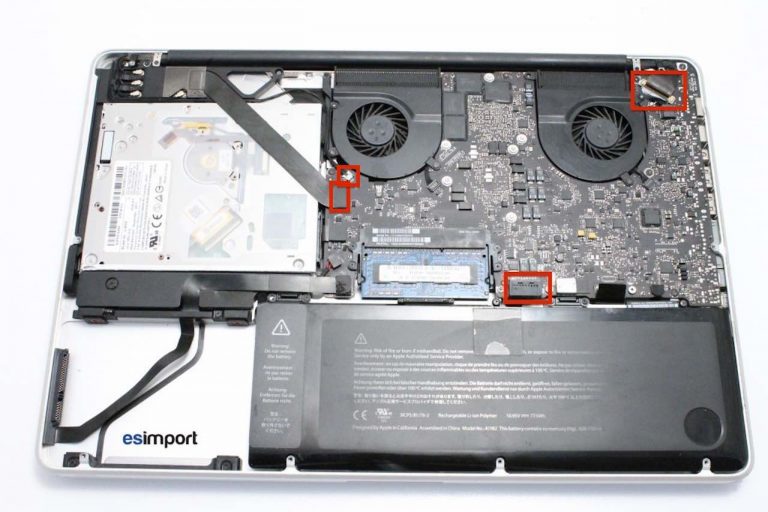

Déconnecter la batterie afin d’éviter tout risque de court-circuit sur la carte-mère. Déconnecter le câble LCD en pivotant à 90° avec le spudger; ce connecteur s’ouvre en deux temps: faire pivoter en premier lieu le volet, puis sortir le câble. Déconnecter ensuite le câble wifi et celui de la caméra :

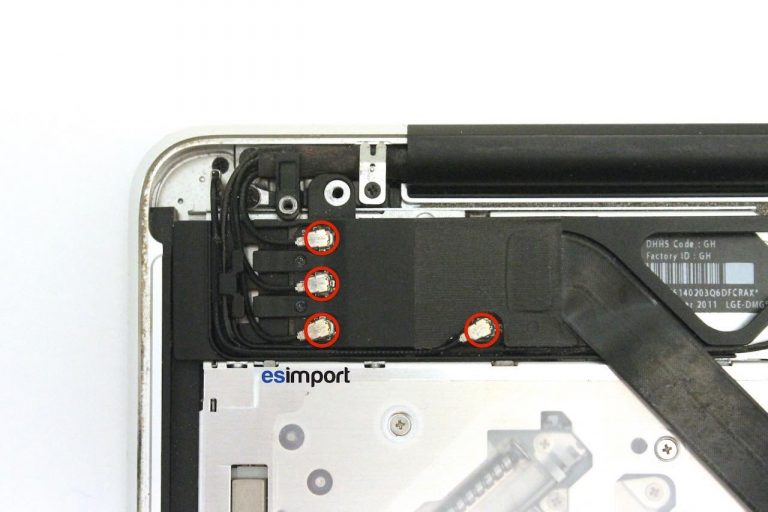

Déconnecter les 4 antennes du wifi/bluetooth avec un spudger :

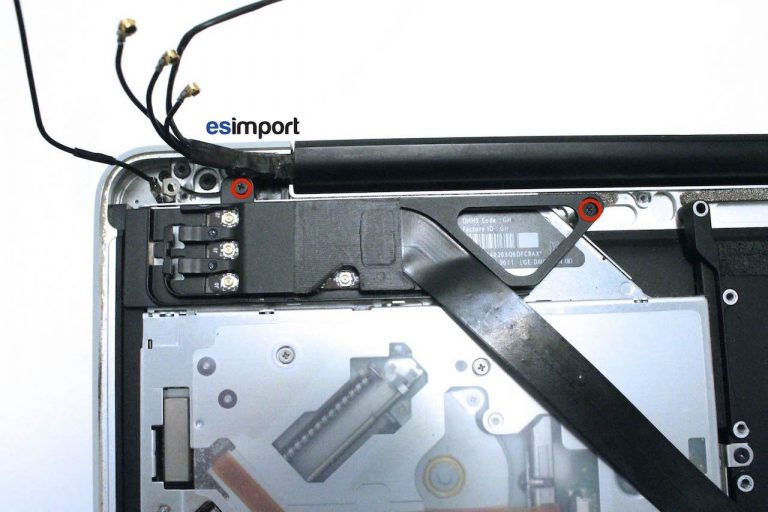

Dévisser les 2 vis avec le tournevis cruciforme du cache dans lequel se loge la carte Airport wifi/bluetooth et le dégager :

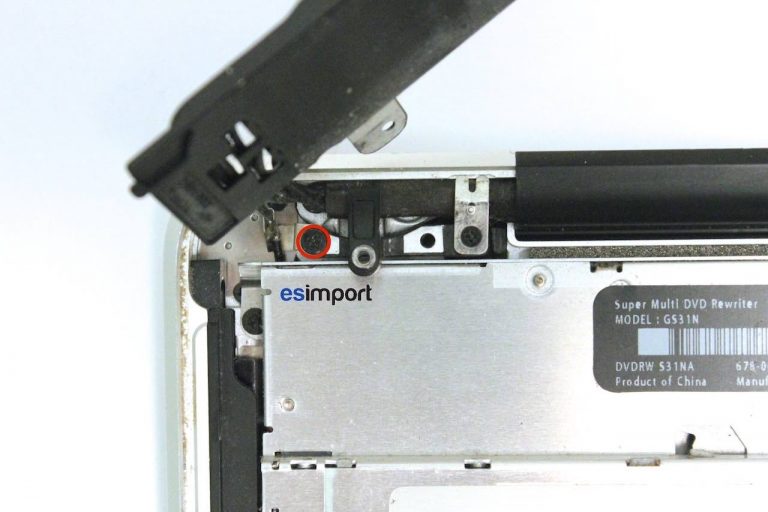

Retirer la vis qui maintient les câbles le long du châssis :
Poser maintenant le MacBook ouvert à 90° sur la tranche de la table et retirer les 6 vis des charnières avec le tournevis torx 6 :

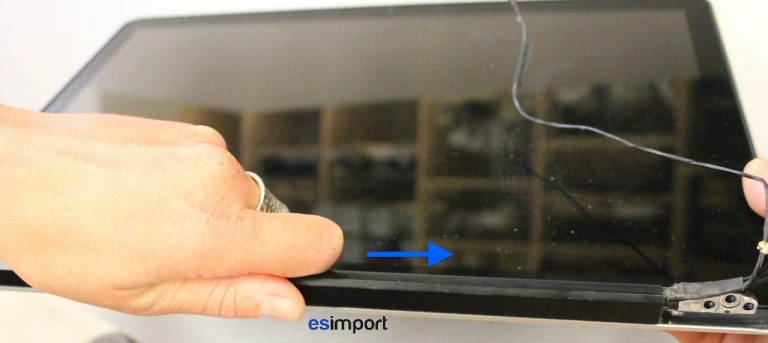

Retirer l’écran du macbook pro. En tenant fermement le manchon, le faire coulisser vers la droite puis le dégager:
Pour retirer la vitre du MacBook :
Attention cette étape est très délicate, il ne faut pas endommager la vitre ni l’écran LCD qui se trouve en dessous.

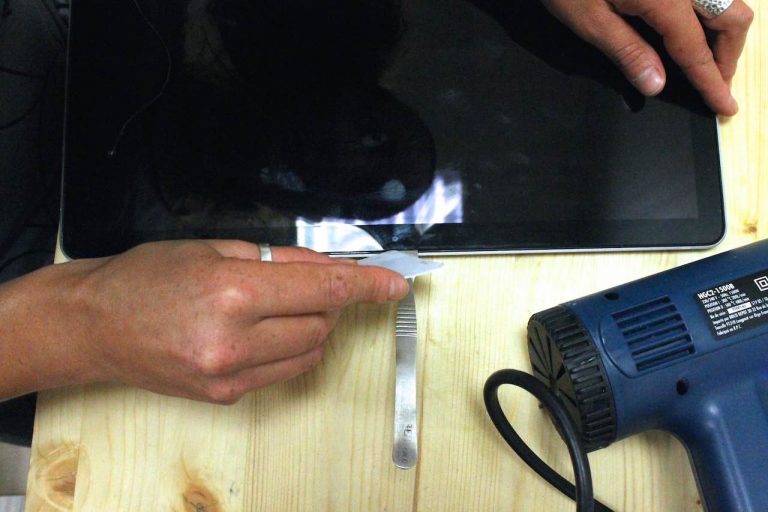

Utiliser le décapeur thermique et commencer par le milieu de la vitre. Avec les onglets ou une carte, décoller doucement la vitre en passant dessous sans opposer de résistance. Au niveau des angles, faire pivoter l’outil et rechauffer si nécessaire pour ramollir la colle. travailler lentement et à l’oreille. On doit entendre la vitre se décoller peu à peu :

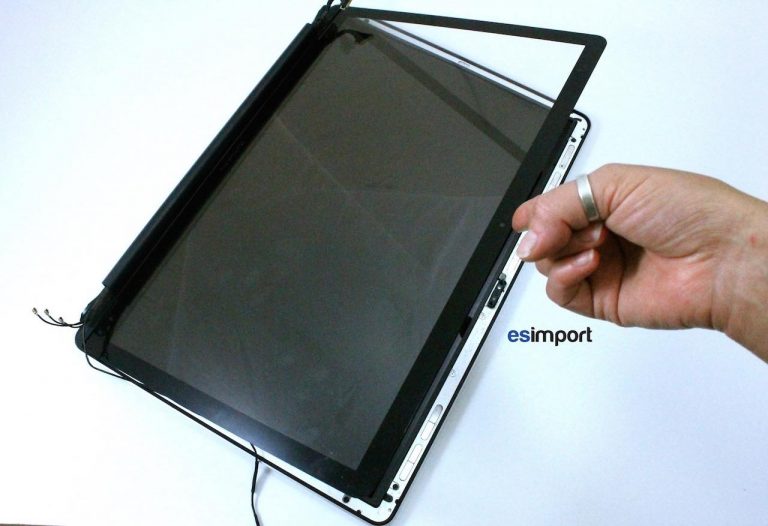

Soulever la vitre et la mettre de côté à l’abri de la poussière :
Changement du câble vidéo sur un MacBook pro 15 A1286 2011

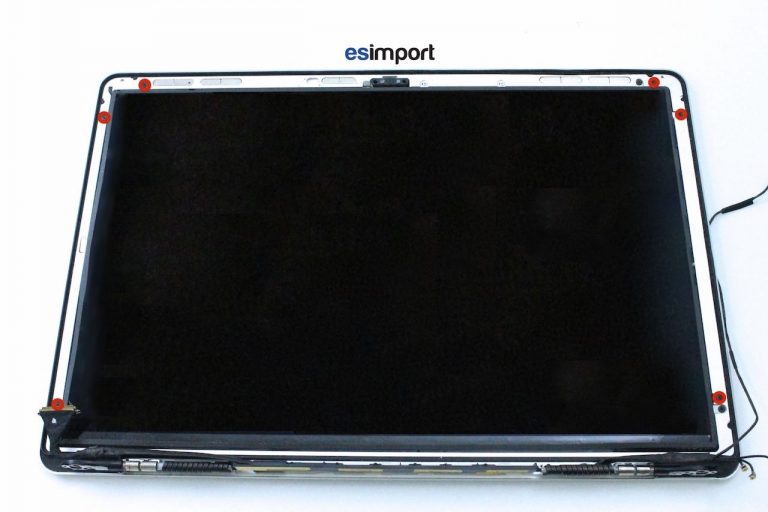

Dévisser les 6 vis qui maintiennent l’écran LCD :

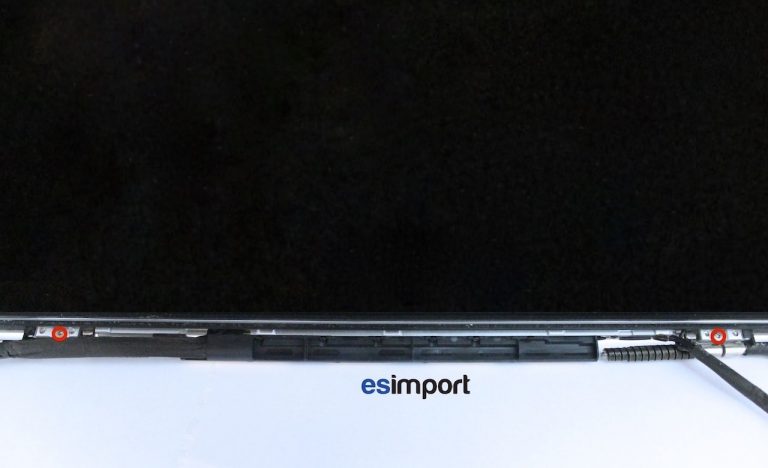

Dévisser les 2 vis du haut des charnières :

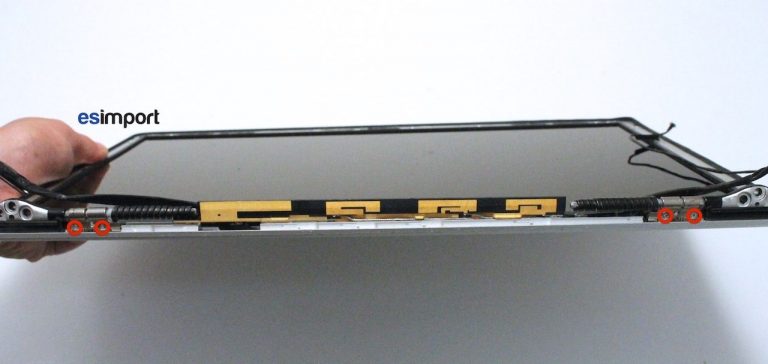

Enlever maintenant les 4 vis du bas des charnières puis les dégager :

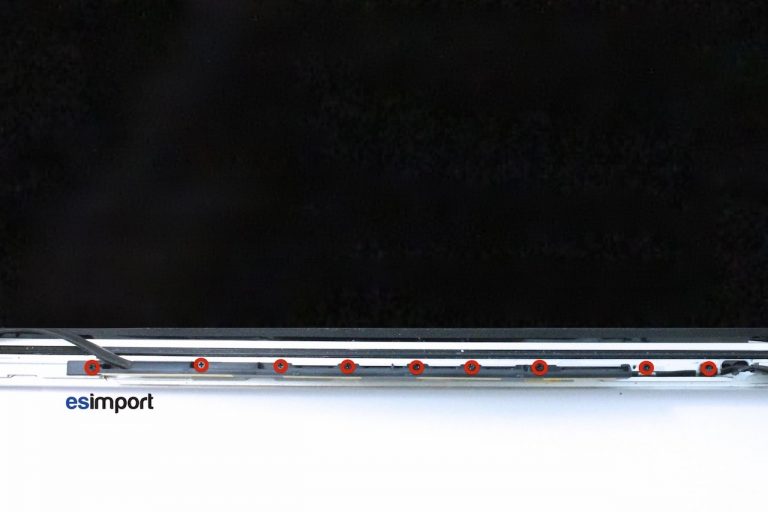

Retirer les 9 dernières vis et dégager la baguette noire :

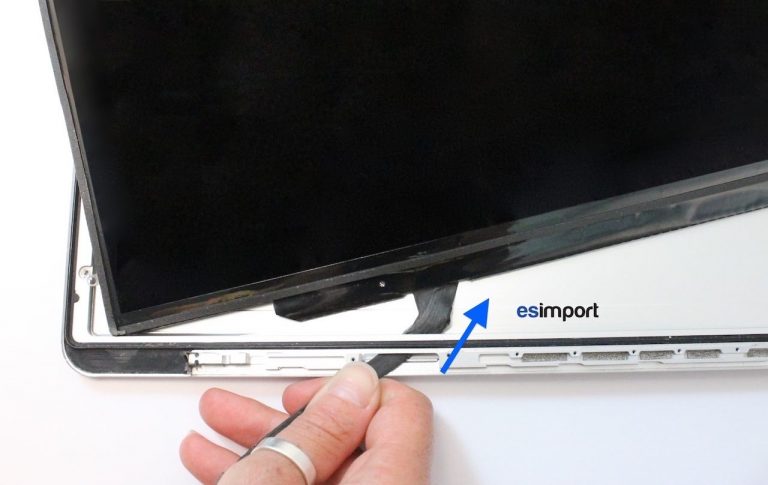

L’écran est maintenant accessible. Passer le câble dans l’ouverture pour libérer l’écran :

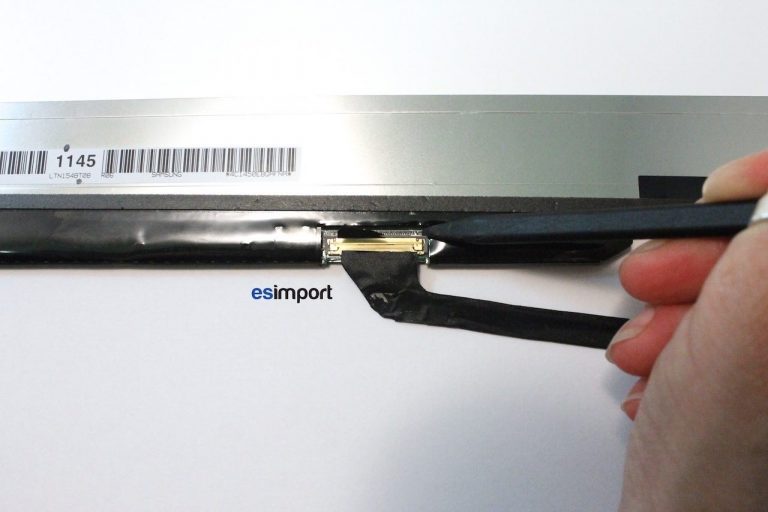

A présent déconnecter le câble à l’arrière de l’écran LCD avec le spudger. Il faut pivoter à 90° la fine barre du connecteur, puis dégager le câble :
démontage est désormais terminé. Remplacer l’ancien câble LCD par le nouveau en le passant dans l’ouverture avant de le connecter.
Veiller à bien nettoyer l’écran et la vitre avec un chiffon microfibres avant de la repositionner. Il faut ensuite la recoller : appliquer de la colle sur son pourtour en évitant l’emplacement de la caméra. La maintenir collée avec des pinces à linge le temps du séchage.
Le remontage s’effectue dans l’ordre chronologique inverse.
