Démonter la carte-mère d'un MacBook Pro 15 pouces 2011

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook Pro 15" A1286 de 2011.

Outils nécessaires :

Pièces nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 15" Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

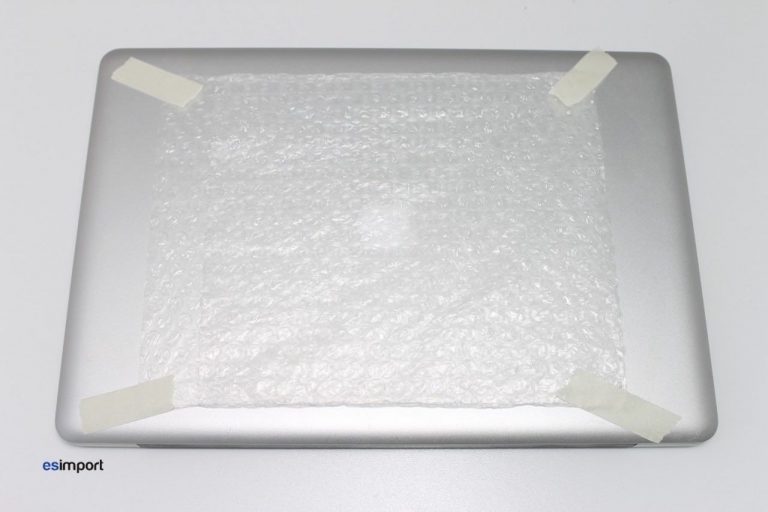

 Commencer en premier lieu par protéger le dessus de la coque et de l’ensemble écran de rechange, le macbook sera opéré retourné :

Démonter les 10 vis maintenant le couvercle de fond à l’aide du tournevis cruciforme :

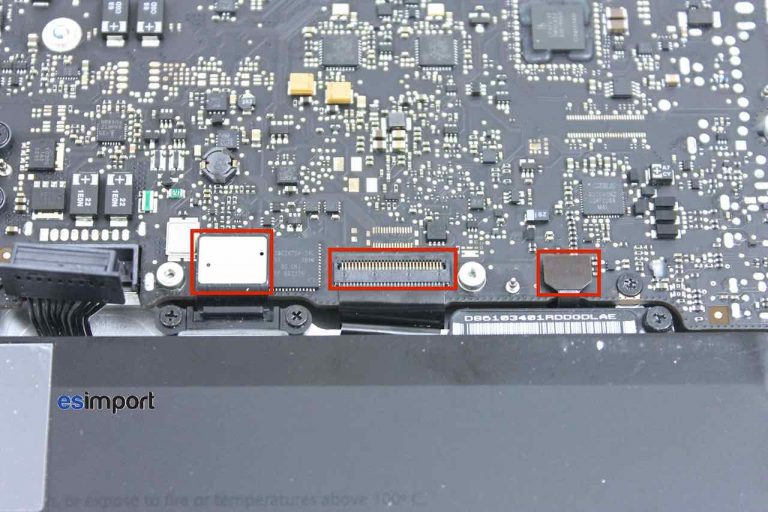

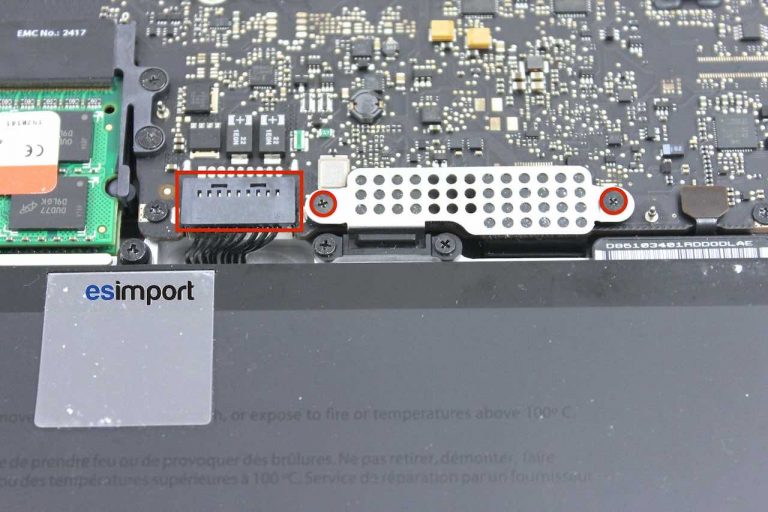

Débrancher la batterie de la carte-mère (il n’est pas nécessaire de la retirer). Dévisser avec le tournevis cruciforme, les 2 vis du cache métallique et la déposer du châssis du macbook:

Déconnecter à l’aide du spudger, le trackpad, le clavier (en soulevant le connecteur pivotant et dégageant la nappe) puis le câble de témoin de charge de la batterie du mac :

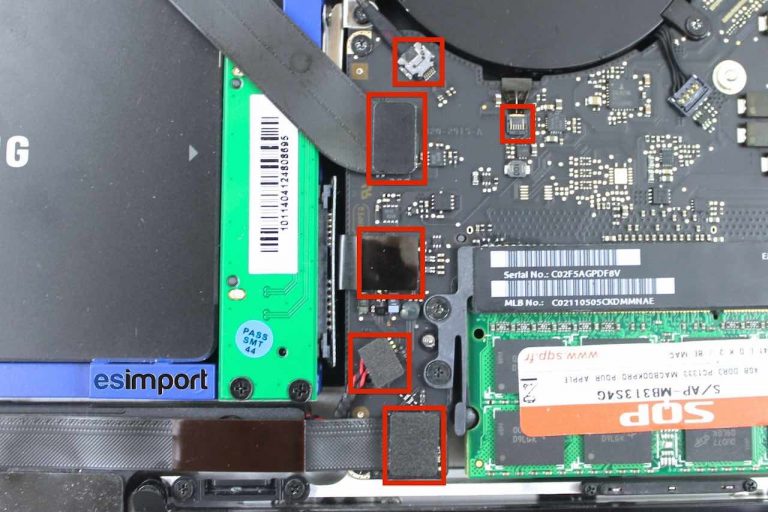

Toujours avec le spudger, déconnecter de la carte-mère du macbook la caméra, la nappe Airport, le lecteur optique (ici remplacé par un disque SSD), le haut-parleur droit, le câble du disque dur et le rétro éclairage clavier :

Démonter la carte-mère sur un MacBook pro 15 A1286 2011

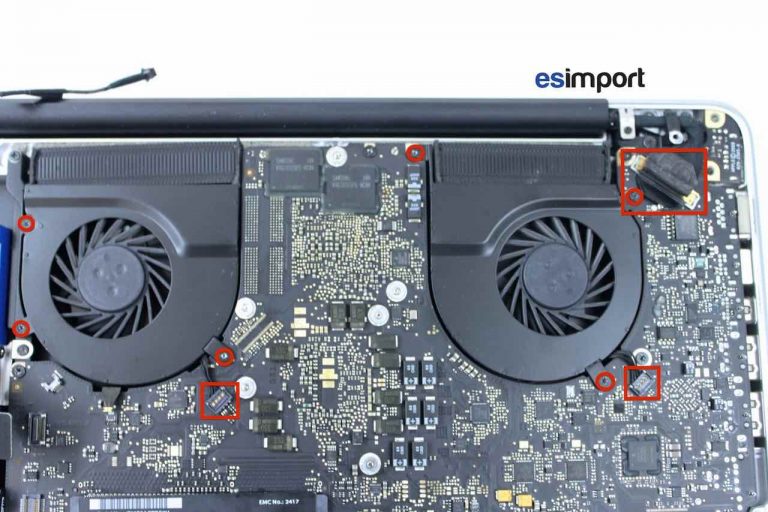

Déconnecter maintenant les 2 ventilateurs et le câble LVDS (en soulevant le connecteur pivotant et dégageant le câble). Avec le tournevis torx 6, dévisser les 6 vis qui fixent les ventilateurs et les retirer de la carte-mère:

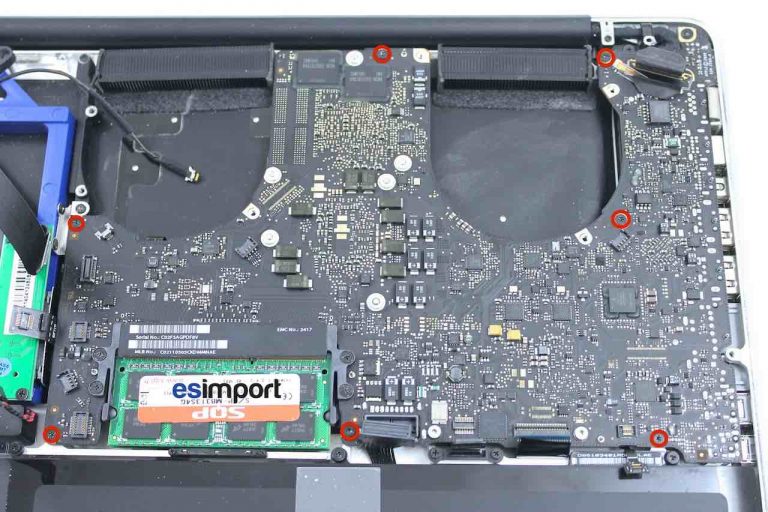

Dévisser les 7 vis de la carte-mère :

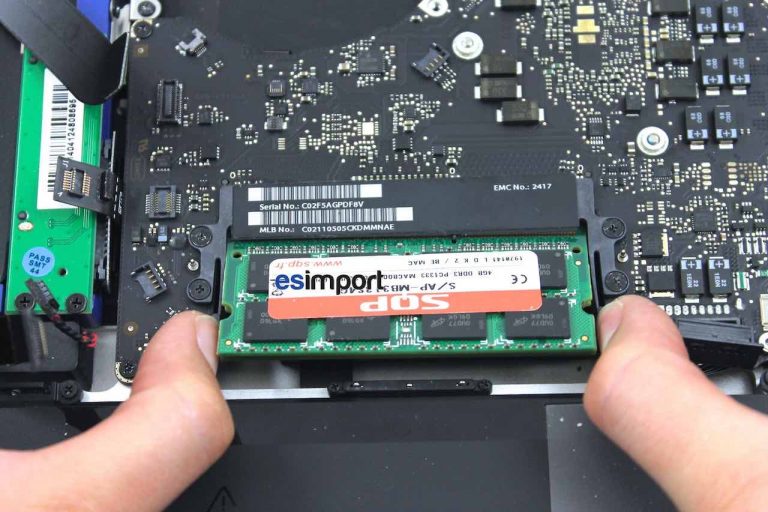

Extraire les 2 barrettes de RAM en écartant les languettes de maintien avec les pouces, puis les déclipser de leur emplacement l’une après l’autre :

démonter la carte-mère en la soulevant et la dégageant vers la gauche. La basculer en arrière :

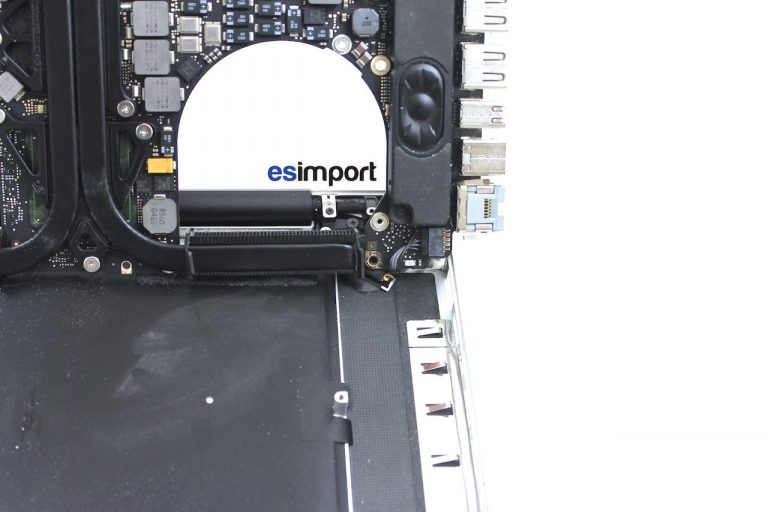

Déconnecter le dernier câble : le connecteur Magsafe :

La carte-mère est désormais entièrement démontée.

Le remontage du macbook pro 15 s’effectue dans l’ordre chronologique inverse.
