Changer l'écran d'un MacBook Pro 15 pouces 2013

Ce tutoriel vous guidera pas à pas pour le changement de l’écran sur un MacBook A1398 2013.

Votre macbook présente un écran noir au démarrage ? L'écran est brisé ? Dans le cas où votre MacBook présente plusieurs défauts comme un écran LCD défectueux et des rayures sur la coque, il est préférable de changer l’ensemble-écran complet. Cela le rénovera tant sur le plan fonctionnel qu’esthétique.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro avec écran retina 15 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.



Protéger la coque du macbook pro pour ne pas la rayer :

Avec le tournevis pentalobe A1, dévisser les 10 vis du couvercle de fond :

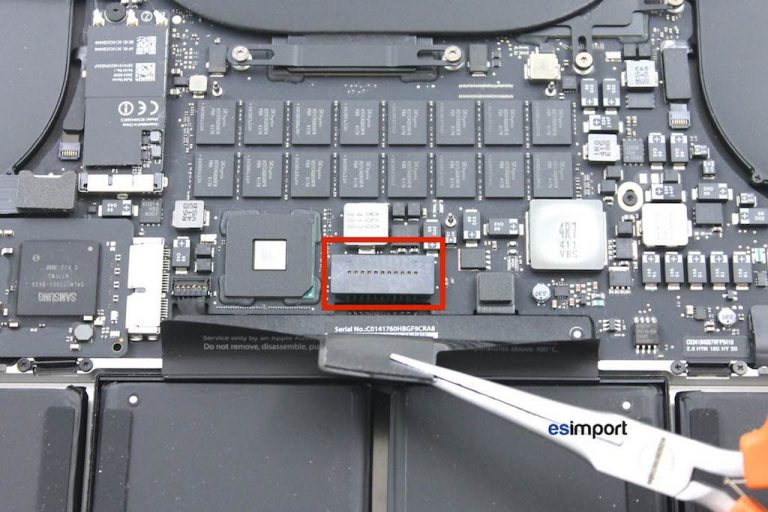

Sous l’adhésif noir se trouvent des connecteurs. Déconnecter seulement celui de la batterie afin d’éviter tout court-circuit sur la carte-mère du macbook pro:

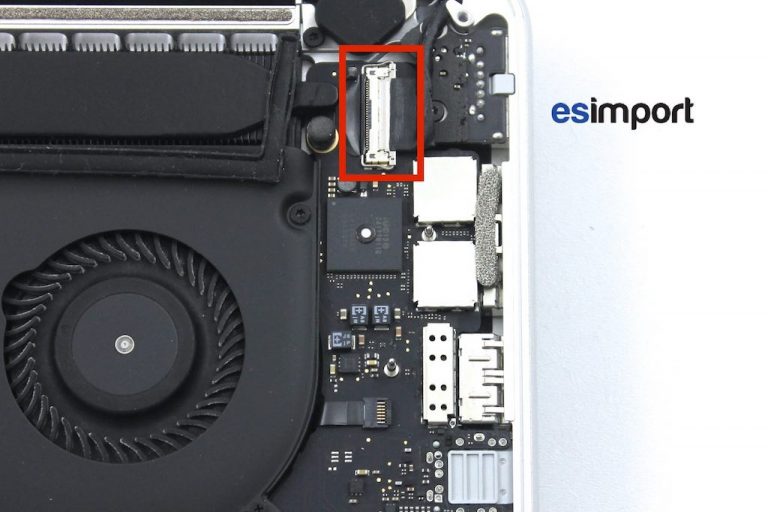

Avec le spudger, soulever le pivot à 90° avant de déconnecter le connecteur vidéo LVDS :

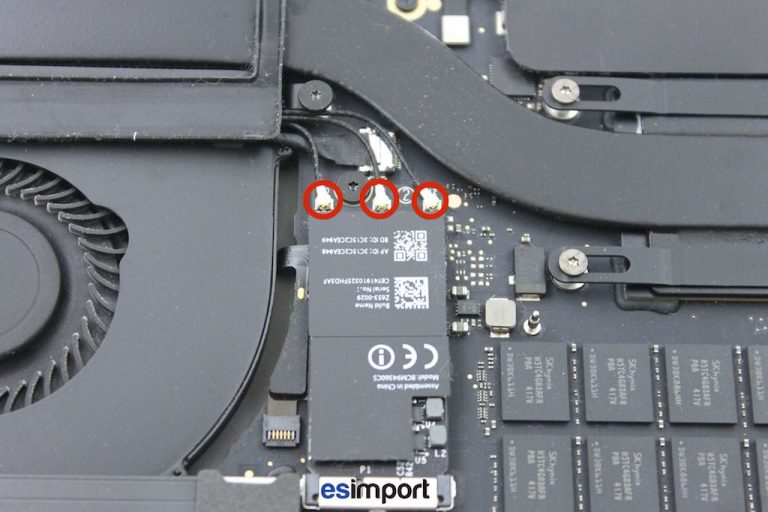

Glisser le sudger sous les 3 antennes Wifi/Bluetooth afin de les déconnecter :

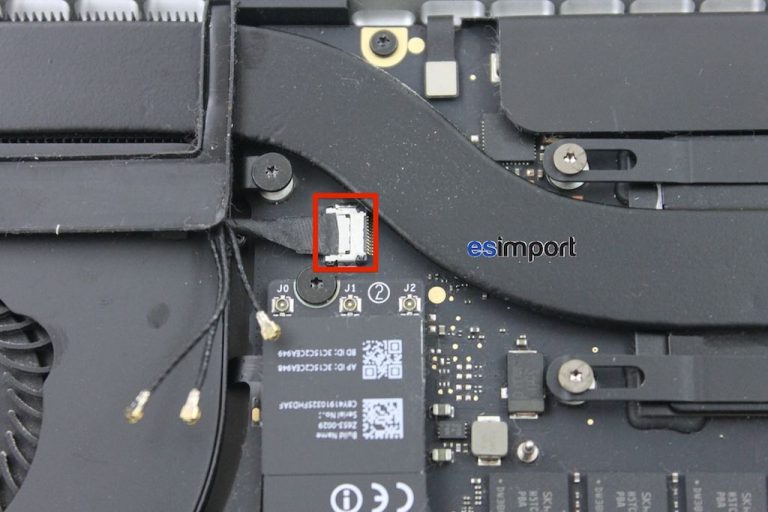

Déconnecter le câble caméra iSight de la carte-mère du macbook pro :

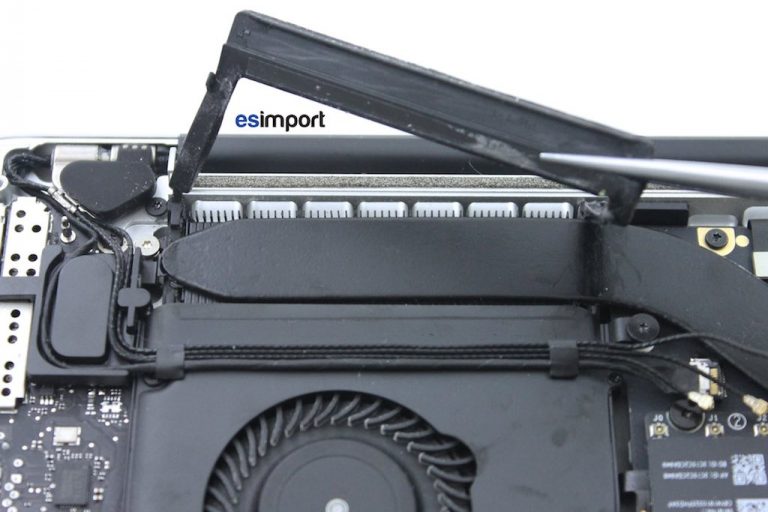

Décoller avec la pince puis rabattre le caoutchouc anti-vibrations pour avoir accès aux câbles Wifi/Bluetooth et iSight qui passent sur le ventilateur :

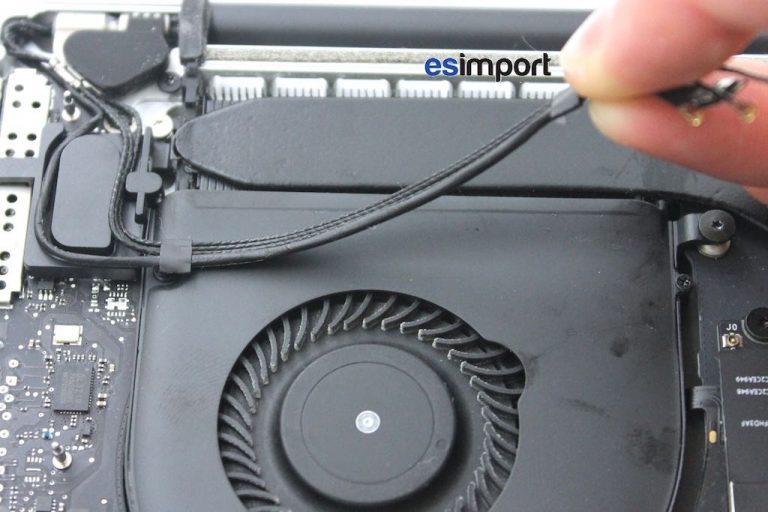

Décoller ces câbles :

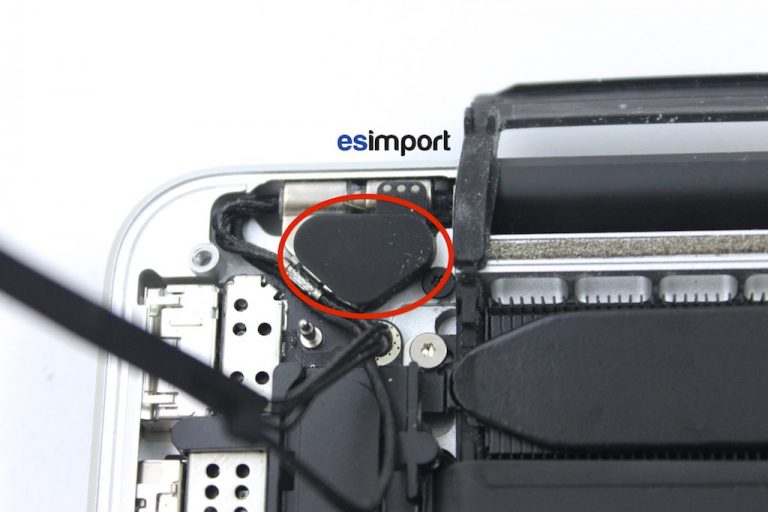

Retirer avec le spugder, l’embout en caoutchouc qui masque les vis des charnières des 2 côtés :

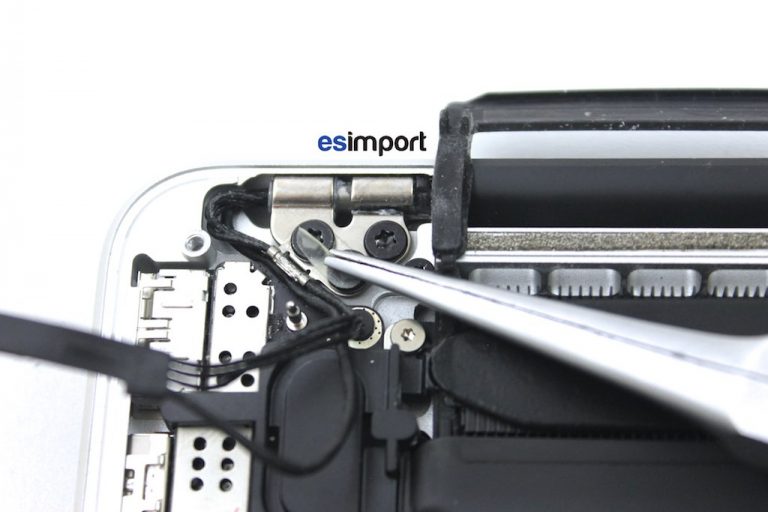

Avec la pince, retirer la colle qui se trouve sur les vis, du côté droit et gauche :

Changement de l’écran sur un MacBook pro 15" A1398 2013

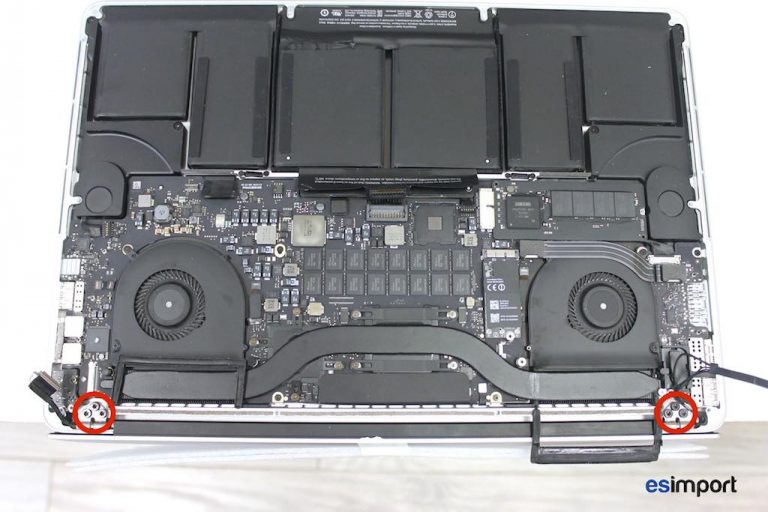

Placer le macbook ouvert à 90° sur la tranche d’une table, cela facilitera le démontage de l’ensemble écran. Avec le tournevis torx 9, dévisser les 6 vis des charnières de l'écran :

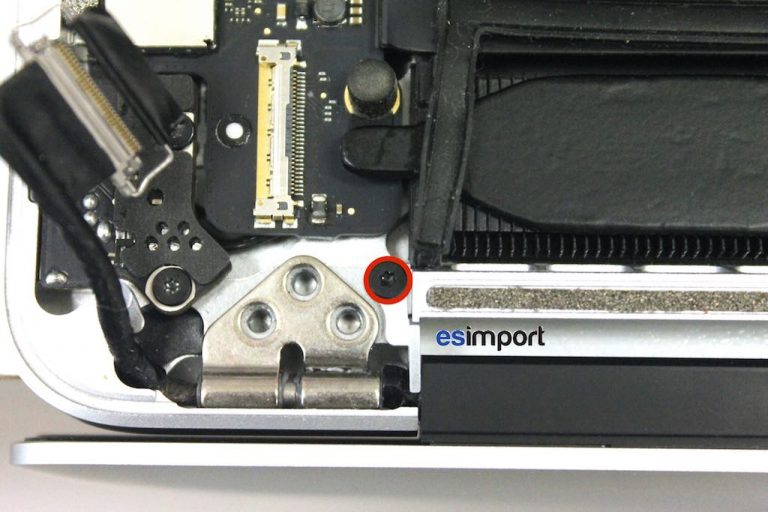

L’ensemble-écran est encore maintenu par 2 obturateurs en alu. Les retirer des 2 côtés en dévissant les vis avec le tournevis torx 5 :

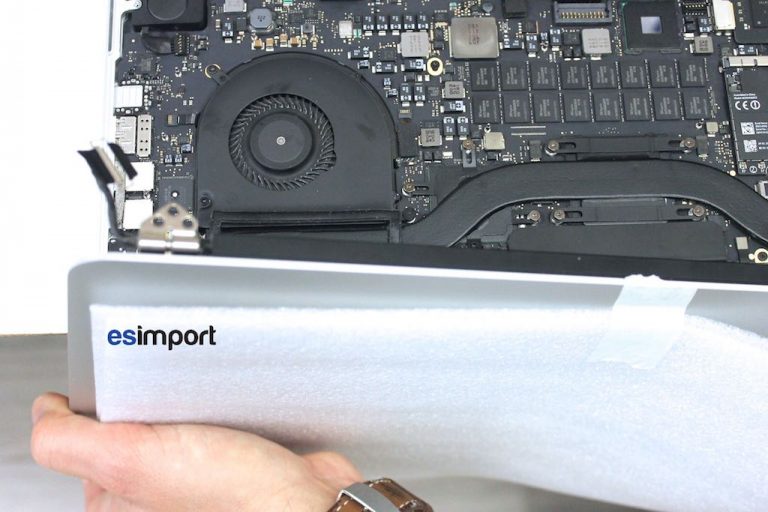

Déposer l'écran du macbook pro :

Placer le nouveau et visser provisoirement 1 vis sur chaque charnière. Connecter tous les éléments puis allumer l’appareil.

Si tout fonctionne, le remontage du macbook pro 15 pouces s’effectue dans le sens chronologique inverse.
