Changer la carte-mère sur Macbook 13 pouces 2006 Polymère A1181

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook polymère blanc de numéro de modèle A1181 année 2006

Il est important de bien identifier les vis à chaque étape, celles-ci étant nombreuses et non interchangeables. On pourra s’aider de gobelets en plastique



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 13 pouces 2006 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

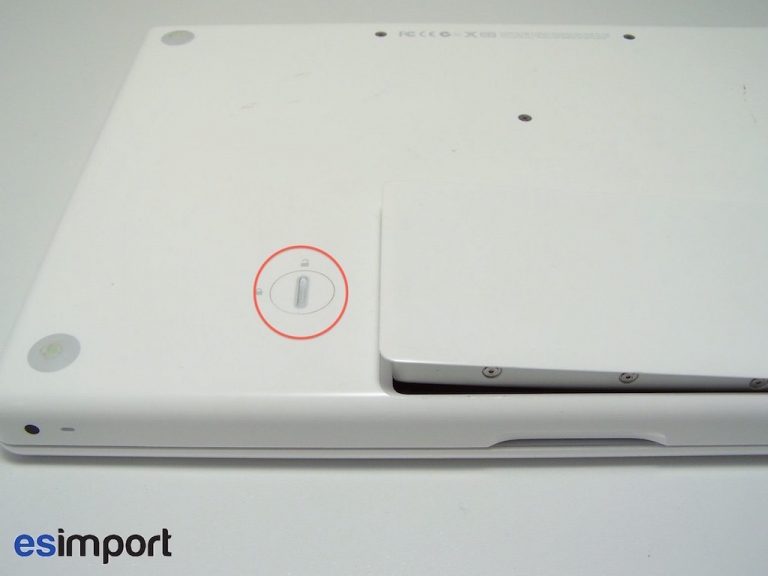

Commencer par déverrouiller la batterie, au moyen d’une pièce de monnaie, que l’on fera pivoter de 90 degrés dans le verrou :

Changement carte mère macbook A1181

Dévisser les 3 vis de l’équerre. Ces vis restent solidaires de l’équerre, il est inutile de les sortir :

Changement carte mère macbook A1181

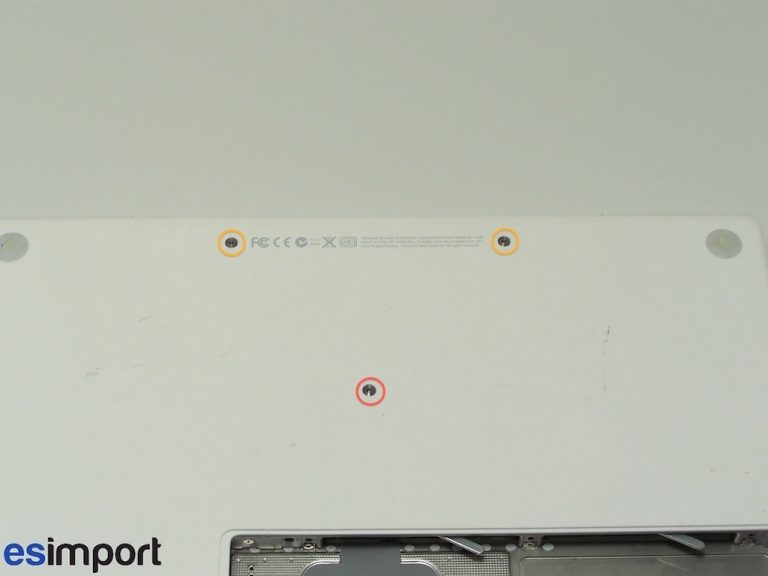

Dévisser les 3 vis de la coque du macbook à l’aide du tournevis cruciforme :

Changement carte mère macbook A1181

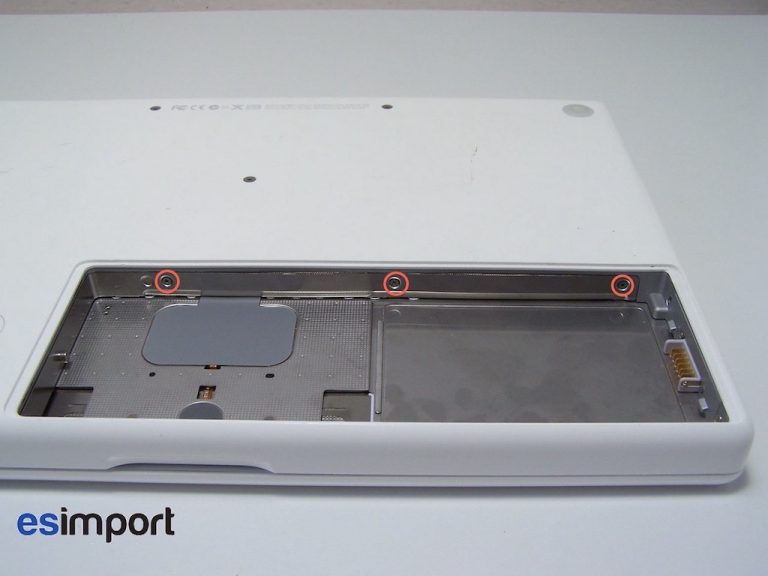

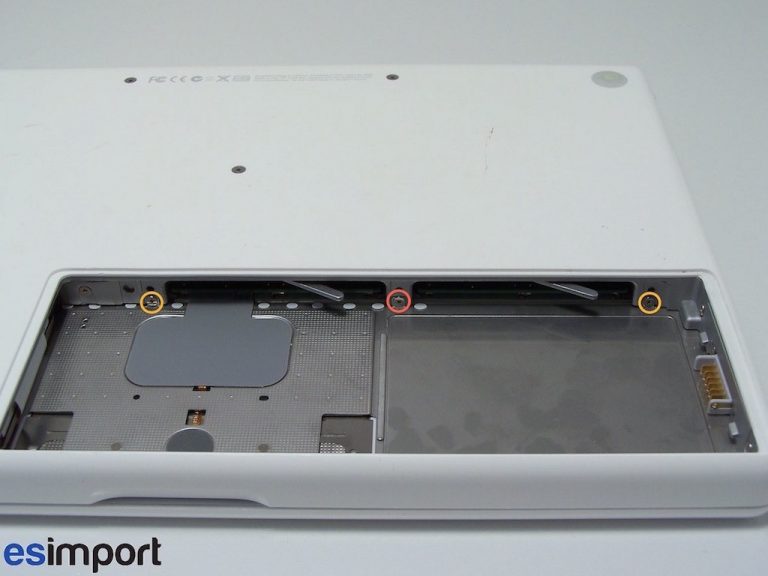

Dévisser les 3 vis supérieures du compartiment batterie :

Changement carte mère macbook A1181

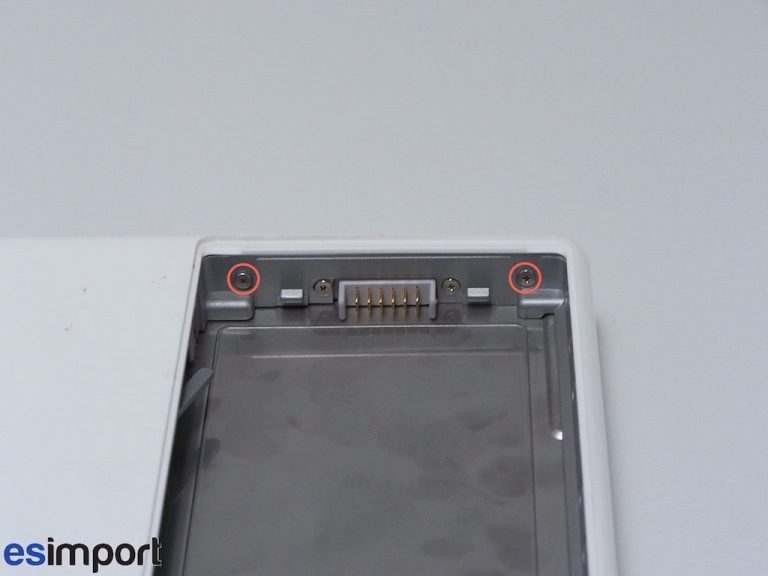

Dévisser les 2 vis latérales du compartiment batterie :

Changement carte mère macbook A1181

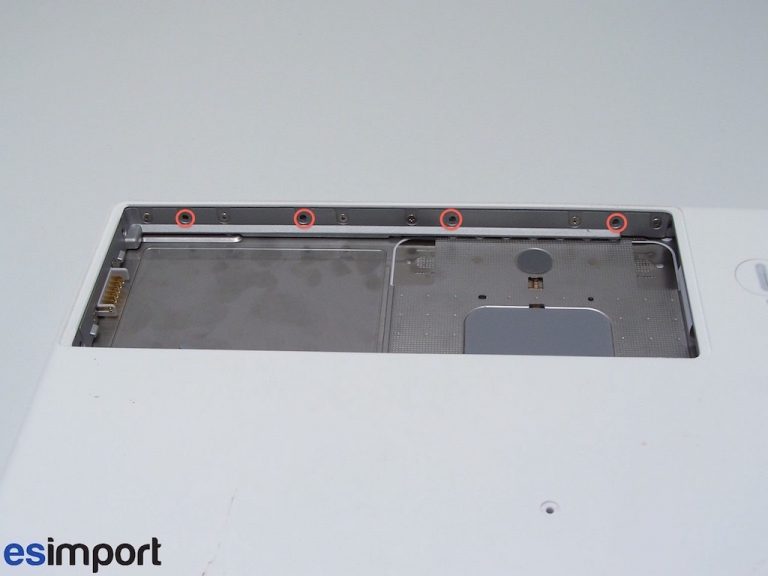

Dévisser les 4 vis inférieures du compartiment batterie indiquées ci-dessous (il n’est pas nécessaire de dévisser toutes les vis) :

Changement carte mère macbook A1181

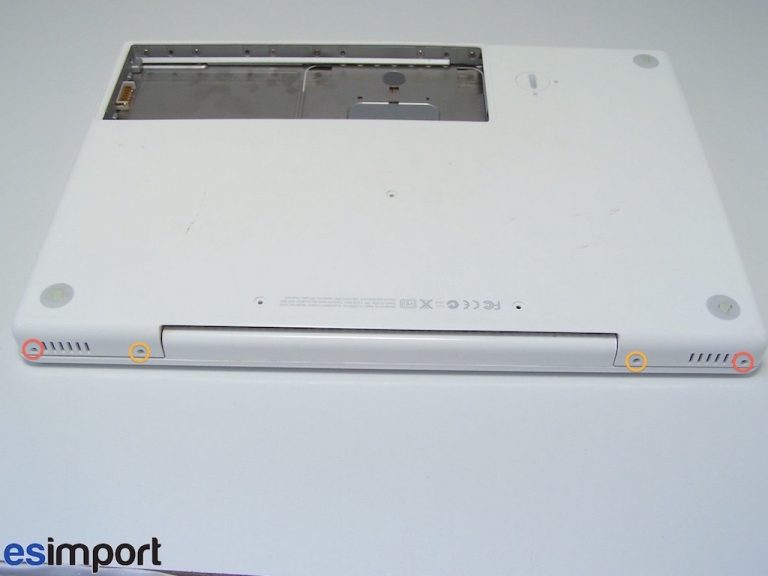

Dévisser les 4 vis de la coque extérieure du macbook :

Changement carte mère macbook A1181

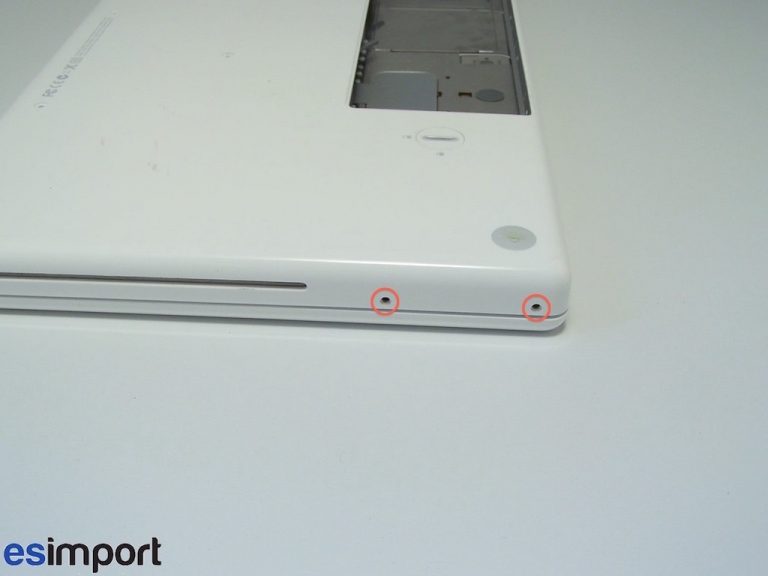

Dévisser les 2 vis de la coque extérieure du macbook :

Changement carte mère macbook A1181

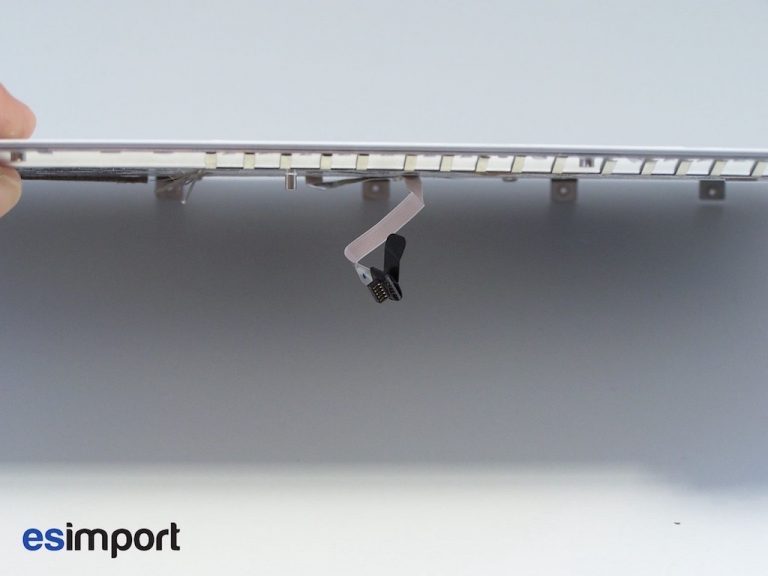

Vous pouvez ensuite sortir le topcase. Attention, il faut d’abord déconnecter la nappe du topcase connectée à la carte-mère :

Changement carte mère macbook A1181

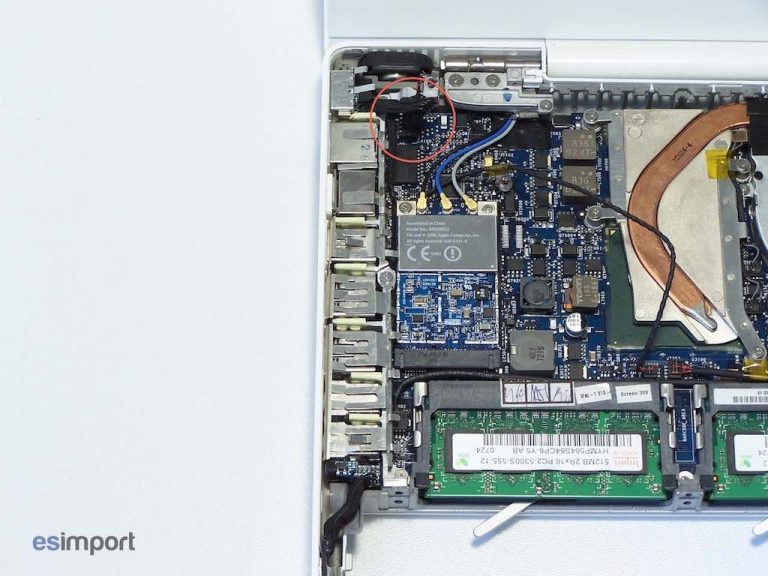

Déconnecter le connecteur magsafe :

Changement carte mère macbook A1181

Dévisser la vis maintenant le haut-parleur :

Changement carte mère macbook A1181

Dévisser les 3 vis maintenant le cadre métallique des ports USB, vidéo etc…

Changement carte mère macbook A1181

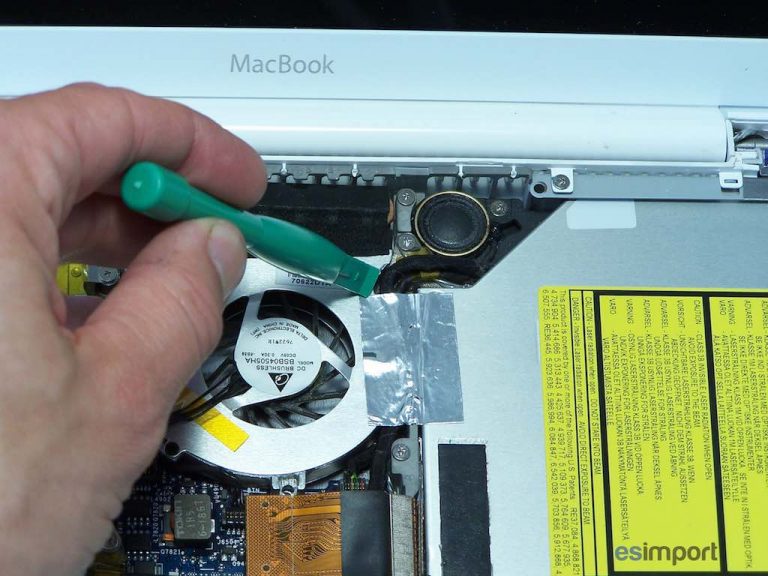

Décoller adhésif du ventilateur :

Changement carte mère macbook A1181

Dégager les câbles de l’écran et du haut-parleur :

Changement carte mère macbook A1181

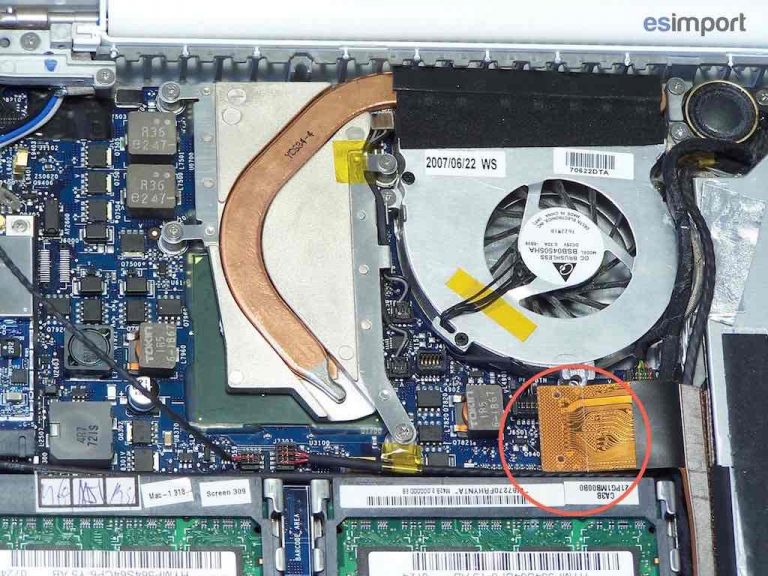

Déconnecter le lecteur optique :

Changement carte mère macbook A1181

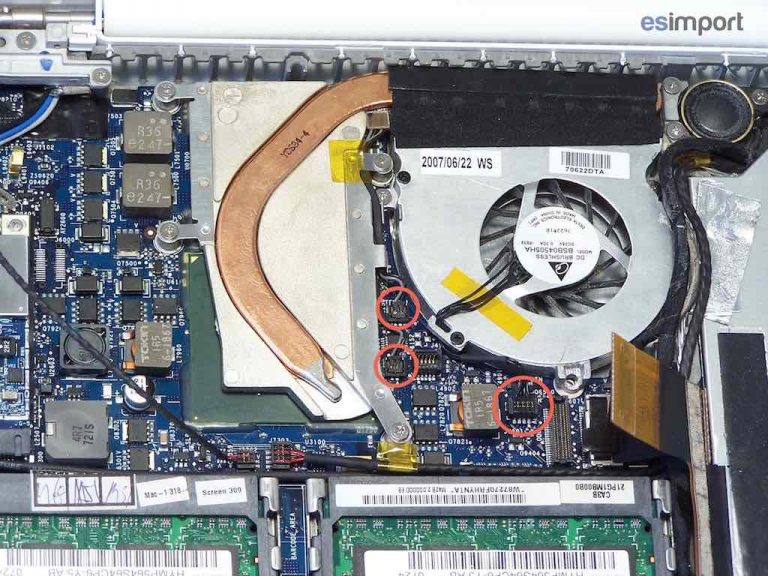

Déconnecter avec le spudger le câble d’alimentation du ventilateur, et les capteurs de température :

Changement carte mère macbook A1181

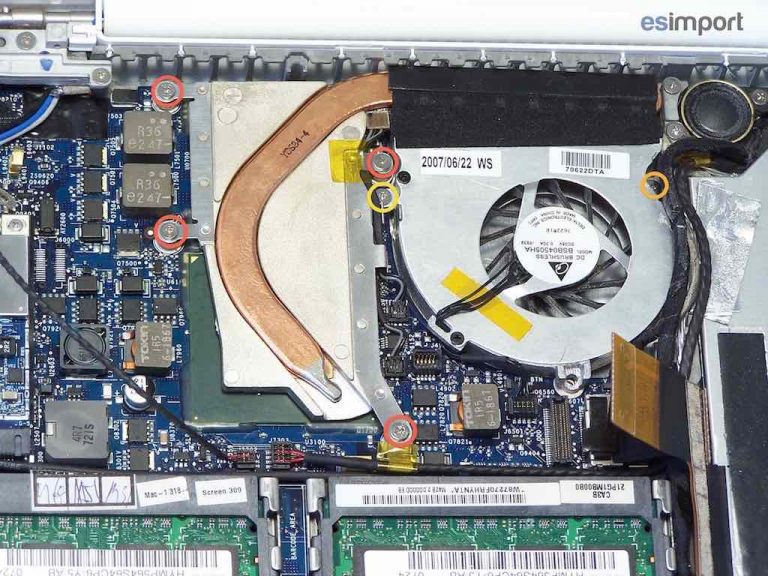

Démonter les 6 vis maintenant le ventilateur/radiateur. Vous pouvez ensuite le déposer :

Changement carte mère macbook A1181

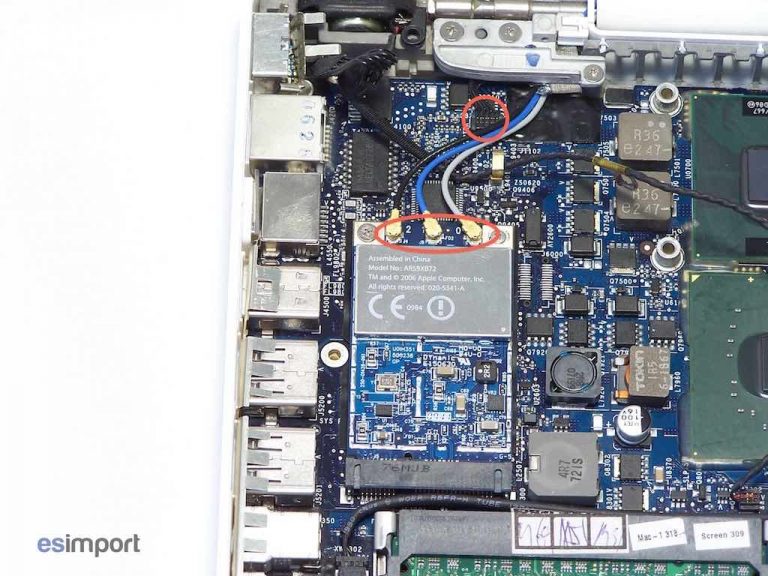

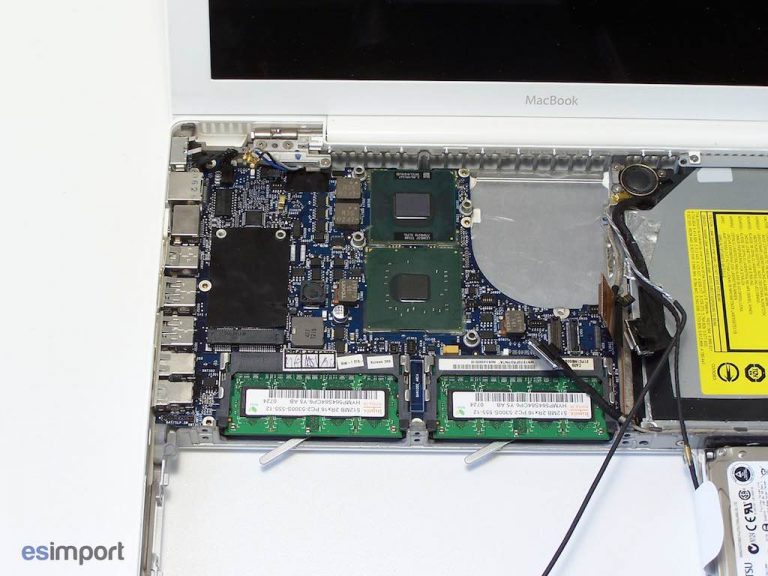

Déconnecter le câble inverteur et les 3 câbles de la carte AIPORT avec le spudger. Bien identifier les couleurs au préalable :

Changement carte mère macbook A1181

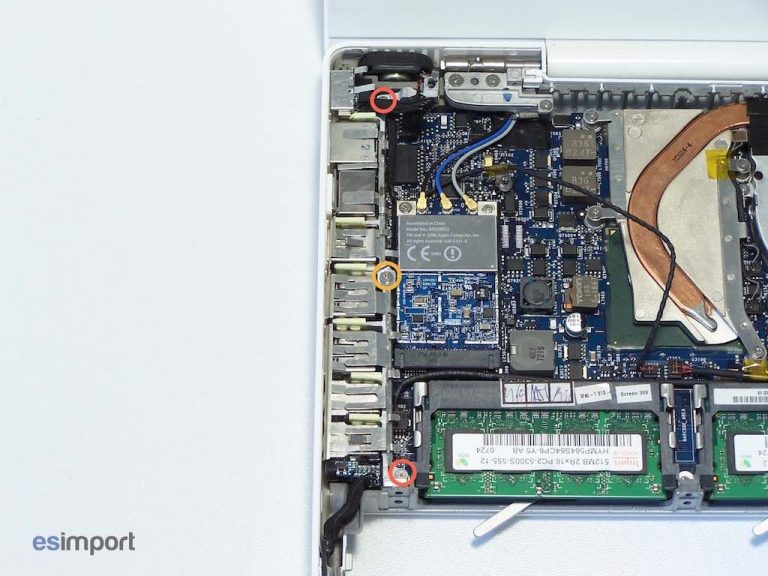

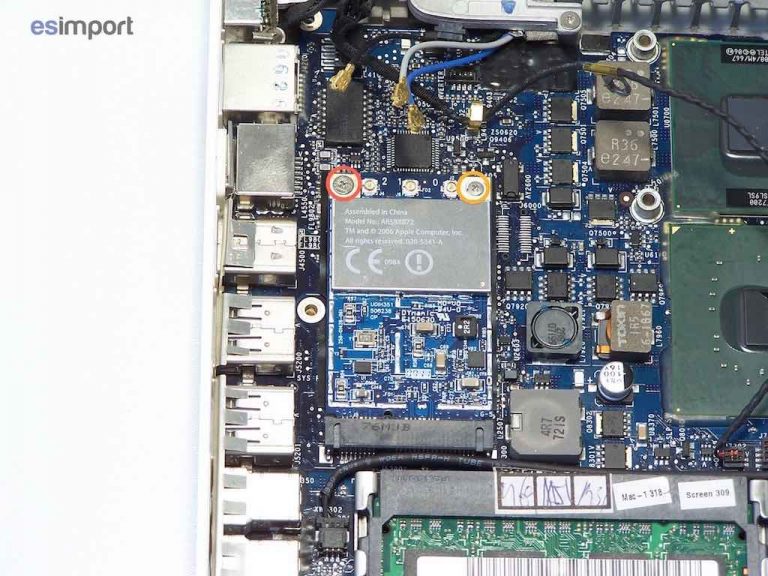

repérer les 2 vis de la carte AIPORT wifi puis la démonter ensuite :

Changement carte mère macbook A1181

Déconnecter le câble du haut-parleur gauche :

Changement carte mère macbook A1181

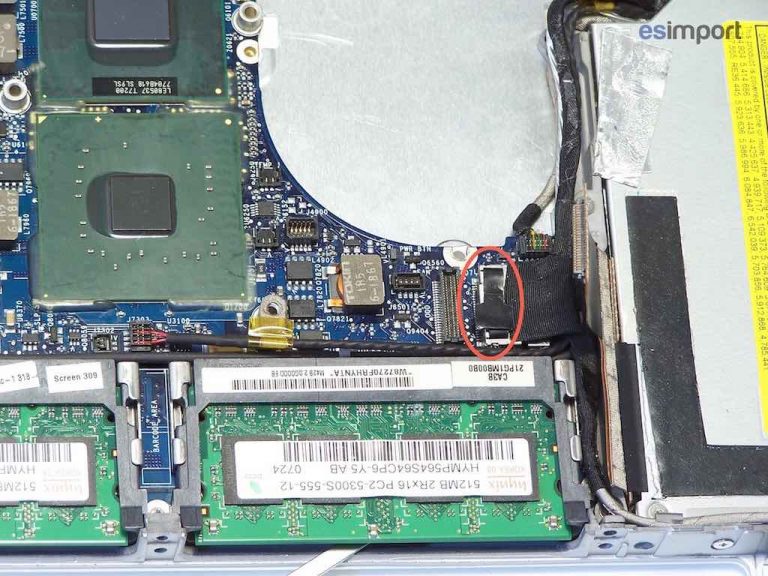

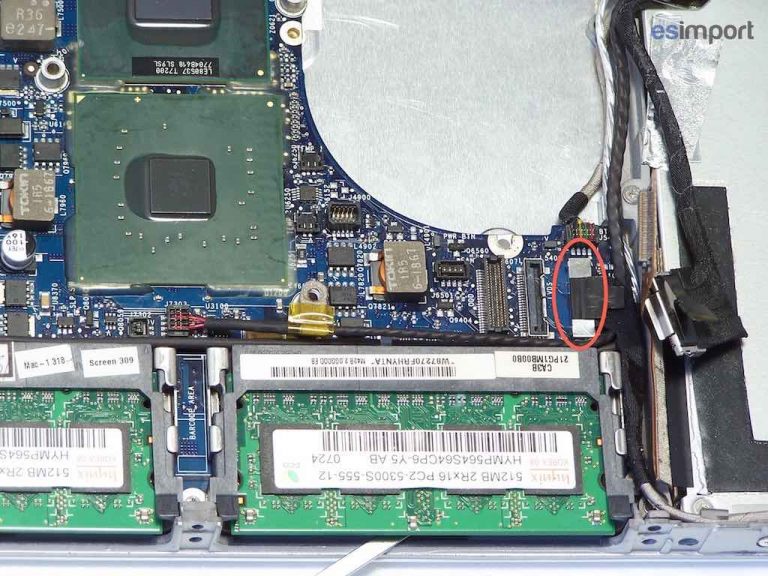

Déconnecter le câble LVDS :

Changement carte mère macbook A1181

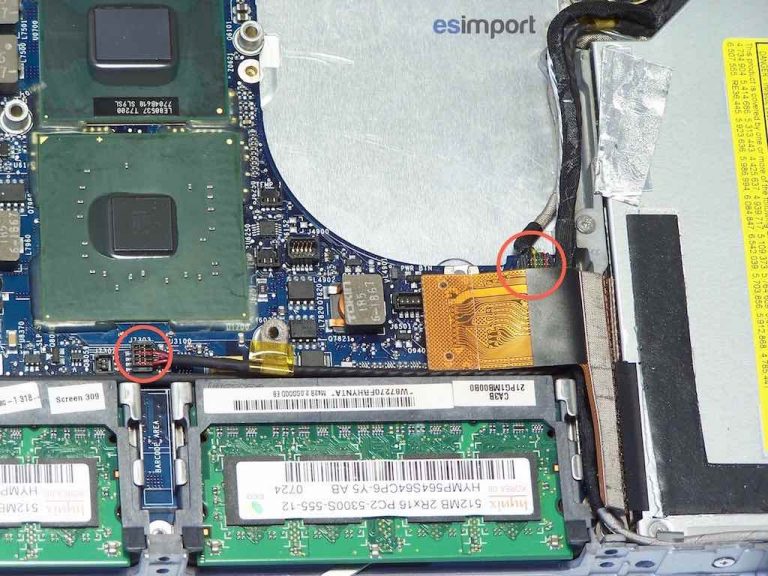

Déconnecter le câble du disque dur :

Changement carte mère macbook A1181

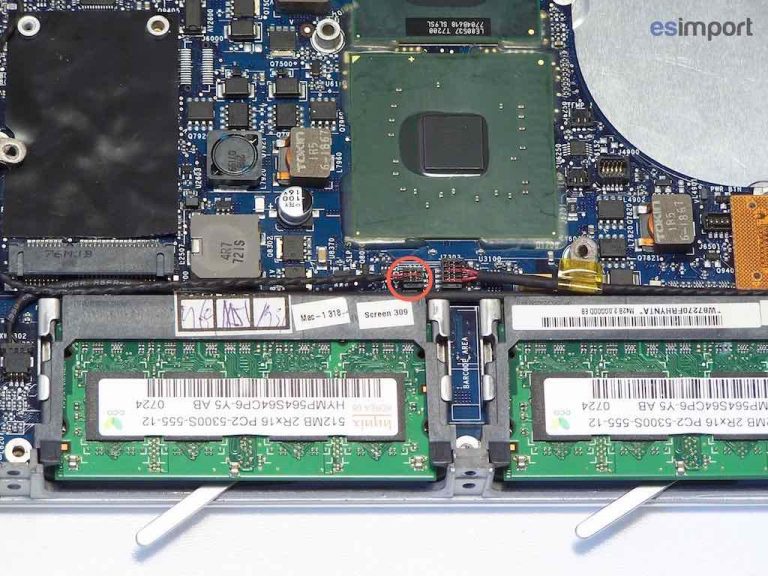

Déconnecter les câbles du haut-parleur et de la liaison bluetooth :

Changement carte mère macbook A1181

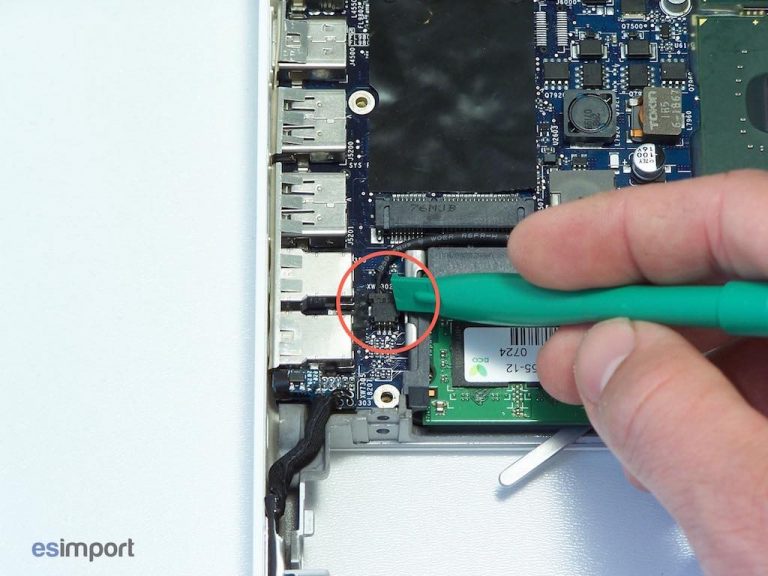

Déconnecter le câble du microphone :

Changement carte mère macbook A1181

Démontage de la carte-mère sur un MacBook A1181

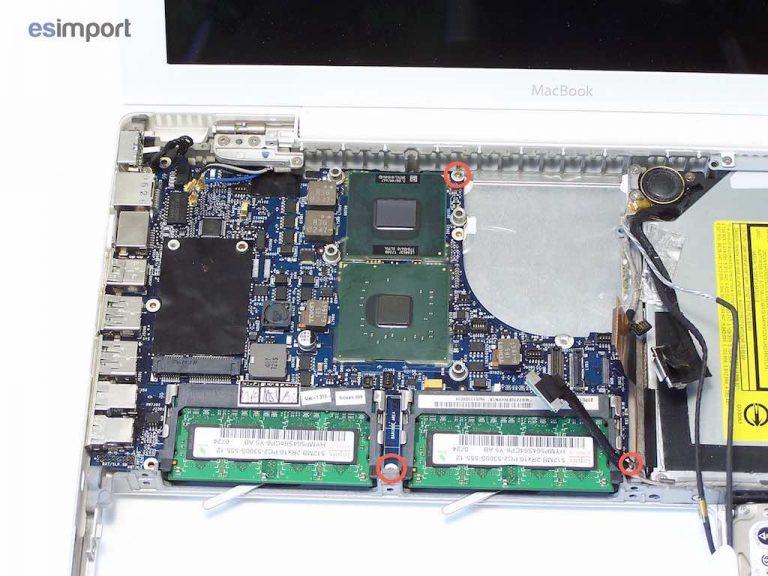

Dévisser les 3 dernières vis maintenant la carte-mère :

Changement carte mère macbook A1181

Vous pouvez maintenant sortir la carte-mère du macbook en la soulevant et la dégageant par la droite :

Changement carte mère macbook A1181

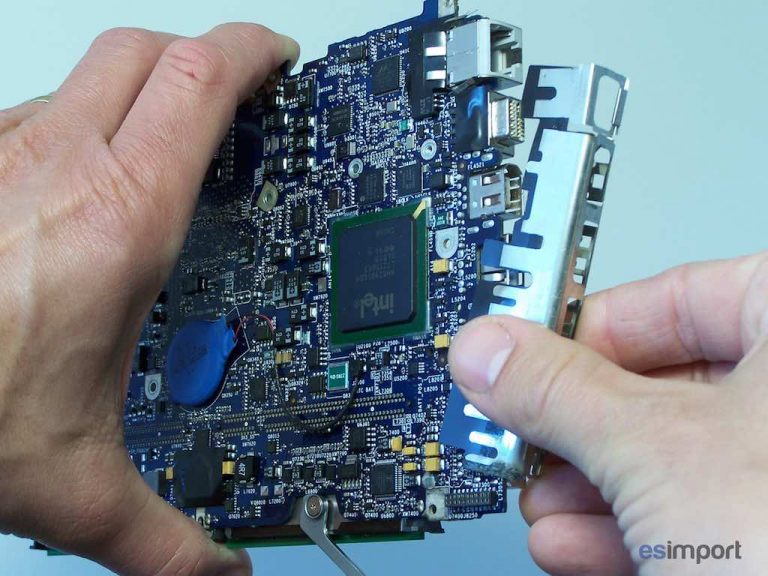

Si la carte-mère doit être expédiée pour réparation, vous pouvez retirer toutes pièces annexes afin d’en éviter la perte (cadre métallique des ports, barrettes de RAM) :

Changement carte mère macbook A1181

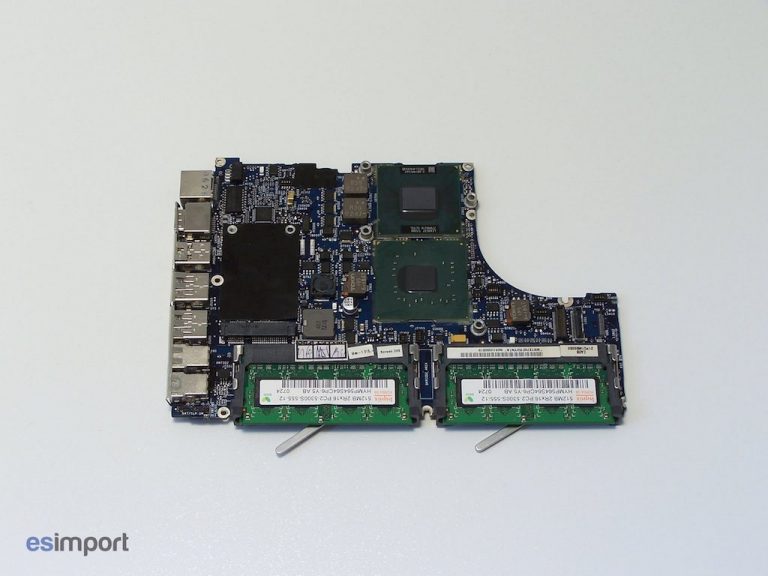

Voici la carte-mère démontée :

Changement carte mère macbook A1181

MISE A JOUR:

Lors du remontage, il faudra poser à nouveau une pâte thermique sur les deux processeurs de la carte-mère. Le tutoriel ci-dessous montre la procédure à suivre.

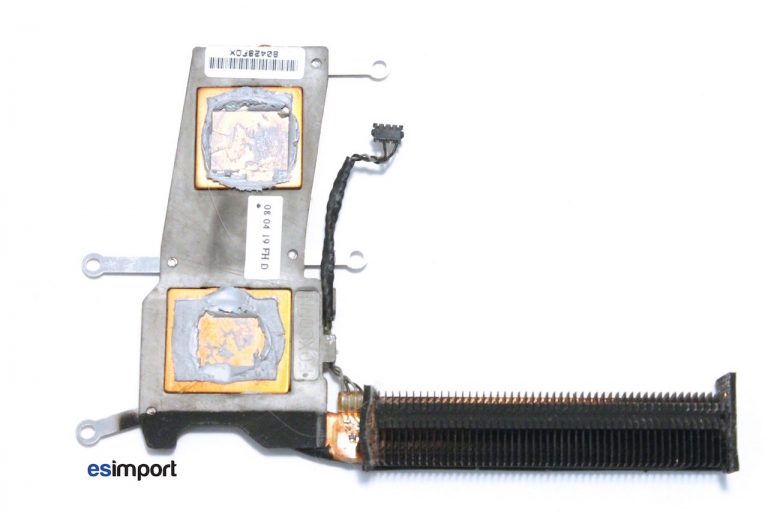

Le refroidisseur devra d’abord être nettoyé de l’ancienne pâte :

Changement carte mère macbook A1181

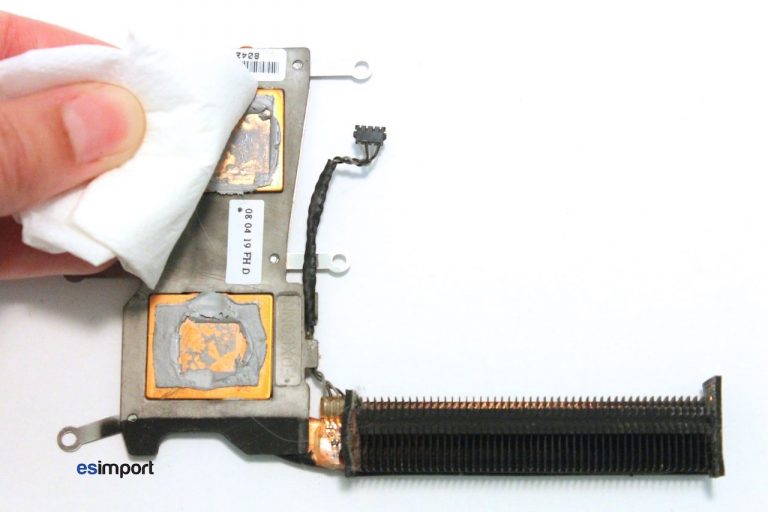

Pour ce faire, nettoyer simplement à l’aide d’un chiffon et d’un peu d’alcool à 90° les 2 surfaces enduites de l’ancienne pâte thermique :

Changement carte mère macbook A1181

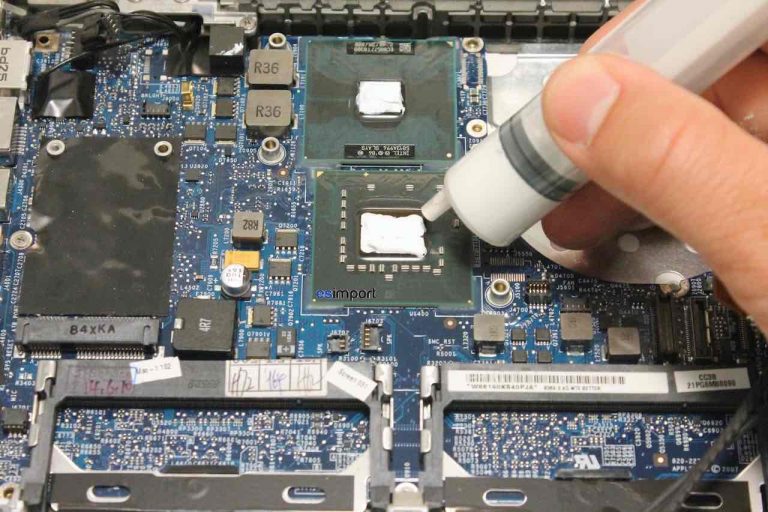

Placer et visser ensuite la carte mère sur le châssis en veillant bien à ne pas oublier la vis située sur le coin supérieur droit (elle sera ensuite inaccessible car cachée par le radiateur). Enduire les deux processeurs avec la nouvelle pâte thermique :

Changement carte mère macbook A1181

Poser ensuite le refroidisseur sur les processeurs puis le fixer à l’aide des 4 vis.

Le remontage du macbook 13 pouces s’effectue dans le sens chronologique inverse.
