Changer les haut-parleur sur un MacBook Pro 13 pouces 2013

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces A1502 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

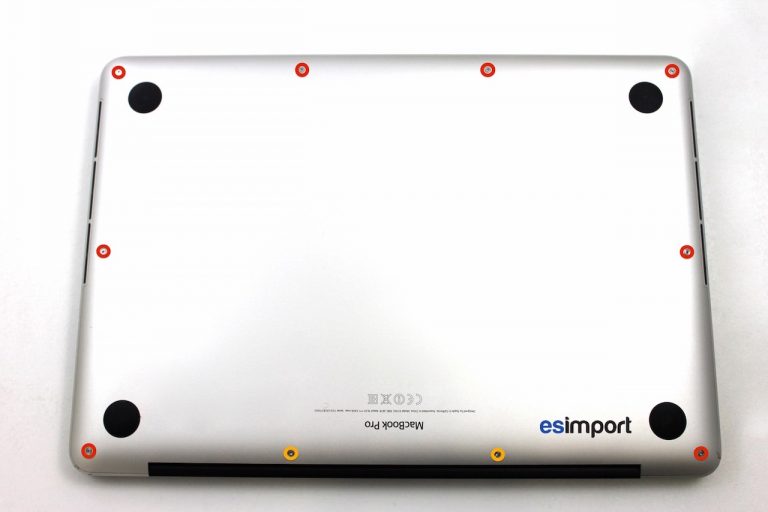

Avec le tournevis pentalobe A1, dévisser les 10 vis du couvercle de fond :

Changement haut-parleurs macbook A1502

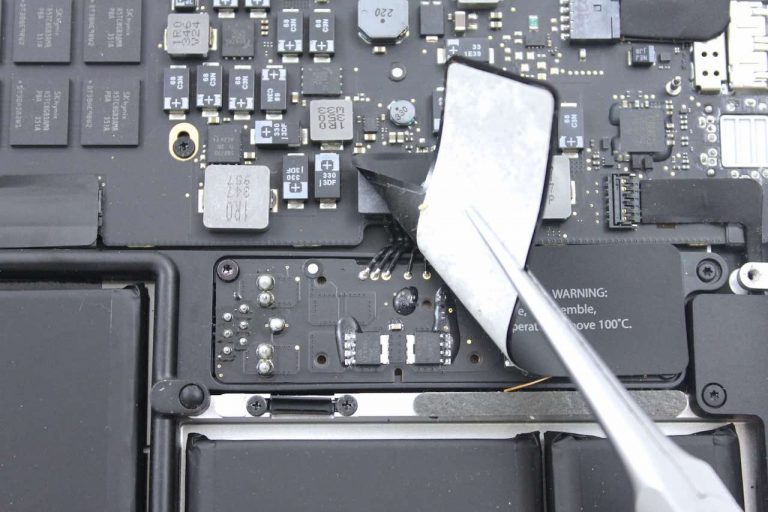

Décoller l’adhésif qui masque le connecteur de la batterie à l’aide d’une pince :

Changement haut-parleurs macbook A1502

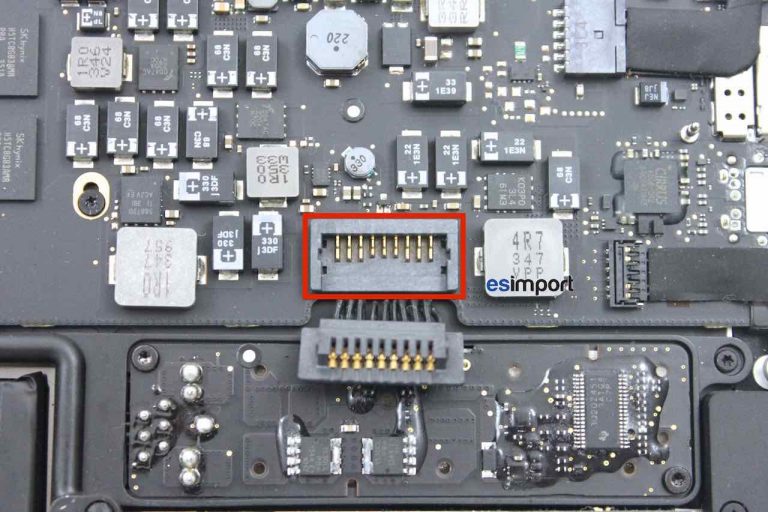

Déconnecter la batterie à l’aide du spudger :

Changement haut-parleurs macbook A1502

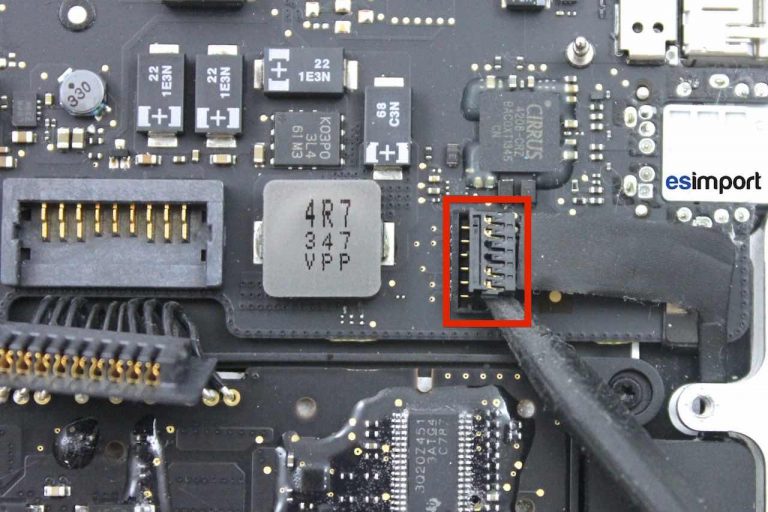

Toujours avec le spudger, déconnecter le haut-parleur droit. Attention ce type de connecteur est assez fragile. Glisser le spudger en dessous et faire levier pour le déclipser :



Changement haut-parleurs macbook A1502

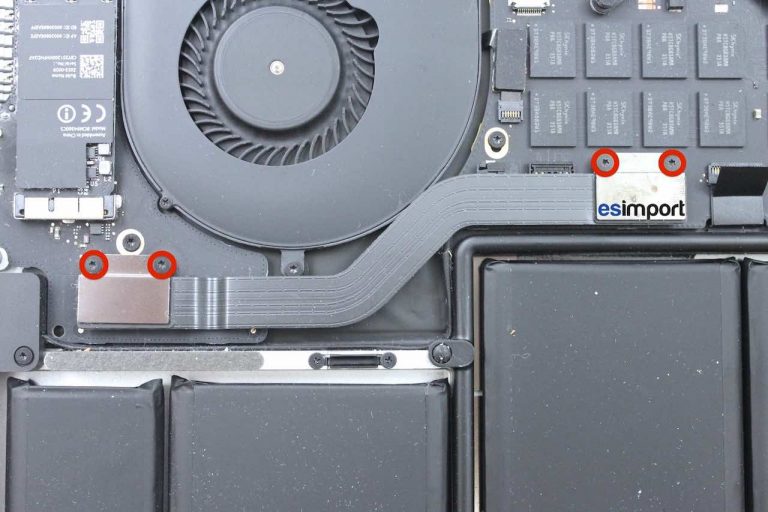

Avec le tournevis torx 5, retirer les 4 vis puis dégager les 2 pièces métalliques qui sécurisent la connexion de cette nappe de liaison carte-fille/carte-mère:

Changement haut-parleurs macbook A1502

Avec le spudger, déconnecter maintenant cette nappe de la carte-mère du macbook pro 13 pouces:

Changement haut-parleurs macbook A1502

Changement des haut-parleurs sur un MacBook pro 13 pouces A1502 2013

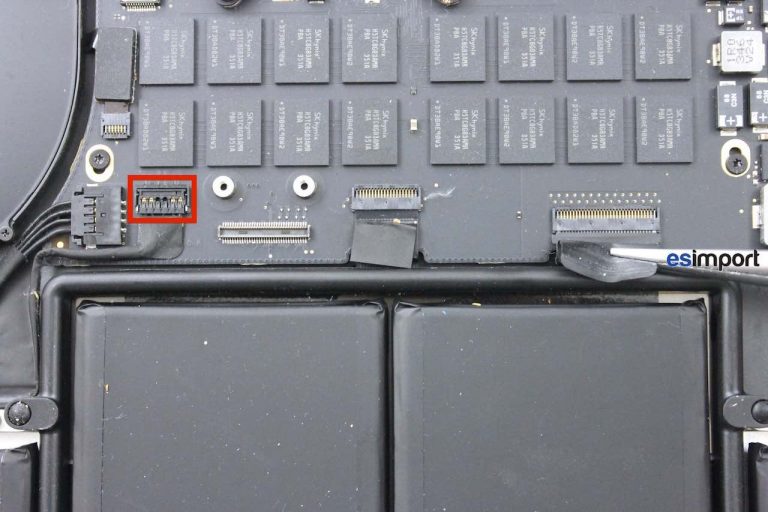

Une fois cette nappe retirée, vous avez accès au connecteur du haut-parleur gauche. Le déconnecter avec le spudger de la même façon que le haut-parleur droit :

Changement haut-parleurs macbook A1502

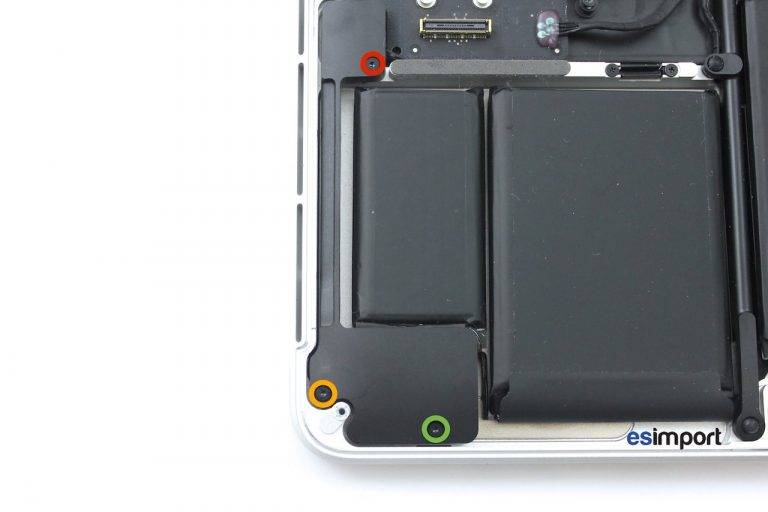

Dévisser les 3 vis du bloc haut-parleur gauche. Bien noter les tailles différentes des vis pour en faciliter le remontage :

Changement haut-parleurs macbook A1502

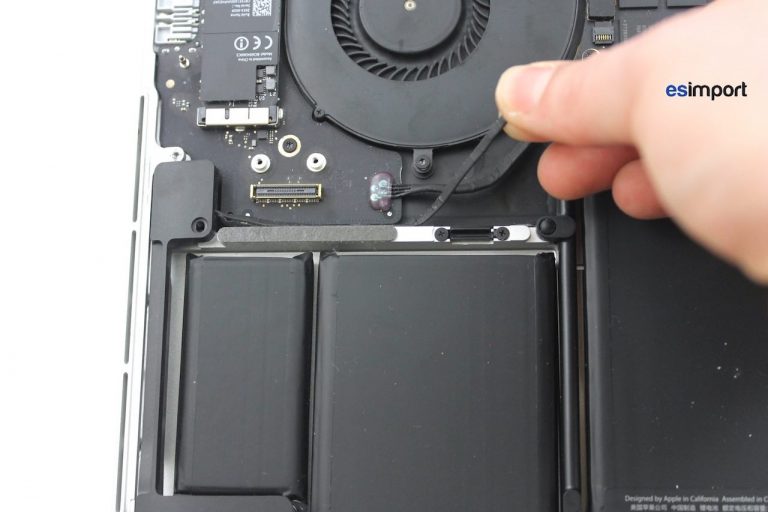

Décoller le câble du haut-parleur gauche puis le retirer le bloc :

Changement haut-parleurs macbook A1502

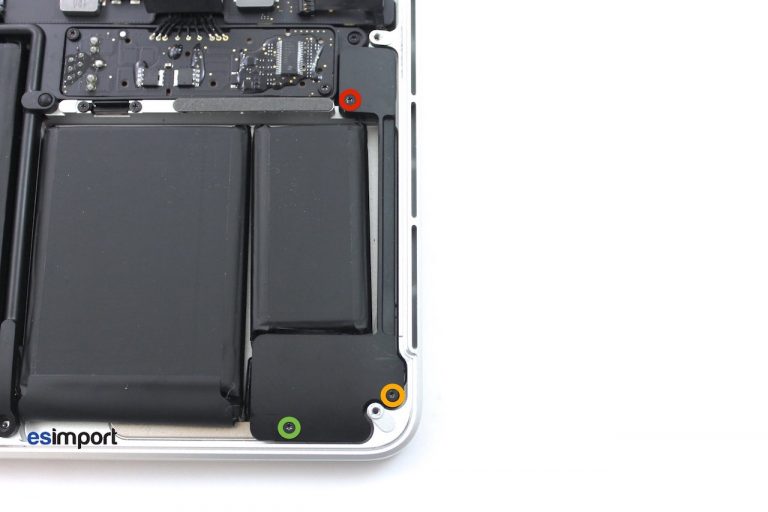

Retirer les 3 vis du bloc haut parleur droit avec le tournevis torx 5 :



Changement haut-parleurs macbook A1502

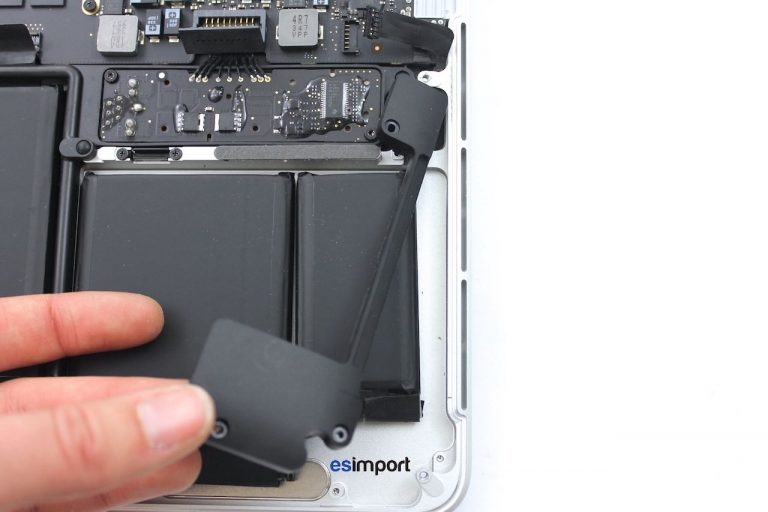

Retirer le bloc de la coque du macbook en prenant soin de contourner la patte de fixation du couvercle de fond :

Changement haut-parleurs macbook A1502

Remplacer les haut-parleurs et les connecter. Effectuer un test avant de replacer définitivement les vis.

Le remontage s’effectue dans le sens chronologique inverse.
