Changer l’écran sur un MacBook Pro 13 pouces 2013

Ce tutoriel vous guidera pas à pas pour le changement de l'écran sur un MacBook A1502 2013.

Dans le cas où votre MacBook présente plusieurs défauts comme un écran LCD défectueux et des rayures, il est préférable de changer l'écran retina macbook pro 13 complet. Cela le rénovera tant sur le plan fonctionnel qu’esthétique.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

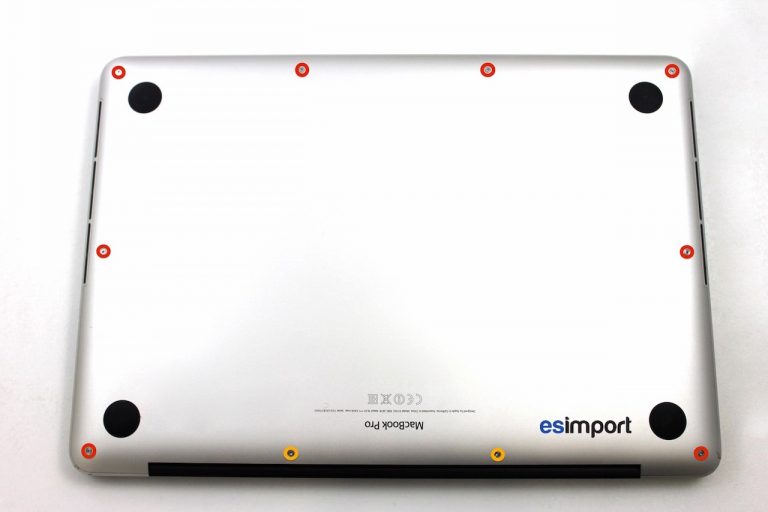

Avec le tournevis pentalobe A1, dévisser les 10 vis du couvercle de fond :



Changement écran macbook A1502

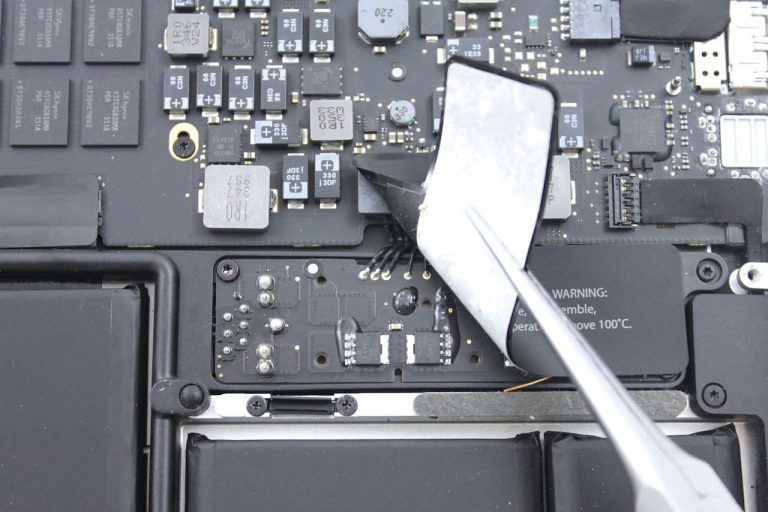

Décoller l’adhésif qui masque le connecteur de la batterie à l’aide d’une pince :

Changement écran macbook A1502

Déconnecter la batterie du macbook A1502 de la carte-mère à l’aide du spudger :

Changement écran macbook A1502

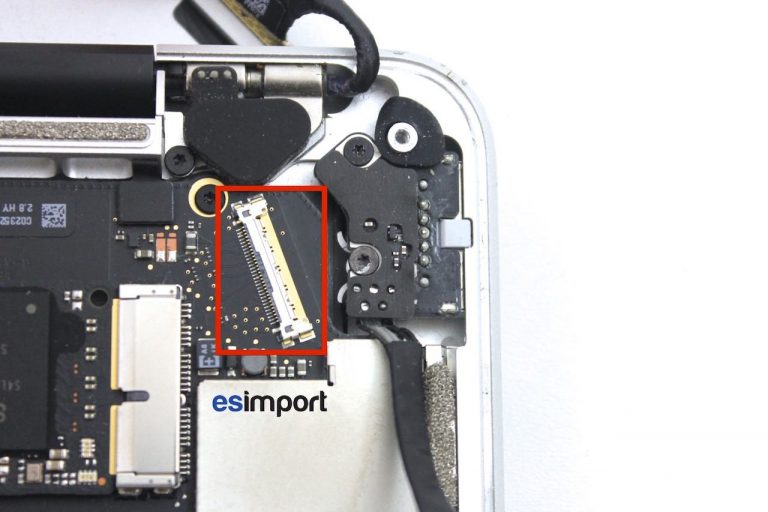

Déconnecter le câble vidéo LVDS en soulevant le pivot à 90° avant de dégager le câble :

Changement écran macbook A1502

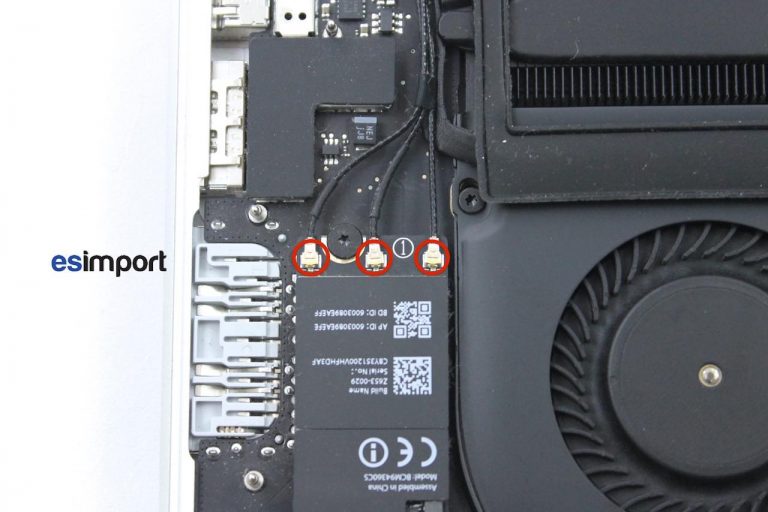

Glisser le spudger sous les antennes WiFi/BlueTooth afin de les déconnecter :

Changement écran macbook A1502

Déconnecter le câble caméra iSight :

Changement écran macbook A1502

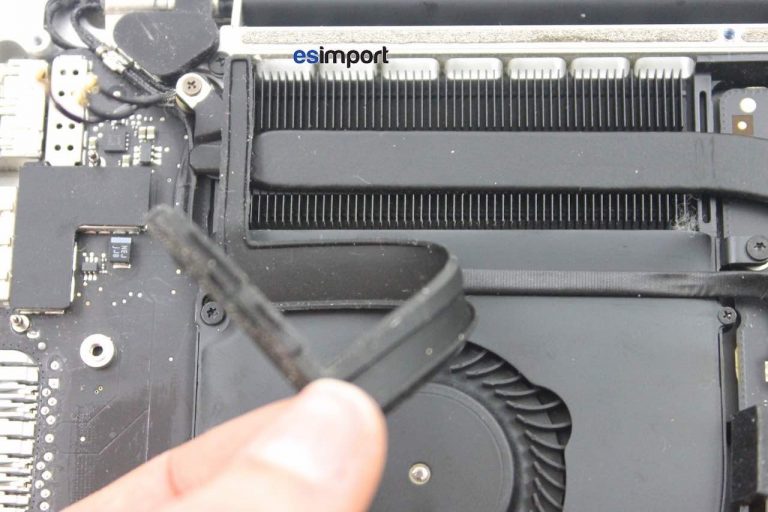

Retirer le caoutchouc anti-vibrations du ventilateur :

Changement écran macbook A1502

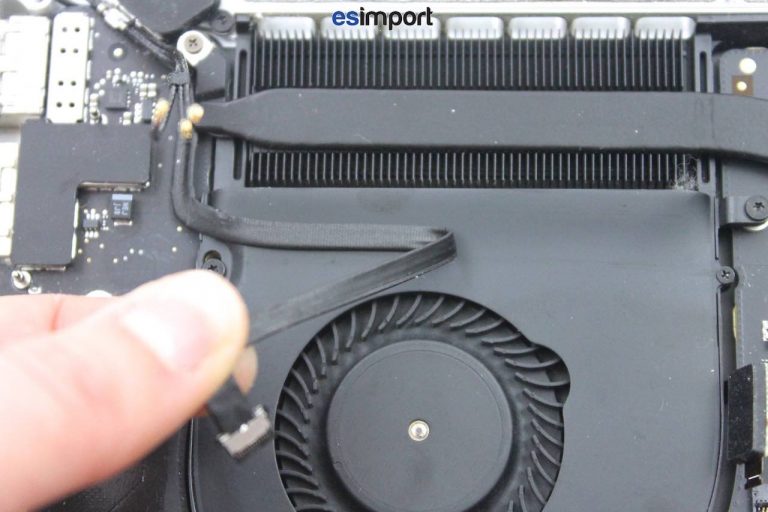

Décoller le câble iSight qui passe par dessus le ventilateur :

Changement écran macbook A1502

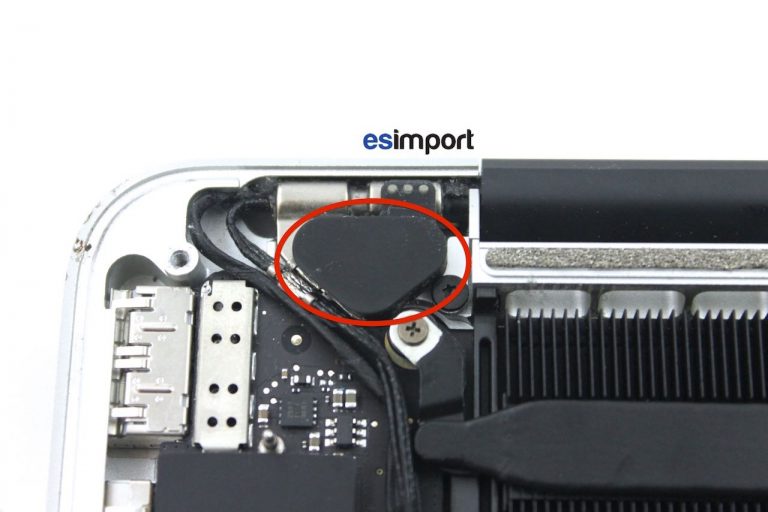

Avec le spudger, retirer l’embout qui masque les charnières gauche et droite :

Changement écran macbook A1502

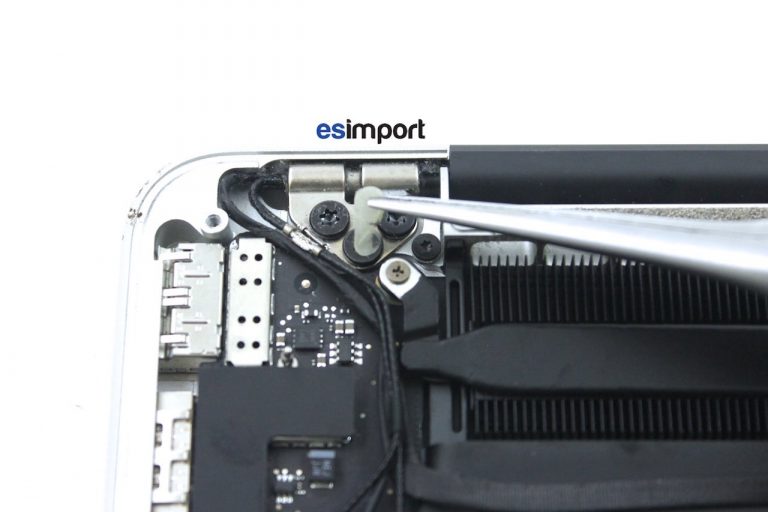

Retirer la colle qui se trouve sur les vis des charnières à l’aide d’une pince :

Changement écran macbook A1502

Changer la dalle sur un MacBook pro retina A1502 2013

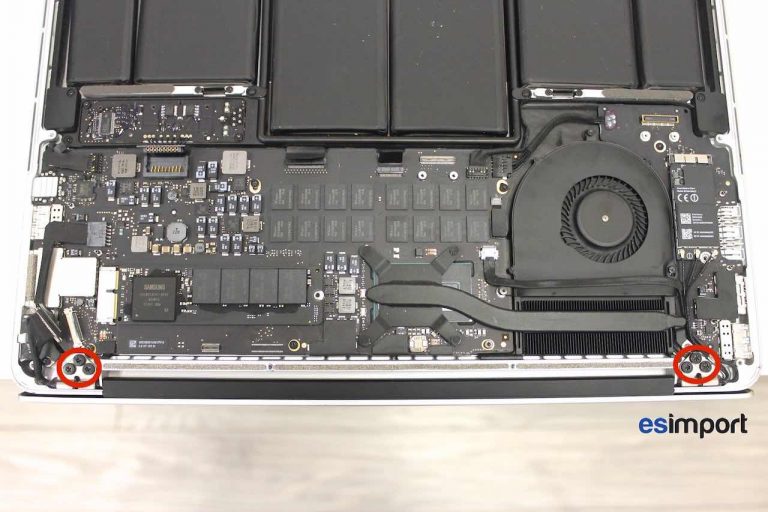

Placer le MacBook ouvert à 90° sur la tranche d’une table. Avec le tournevis torx 9, dévisser les 6 vis des charnières :

Changement écran macbook A1502

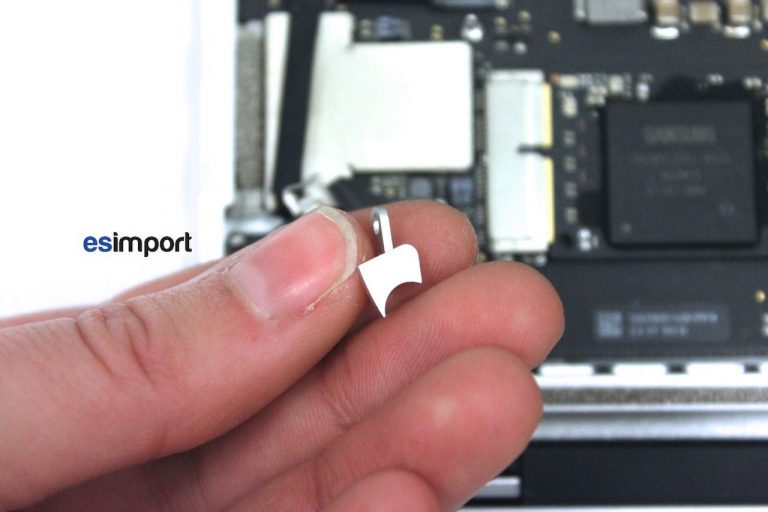

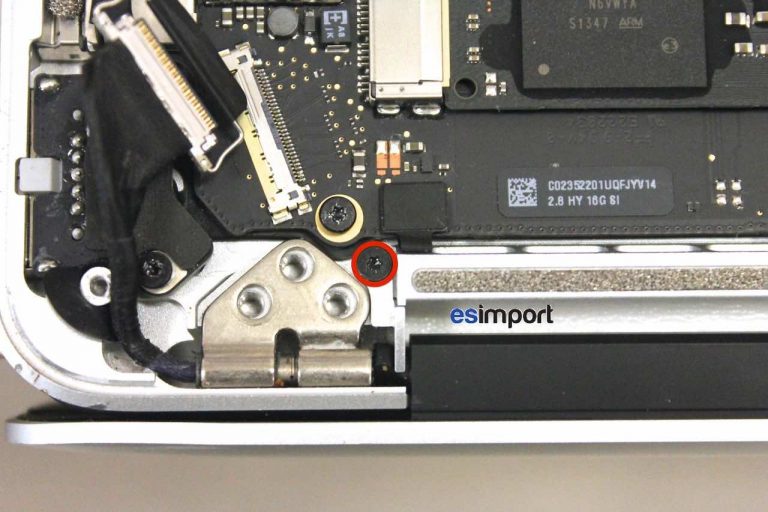

L’écran est encore retenu par 2 petits caches métalliques. Retirer la vis avec le tournevis torx 5 :

Changement écran macbook A1502

Changement écran macbook A1502

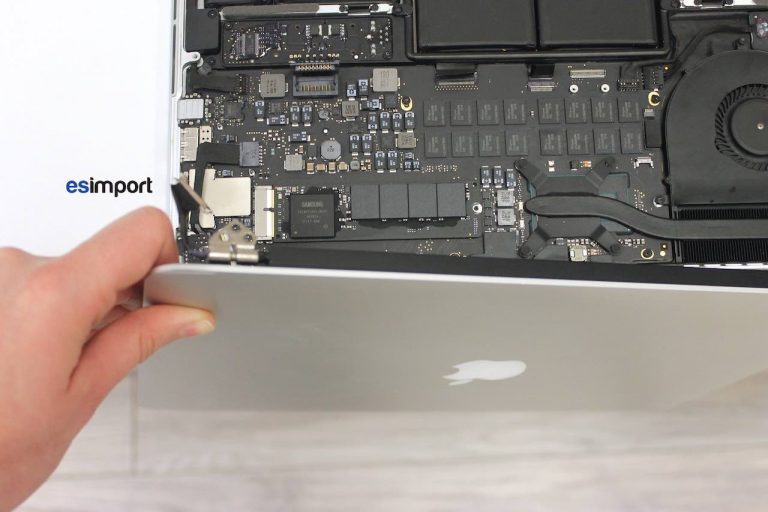

L’écran peut désormais être retiré en le dégageant par le haut :

Changement écran macbook A1502

Le remplacer par le nouveau et visser provisoirement 1 vis sur chaque charnière. Connecter les câbles LVDS, Caméra ainsi que les antennes Wifi/BlueTooth. Reconnecter la batterie et allumer l’appareil pour tester ces fonctionnalités. Vérifier également le bon positionnement de l’ensemble écran avec le châssis. Il est possible de rectifier ce réglage en dévissant les vis Torx.

Si aucun défaut n'a été constaté, le remontage du macbook pro retina s’effectue dans le sens chronologique inverse.
