Changer le connecteur MagSafe d'un MacBook Pro 13 pouces 2013

Ce tutoriel vous guidera pas à pas pour le changement du MagSafe sur un MacBook pro 13" A1502 de 2013.

Si votre MacBook Pro ne s’allume plus, il se peut que le connecteur d'alimentation du macbook pro, c'est à dire le connecteur magSafe soit en cause. En effet, cette pièce permet l’alimentation de la carte-mère du macbook.

Lorsque le macbook est branché sur secteur, le voyant LED situé sur le chargeur devrait être de couleur verte si la batterie est totalement chargée, ou de couleur orange si la batterie est en charge. Une réinitialisation du contrôleur SMC peut être également nécessaire dans le cas d’un dysfonctionnement des voyants de charge (au démarrage appuyez simultanément sur les touches Maj + Ctrl + Option (de gauche) et sur le bouton d’alimentation).

Si aucun voyant ne s’allume, soit la carte-mère, soit le connecteur Magsafe est défectueux.

Sur ce modèle de MacBook Pro, il n’y a pas besoin de démonter la carte-mère pour effectuer le changement du connecteur d’alimentation MagSafe.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

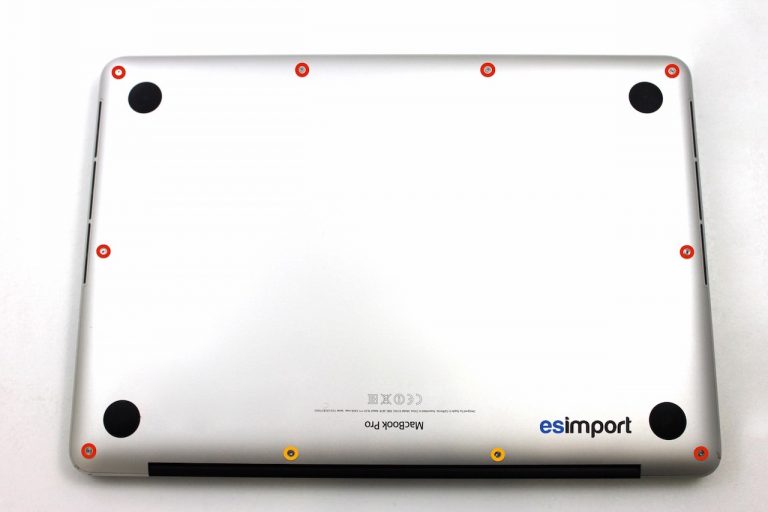

Avec le tournevis pentalobe A1, dévisser les 10 vis du couvercle de fond :

Changement connecteur magsafe macbook A1502

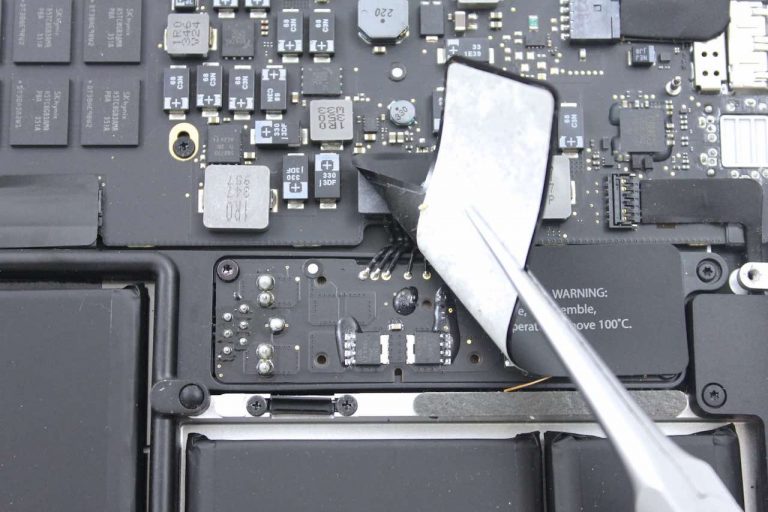

Décoller l’adhésif qui masque le connecteur de la batterie sur la carte-mère du mac à l’aide d’une pince :

Changement connecteur magsafe macbook A1502

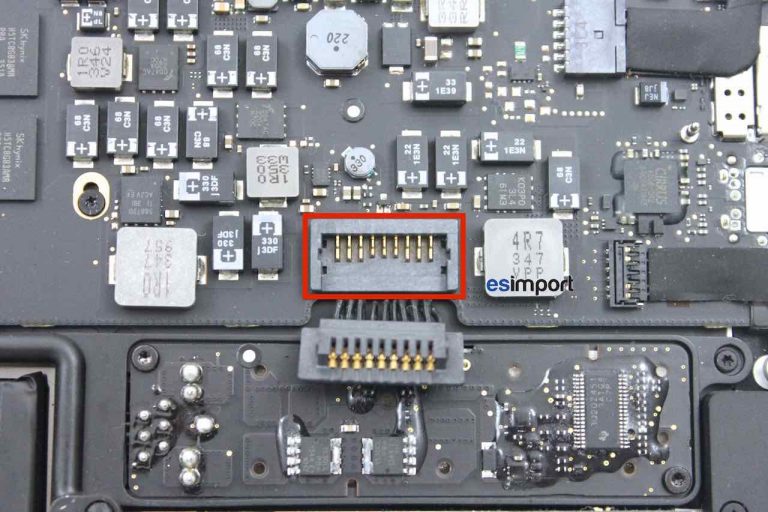

Déconnecter la batterie à l’aide du spudger :

Changement connecteur magsafe macbook A1502

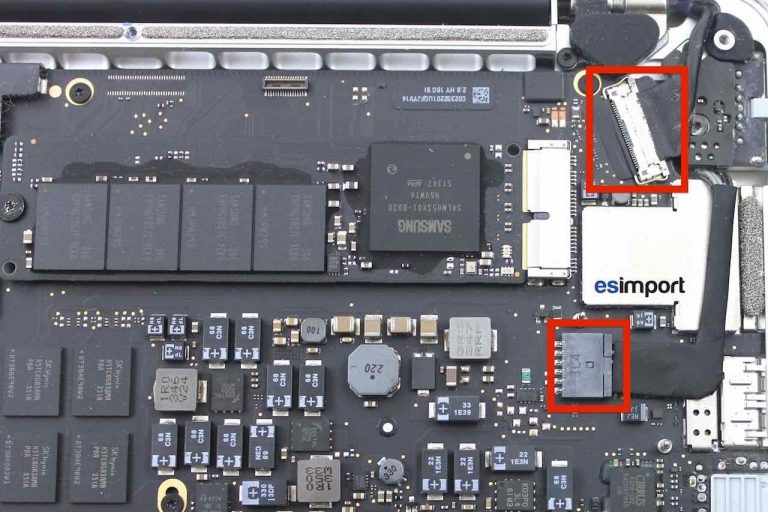

Avec le spudger, déconnecter le câble LVDS en soulevant le pivot à 90° avant de dégager le câble et déconnecter le connecteur Magsafe de la carte-mère :

Changement connecteur magsafe macbook A1502

Changement du MagSafe sur un MacBook 13" A1502 de 2013

Avec le tournevis torx 5, retirer les 2 vis qui fixent le connecteur MagSafe sur le châssis du topcase :

Changement connecteur magsafe macbook A1502

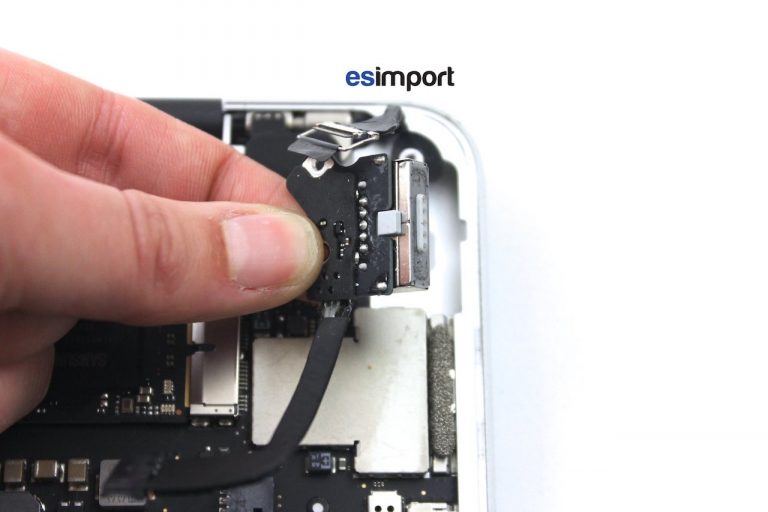

Le connecteur MagSafe peut maintenant être dégagé de la coque du macbook :

Changement connecteur magsafe macbook A1502

Placer le nouveau MagSafe et remonter le macbook pro 13" dans le sens chronologique inverse.
