Changer l’écran sur un macbook pro Retina 13″ 2012

Ce tutoriel vous guidera pas à pas pour la réparation de l'écran d'un macbook pro retina 13 A1425 de 2012.

L’écran pour Macbook pro Retina 13 2012 se change très facilement. Il ne vous faudra qu’une petite heure, pour peu que suiviez avec attention le guide détaillé ci-dessous.



Outils nécessaires :



Pièces nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces 2012 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

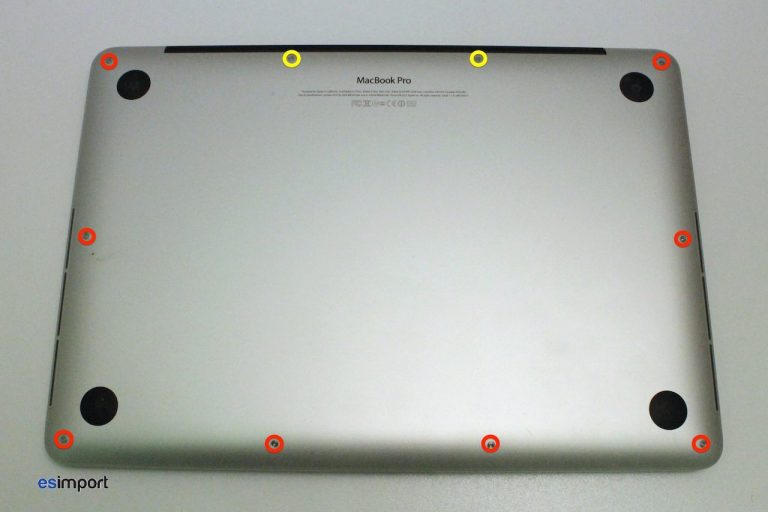

Commencer par dévisser les 10 vis de la coque du macbook pro 13" avec le tournevis pentalobe. Bien noter les tailles différentes des vis :

Changement écran macbook A1425

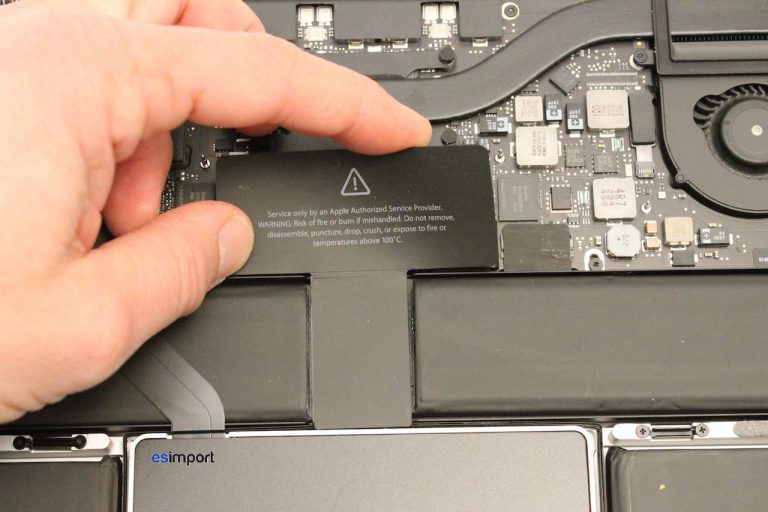

Soulever le cache auto-collant masquant le connecteur de la batterie. Le but est simplement de déconnecter la batterie pour pouvoir changer l’écran. Un autre tutoriel est disponible pour changer entièrement la batterie du mac :

Changement écran macbook A1425

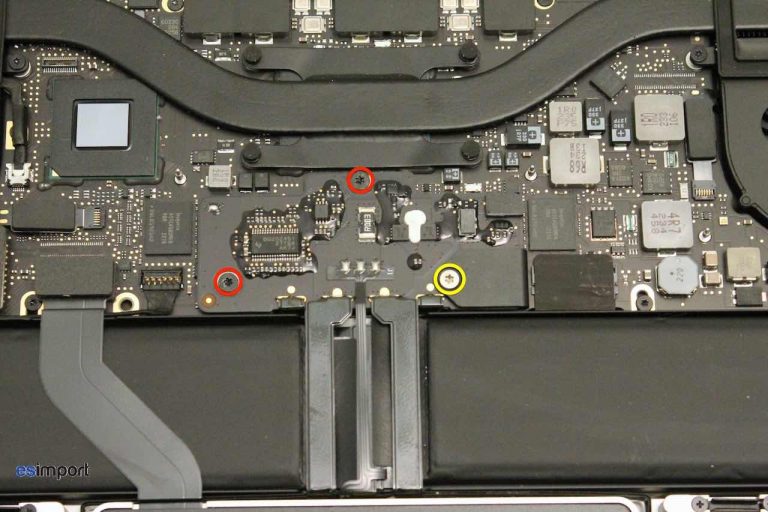

Dévisser au moyen du tournevis torx 6, les 3 vis indiquées ci-dessous sur le connecteur liant la batterie à la carte-mère du macbook pro 13".

Changement écran macbook A1425

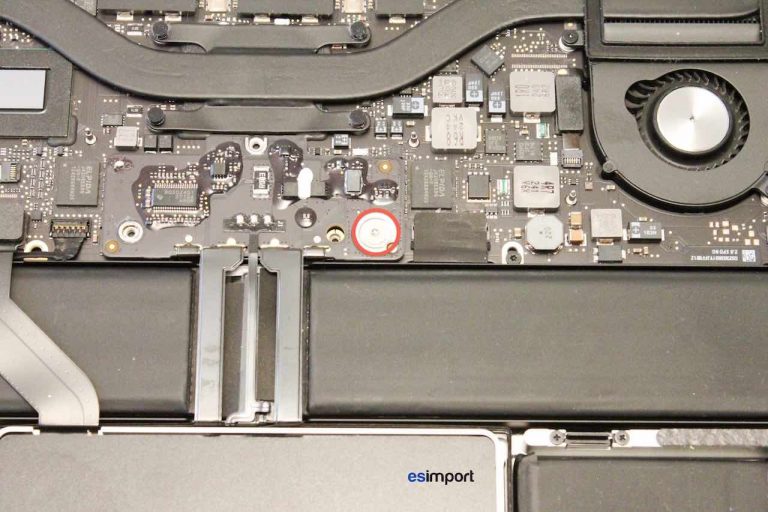

Le cache en plastique noir libère une dernière vis à retirer :

Changement écran macbook A1425

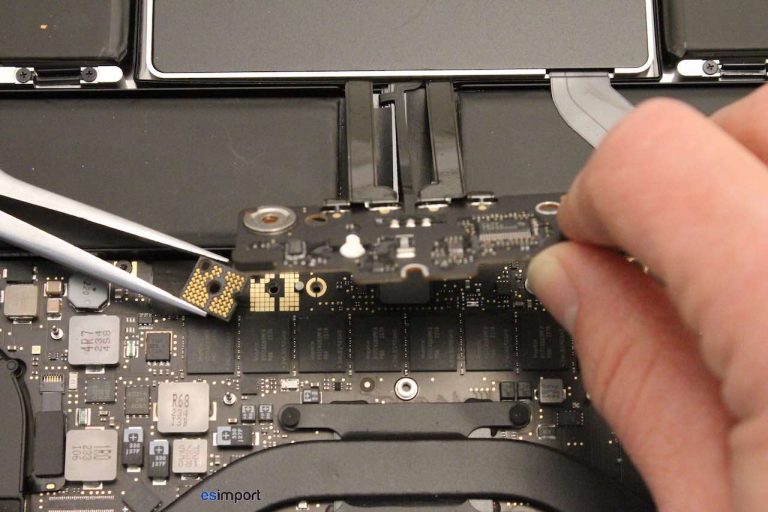

Déposer la petite plaque à l’aide d’une pince. La batterie est désormais déconnectée, vous pouvez dés lors intervenir sans danger sur la carte-mère :

Changement écran macbook A1425

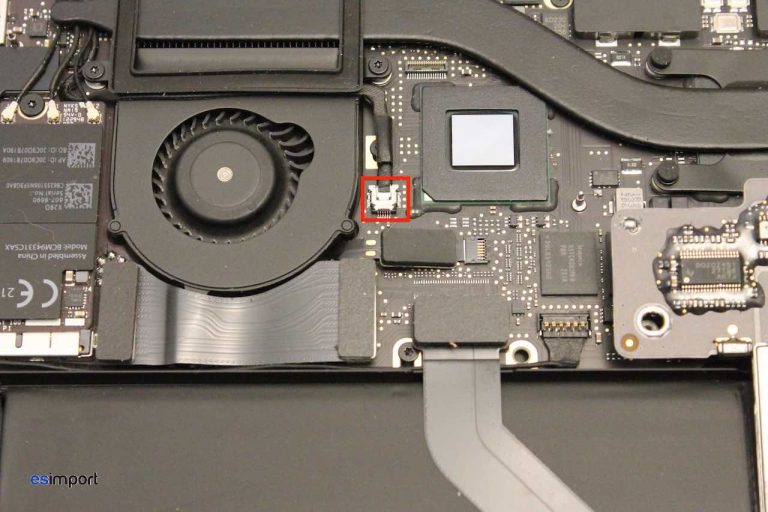

Déconnecter le câble Caméra iSight à l’aide du spudger :

Changement écran macbook A1425

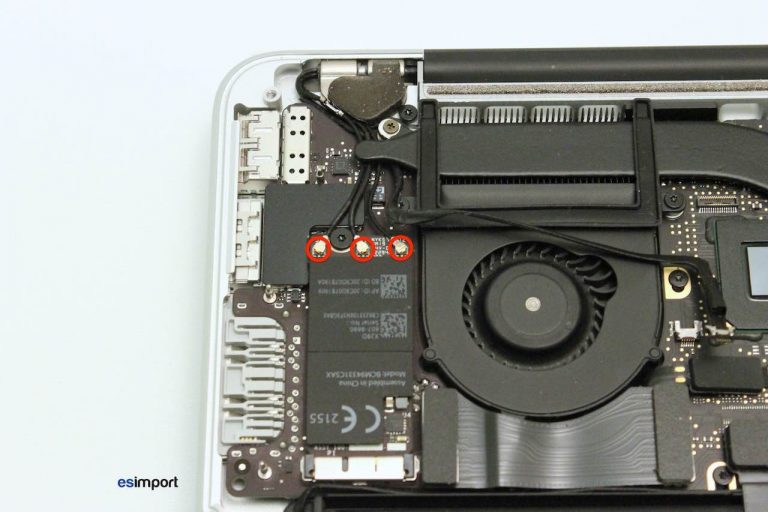

Déconnecter les 3 antennes de la carte Airport :

Changement écran macbook A1425

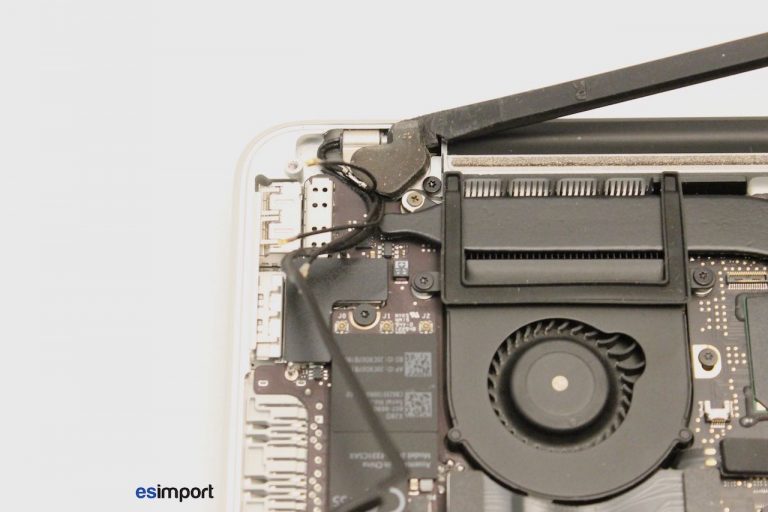

Décoller à l’aide du spudger, l’intercalaire en caoutchouc tendre :

Changement écran macbook A1425

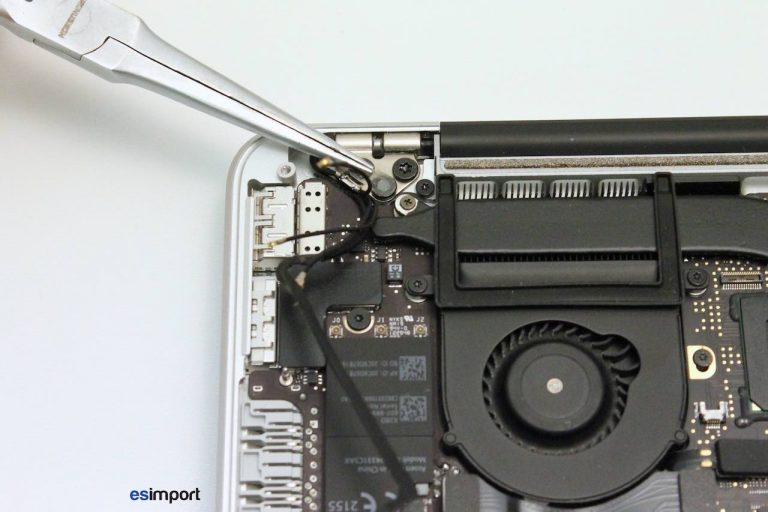

Décoller l’adhésif protecteur avec une pince afin de libérer les 3 vis des charnières qui maintiennent l’ensemble écran sur le topcase :

Changement écran macbook A1425

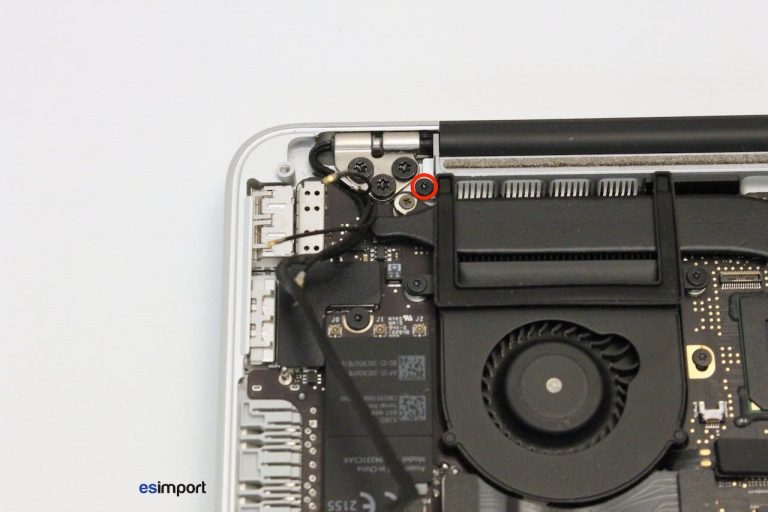

A l’aide d’un tournevis torx 5, dévisser la pièce latérale de jonction en aluminium. Procéder de la même manière de l’autre côté :

Changement écran macbook A1425

Changement de l’écran sur un MacBook pro 13" A1425

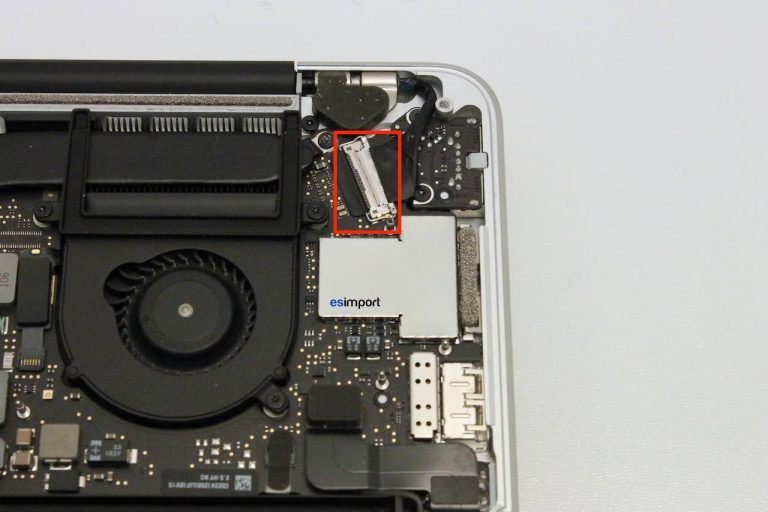

Débrancher le connecteur vidéo LVDS. Ceci se fait en deux temps, soulever en premier lieu le volet pivotant, puis tirer vers l’arrière le connecteur :

Changement écran macbook A1425

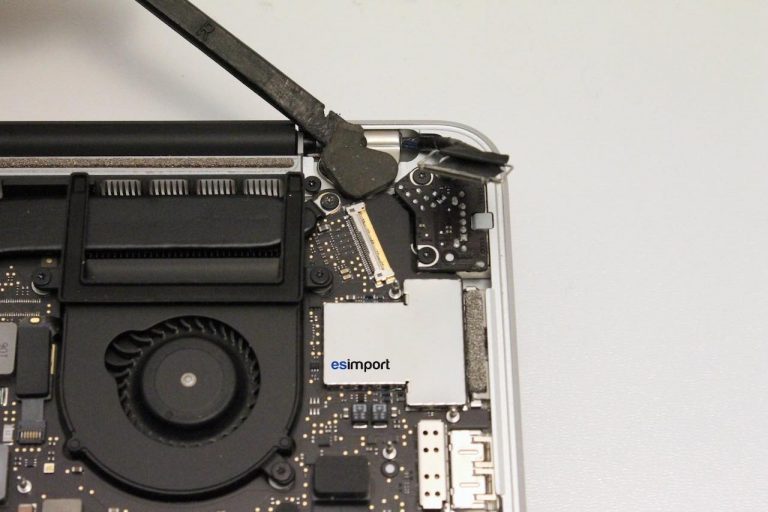

Décoller l’intercalaire en caoutchouc:

Changement écran macbook A1425

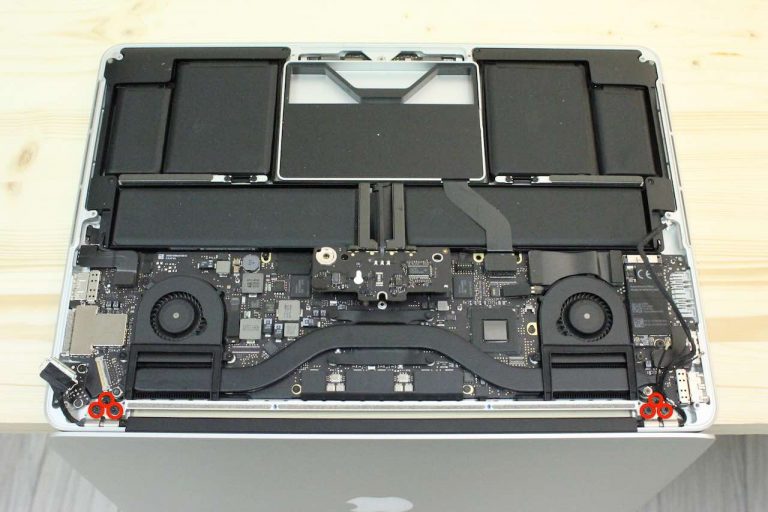

L'écran peut maintenant être totalement séparé du topcase. Pour ce faire, ouvrir le macbook à 90°, puis le disposer sur la tranche d’une table. Il est ainsi assez facile de travailler seul. Dévisser au moyen d’un tournevis Torx 9 les 6 vis des charnières :

Changement écran macbook A1425

L'écran peut désormais être retiré.

Placer le nouvel écran et effectuer un test : connecter provisoirement (afin de garantir le plein accès aux branchements en cas de besoin) le câble vidéo, les antennes wifi/bluetooth et la caméra sur la carte-mère. Rebrancher la batterie et allumer le MacBook. Si l’écran, le wifi/bluetooth et la caméra fonctionnent, le remontage final s’effectue dans le sens chronologique inverse.
