changer prise jack Macbook Pro 13 pouces 2012

Ce tutoriel vous guidera pas à pas pour le changement de la prise jack sur un MacBook pro 13" A1425.

La prise jack est utilisée lorsque une sortie audio est nécessaire, comme par exemple lors de l’utilisation d’un casque. Si cette pièce est défaillante (notamment dans le cas d’une oxydation par liquide), des perturbations sont engendrées qui rendent le diagnostic difficile.

Si le jingle caractéristique Apple au démarrage est présent, mais que le son général disparaît ensuite lorsque l’on augmente le volume à l’aide de la touche F12 avec apparition d’un logo barré, il est fort à parier que la prise jack soit en cause.

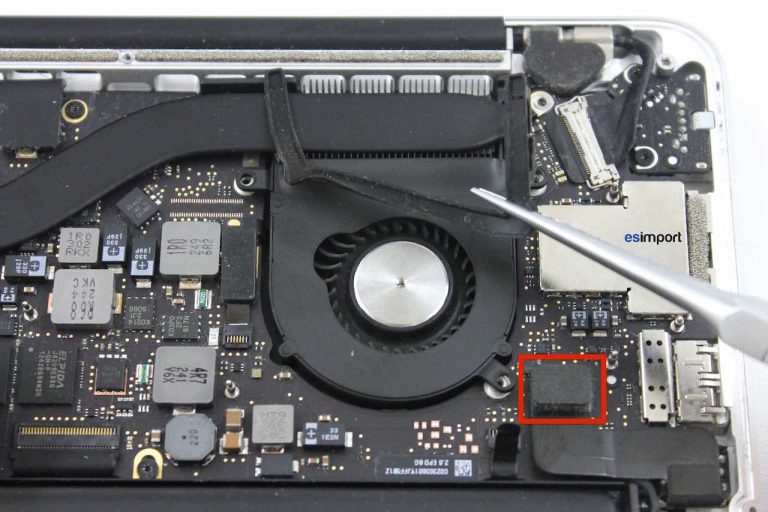

Pour confirme ce diagnostic, il suffit de déconnecter ce bloc jack sur la carte-mère et de redémarrer l’appareil :

Changement prise jack macbook A1425

Si le son réapparaît, la prise jack doit être changée, celle-ci est défectueuse.

Avant de commencer ce démontage, merci de vous référer en premier lieu au tutoriel sur le Démontage de la carte-mère sur Macbook A1425.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Changement de la prise jack sur un MacBook A1425

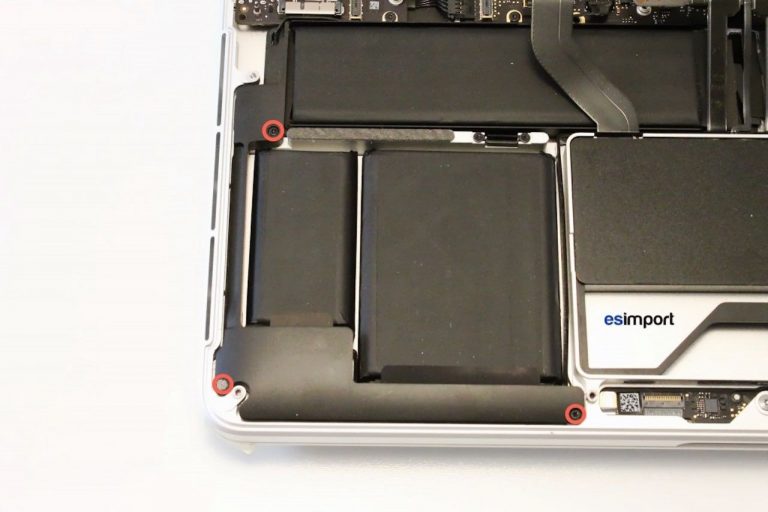

A l’aide du tournevis Torx 5, retirer les 3 vis du bloc haut parleur gauche et le retirer. Bien noter les tailles différentes des vis pour faciliter le remontage :

Changement prise jack macbook A1425

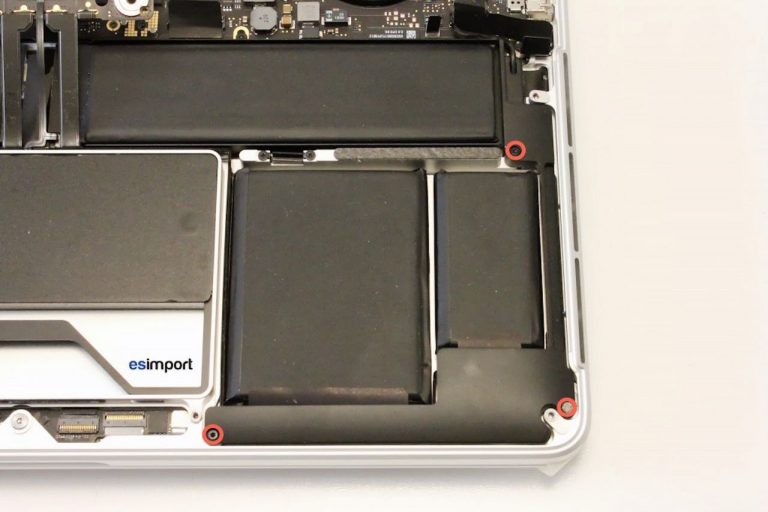

Faire de même pour le bloc haut parleur droit :

Changement prise jack macbook A1425

La prise Jack est désormais accessible.

Dévisser les 2 vis torx 5 qui la maintiennent au topcase et la retirer :

Changement prise jack macbook A1425

Placer le nouveau bloc jack et le revisser. Pour le remontage du mac, suivre les étapes dans le sens chronologique inverse.
