changer le clavier d'un macbook Air 13 pouces 2010

Ce tutoriel vous guidera pas à pas pour le changement du clavier sur un MacBook A1369.

En cas de dommage liquide, bien souvent le clavier est oxydé est devient défaillant. Il faut donc le changer. Apple propose, au sein de son réseau officiel, le remplacement du topcase en aluminium. Nous verrons ici qu’un changement de clavier simple est possible, à peu de frais, évitant ainsi la mise au rebut de l’aluminium (rappelons que l’aluminium est rarement recyclé et fini bien souvent enfoui ou incinéré polluant ainsi l’environnement). En effet le prix d'un clavier est très bas comparé à celui de la coque complète.

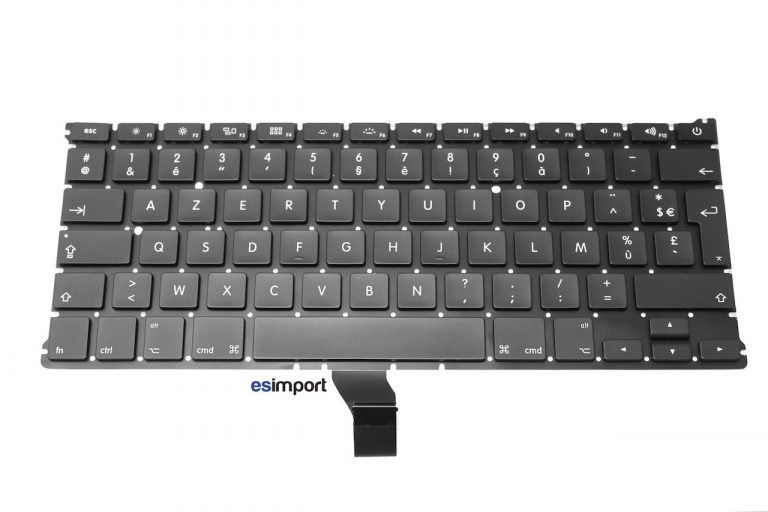

Changement clavier macbook A1369



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

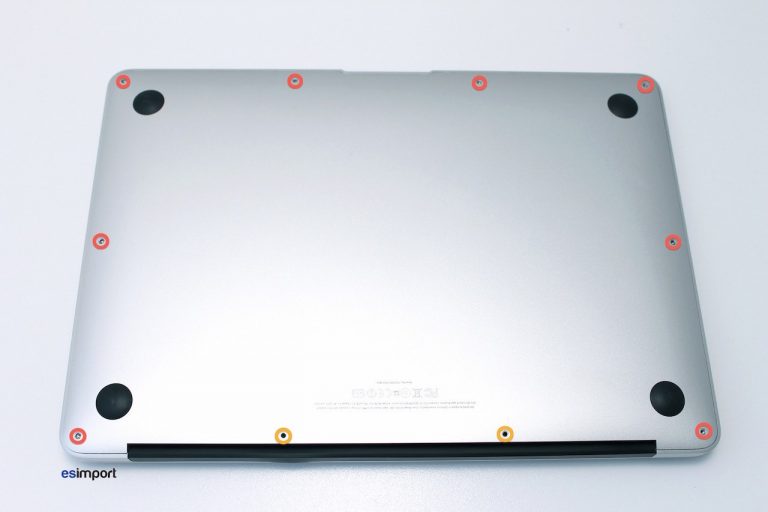

Après avoir protégé la coque, commencer en premier lieu par dévisser les 10 vis du couvercle de fond, ceci à l’aide du tournevis pentalobe :

Changement clavier macbook A1369

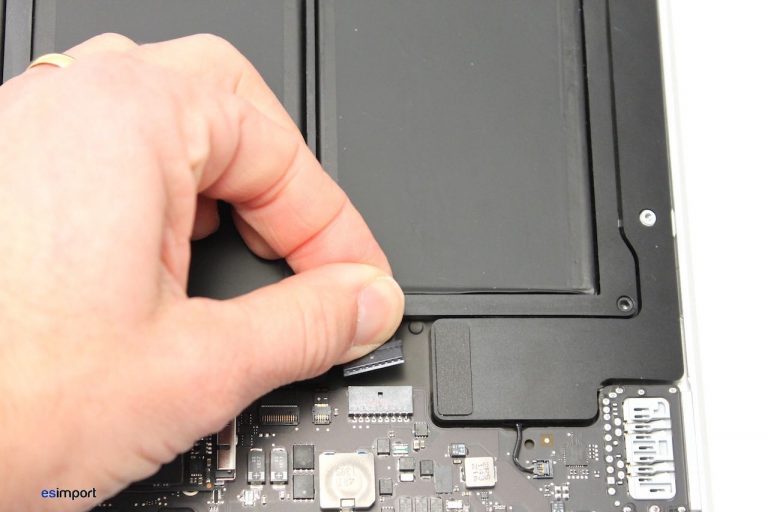

Déconnecter la batterie afin d’éviter tout court-circuit dans la carte-mère du mac:

Changement clavier macbook A1369

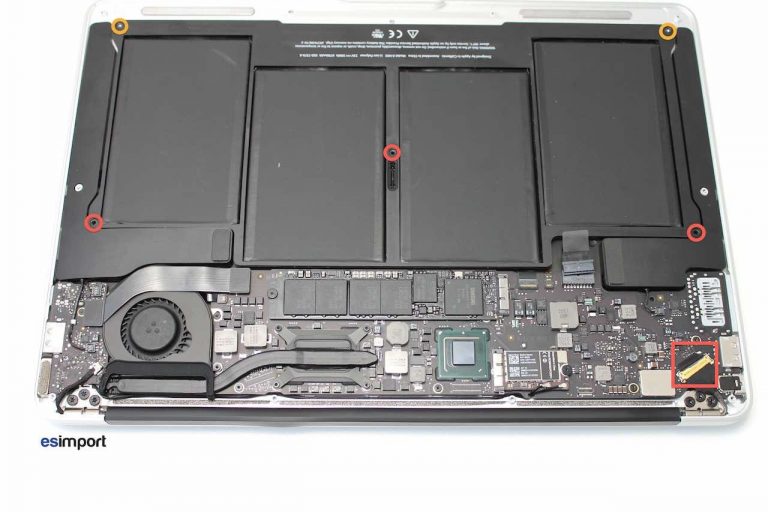

Débrancher le connecteur vidéo LVDS situé sur la carte-mère. dévisser, puis dégager la batterie. Attention, cette batterie, de nouvelle génération, ne possède pas d’enveloppe extérieure jouant le rôle de coque, maintenant les 4 éléments. Il faut donc la manipuler très délicatement :

Changement clavier macbook A1369

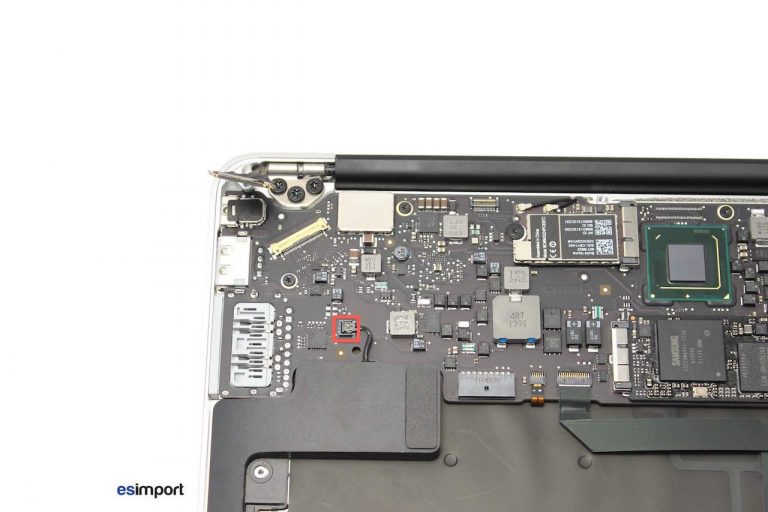

Débrancher le connecteur du haut-parleur droit :

Changement clavier macbook A1369

Décoller délicatement, au besoin en s’aidant de chaleur, le haut-parleur en plastique de la coque du macbook air :

Changement clavier macbook A1369

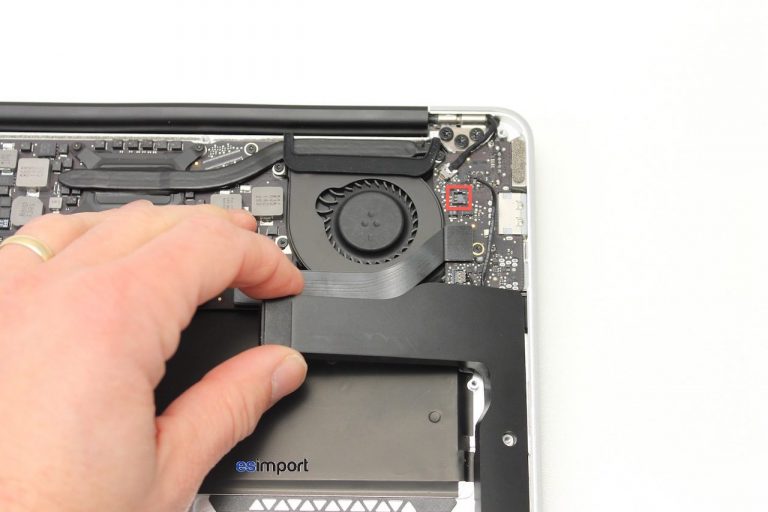

Faire de même pour le haut-parleur gauche :

Changement clavier macbook A1369

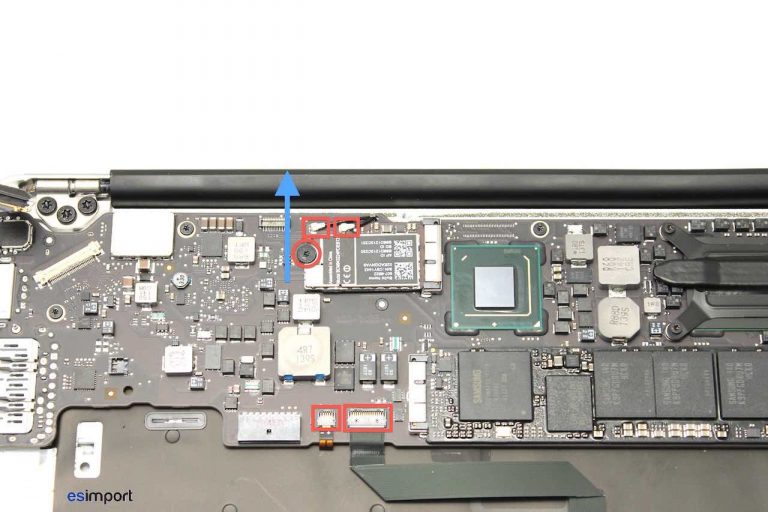

Déconnecter les deux antennes WIFI, dévisser la vis torx 6, puis retirer la carte Airport en la faisant basculer. Dégager le câble le long de la carte-mère  du mac. déconnecter le trackpad et la nappe du rétro-éclairage en faisant d’abord pivoter vers le haut le volet, puis en tirant délicatement la nappe :

Changement clavier macbook A1369

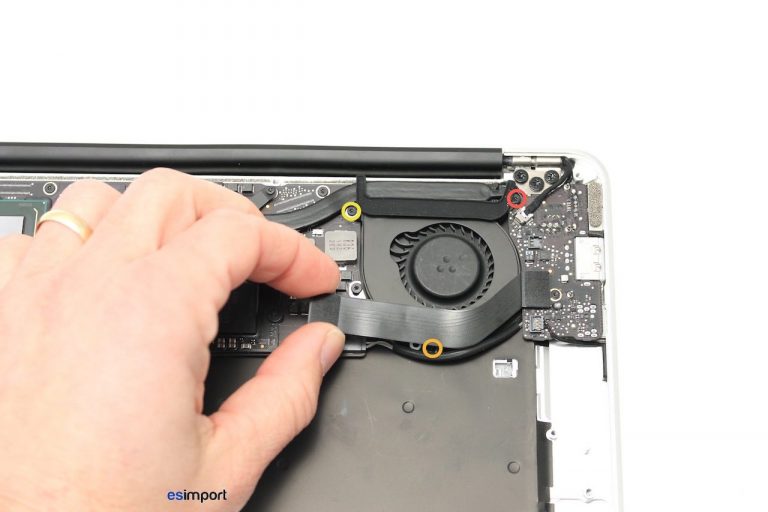

Dévisser les 3 maintenant le ventilateur. Bien repérer leur position, celles-ci étant de longueur différente :

Changement clavier macbook A1369

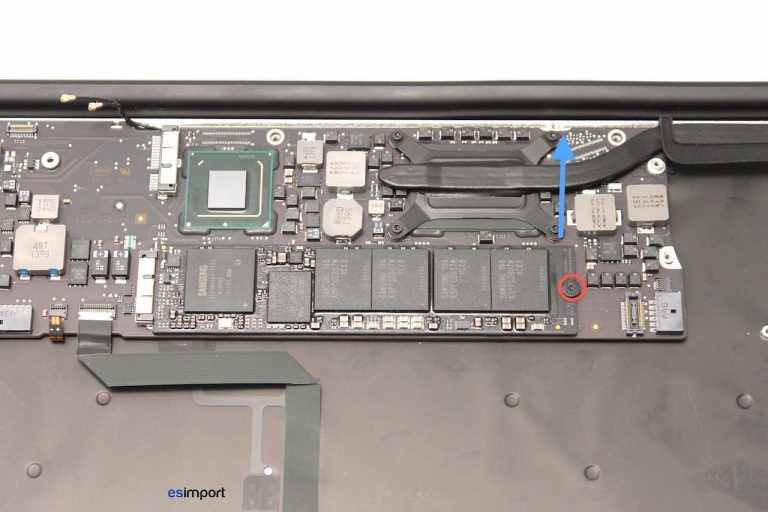

Dévisser l’ensemble SSD (le macbook air étant dépourvu de disque dur mécanique), soulever délicatement vers le haut suivant la flèche bleue, puis le dégager du connecteur :

Changement clavier macbook A1369

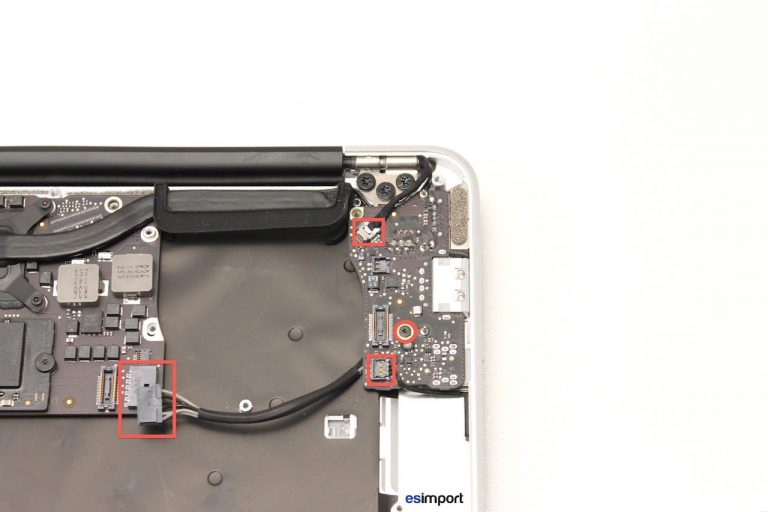

Débrancher les 3 connecteurs, dévisser à l’aide du tournevis torx 6 la carte Magsafe, puis la dégager du topcase :

Changement clavier macbook A1369

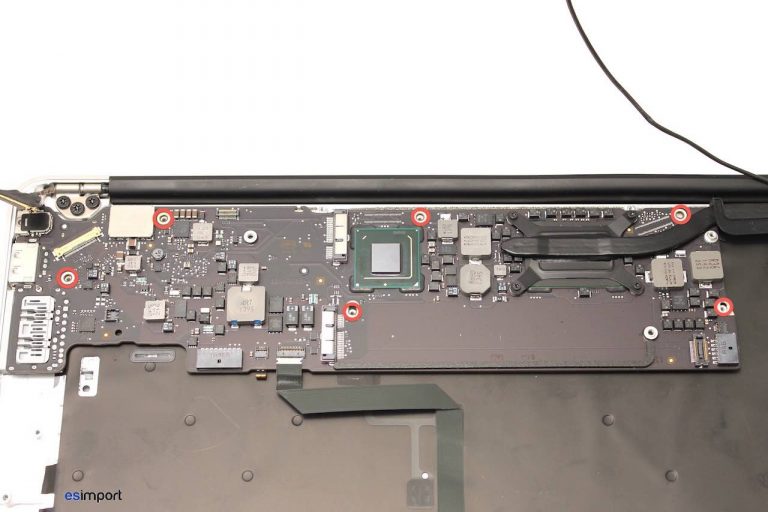

Dévisser les 6 vis torx maintenant la carte-mère du macbook sur le châssis du topcase :

Changement clavier macbook A1369

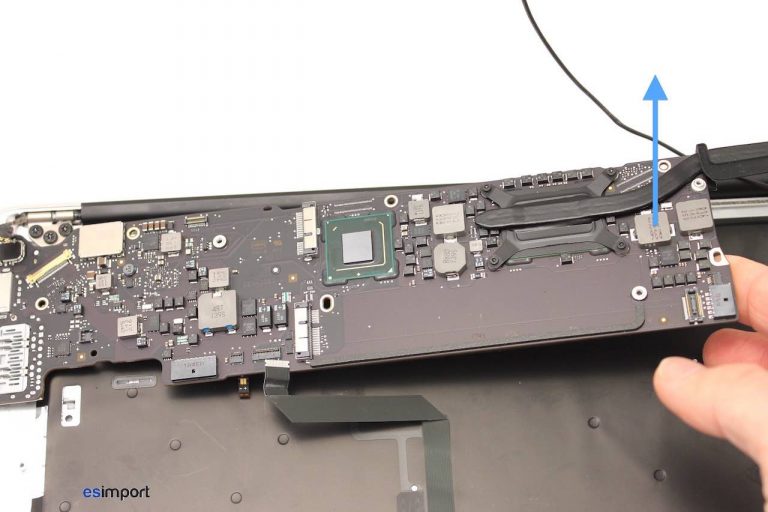

La carte-mère peut à présent être soulevée. Si celle-ci ne vient pas, ne pas forcer, mais vérifier que tous les connecteurs ont bien été débranchés sur la carte:

Changement clavier macbook A1369

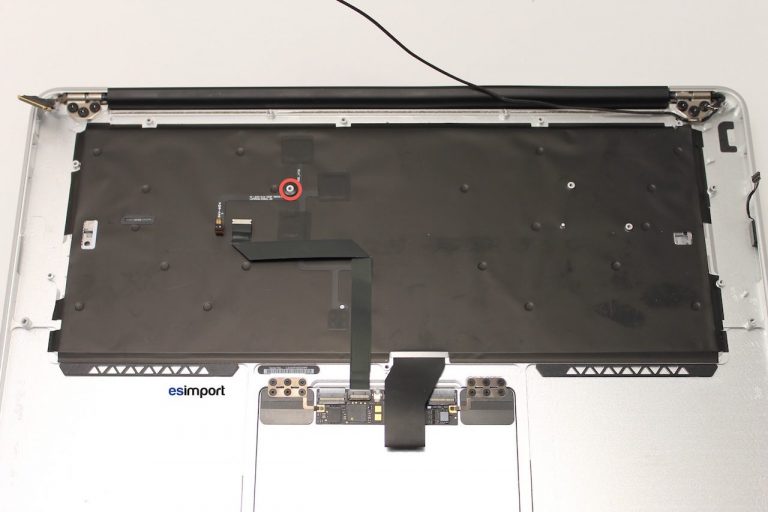

Le macbook devrait se trouver dans cet état-là. Retirer l’anneau élastique en caoutchouc maintenant le feuillet du rétro-éclairage dans le topcase du mac :

Changement clavier macbook A1369

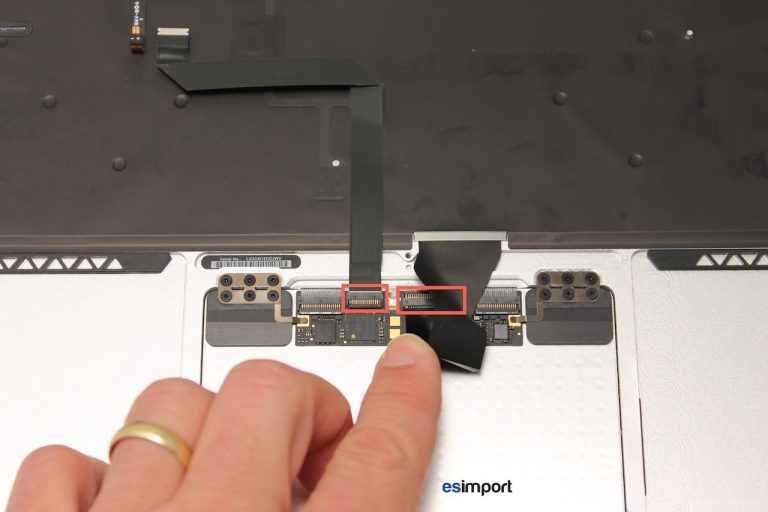

Le clavier est relié au trackpad par une nappe, lui-même relié à la carte-mère par une autre nappe. Déconnecter ces deux branchements. Attention, ces deux connecteurs sont du type ‘soulever-tirer’, et fonctionnent en deux temps: 1-soulever le volet pivotant, au moyen d’un spudger, 2- dégager la nappe :

Changement clavier macbook A1369

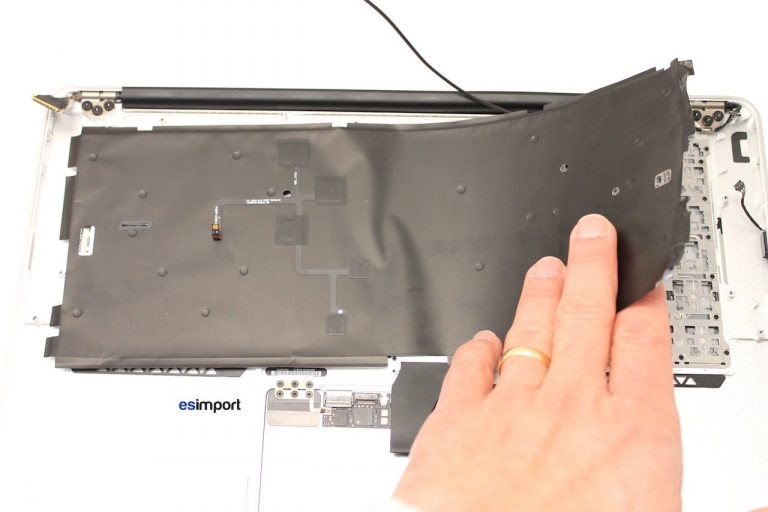

Décoller délicatement du clavier la face externe du feuillet de rétro-éclairage, sans la blesser :

Changement clavier macbook A1369

Changement du clavier sur un MacBook air 13" A1369

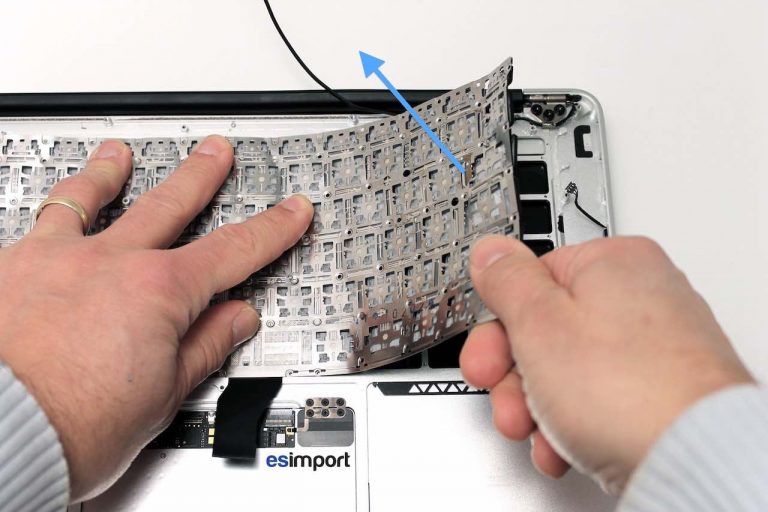

Dévisser les vis noires sur tout le périmètre en premier lieu, puis le clavier étant riveté dans sa partie centrale sur le châssis du topcase, il n’y a pas d’autre choix que d’arracher avec force, et faire sauter les rivets :

Changement clavier macbook A1369

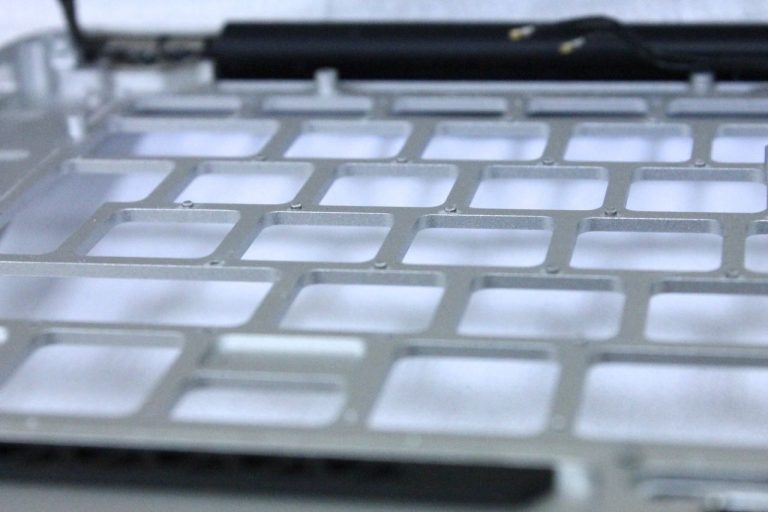

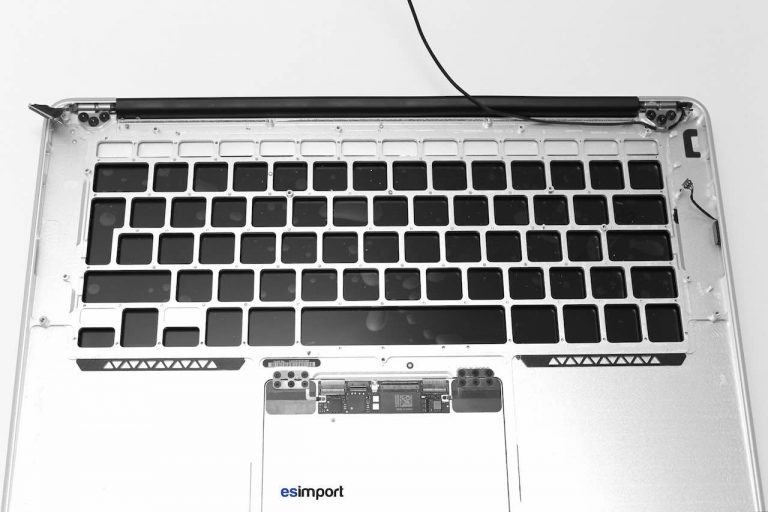

Vérifier la propreté du topcase, en veillant bien à débarrasser tout débris d’aluminium provenant de l’arrachage :

Changement clavier macbook A1369

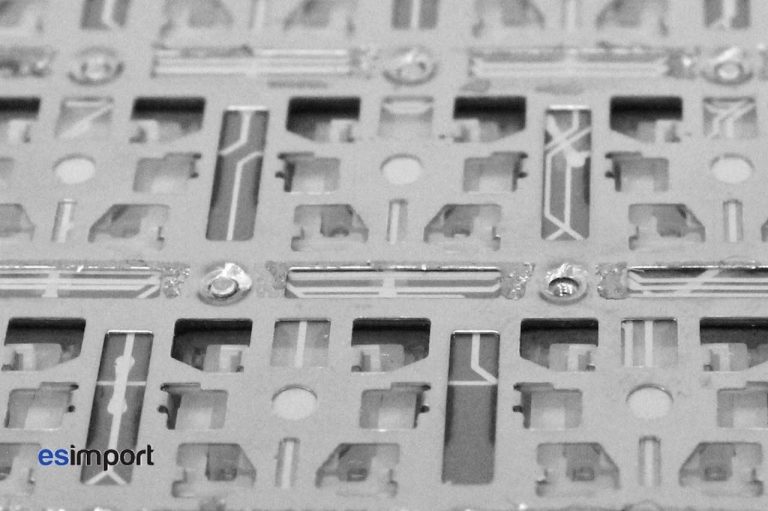

Une fois l’ancien clavier détaché, bien vérifier l’état des rivets sur la coque en alu. il y a deux cas: soit le rivet a été emporté, laissant une empreinte en creux dans le topcase (ce qui est souhaité), soit le rivet est resté en place et reste en relief sur la châssis du mac :

Changement clavier macbook A1369



Détail du clavier logé dans le topcase : position de gauche, rivet en place, position de droite: rivet détaché, il est donc possible d’exploiter cette empreinte filetée en y logeant une vis. Vous trouverez sur notre site un lot de vis supplémentaires pour le remontage du clavier, ce qui vous évite les étapes suivantes de collage :

Changement clavier macbook A1369

Il est possible de protéger l’écran LCD (facilement rayable) par une simple feuille de papier A4. Vous pouvez également ouvrir le macbook air à 90° et le poser sur le coin d'une table, la dalle LCD sera ainsi protégé et vous pourrez travailler sereinement sur le châssis:

Changement clavier macbook A1369

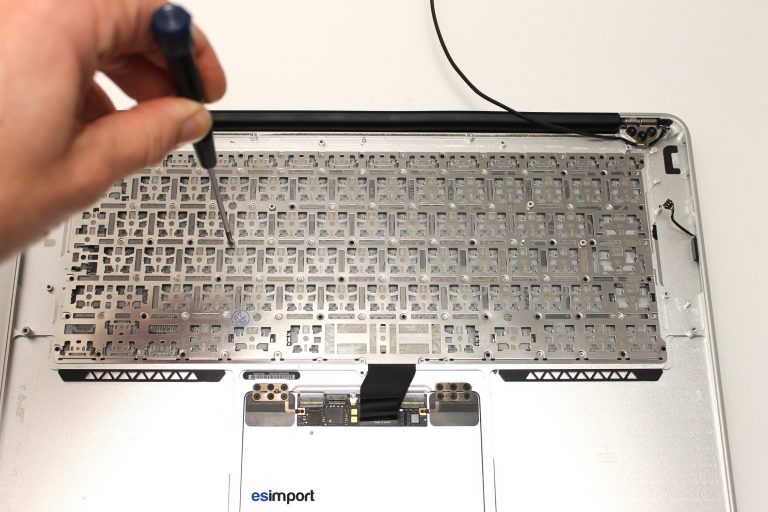

Commencer donc en premier lieu par visser le nouveau clavier sur le topcase en aluminium sur toutes les positions présentant une position en creux, en général sur tout le pourtour, et donc sur les quelques endroits au milieu où un empreinte en creux est apparue. Il est probable qu’il n’y ait pas suffisamment de vis pour couvrir toutes les positions, privilégier alors le milieu du clavier, l’important étant de supprimer l’affaissement du clavier sous la pression des doigts lors de la frappe :

Changement clavier macbook A1369

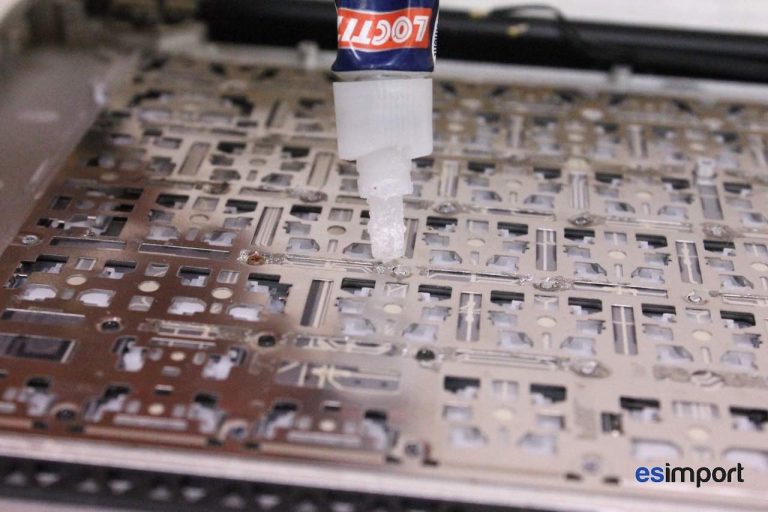

Sur les positions munies de téton, placer une goutte de colle super glue (communément appelée cyanocrylate) afin de maintenir le clavier plaqué sur le topcase. vérifier le collage au bout de quelques minutes en appuyant sur les touches de l’autre côté. Le clavier doit rester parfaitement plaqué contre la surface en alu, et ne doit pas s’affaisser sous la pression des doigts afin de garantir une utilisation agréable :

Changement clavier macbook A1369

Vérifier une dernière fois à l’aide d’un tournevis cruciforme le vissage des vis en place, afin que le clavier soit parfaitement logé tout en contrôlant le montage de l’autre côté. Il est important de ‘peaufiner’ cette étape avant remontage sous peine d’un redémontage ultérieur :

Changement clavier macbook A1369

Achever le montage du macbook  air dans l’ordre chronologique inverse, en n’oubliant pas de tester toutes les fonctions avant le remontage du couvercle de fond.
