Changer la carte-mère sur un MacBook Air 13 pouces 2013

Ce tutoriel vous guidera pas à pas pour le remplacement de la carte-mère sur un MacBook Air 13" A1466 2013.
Le démontage de la carte-mère est indispensable afin de changer le clavier sur le MacBook Air A1466 mi 2013.



Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

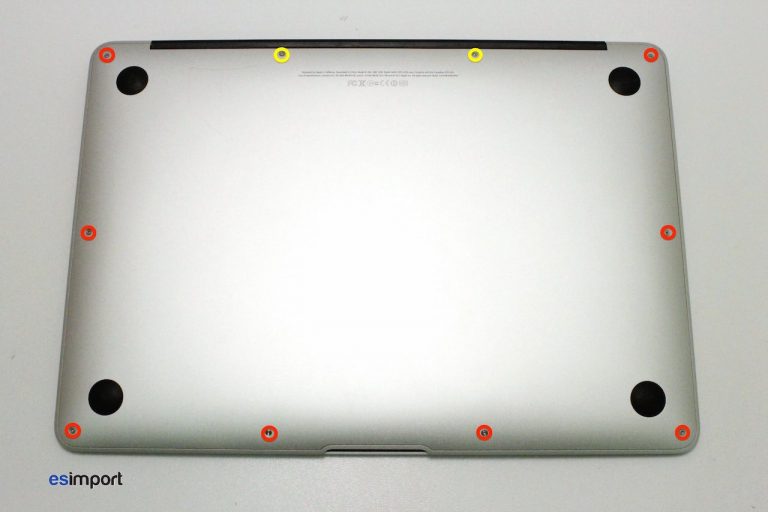

Commencer par dévisser les 10 vis du couvercle de fond à l’aide du tournevis pentalobe :

Changement carte mère macbook A1466

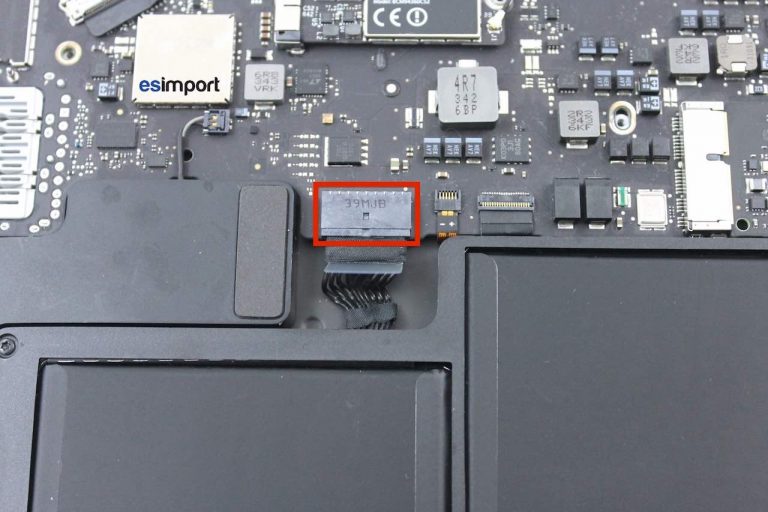

Déconnecter la batterie en tirant sur la languette afin d’éviter tout court-circuit sur la carte-mère :

Changement carte mère macbook A1466

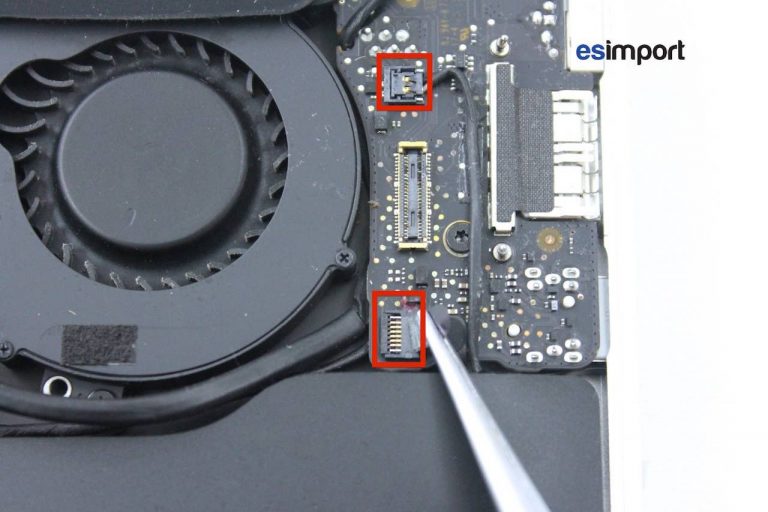

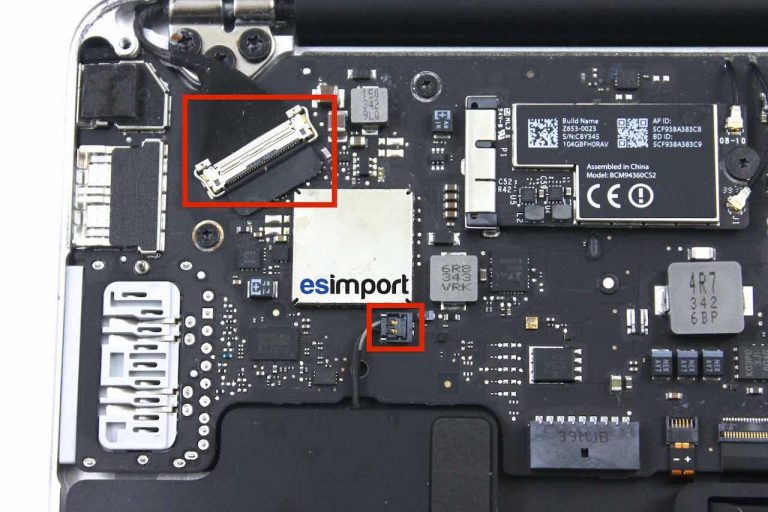

Soulever le pivot du câble LVDS de l’écran LCD à 90° avant de le déconnecter. Glisser le spudger sous le câble du haut-parleur droit pour déconnecter sans l’endommager :

Changement carte mère macbook A1466

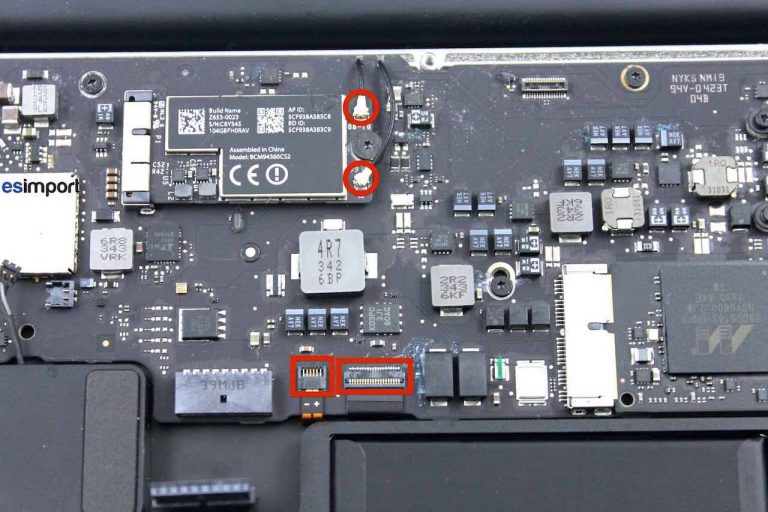

Déconnecter les 2 antennes Wifi de la carte Airport. Puis déconnecter les nappes du rétro-éclairage clavier et du trackpad de la même manière que le câble LVDS :

Changement carte mère macbook A1466

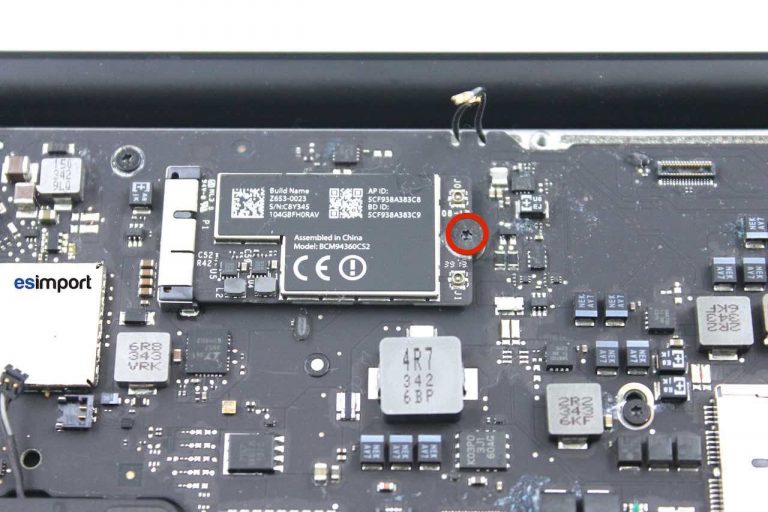

Avec le tournevis torx 5, dévisser la vis de la carte Airport :

Changement carte mère macbook A1466

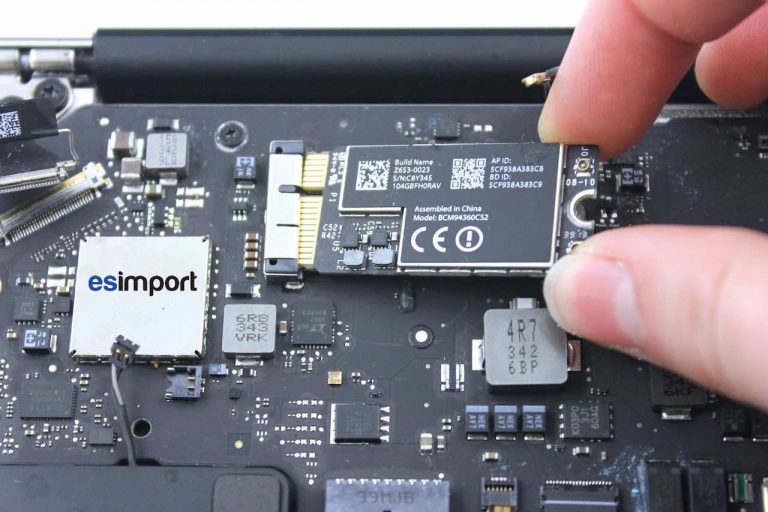

La déconnecter en la dégageant par la droite :

Changement carte mère macbook A1466

Dévisser la vis torx 5 du disque flash SSD :

Changement carte mère macbook A1466

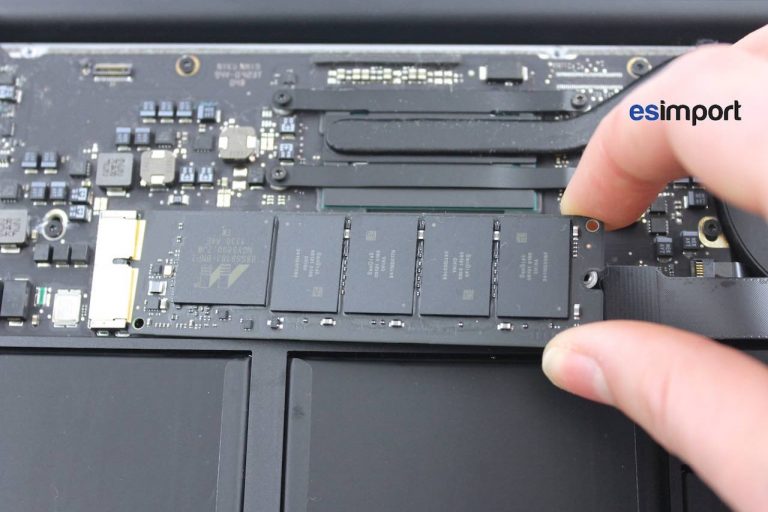

Le retirer de son connecteur de la même manière que la carte Airport :

Changement carte mère macbook A1466

Avec le spudger, déconnecter la nappe qui relie de la carte-fille à la carte-mère :

Changement carte mère macbook A1466

Une fois cette nappe retirée, les câble d’alimentation et de la caméra iSight sont accessibles, les déconnecter. Soulever le pivot à 90° avant de retirer le câble du ventilateur :

Changement carte mère macbook A1466

Soulever l’adhésif qui masque le connecteur du microphone afin de le déconnecter. Glisser le spudger sous le câble du haut-parleur gauche pour le déconnecter sans l’endommager :

Changement carte mère macbook A1466

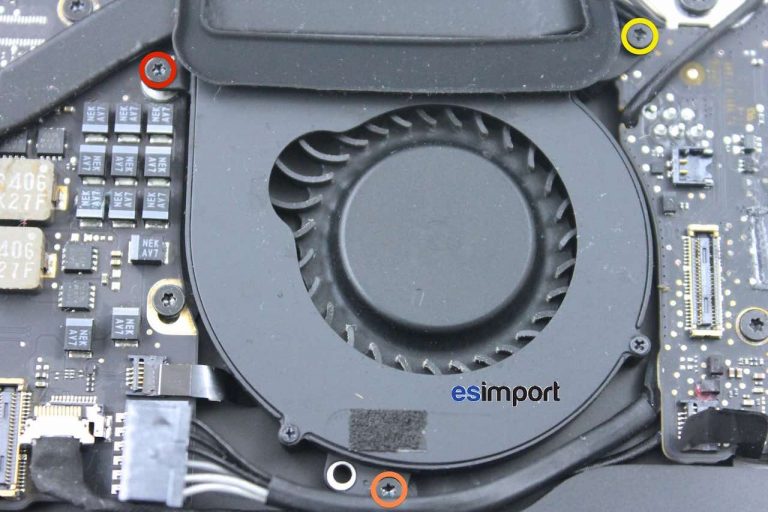

Avec le tournevis torx 5, dévisser les 3 vis du ventilateur. Bien noter les tailles différentes des vis pour faciliter le remontage :

Changement carte mère macbook A1466

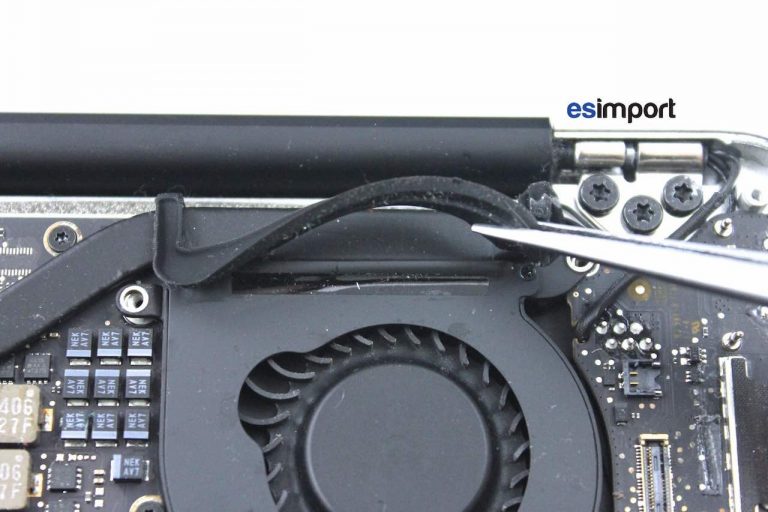

Avec la pince, retirer le caoutchouc anti-vibrations du ventilateur :

Changement carte mère macbook A1466

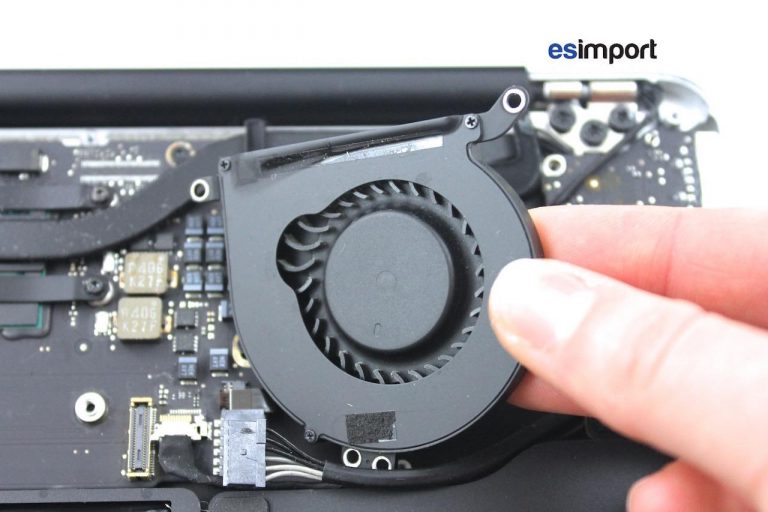

Retirer le ventilateur :

Changement carte mère macbook A1466

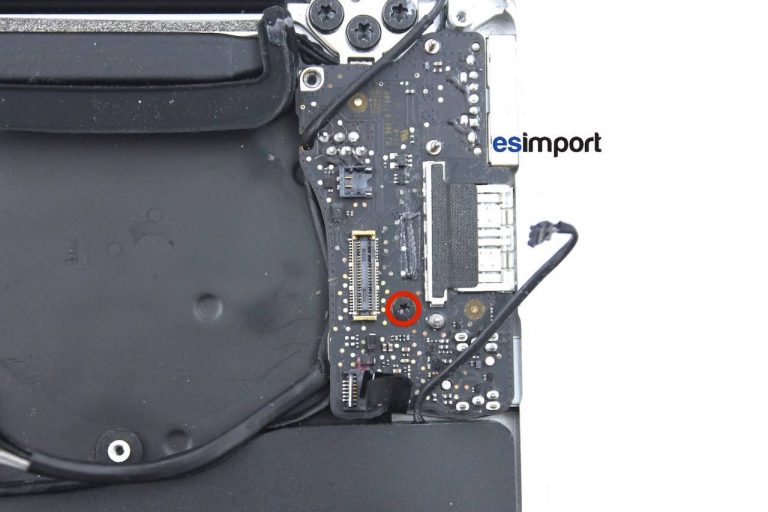

Retirer la vis torx 5 de la carte-fille :

Changement carte mère macbook A1466

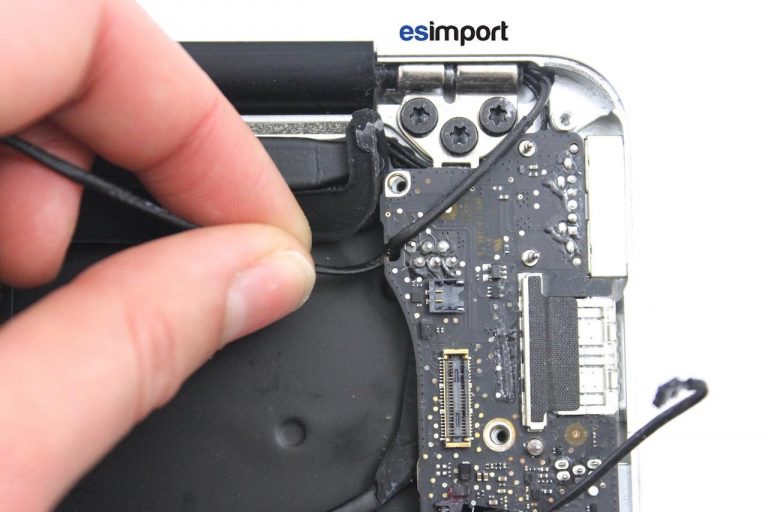

Sortir le câble de la caméra de son encoche :

Changement carte mère macbook A1466

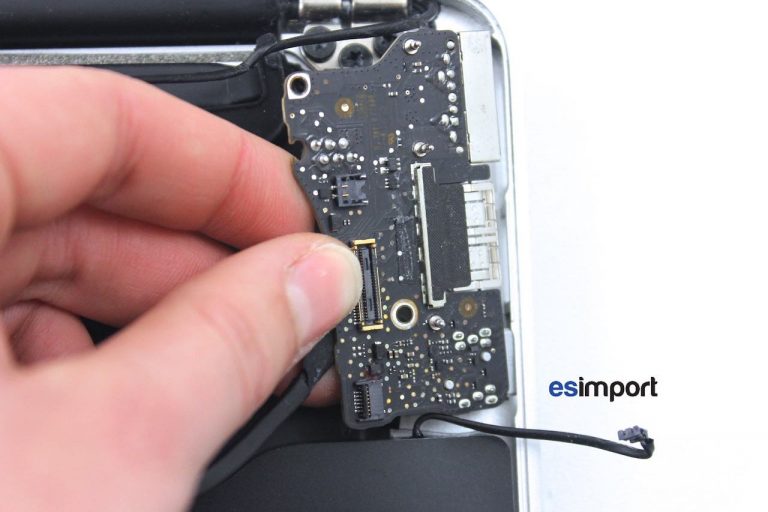

La carte-fille du macbook peut maintenant être retirée du topcase

Changement carte mère macbook A1466

Remplacement de la carte-mère sur un MacBook Air A1466 2013

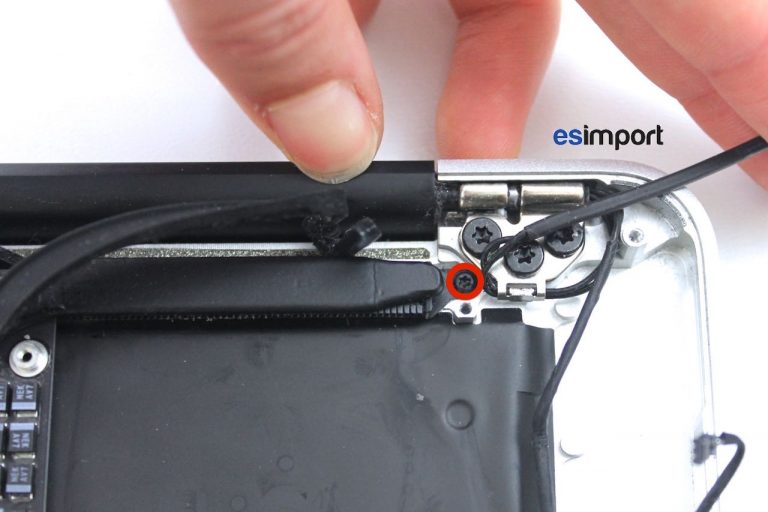

Sortir les 2 antennes de leur encoche sur la carte-mère et les rabattre sur le côté droit pour avoir accès à la vis qui fixe le dissipateur thermique. Avec le tournevis torx 5, la dévisser :

Changement carte mère macbook A1466

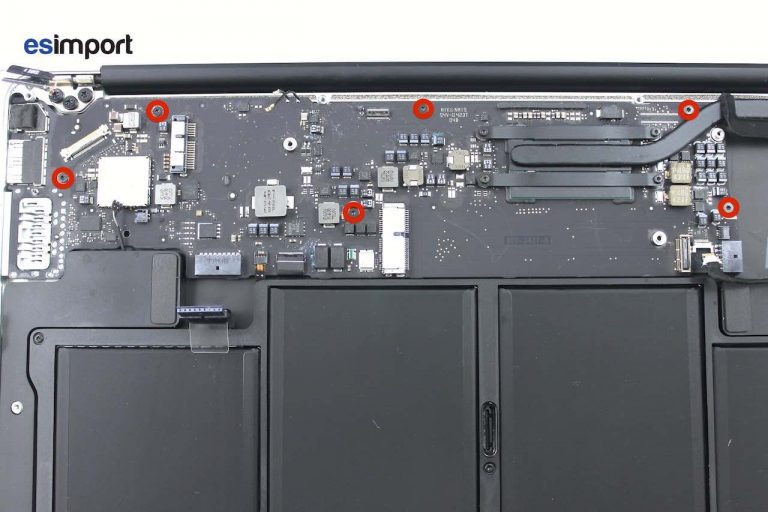

A présent, dévisser les 6 vis de la carte-mère avec le tournevis torx 5 :

Changement carte mère macbook A1466

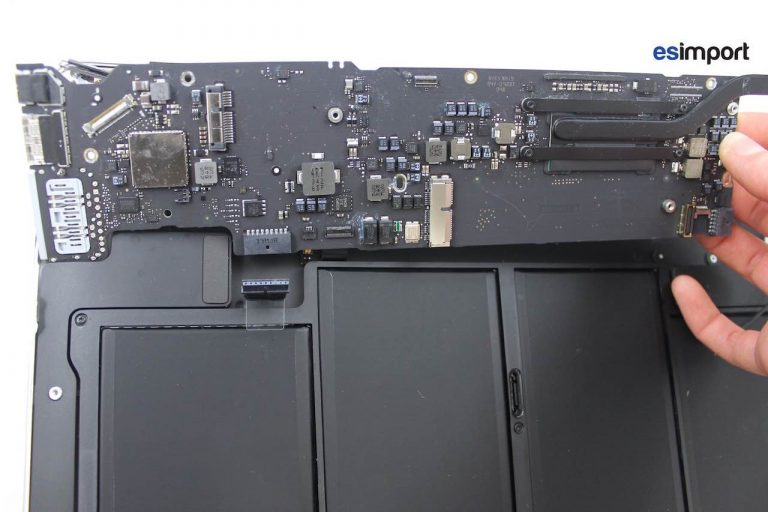

La carte-mère peut être déposée de la coque du macbook air:

Changement carte mère macbook A1466

Le remontage du macbook air 13" s’effectue dans le sens chronologique inverse.
