Changer la carte-mère sur Macbook 13 pouces 2009 unibody polymère A1342

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1342

Le macbook A1342 polymère a remplacé les macbooks plastique blanc A1181 en fin 2009. Il est plus robuste que l’ancienne version, dont le plastique était connu pour s’effriter notamment dans sa partie basse (Apple a émis une extension de garantie).

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

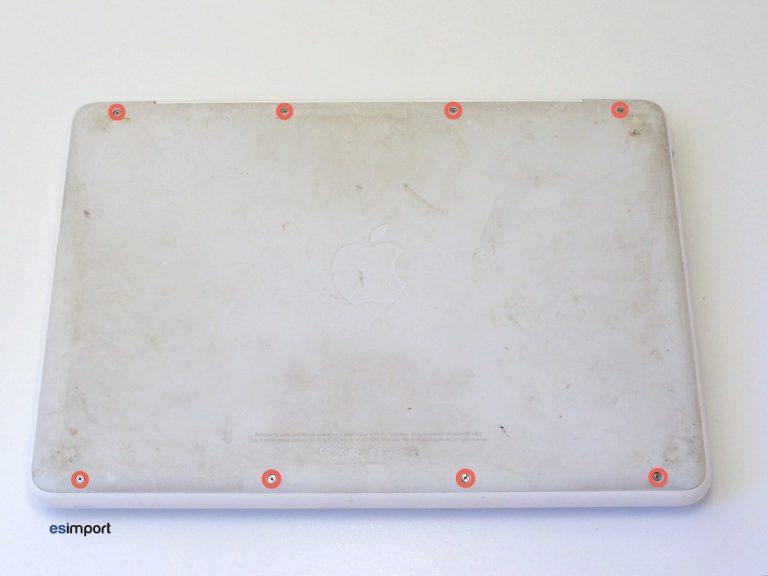

Après avoir protégé le dessus, retourner le macbook, puis dévisser les 8 vis du couvercle de fond avec le tournevis cruciforme :

Changement carte mère macbook A1342

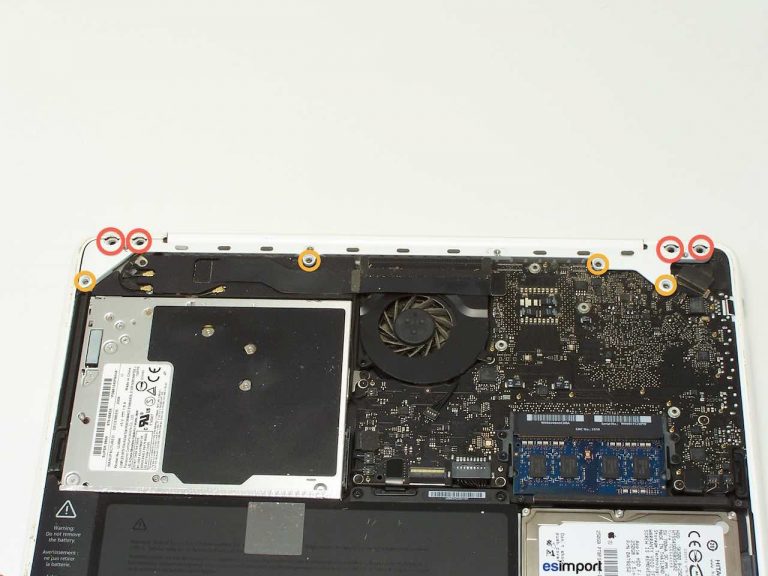

Retirer maintenant les 8 vis du raidisseur avec le tournevis torx 8 et cruciforme. Bien noter les tailles différentes des vis :

Changement carte mère macbook A1342

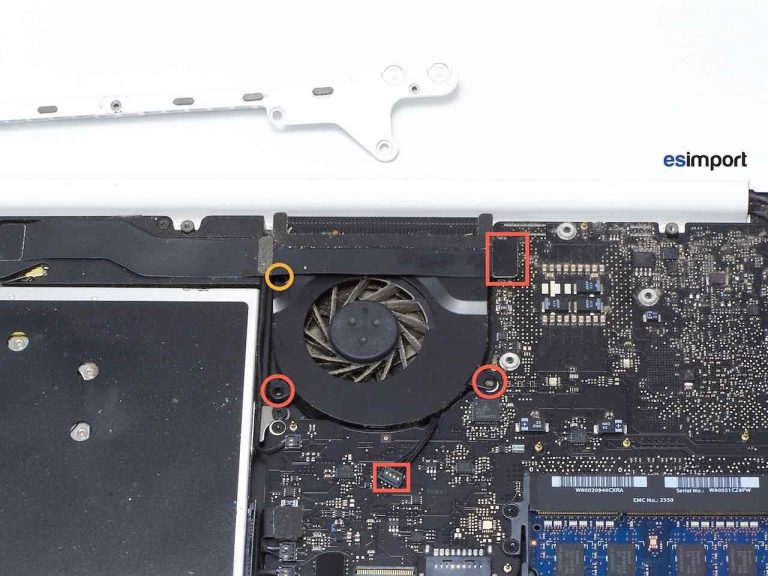

Le raidisseur déposé, déconnecter le ventilateur et la nappe Airport (Wifi/Bluetooth). Dévisser les 3 vis du ventilateur de la carte-mère:

Changement carte mère macbook A1342

Démontage de la carte-mère sur un MacBook 13" A1342

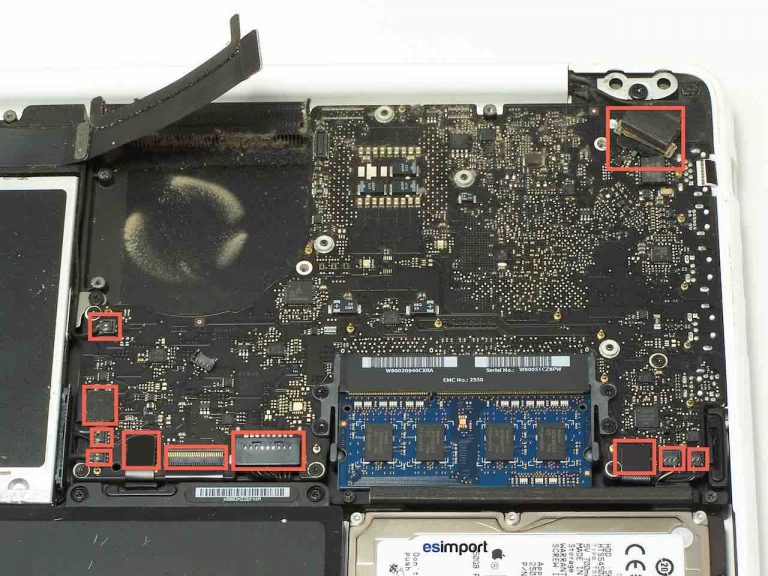

Déconnecter ensuite les 11 connecteurs sur la carte-mère. Faire attention aux connecteurs plats, dont le plastique est particulièrement cassant. L’astuce est de glisser un petit tournevis plat sous le connecteur, et de soulever légèrement. Si le connecteur ne ‘vient’ pas, il peut être utile de chauffer légèrement au sèche-cheveux afin de rendre le plastique plus souple :

Changement carte mère macbook A1342

Dévisser ensuite à l’aide tournevis torx 6, les 6 vis maintenant la carte-mère :

Changement carte mère macbook A1342

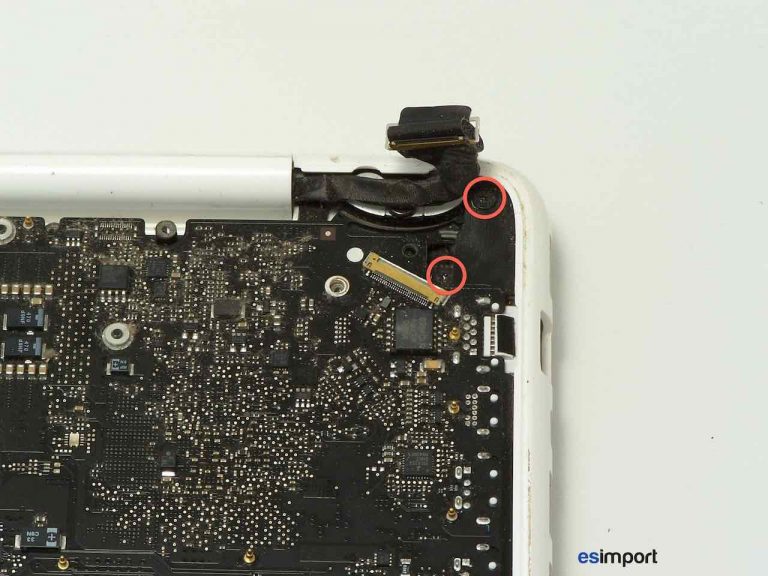

Dévisser les 2 vis maintenant le connecteur magsafe sur la coque du macbook 13" :

Changement carte mère macbook A1342

La carte-mère peut maintenant être retirée en la soulevant et la dégageant par la gauche.

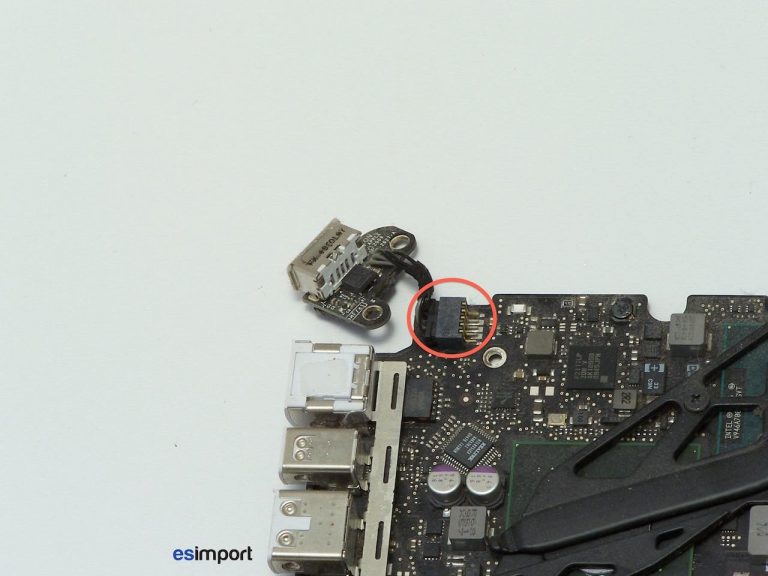

Retourner la carte-mère, puis déconnecter le connecteur du magsafe :

Changement carte mère macbook A1342

Votre carte-mère est désormais entièrement démontée.
