Changer le câble vidéo LVDS du MacBook 13″ unibody A1342

Ce tutoriel vous guidera pas à pas pour le changement du câble LVDS sur un MacBook A1342.

Il est impératif de vérifier l’état du connecteur vidéo LVDS reliant l’écran LCD à la carte-mère. Cette vérification doit évidemment être faite avant branchement. Un connecteur défectueux peut altérer le bon fonctionnement de la carte-mère notamment au niveau du circuit commandant le rétro-éclairage.

Il nous est déjà arrivé, de devoir renvoyer une deuxième fois une carte-mère pour réparation à la suite d’un connecteur LVDS défectueux

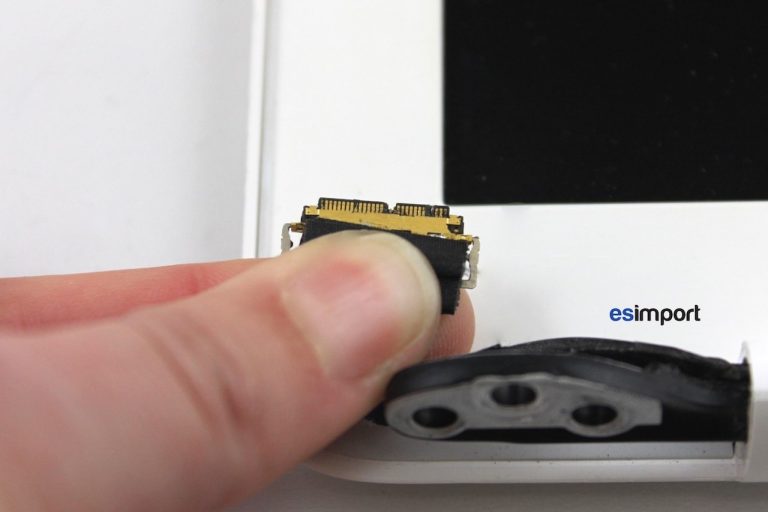

Exemple d’un câble défectueux, pouvant endommager une carte-mère :

Changement LVDS macbook A1342



Par ailleurs, sur ce modèle de MacBook, le câble de la caméra débouche sur le câble vidéo LVDS. Si votre caméra est défectueuse, c’est ce même câble qu’il faudra donc changer.

Avant de suivre ce tutoriel, vous devez d’abord démonter l’ensemble-écran en suivant le tutoriel en vous arrêtant à l’étape de la dépose du bezel.

Outils nécessaires :

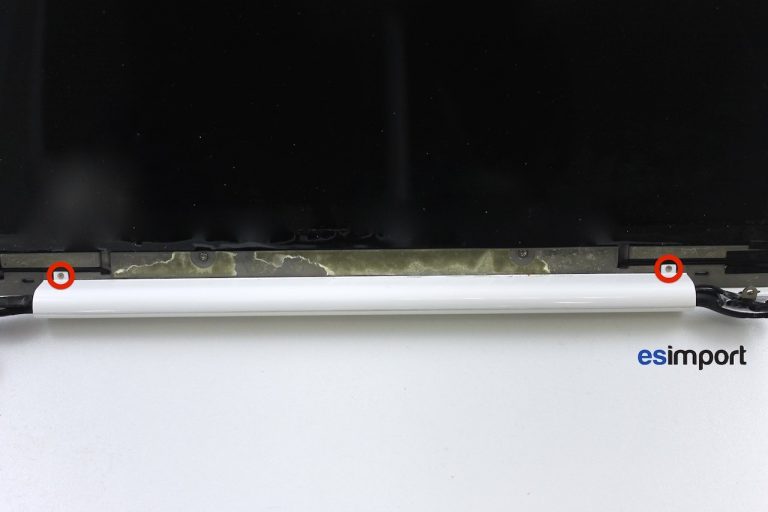

Avec le tournevis cruciforme, dévisser les 2 vis qui maintiennent le manchon cache-charnières :

Changement LVDS macbook A1342

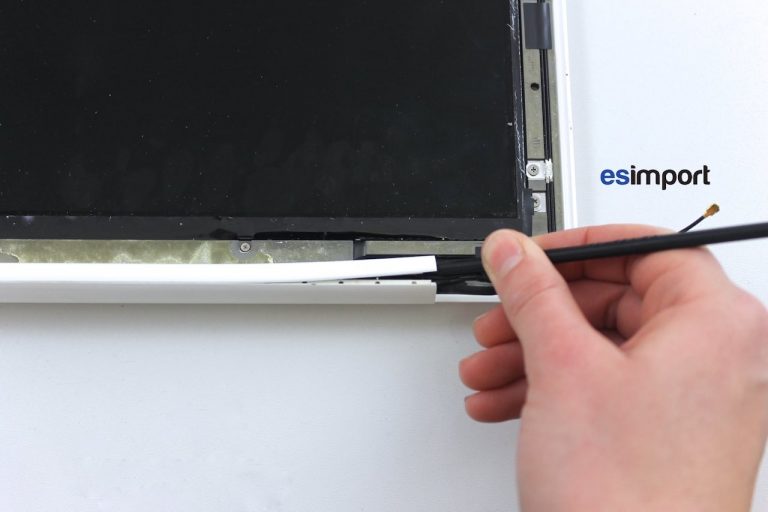

Glisser le spudger par un des côtés et faire jouer l’outil pour déclipser le manchon. si le plastique est rigide, n’hésitez pas vous aider d’un peu de chaleur, cela assouplira le matériau :

Changement LVDS macbook A1342

Faire coulisser le spudger jusqu’à l’autre côté et retirer le manchon :

Changement LVDS macbook A1342

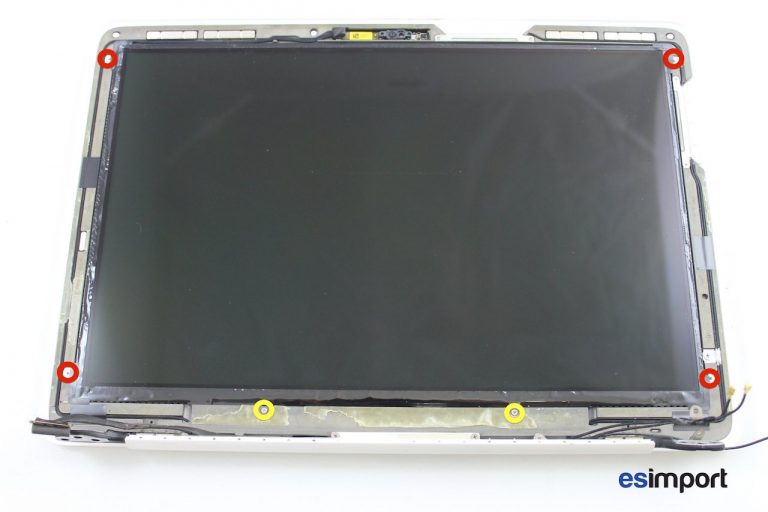

Dévisser les 6 vis cruciformes qui maintiennent la dalle LCD. Bien noter les tailles différentes des vis afin de faciliter le remontage :

Changement LVDS macbook A1342

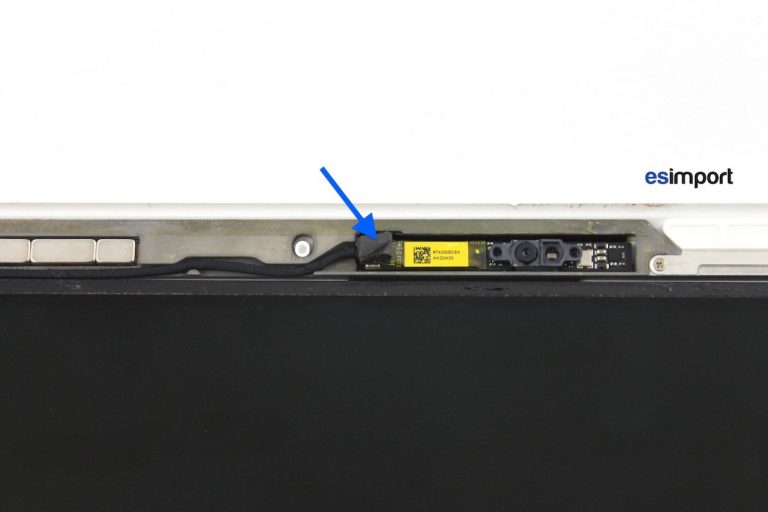

A l’aide de la pince, retirer la mousse qui masque le connecteur iSight de la caméra :

Changement LVDS macbook A1342

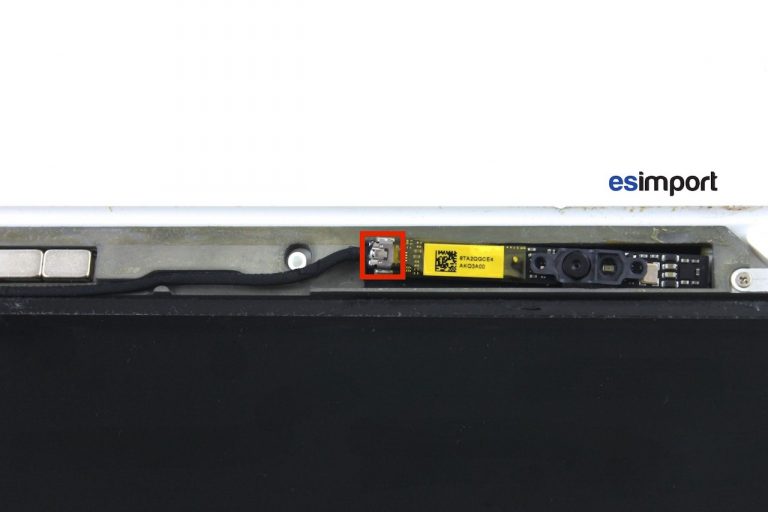

Déconnecter le câble de la caméra :

Changement LVDS macbook A1342

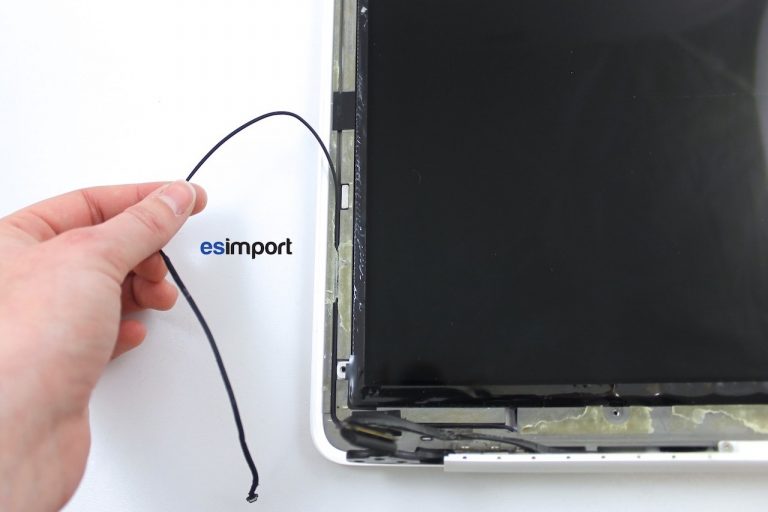

Déloger le câble iSight de son cheminement :

Changement LVDS macbook A1342

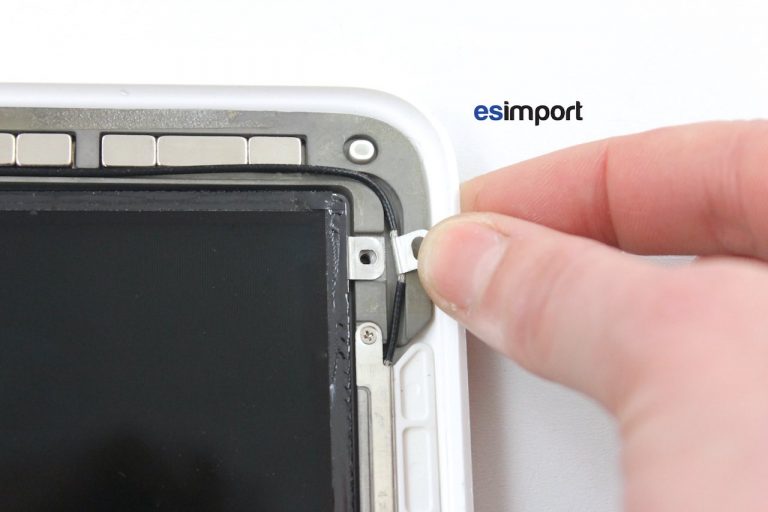

Sur le coin supérieur droit se trouve une patte de maintien du câble Wifi/BlueTooth. L’écarter afin de pouvoir dégager la dalle :

Changement LVDS macbook A1342

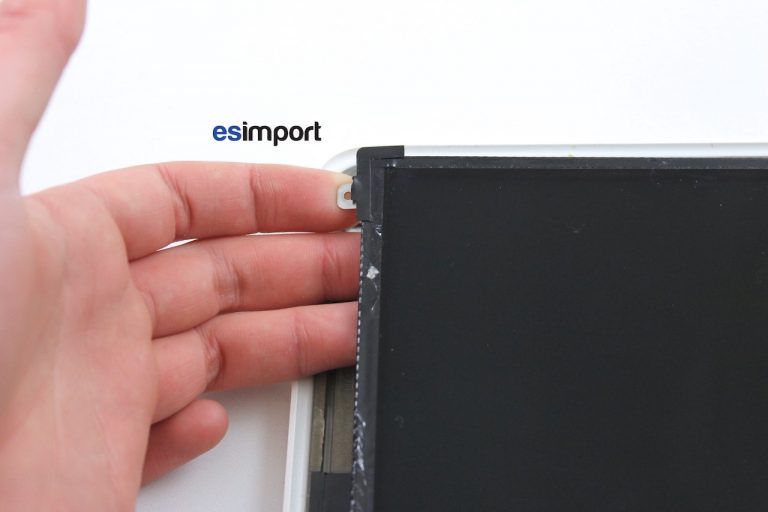

Passer vos mains sous la dalle afin de la déloger de son emplacement. Attention le LCD est un élément fragile, le manipuler avec précaution pour ne pas le rayer :

Changement LVDS macbook A1342

Changement du câble LVDS sur un MacBook A1342

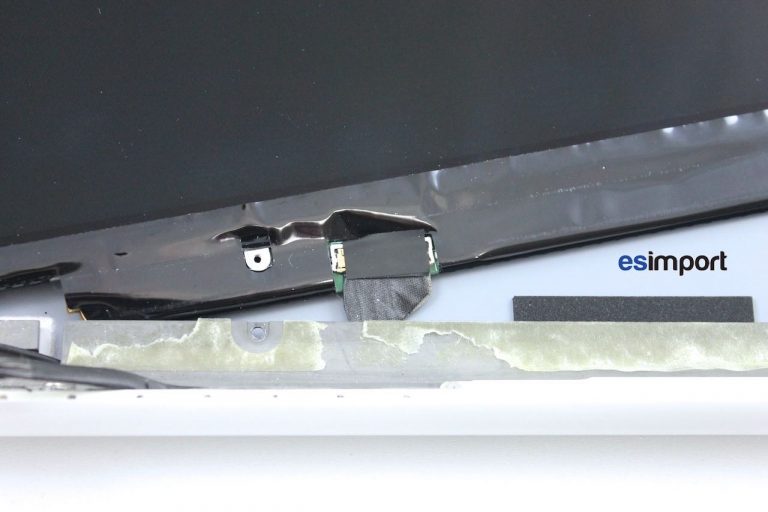

Sortir et décaler légèrement la dalle pour avoir accès au connecteur LVDS. Retirer l’adhésif noir qui le masque à l’aide de la pince :

Changement LVDS macbook A1342

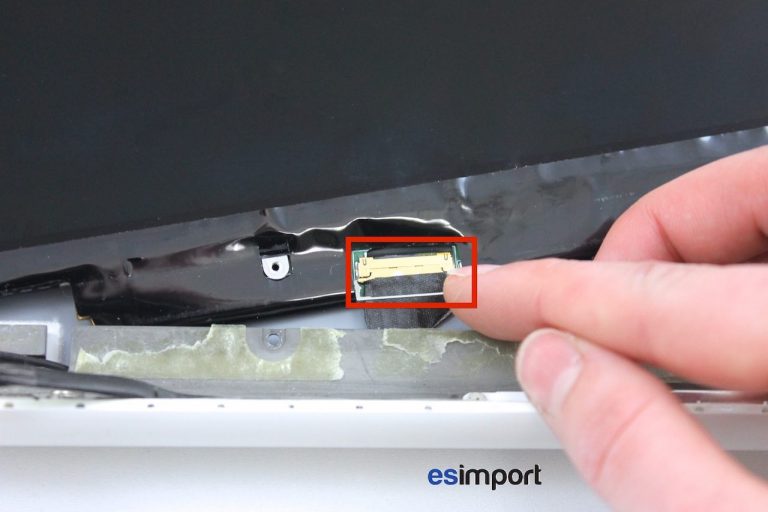

Faire pivoter le levier puis déconnecter avant de dégager le câble LVDS :

Changement LVDS macbook A1342

L'écran LCD peut désormais être déposé du macbook 13".

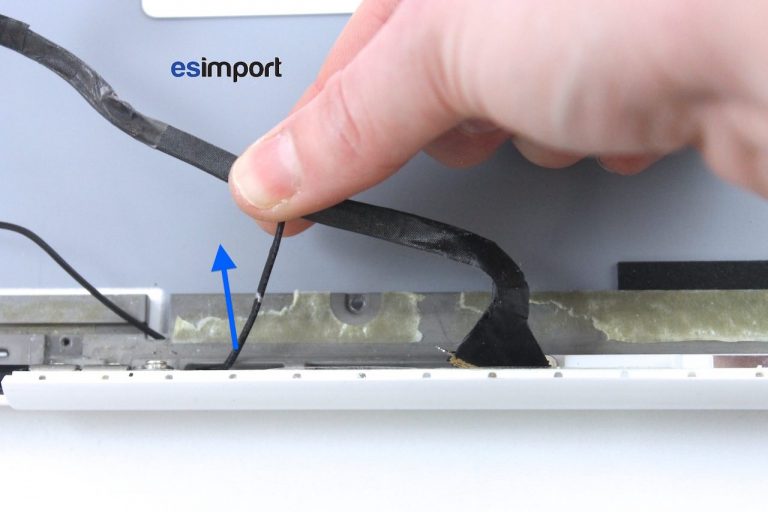

Tirer le câble LVDS/caméra par l’encoche afin de le retirer :

Changement LVDS macbook A1342

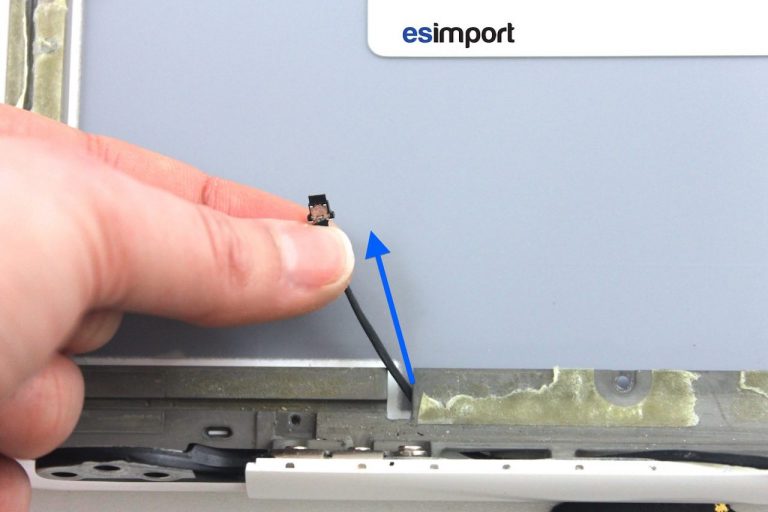

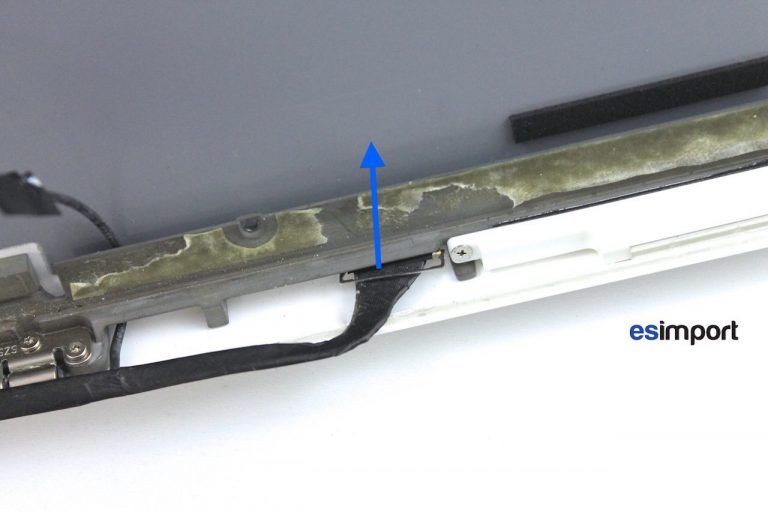

Il est maintenant temps de placer le nouveau câble. Pour cela, faire passer le câble de la caméra dans l’encoche :

Changement LVDS macbook A1342

Opérer de la même manière pour passer le câble LVDS :

Changement LVDS macbook A1342

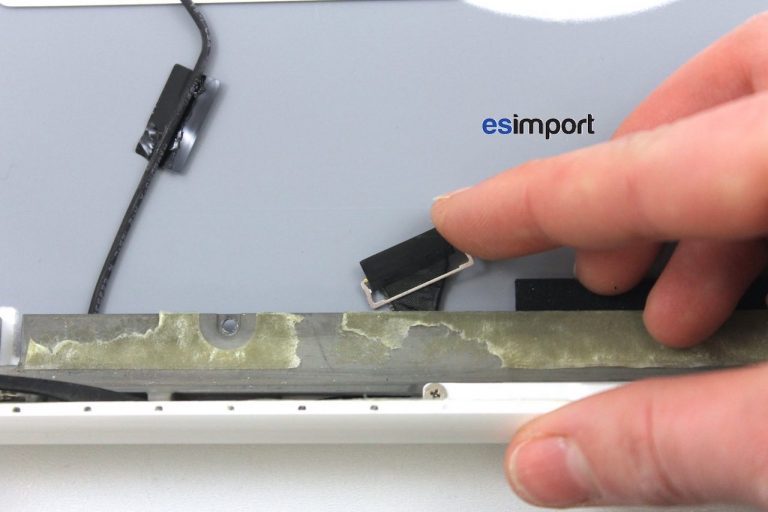

Prendre soin de laisser dépasser le câble LVDS afin de pouvoir y reconnecter la dalle LCD :

Changement LVDS macbook A1342

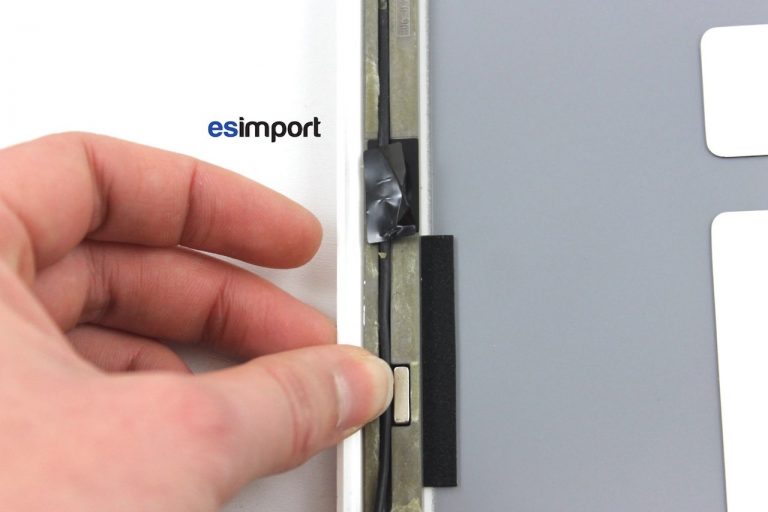

Reloger le câble de la caméra dans le sillon et la reconnecter :

Changement LVDS macbook A1342

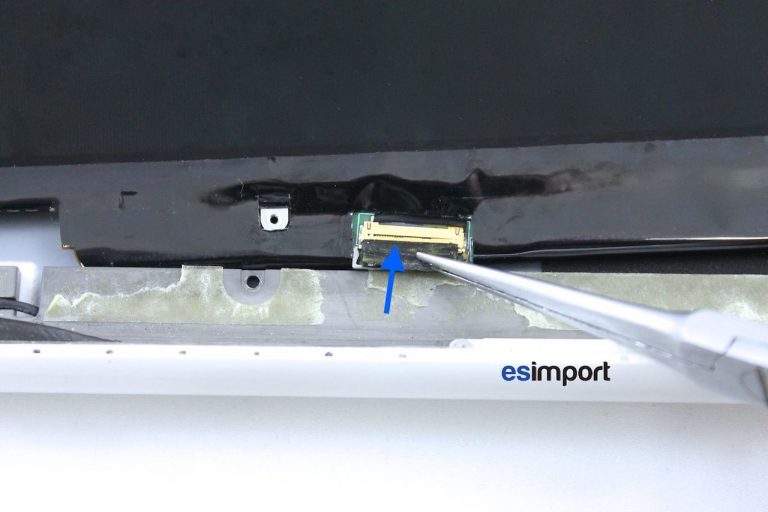

Reconnecter le câble LVDS. Cette opération est délicate, s’aider de la pince en cas de difficulté, pour pousser le connecteur dans son logement. Il est recommandé de sécuriser la connection avec un adhésif :

Changement LVDS macbook A1342

Replacer la dalle dans son emplacement et visser provisoirement une vis. Effectuer un test avant le remontage complet : Brancher le câble LVDS à la carte mère. Allumer le MacBook. Si l’écran et la caméra fonctionnent, vous pouvez commencer l’étape collage.

Avec la spatule en métal, retirer tout l’excédent de colle qui se trouve à la fois sur le bezel et sur le contour de l’écran. Cette étape est importante afin d’assurer un collage parfait :

Changement LVDS macbook A1342

Changement LVDS macbook A1342

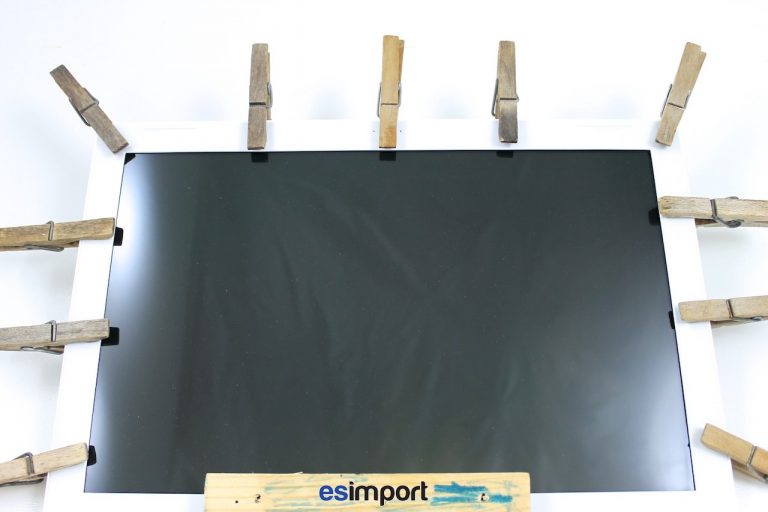

Appliquer de la colle pattex gel sur le bezel puis le replacer sur le châssis. Mettre les pinces à linge sur le pourtour et attendre que la colle sèche :

Changement LVDS macbook A1342

Le remontage s’effectue dans le sens chronologique inverse.
