Changer le topcase d'un Macbook pro 13 pouces 2009

Il est quelquefois préférable, dans le cas d’une oxydation sévère ayant endommagé le clavier et le rétro-éclairage, de changer la coque complète (topcase) d’un macbook surtout si celui-ci présente un aspect esthétique dégradé.

Changement topcase A1278

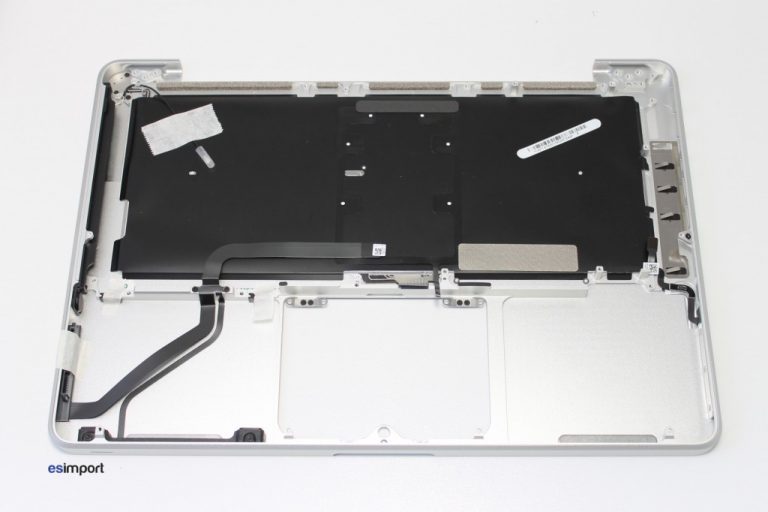

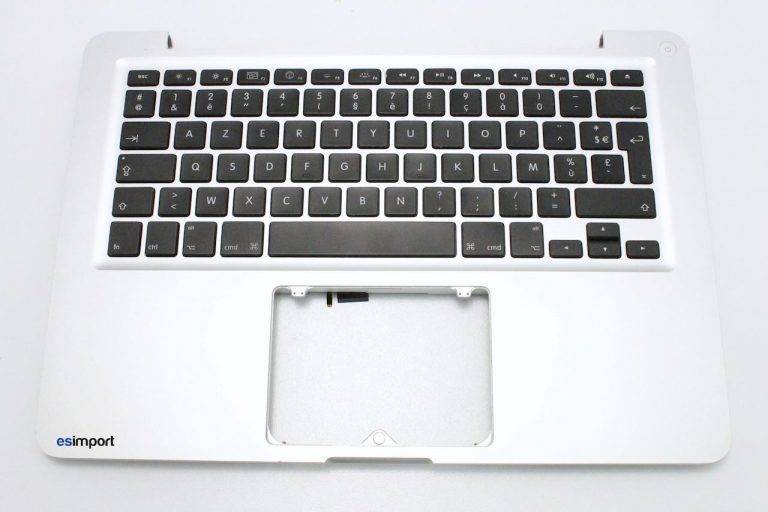

Le topcase coûte un peu plus de 200€, il est usiné à partir d’un seul lingot d’aluminium (appelé design unibody) et contient de nombreuses pièces:

-le clavier, équipé de son rétro-éclairage

  • le câble de disque dur, le témoin de mise en veille, le capteur infra-rouge
  • l’indicateur du niveau de charge de la batterie (en bas à droite) :

Changement topcase A1278

Le trackpad n’est pas inclus, et devra être changé séparément si défectueux.

Le démontage complet de la coque n’est pas très complexe, il faut compter environ 3 heures pour un technicien non aguerri aux machines Apple.

Changement topcase A1278

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces 2009 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

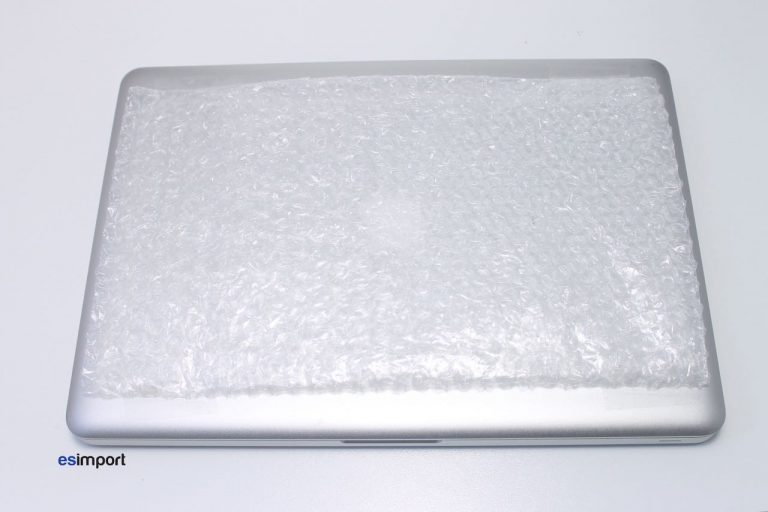

Avant de commencer l’intervention, bien protéger le dessus de la coque du macbook, l’aluminium est un matériau assez tendre et se raye facilement :

Changement topcase A1278

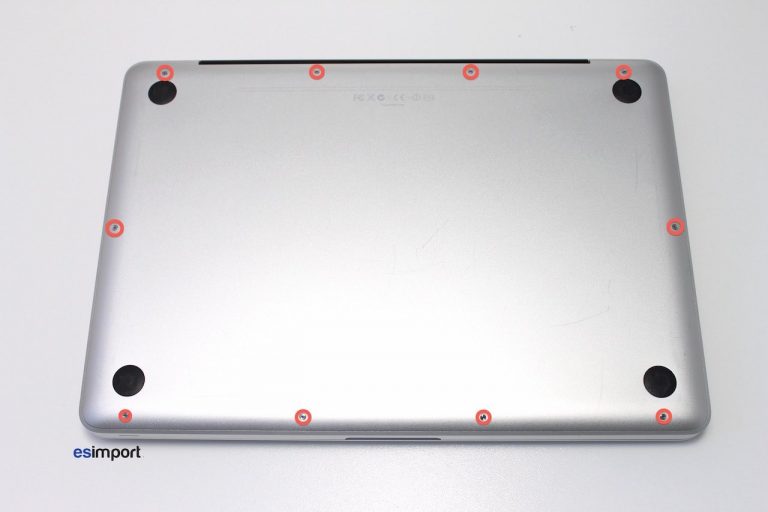

Dévisser les 10 vis du couvercle de fond matérialisées ci-dessous avec le tournevis cruciforme. Celles-ci sont spécifiques, en cas de perte, il est possible de racheter un kit de visserie.

Changement topcase A1278

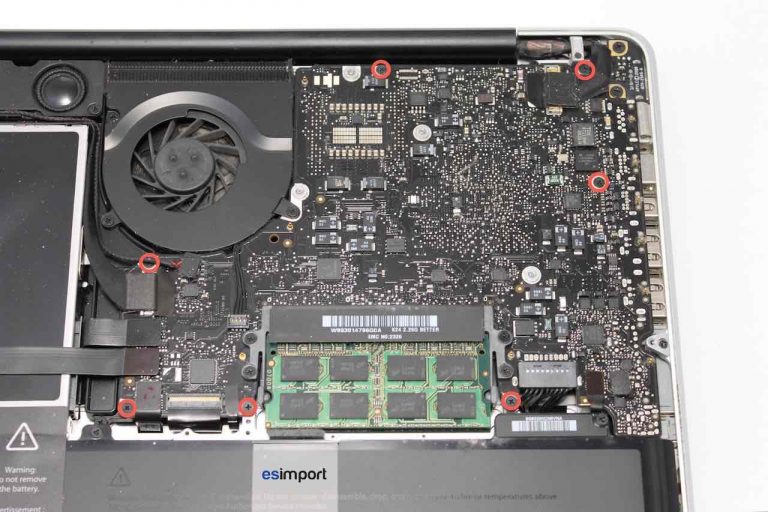

Dévisser les vis de la carte-mère du macbook identifiées ci-dessous :

Changement topcase A1278

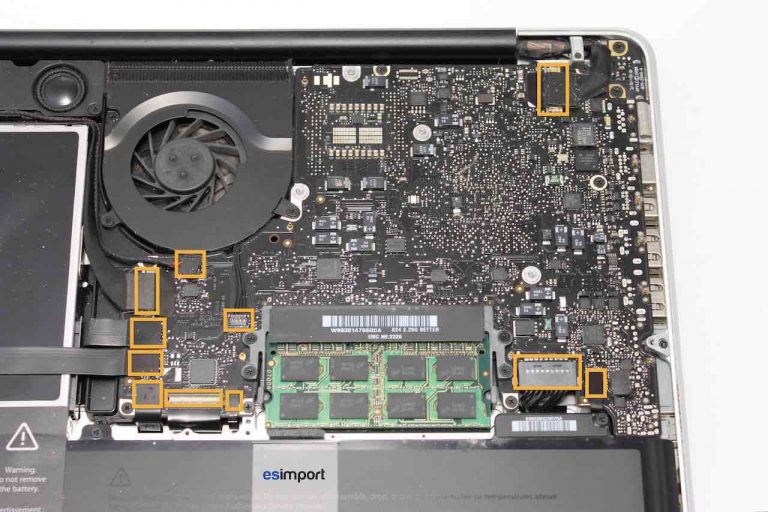

Déconnecter les 11 connecteurs identifiés ci-dessous. Certains sont plus fragiles que d’autres, il existe grossièrement 4 types de connecteurs dont la manipulation est détaillée plus bas :

Changement topcase A1278

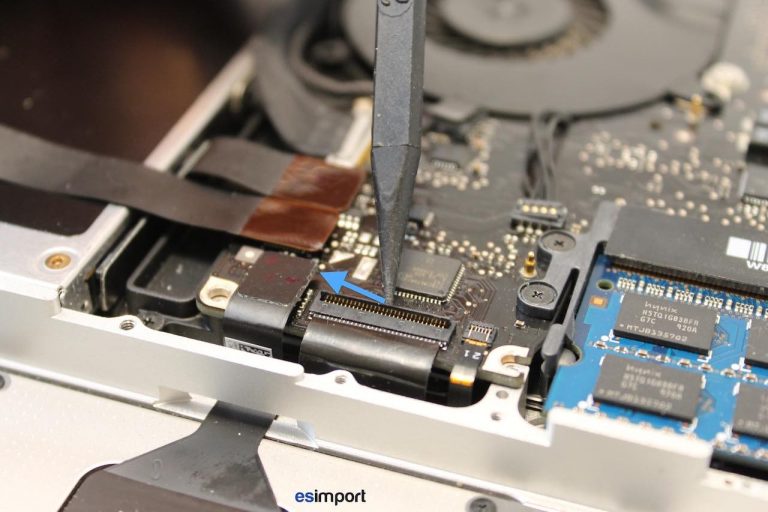

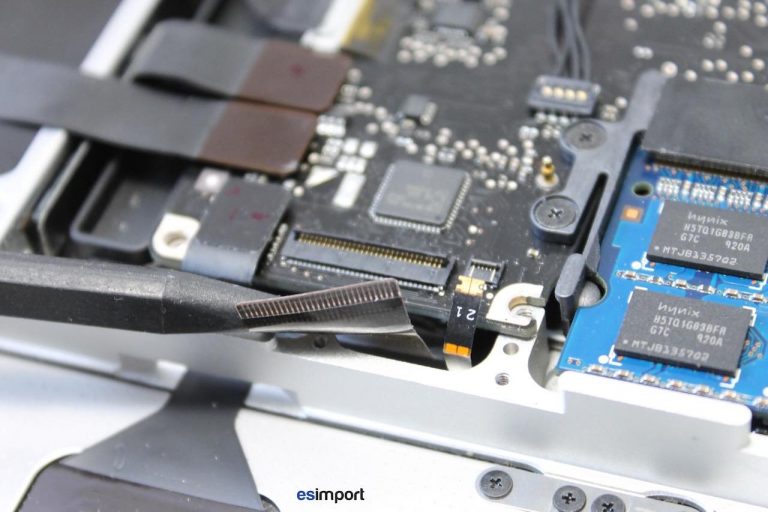

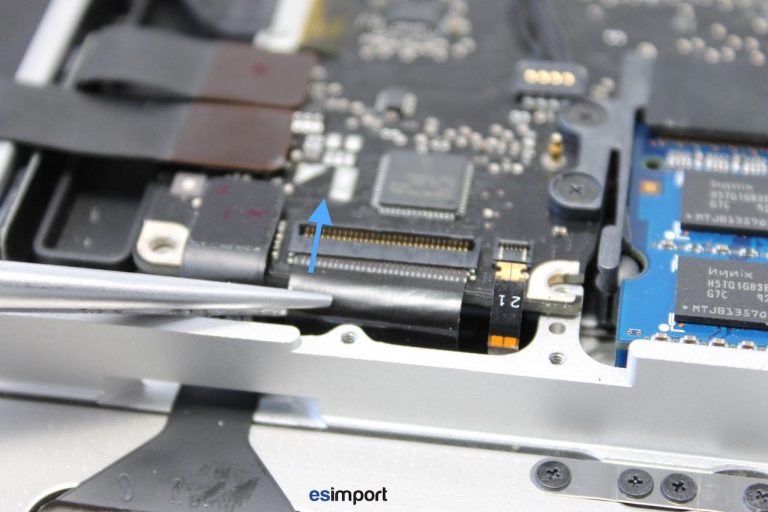

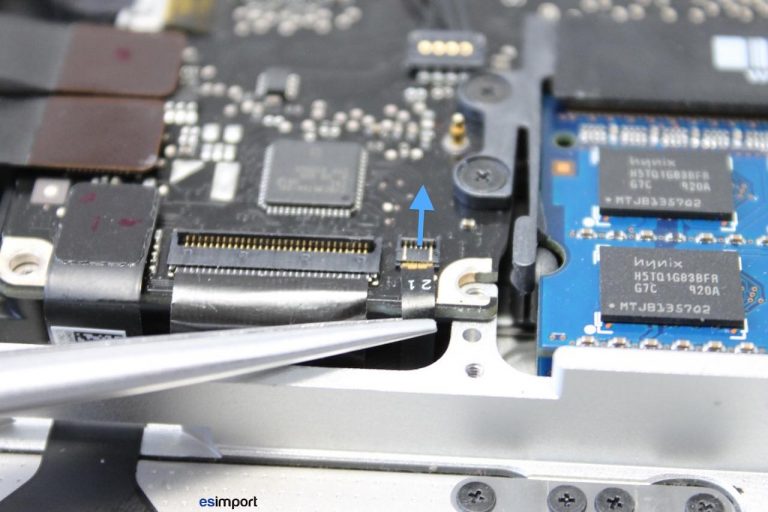

Connecteur clavier / rétro-éclairage est de loin le plus fragile. La manipulation s’effectue en deux étapes : faire pivoter le volet de 90°, puis retirer la nappe. Faire de même pour la nappe du rétro-éclairage à côté :

Changement topcase A1278

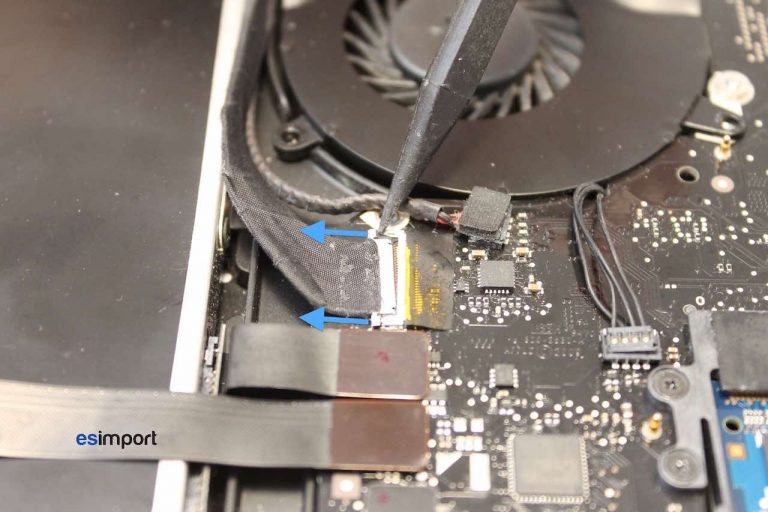

Connecteur vidéo / caméra Isight : pousser alternativement de chaque côté avec le spudger :

Changement topcase A1278

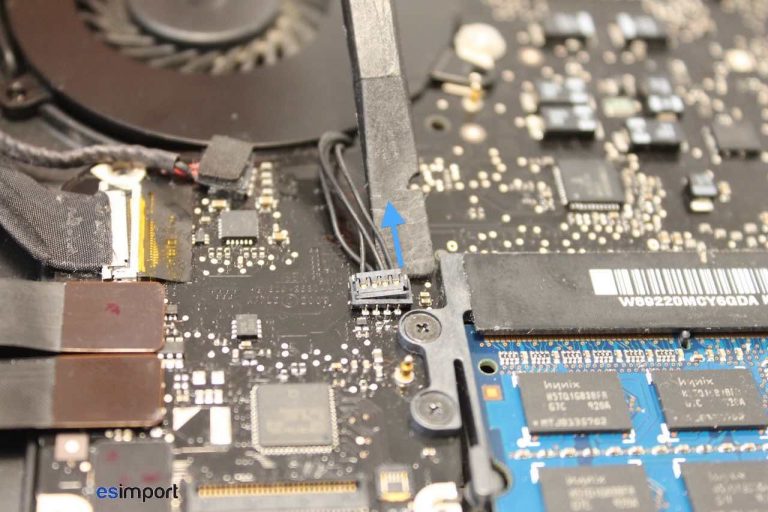

Connecteur plat type JST / ventilateur : connecteur assez fragile, qu’il faut faire basculer. En cas de résistance, ne pas forcer sous peine de faire sauter un câble isolé, mais passer un coup de sèche-cheveux, cela « attendrira » et rendra plus souple le plastique :

Changement topcase A1278

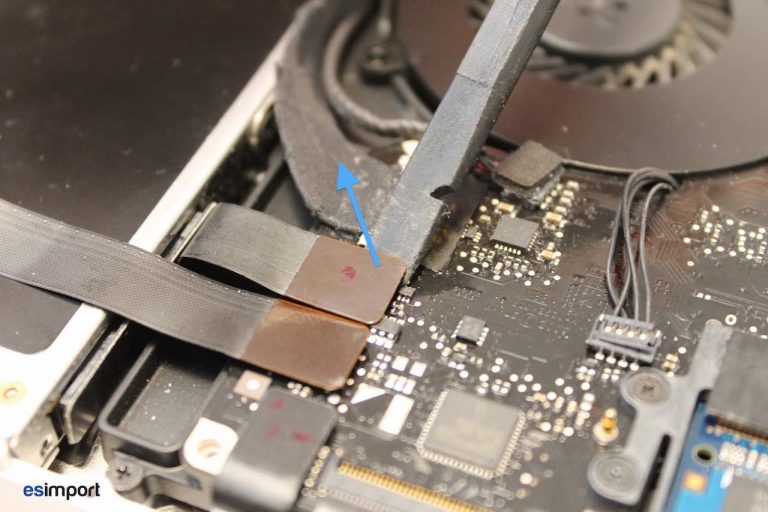

Connecteur clipsable de disque dur, sans difficulté particulière :

Changement topcase A1278

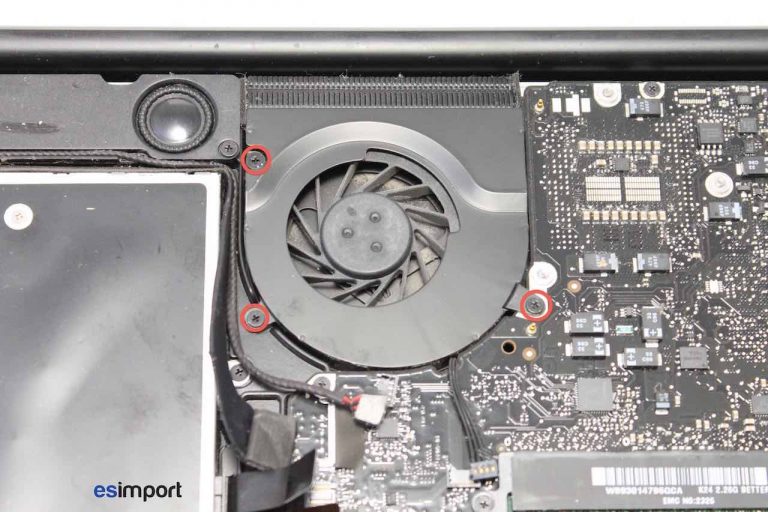

Une fois tous les connecteurs déclipsés, dévisser les 3 vis maintenant le ventilateur en place:

Changement topcase A1278

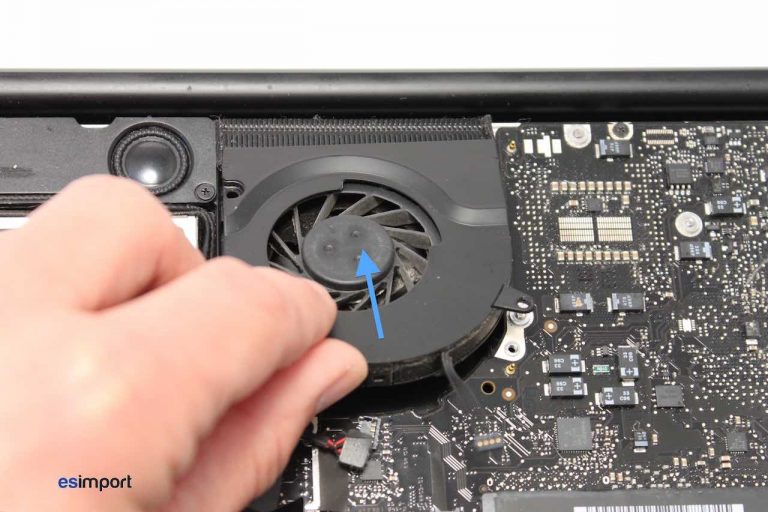

Puis le soulever afin de le dégager de la carte-mère:

Changement topcase A1278

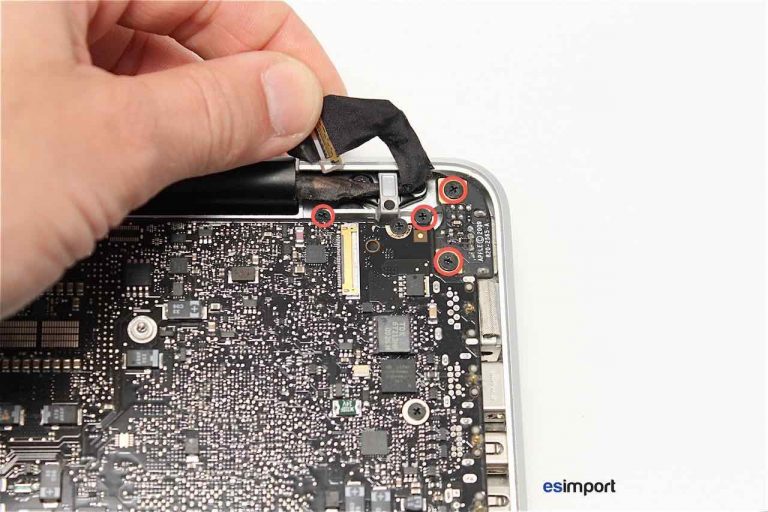

Dévisser le connecteur magsafe, ainsi que la patte de maintien du connecteur vidéo LVDS :

Changement topcase A1278

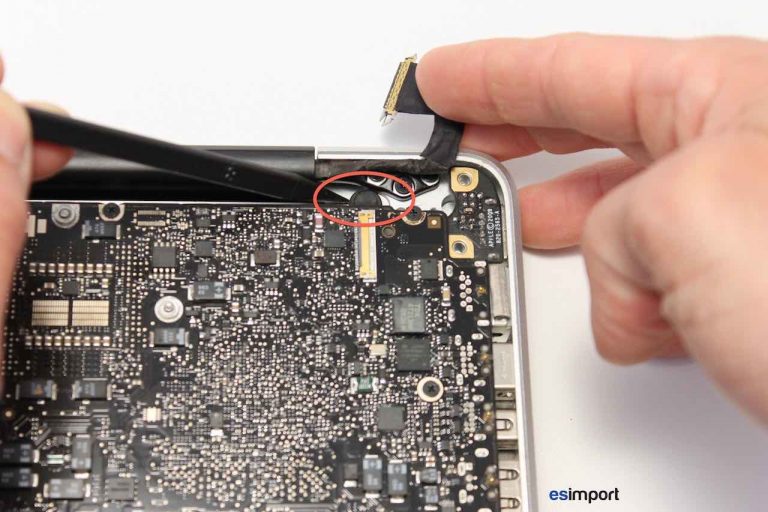

Dégager le microphone à l’aide du spudger. Ce dernier est simplement collé :

Changement topcase A1278

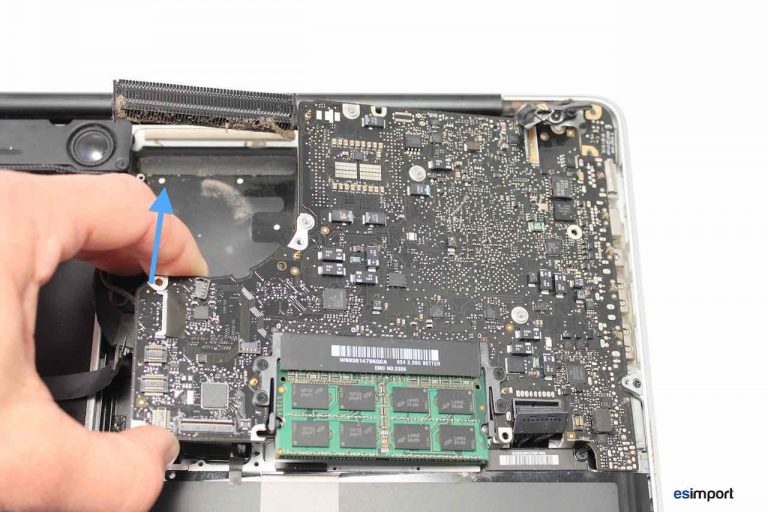

La carte-mère peut désormais être soulevée :

Changement topcase A1278

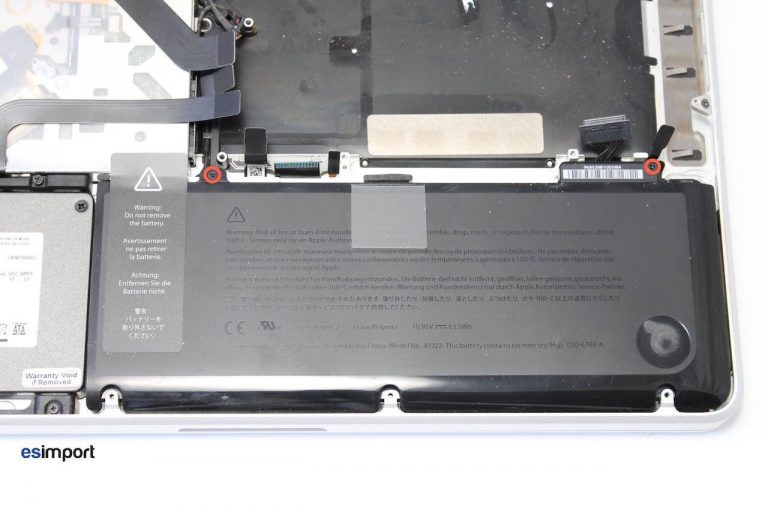

Puis commencer par démonter la batterie par les deux vis matérialisées ci-dessous avec le tournevis triwing :

Changement topcase A1278

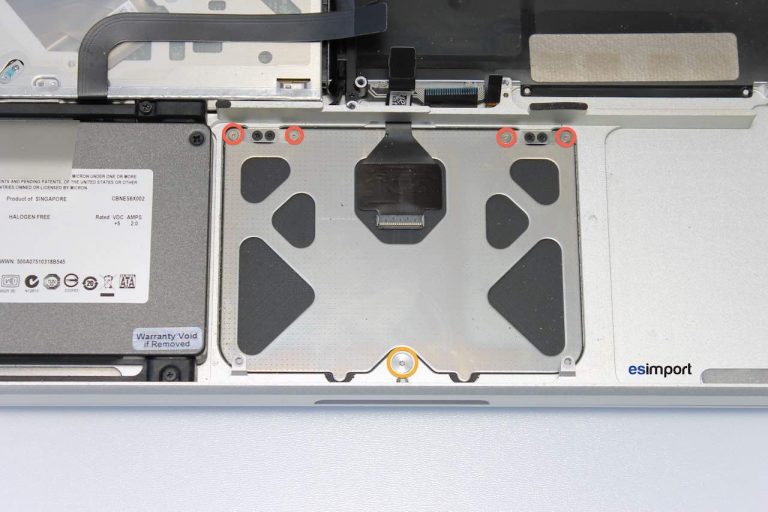

Dévisser les 4 petites vis du trackpad identifiées ci-dessous, puis éventuellement la vis plate de réglage cerclée en jaune si cette dernière n’est pas fournie avec le topcase. Regarnir à partir de cette étape les organes au fur et à mesure dans le nouveau topcase :

Changement topcase A1278

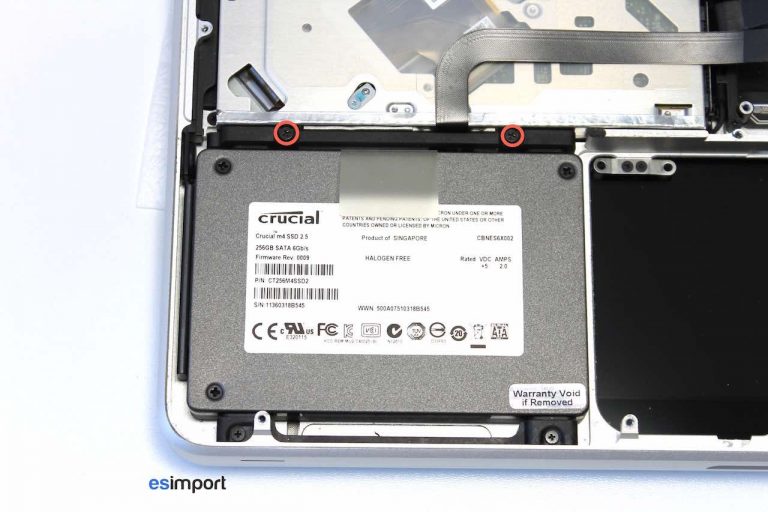

Dévisser les 2 vis maintenant le disque dur (sur cette photo, le disque SSD n’est pas d’origine) :

Changement topcase A1278

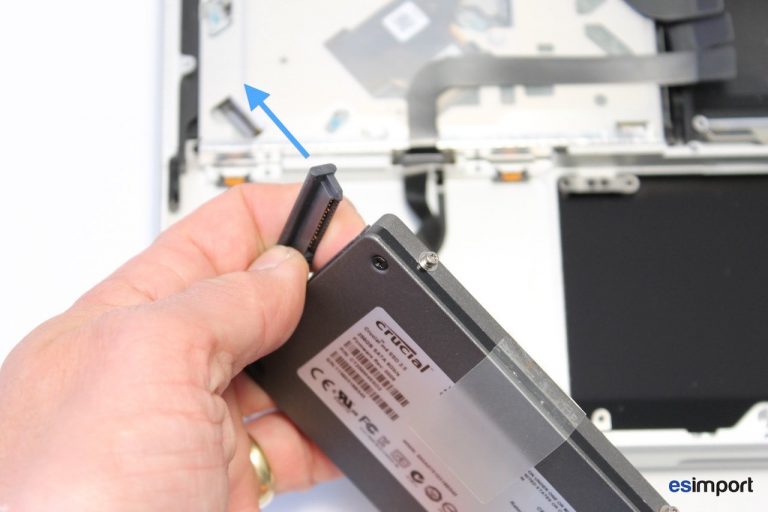

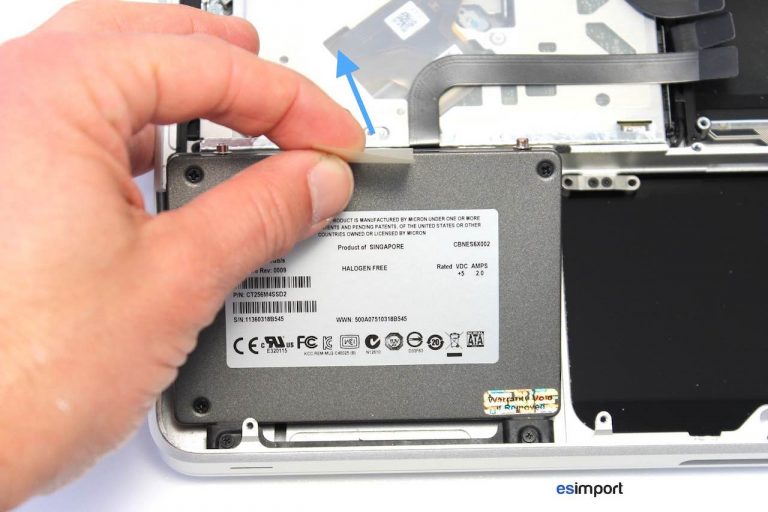

Soulever le disque par la languette, puis le déconnecter du câble le reliant à la carte-mère :

Changement topcase A1278

Changement topcase A1278

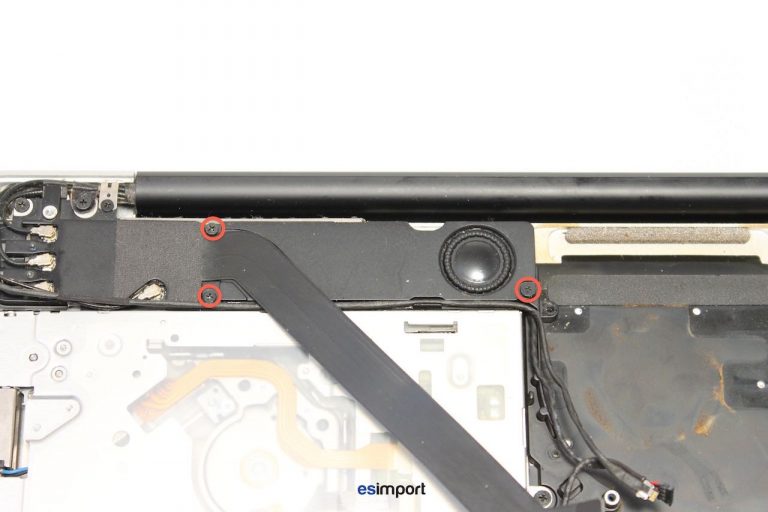

Dévisser les 3 vis matérialisées ci-dessous sur l’ensemble haut-parleur :

Changement topcase A1278

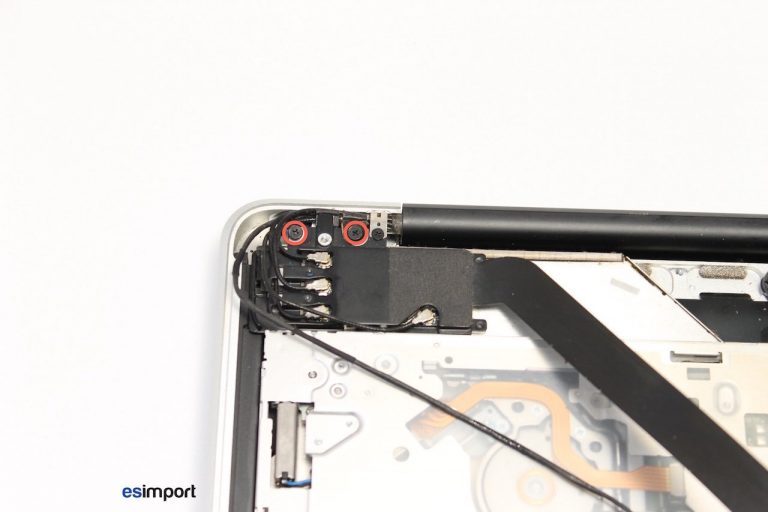

Dévisser les 2 vis, puis rabattre l’ensemble WIFI afin de dégager le lecteur optique :

Changement topcase A1278

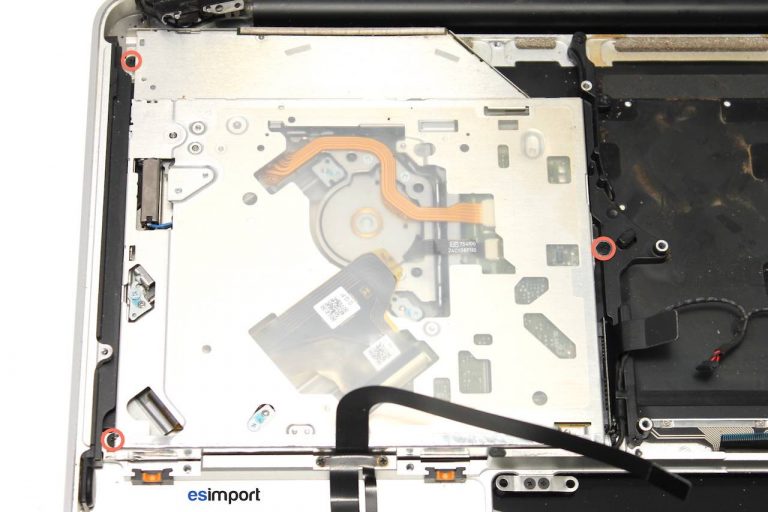

Démonter, puis déposer le lecteur optique grâce aux 3 vis :

Changement topcase A1278

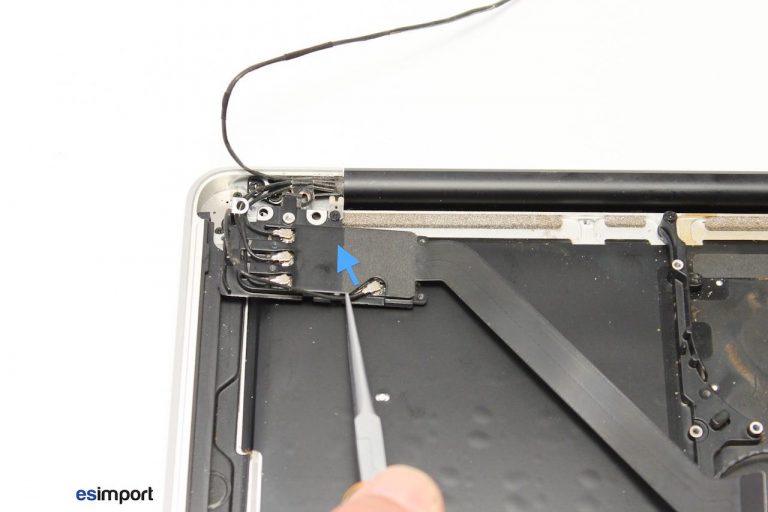

Déconnecter le câble coaxial sur la platine WIFI :

Changement topcase A1278

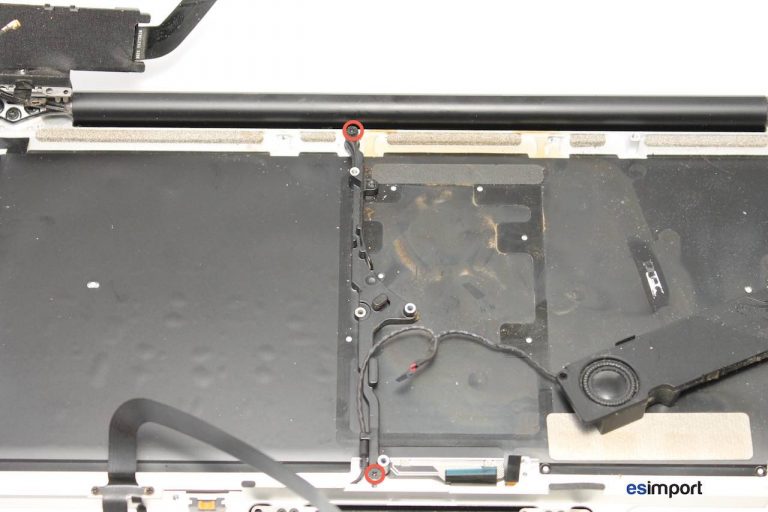

Dévisser puis démonter le support métallique au milieu du topcase. En profiter pour dépoussiérer :

Changement topcase A1278

changement de la coque sur un MacBook pro 13 pouces A1278 2009

Dévisser puis démonter l’écran en retirant les 6 vis des charnières avec le tournevis Torx 9. Retirer l’écran en veillant à ne pas endommager les câbles :

Changement topcase A1278

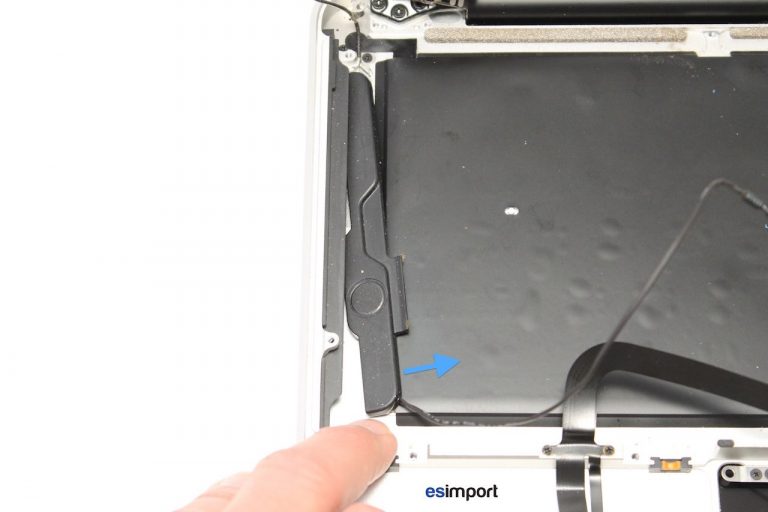

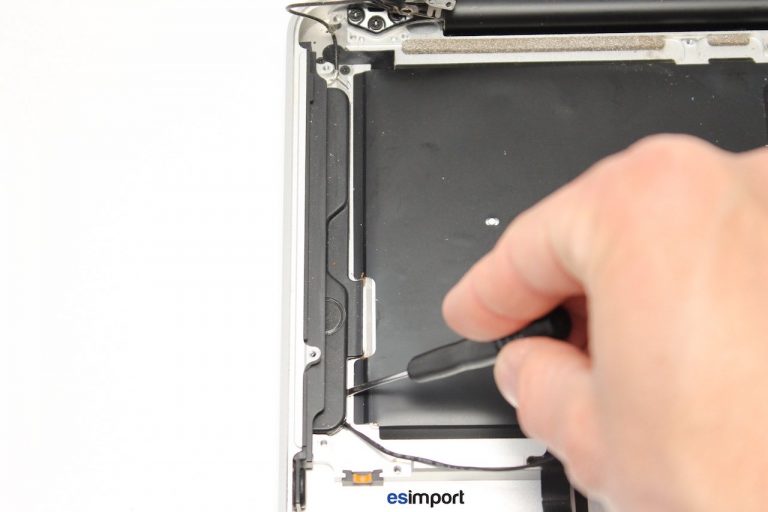

Décoller de la coque du macbook puis dégager le bloc haut-parleur droit/subwoofer latéral :

Changement topcase A1278

Changement topcase A1278

Le cas échéant, remonter dans l’ordre chronologique inverse les différents éléments dans le nouveau topcase.

Lors du remontage, il conviendra de reconnecter avec soin le connecteur nappe sous peine de dysfonctionnement du clavier :

Changement topcase A1278

Il est préférable de connecter le clavier avant de remonter la batterie :

Changement topcase A1278

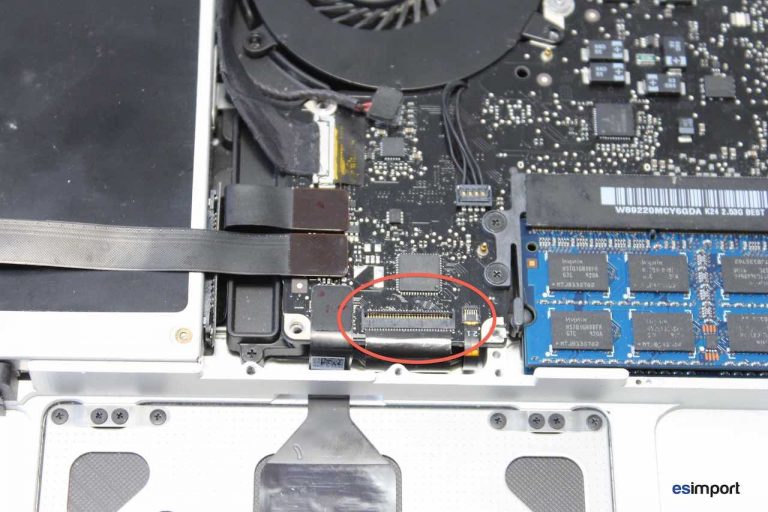

Faire rentrer dans un premier temps, la nappe dans le connecteur de la carte-mère :

Changement topcase A1278

Faire de même pour le rétro-éclairage :

Changement topcase A1278

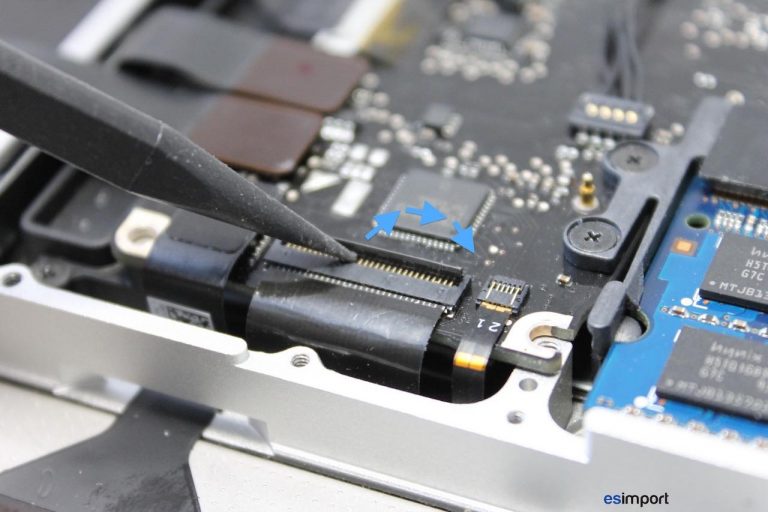

Puis faire pivoter de 90° à l’aide du spudger :

Changement topcase A1278

Une fois le remontage complet terminé de la nouvelle coque, réaliser un test complet « Apple Hardware Test » en appuyant sur la touche ‘D’ pendant la phase de démarrage du mac.
