Ce tutoriel vous guidera pas à pas pour le changement de l'écran LCD sur un MacBook 13 pouces A1278 2008.
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/00-DEFAUT-AFFICHAGE-LCD-MACBOOK-PRO-13P-A1278-2008--768x512.jpg)

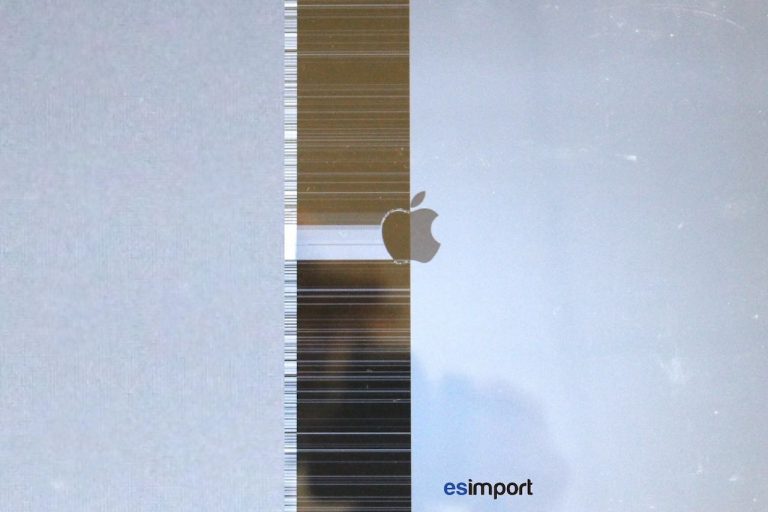

Lorsque l’écran de votre MacBook présente ce problème affichage écran caractéristique, il est fort à parier que l'écran LCD soit à changer. Afin d’établir de manière certaine le diagnostic, il suffit de brancher un nouvel écran LCD sur la carte-mère ; si l’image est normale, c’est votre écran LCD qui est en cause. Vous pouvez changer l’écran complet du macbook 13 ou uniquement la dalle LCD, ce qui réduira les coûts de réparation.
Outils nécessaires :
- Tournevis Cruciforme
- Tournevis Torx 6
- Spudger
- Spatule en acier
- Décapeur Thermique (ou sèche-cheveux)
- colle Pattex Gel
- pinces à linge
- cartes en plastique
Pièces nécessaires :
- dalle LCD de rechange pour MacBook Pro A1278
- vitre de rechange pour MacBook Pro A1278 (en cas de casse lors du démontage, cas très fréquent)
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 13 pouces 2008 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

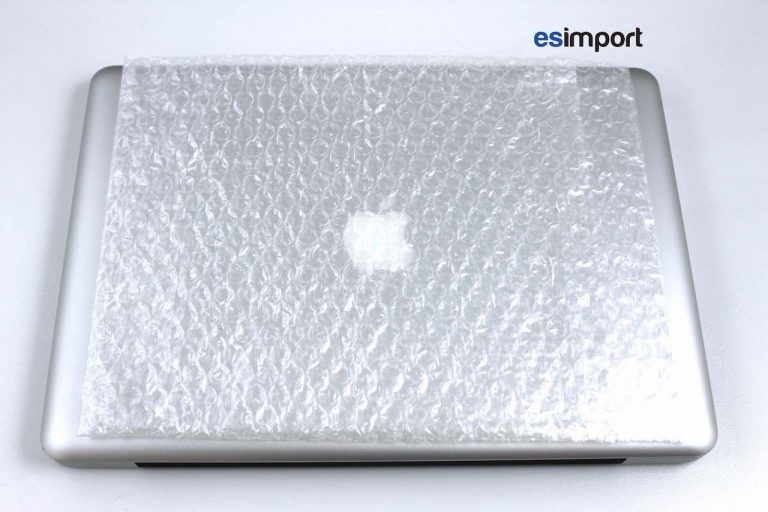

Commencer en premier lieu par protéger le dessus de la coque du macbook par du papier bulles :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/01-COQUE-PROTEGEE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

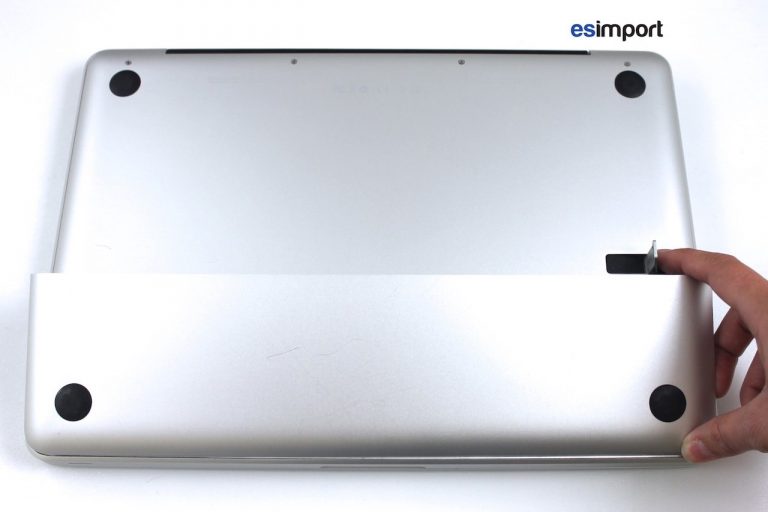

Ouvrir le compartiment batterie en soulevant le verrou :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/02-RETIRER-COMPARTIMENT-VERROUILLE-BATTERIE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

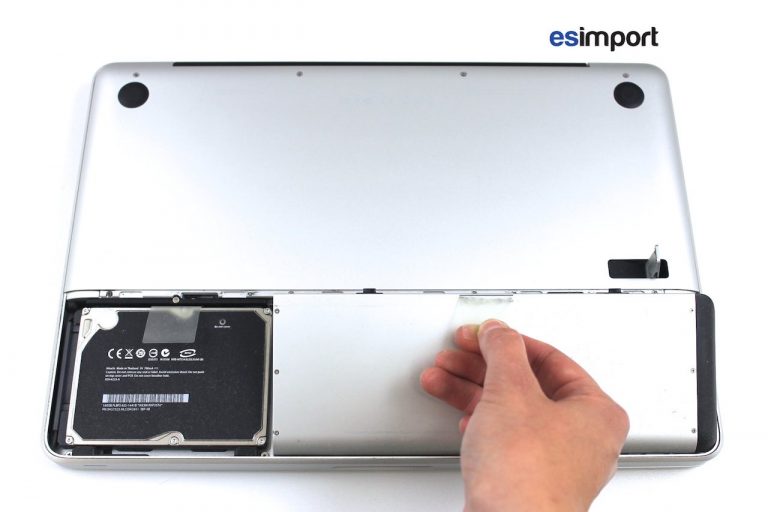

Retirer la batterie en tirant la languette :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/03-RETIRER-BATTERIE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

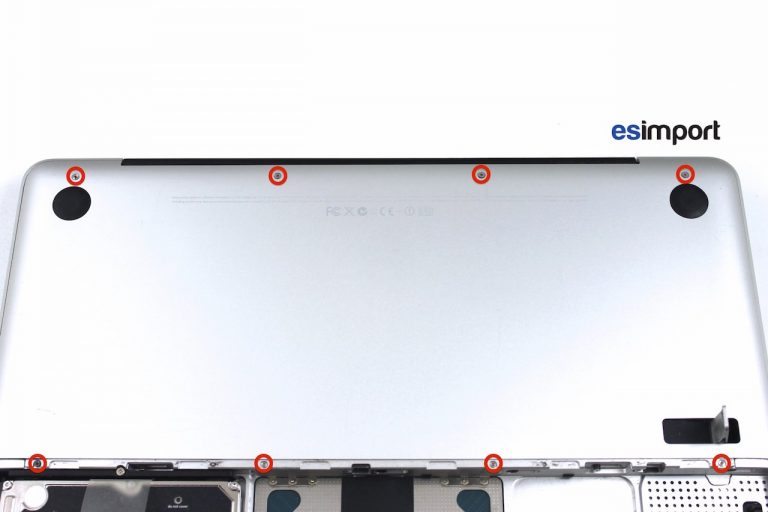

Retirer avec le tournevis cruciforme, les 8 vis du couvercle de fond puis le démonter :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/04-RETIRER-8-VIS-COUVERCLE-FOND-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

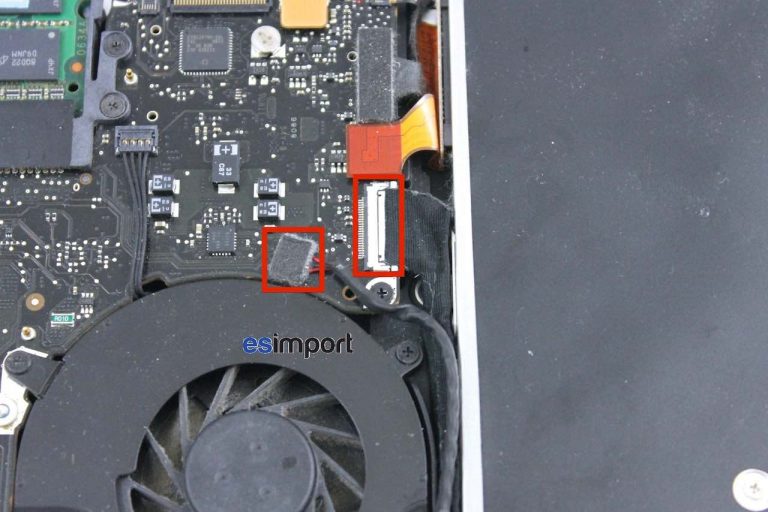

Déconnecter le câble iSight / WIFI et le câble du haut-parleur avec le spudger :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/05-DECONNECTER-CABLE-ISIGHT-ET-HAUT-PARLEUR-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

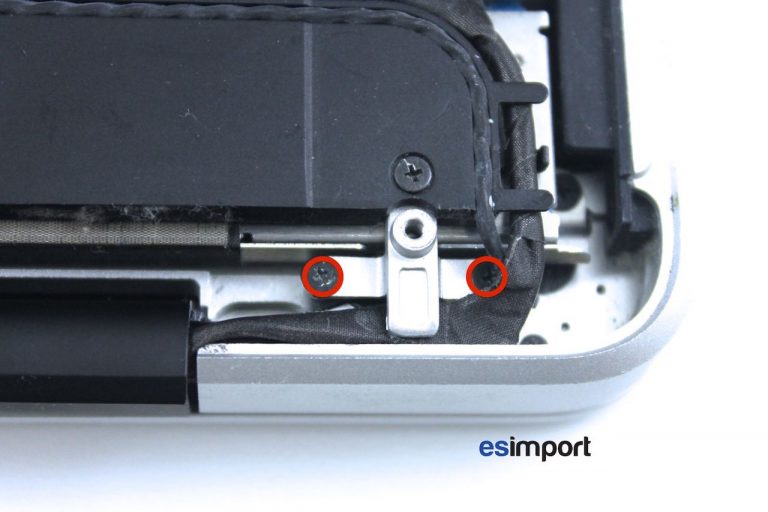

Dévisser les 2 vis de maintien du câble iSight / WIFI:
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/06-RETIRER-2-VIS-MAINTIEN-CABLE-ISIGHT-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

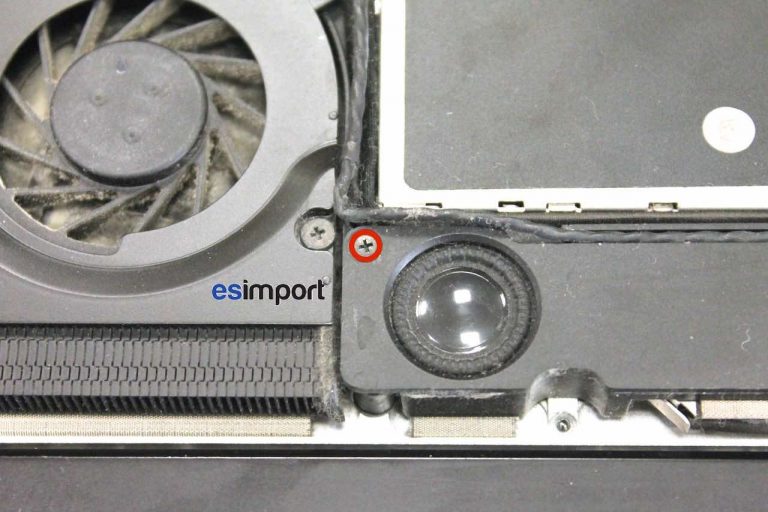

Dévisser la vis du bloc haut-parleur et rabattre celui-ci sur le côté droit :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/07-RETIRER-VIS-BLOC-HP-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
Placer le MacBook 13 pouces ouvert à 90° sur la tranche d’une table afin de faciliter les manipulations qui vont suivre.

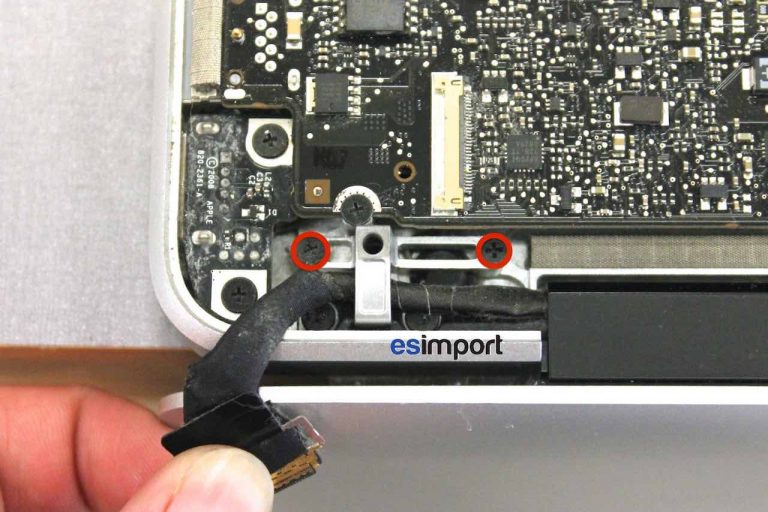

Dévisser maintenant les 2 vis de maintien du câble LVDS et dégager la pièce métallique :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/08-RETIRER-2-VIS-MAINTIEN-CABLE-LVDS-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

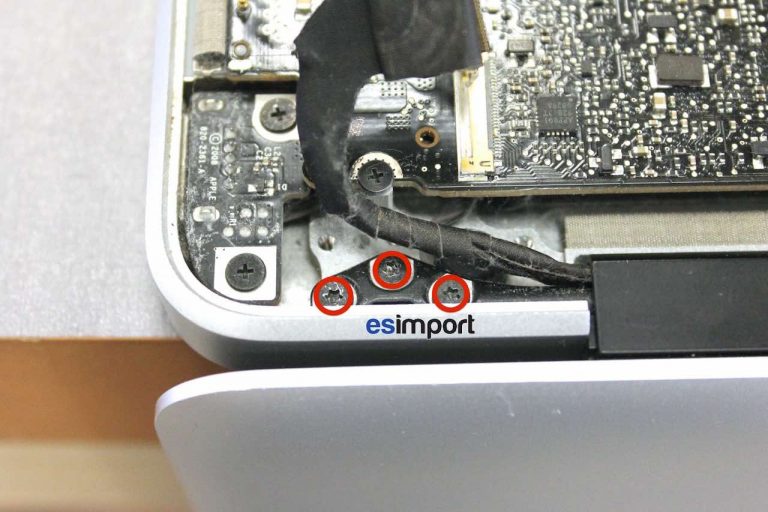

Avec le tournevis torx 6, dévisser les 3 vis des charnières du côté gauche :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/09-RETIRER-3-VIS-CHARNIERES-GAUCHE-TORX-6-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

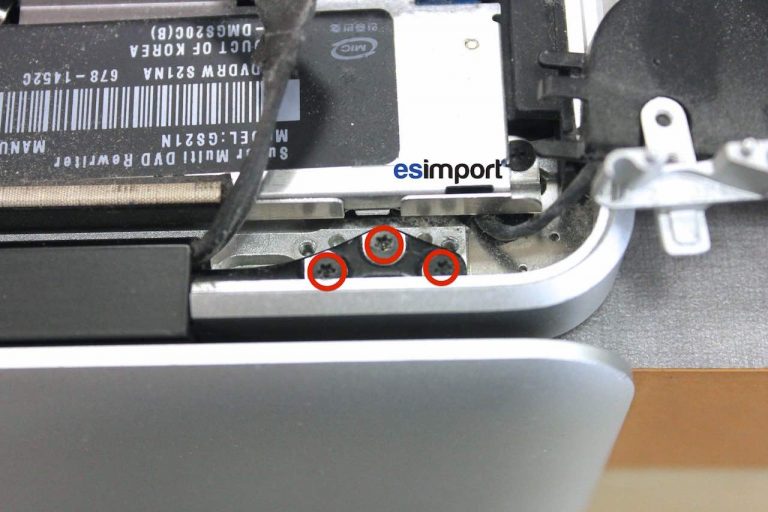

Opérer de même du côté droit :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/10-RETIRER-3-VIS-CHARNIERES-DROIT-TORX6-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
L’ensemble écran peut désormais être retiré et déposé de la coque du macbook.
changement de la dalle LCD sur un MacBook 13 pouces A1278 2008.

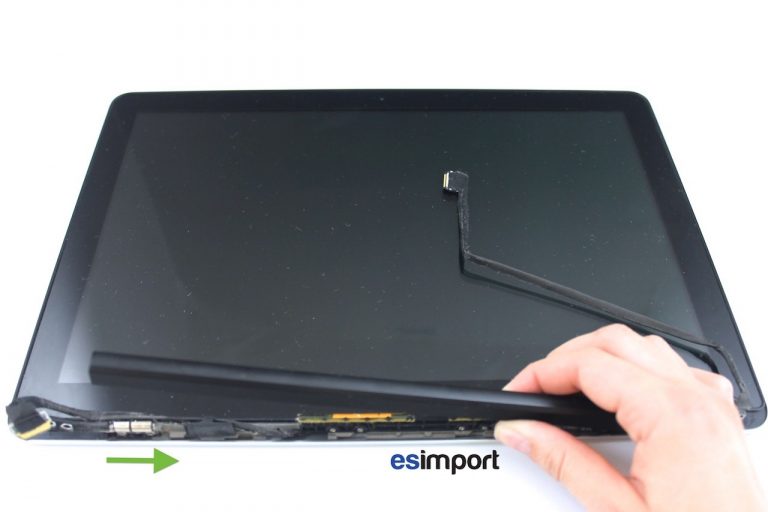

Enlever le manchon en plastique noir qui masque les câbles de l’ensemble écran en le faisant coulisser sur la droite :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/11-RETIRER-MANCHON-NOIR-EN-COULISSANT-VERS-LA-DROITE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
Nous allons maintenant procéder au décollage de la vitre qui protège le LCD.

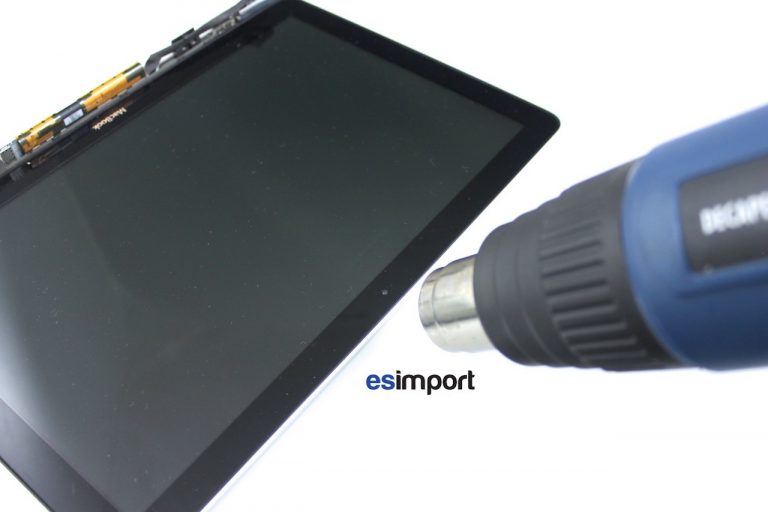

A l’aide d’un décapeur thermique (ou d’un sèche-cheveux), chauffer à l’endroit où est installée la caméra :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/12-DECAPEUR-THERMIQUE-NIVEAU-CAMERA-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

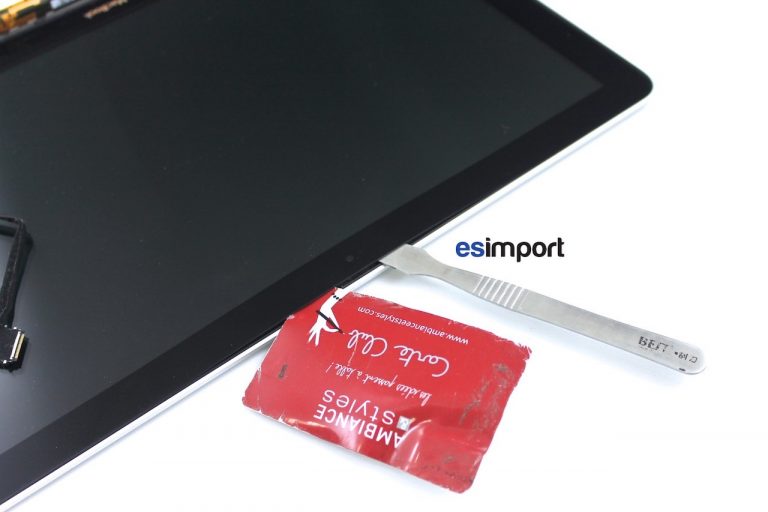

Y insérer une spatule en métal, puis une carte plastique afin de ne pas endommager la vitre et les connecteurs qui se trouvent en haut de l’écran :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/13-SPATULE-ACIER-DECOLLER-VITRE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
Chauffer dès que la colle résiste et travailler à l’oreille, vous devez entendre la colle se décoller . Placer une carte à chaque coin pour éviter que la vitre ne se recolle :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/14-COINS-VITRE-DECOLLES-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

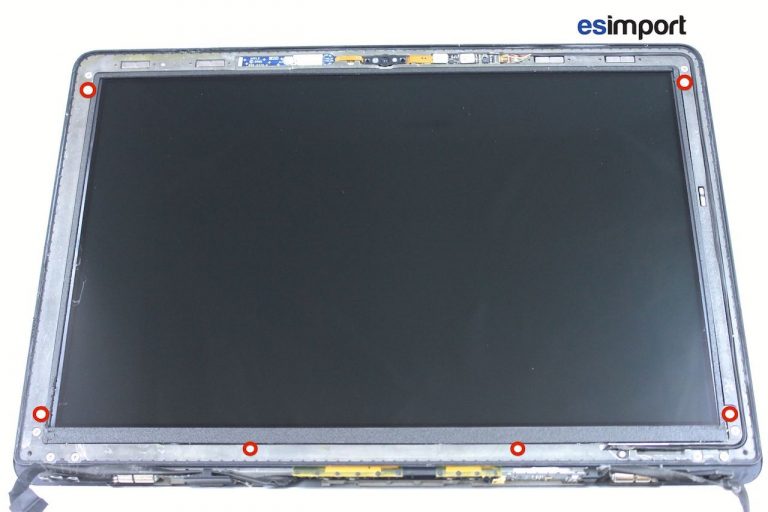

Une fois la vitre retirée, dévisser les 6 vis cruciformes qui fixent l'écran LCD dans le châssis :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/15-RETIRER-6-VIS-LCD-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

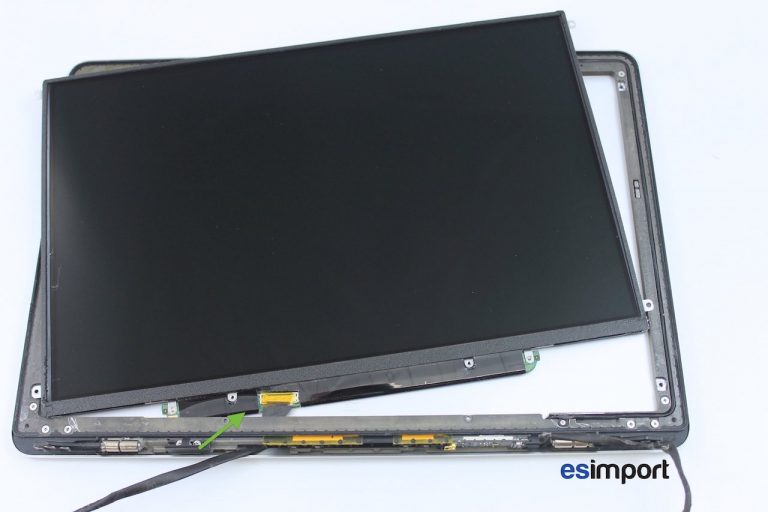

A l’aide du spudger, soulever la dalle doucement et faire coulisser le câble LVDS pour avoir accès au connecteur :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/16-SORTIR-DALLE-LCD-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

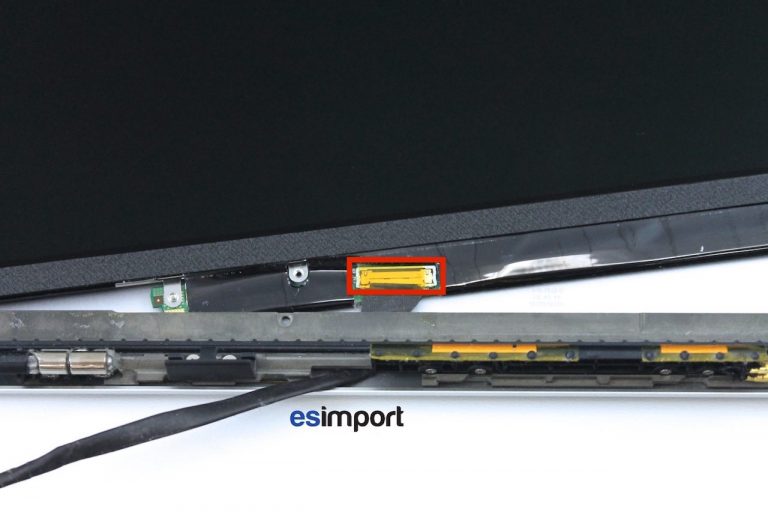

Déconnecter le câble LVDS en soulevant le pivot avec le spudger et en dégageant le câble par le bas :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/17-DECONNECTER-LVDS-SUR-DALLE-LCD-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)

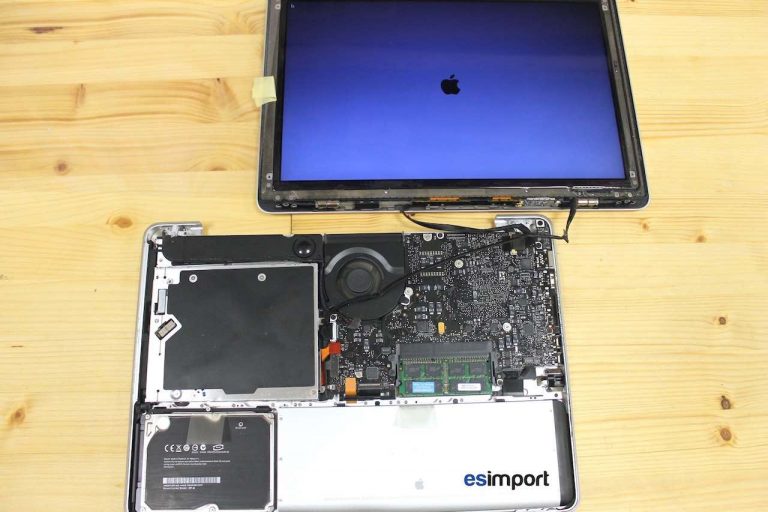

Effectuer une phase de test en connectant le nouvel écran LCD à la carte-mère du macbook 13. réinstaller la batterie et allumer l’appareil. Si tout fonctionne, revisser les 6 vis de l'écran LCD.
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/18-TEST-NOUVELLE-DALLE-LCD-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
Bien nettoyer l’écran et l’intérieur de la vitre à l’aide d’un chiffon en microfibres.

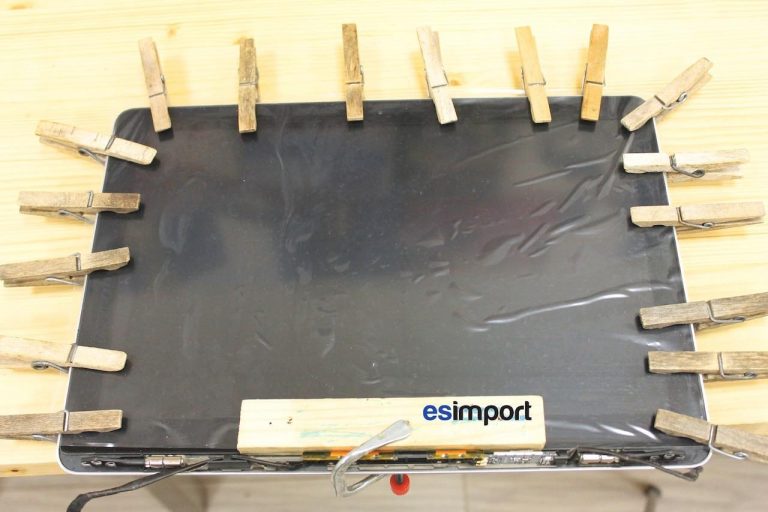

Appliquer de la colle Pattex Gel sur tout le tour de la vitre. La replacer sur l’écran et laisser sécher la colle en faisant contact avec des pinces à linge :
![Changement LCD macbook A1278](https://esimport.fr/img/cms/A1278%20LCD/19-SECHER-COLLE-VITRE-MACBOOK-PRO-13P-A1278-2008-768x512.jpg)
Une fois la colle sèche, vous pouvez remonter le mac en suivant le sens chronologique inverse. Tester l’ensemble des fonctionnalités du MacBook 13 dont les connecteurs ont été débranchés (caméra, haut-parleurs).
