Changer le câble caméra sur un MacBook Pro 13 pouces 2012

La caméra de votre macbook pro 13 pouces ne fonctionne pas ? il est fort à parier que le câble webcam soit à changer. Ce tutoriel vous guidera pas à pas pour le changement du câble caméra sur un MacBook 13 pouces A1278 2012.

Le câble Isight commande 2 fonctions :

  • caméra vidéo Isight
  • antenne wifi 3 brins

Il relie la carte-mère au connecteur de la caméra Isight, passe dans le manchon cache-charnières, puis est situé dans le logement sur la partie droite de l’assemblage écran sous la vitre. Il est donc nécessaire de déposer la surface vitrée du macbook 13″ pour le changer.

Au préalable, suivre les tutos sur :



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces 2012 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

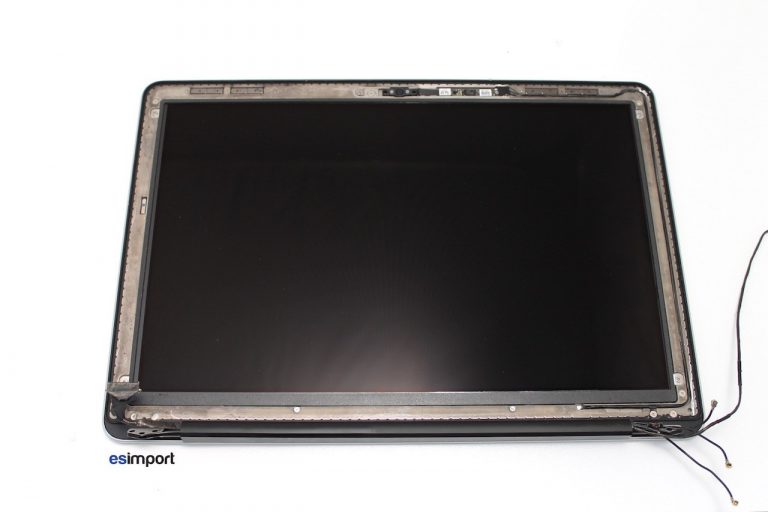

L’écran du macbook devrait être dans cet état-là, séparé de la coque (le châssis unibody du macbook), surface vitrée retirée, connecteurs déconnectés :

Changement câble caméra macbook A1278

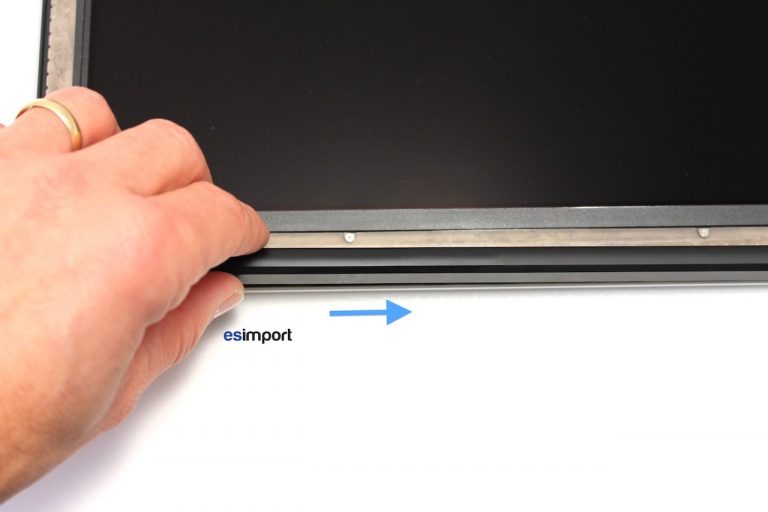

Faire coulisser d’environ 1 cm vers la droite de l'écran le manchon cache-charnières :

Changement câble caméra macbook A1278

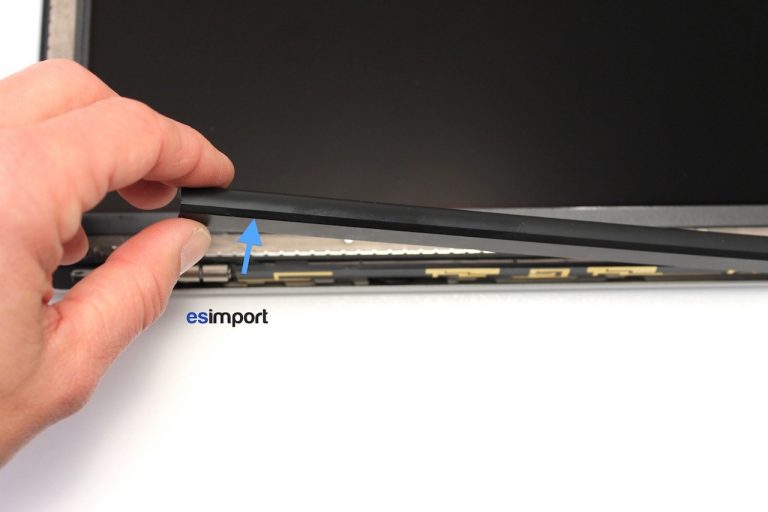

Soulever le manchon avec précaution, en faisant attention au câble vidéo LVDS situé sur la partie droite :

Changement câble caméra macbook A1278

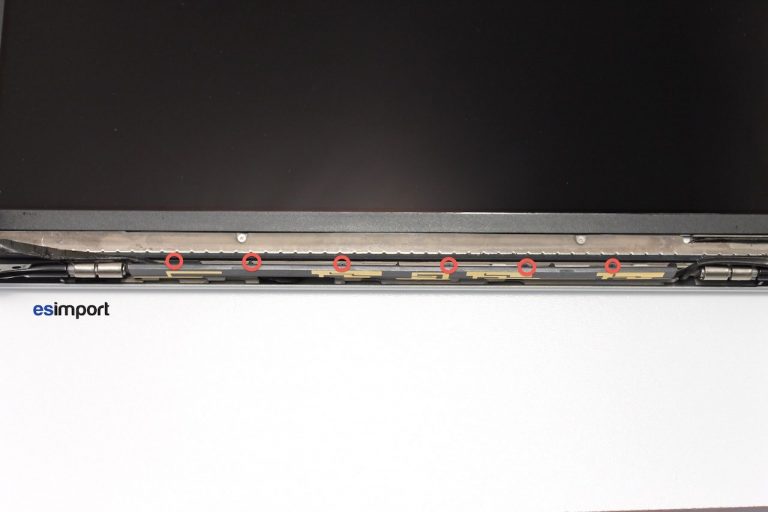

Avec le tournevis cruciforme, dévisser les 6 vis de la pièce en plastique noire solidaire du câble caméra vidéo :

Changement câble caméra macbook A1278

Dévisser la vis maintenant le câble iSight sur le châssis en aluminium :

Changement câble caméra macbook A1278

Changement du câble caméra webcam sur un MacBook A1278 2012

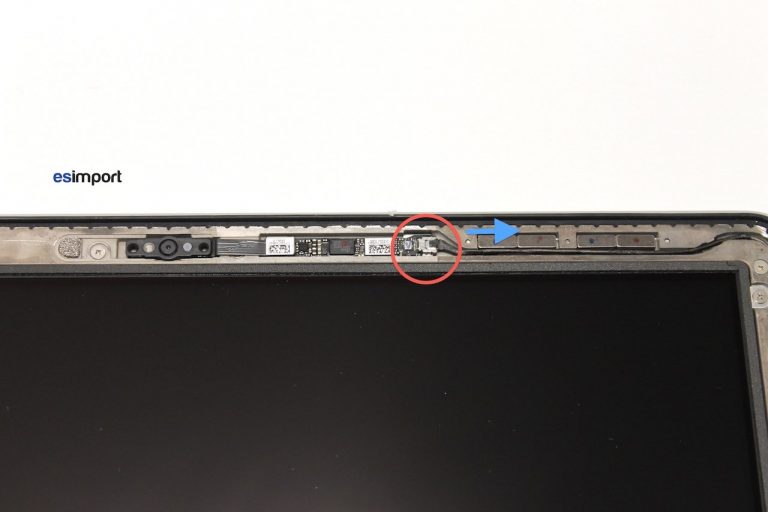

Déconnecter le câble de la caméra vidéo, au moyen du spudger, afin de ne pas blesser le connecteur:

Changement câble caméra macbook A1278

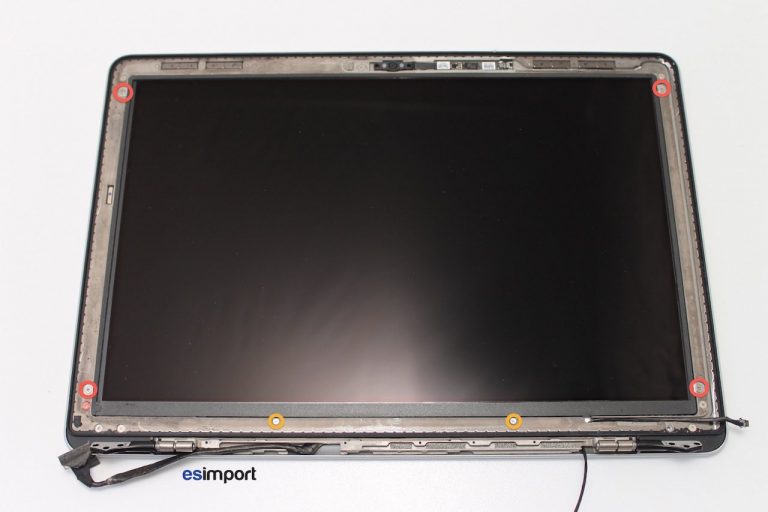

Le câble étant déconnecté de la caméra, il peut désormais être retiré du logement dans lequel il est placé le long de l’écran. L'écran LCD peut ensuite être dévissé, puis déposé afin de pouvoir retirer et changer le câble :

Changement câble caméra macbook A1278

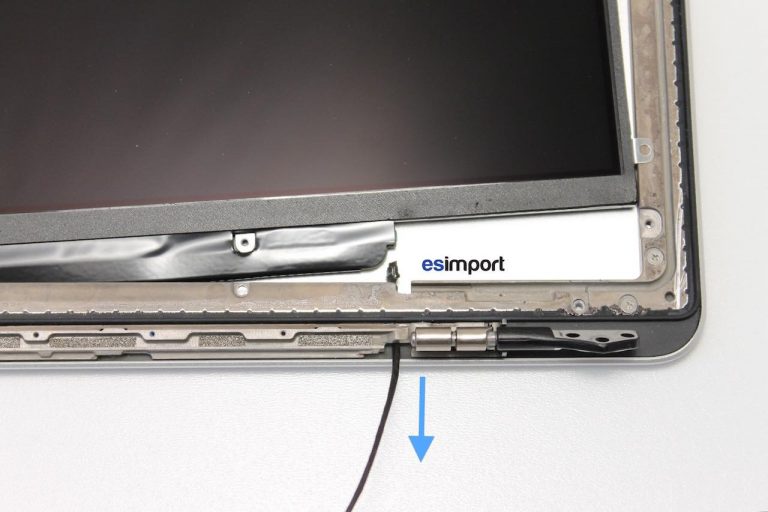

Il n’est pas nécessaire de retirer entièrement l’écran LCD. Il suffit juste de légèrement le décaler, afin de dégager l’espace nécessaire pour faire passer le connecteur de la caméra au travers de l’ouverture du châssis:

Changement câble caméra macbook A1278

Le remontage du nouveau câble est particulièrement aisé, il suffit de suivre les étapes dans l’ordre chronologique inverse, en veillant particulièrement à bien placer le câble dans le logement le long de l’écran.

Ne pas remonter et coller immédiatement la surface vitrée avant d’avoir effectué un test de bon fonctionnement du LCD. Le test de bon fonctionnement réalisé, on pourra coller définitivement la surface vitrée en suivant le guide de changement d’écran.
