Changer l'écran sur un MacBook 13 pouces 2006

Le macbook A1181 souffre d’un défaut très classique qui est le défaut de rétro-éclairage (panne de l’éclairage situé sur l’arrière  de l’écran LCD). Ceci peut provenir de 4 causes :

  • écran LCD défaillant (le plus fréquent)
  • barre inverter
  • câble de rétro-éclairage
  • carte-mère défaillante

Il peut également arriver qu’un câble vidéo LVDS de mauvaise qualité ait endommagé la carte-mère (plus rare, ceci arrive le plus souvent lorsque de fréquents démontage/remontage ont endommagé le connecteur).

Il peut donc être nécessaire de démonter l’ensemble écran d’un macbook, pour en changer le LCD, ou bien tout simplement changer le câble de la caméra ou démonter le contour en plastique.

Bien suivre au préalable les première étapes du guide de démontage démontage de la carte-mère jusqu’au démontage du clavier.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 13 pouces 2006 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

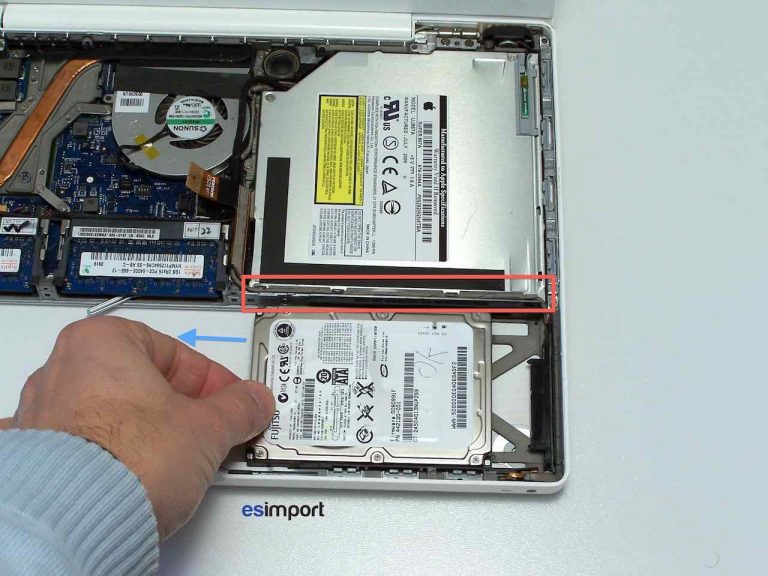

Faire glisser le disque dur vers la gauche. Dégager son câble du cheminement prévu le long du lecteur optique :

Changement écran macbook A1181

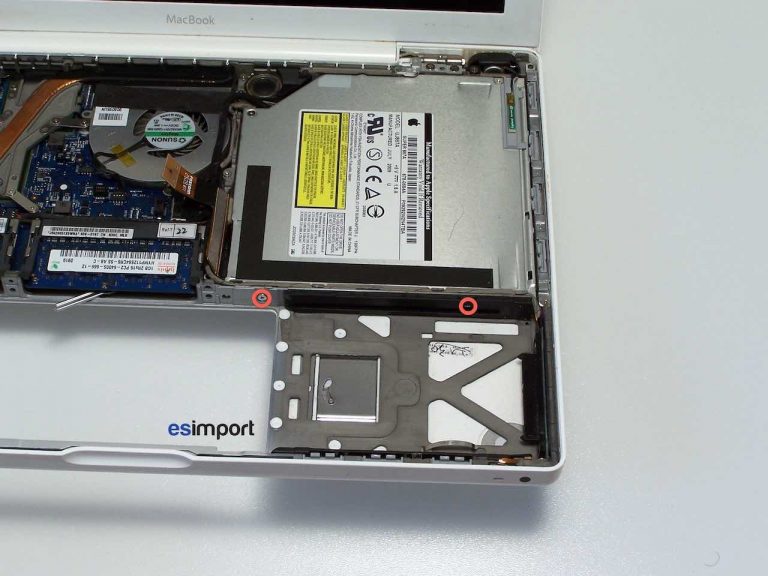

Dévisser les deux vis identifiées ci-dessous avec le tournevis cruciforme :

Changement écran macbook A1181

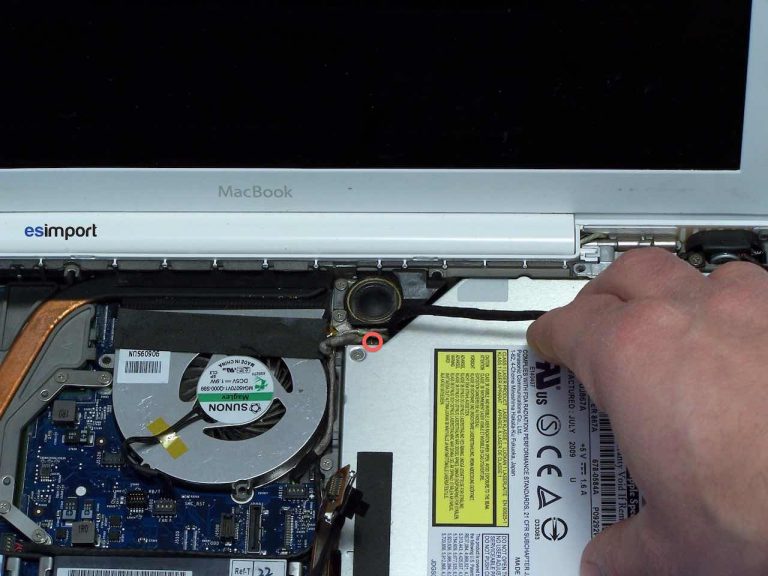

Dévisser la vis maintenant le lecteur optique, après l’avoir libérée des différents câbles :

Changement écran macbook A1181

Retirer le lecteur en le soulevant, puis en le faisant glisser vers le bas :

Changement écran macbook A1181

Changement de l’écran sur un MacBook 13" 2006 A1181

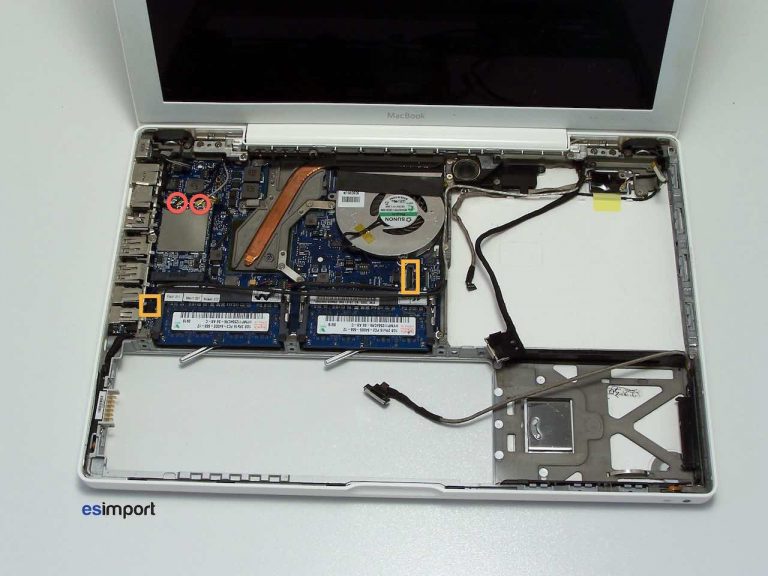

Votre macbook devrait être dans cette situation. Déconnecter avec le spudger, les deux câbles de l’airport WIFI (il est possible qu’il y en ait trois), puis le connecteur principal vidéo ainsi que le petit connecteur sur le côté gauche :

Changement écran macbook A1181

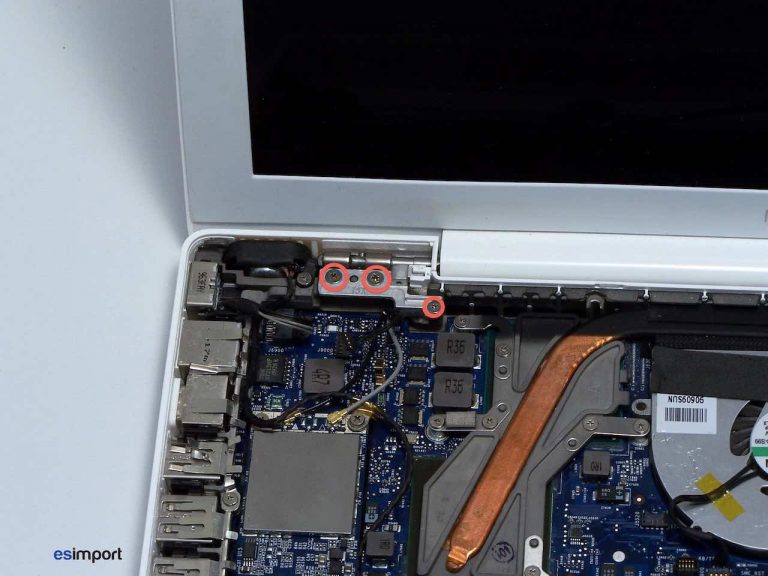

Dévisser les 3 vis maintenant la platine de la charnière gauche. Bien repérer la position des vis, ces dernières ne sont pas interchangeables :

Changement écran macbook A1181

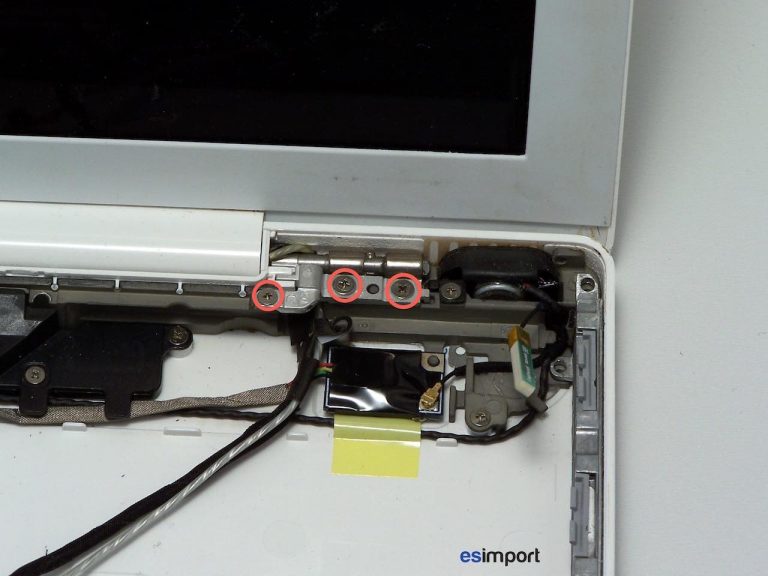

Faire de même sur la charnière droite :

Changement écran macbook A1181

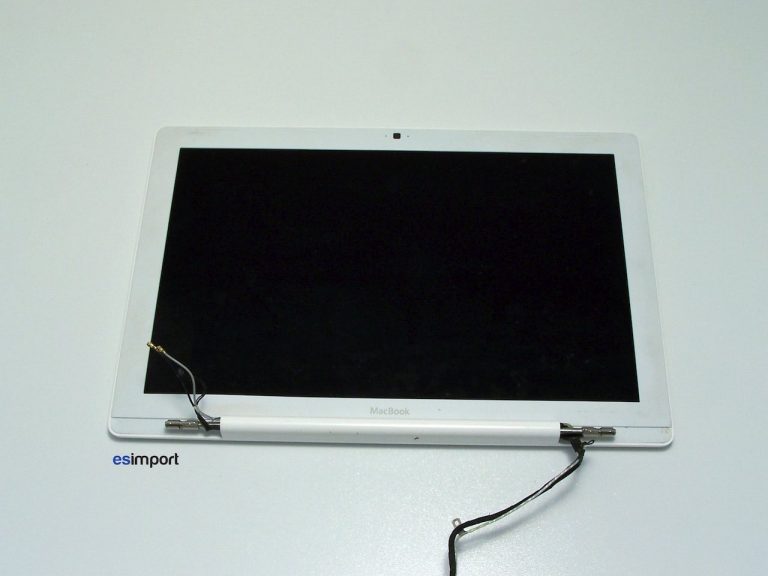

L’ensemble écran est maintenant entièrement déposé :

Changement écran macbook A1181

Le remontage du macbook 13 pouces s’effectue dans le sens chronologique inverse.
