Changer la dalle LCD sur un MacBook 13" 2006

Ce tutoriel vous guidera pas à pas pour le changement de la dalle LCD sur un MacBook 13 pouces A1181 de 2006

En cas de casse, ou de dysfonctionnement, Apple ne détaille pas l’écran LCD seul, mais remplace l’ensemble-écran complet. Le remplacement de l’écran peut se faire à peu de frais, et n’est pas très compliqué pour peu que l’on suive le guide détaillé ci-dessous.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook Polymère 13″ A1181 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

 Suivre au préalable le tutoriel de démontage de la face avant.

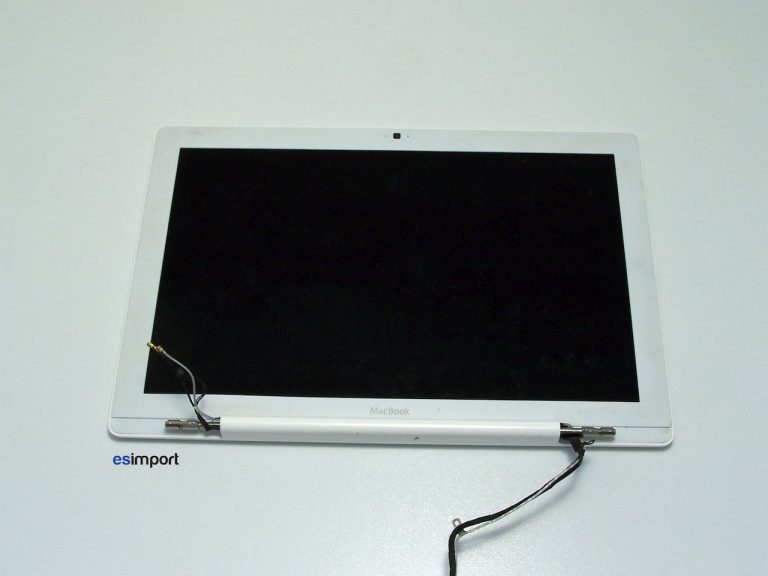

La face avant devrait être déposée dans cette position :

Changement LCD macbook A1181

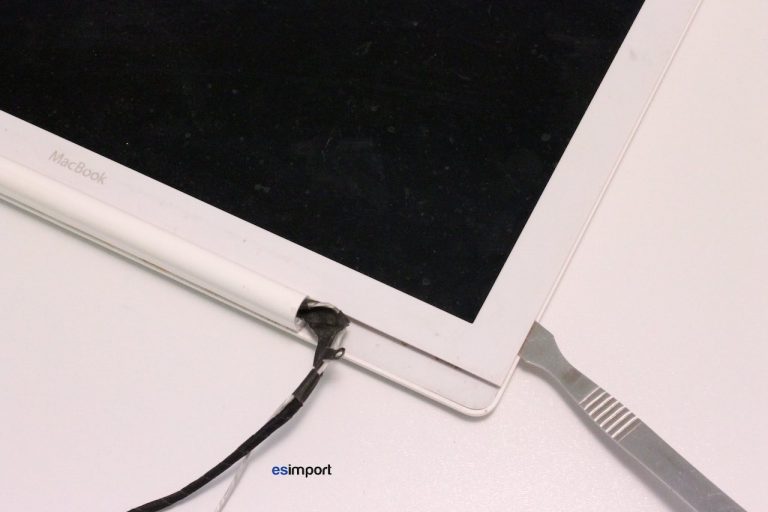

Insérer la spatule en acier, et faire délicatement levier afin de déclipser les clips en plastique :

Changement LCD macbook A1181

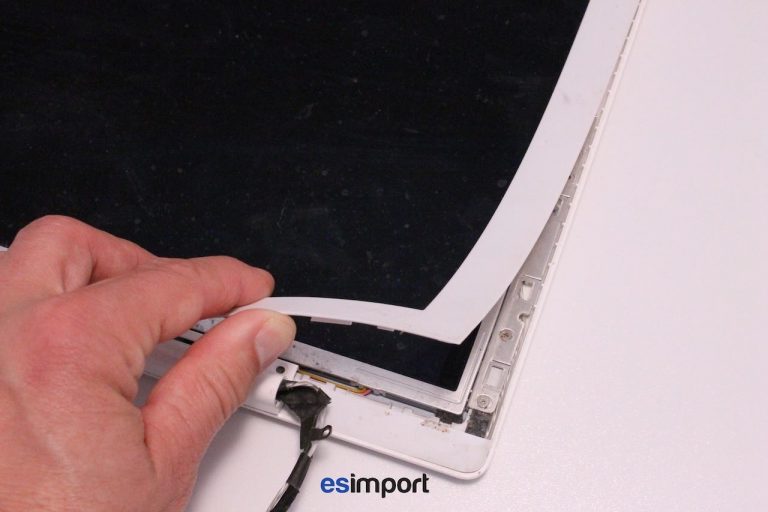

Tirer doucement sur le contour en plastique, celui-ci devrait venir facilement :

Changement LCD macbook A1181

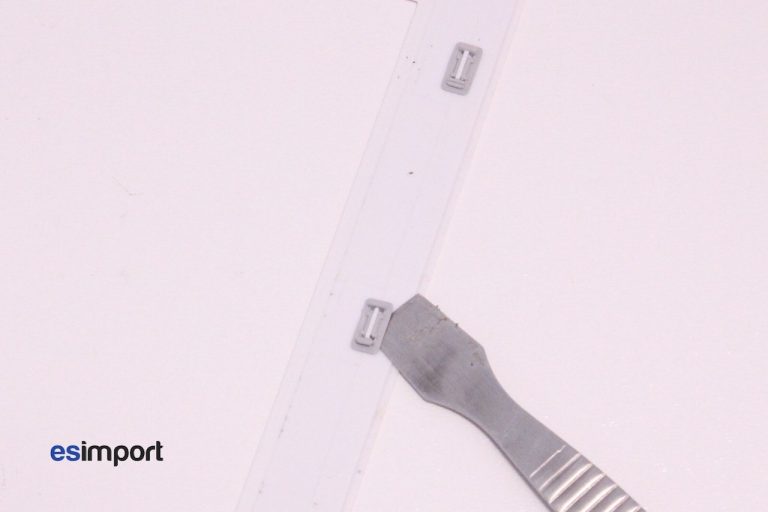

Les clips en plastique restant sur le contour devront être impérativement, retirés, à l’aide du même outil, et replacés dans le châssis afin de reclipser le contour lors du remontage :

Changement LCD macbook A1181

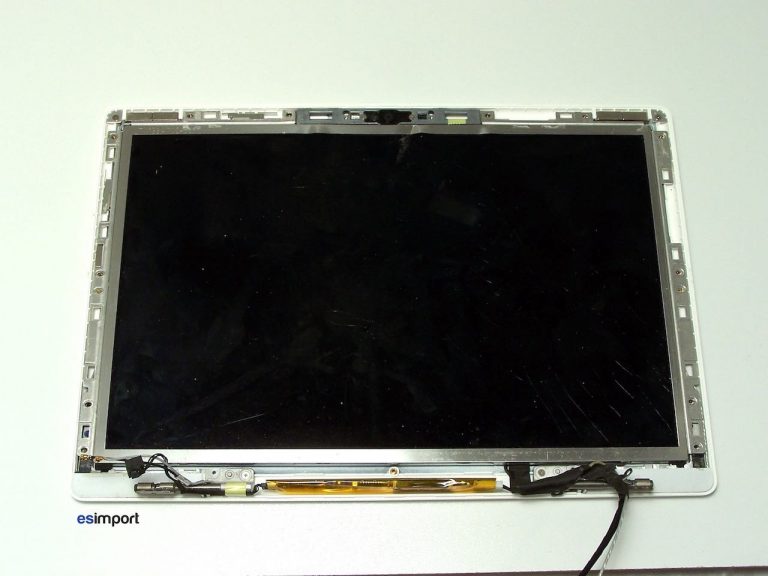

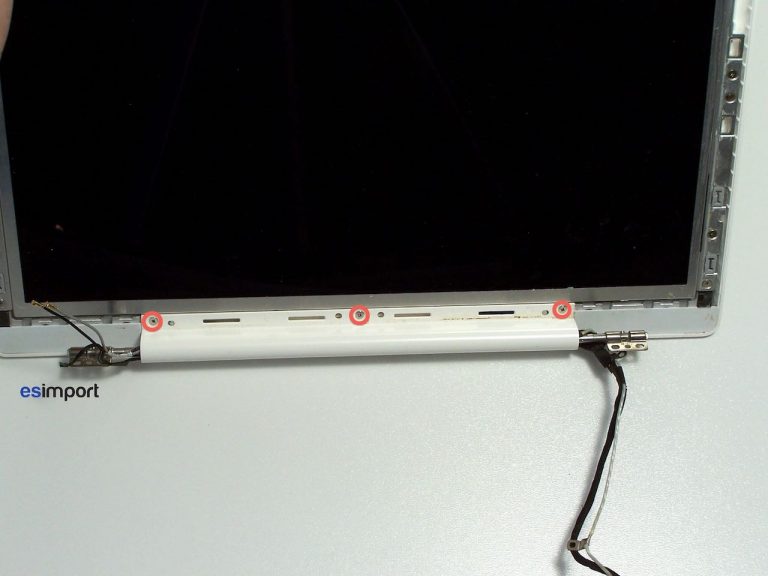

Dévisser les 3 vis du cache en plastique puis le retirer :

Changement LCD macbook A1181

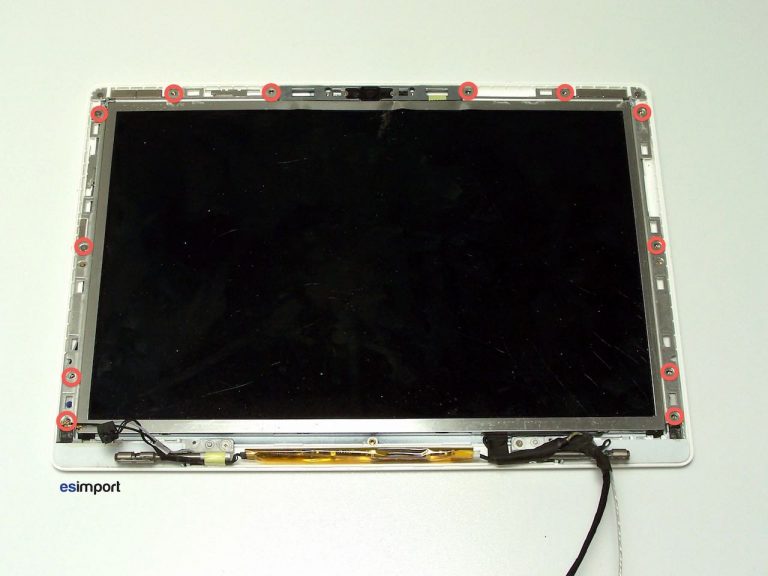

Dévisser les 12 vis qui fixent la dalle LCD avec le tournevis cruciforme :

Changement LCD macbook A1181

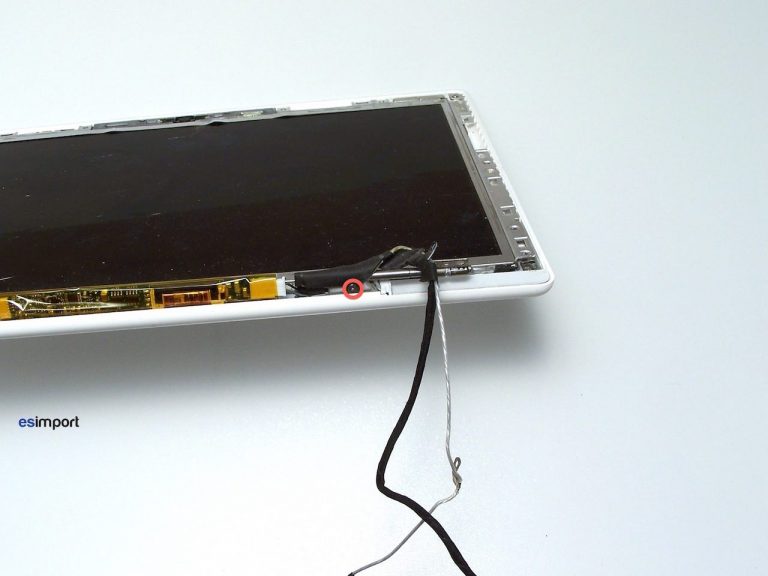

Dévisser la vis qui maintient câble LVDS vidéo :

Changement LCD macbook A1181

Dégager le câble vidéo sous la charnière :

Changement LCD macbook A1181

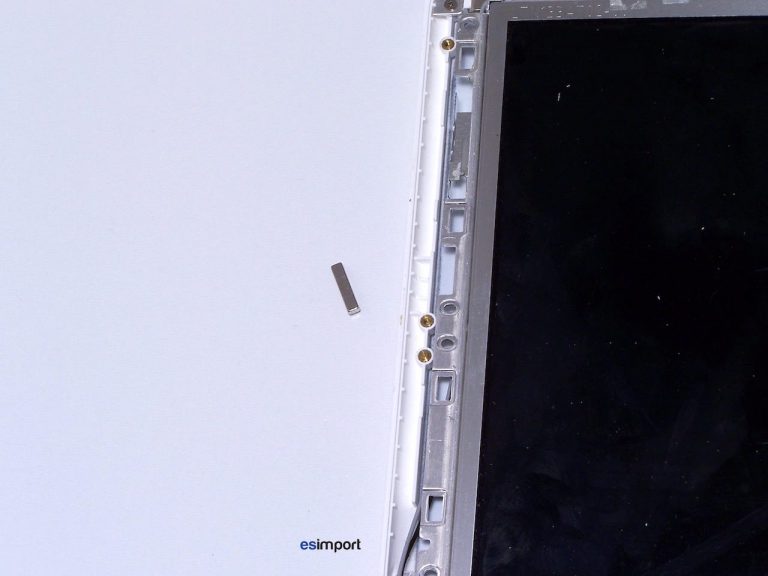

Déclipser légèrement le cadre du LCD. Celui-ci devrait venir facilement. Bien dégager l’aimant, et le garder en lieu sûr. Ce dernier ne devra pas être oublié lors du remontage, il a une fonction essentielle : il permet à la carte-mère de détecter la fermeture de l’écran, déclenchant ainsi le mode veille :

Changement LCD macbook A1181

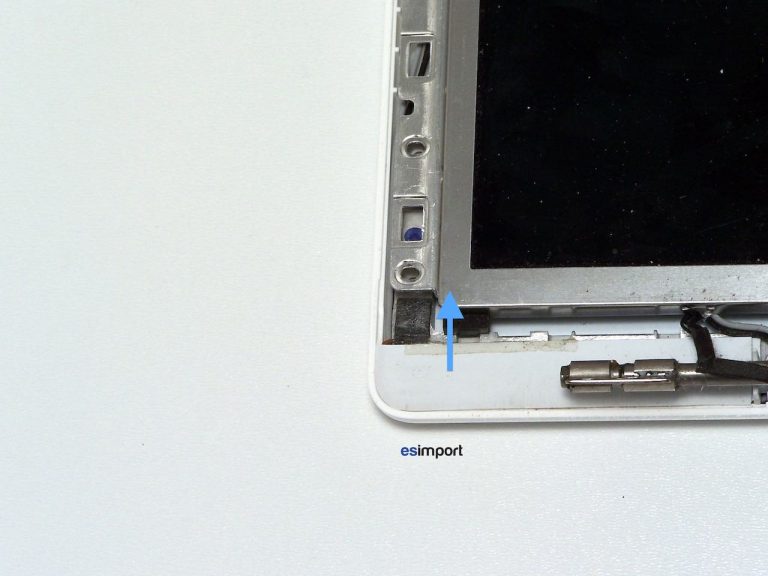

Faire glisser vers le haut le cache en plastique côté gauche. Faire de même côté droit :

Changement LCD macbook A1181

Le cache devrait être dans cette position :

Changement LCD macbook A1181

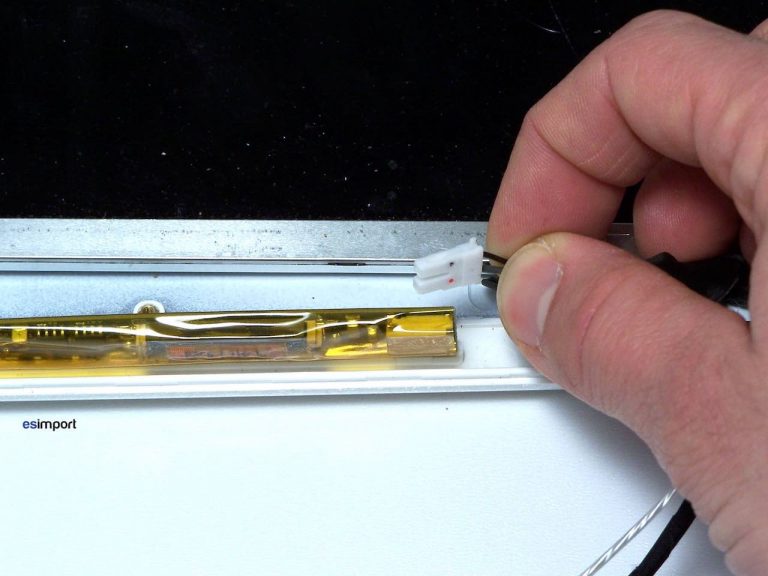

Débrancher le connecteur du rétro-éclairage :

Changement LCD macbook A1181

Changement de l’écran LCD sur un MacBook A1181

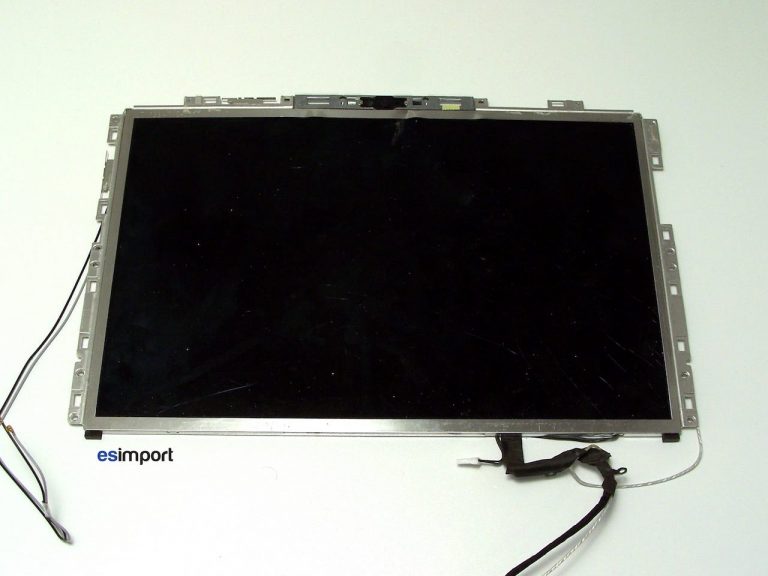

Le LCD peut désormais être dégagé avec son cadre. Attention à ne pas endommager les câbles :

Changement LCD macbook A1181

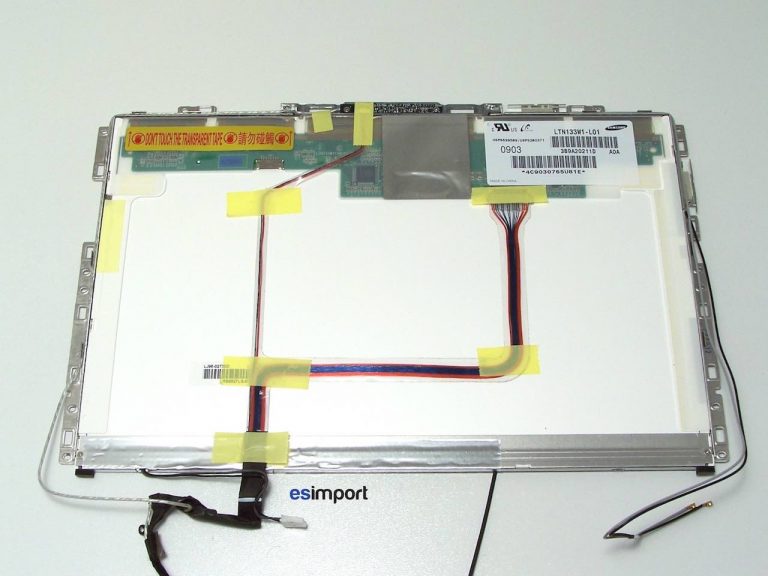

Retourner le LCD, déconnecter le câble vidéo et le câble caméra Isight. Décoller les câbles du LCD :

Changement LCD macbook A1181

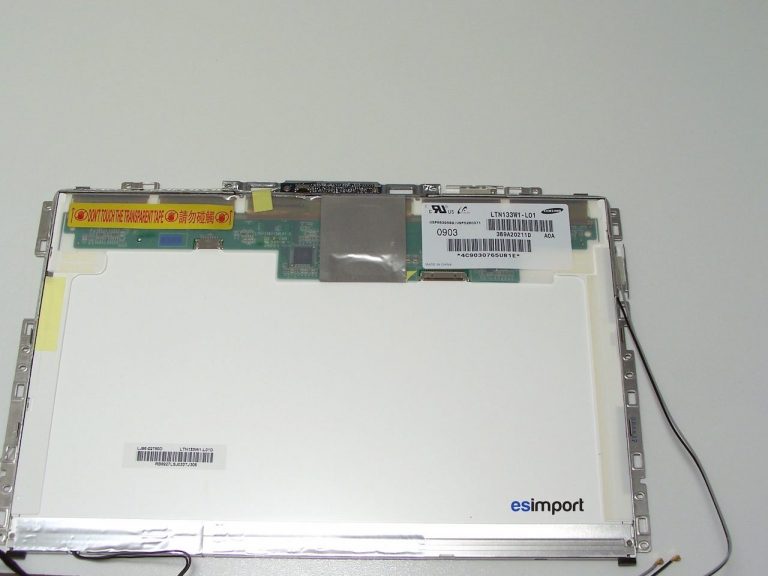

Le LCD devait ressembler à ceci :

Changement LCD macbook A1181

Dégager le câble wifi du cheminement situé sur le cadre :

Changement LCD macbook A1181

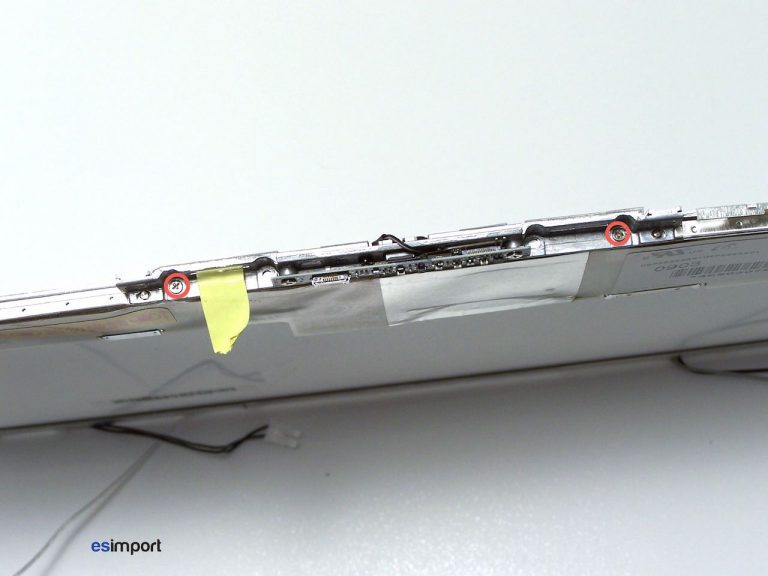

Dévisser les 2 vis maintenant le cadre supérieur au niveau de la partie caméra Isight avec le tournevis cruciforme :

Changement LCD macbook A1181

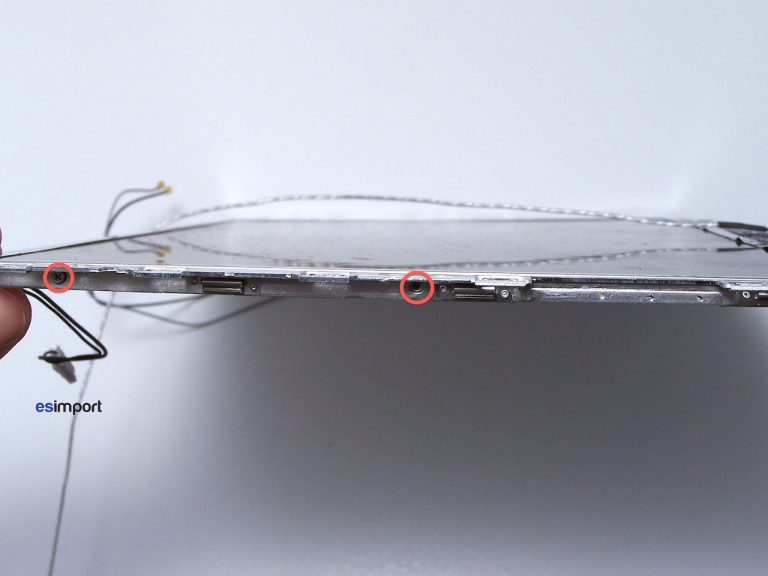

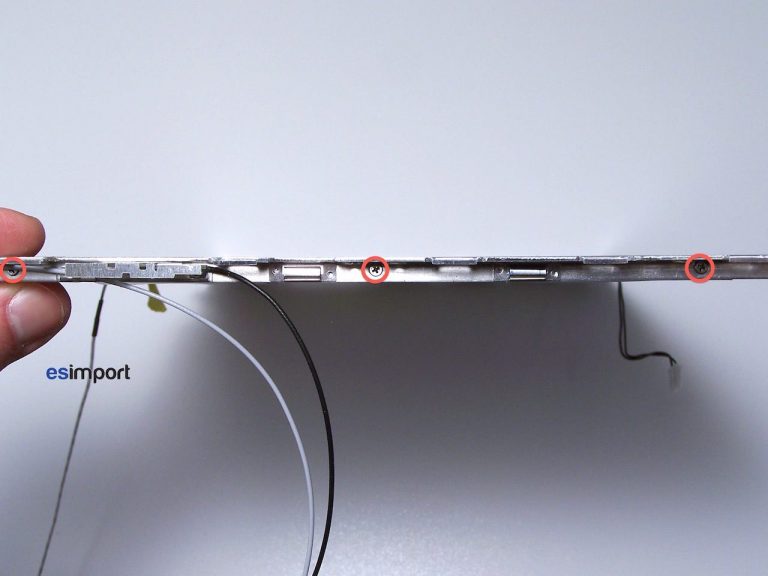

Dévisser les vis des parties latérales :

Changement LCD macbook A1181

Faire de même sur l’autre côté :

Changement LCD macbook A1181



La dalle LCD est totalement démonté (penser à le déposer en centre de tri car il contient du mercure).

Avant de remonter totalement le nouveau LCD, brancher les câbles sur le nouveau LCD, ainsi que l’inverteur, et effectuer un test ‘à blanc’ en mettant sous tension le macbook. Ceci permet d’éviter un redémontage inutile en cas de mauvaise connection. Ne pas oublier également de tester le bon fonctionnement de la réception wifi ainsi que la caméra iSight.

Lors du remontage final, vérifier le bon fonctionnement du mise en mode veille lors de la fermeture de l’écran. Le macbook 13" devraît détecter l’aimant placé à mi-hauteur de l’écran et se placer en mode veille.
