Changer la carte mère sur un Macbook 12 pouces 2015

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1534 2015

La carte mère du nouveau macbook 12 pouces est de dimension assez réduite, comparable à un iphone 5. Il n’y a plus de ventilateur et les éléments vont à l’essentiel : wifi, haut parleurs, clavier, trackpad, batterie et port jack et d’alimentation.

Au préalable, il convient de suivre le tutoriel montrant le démontage du couvercle du macbook 12 pouces.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

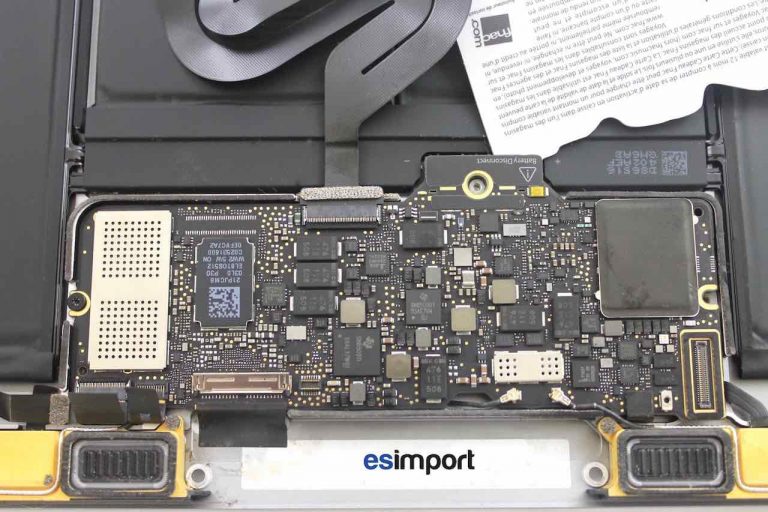

L’appareil devrait se retrouver dans cet état, batterie déconnectée de la carte-mère:

Changement carte mère macbook A1534

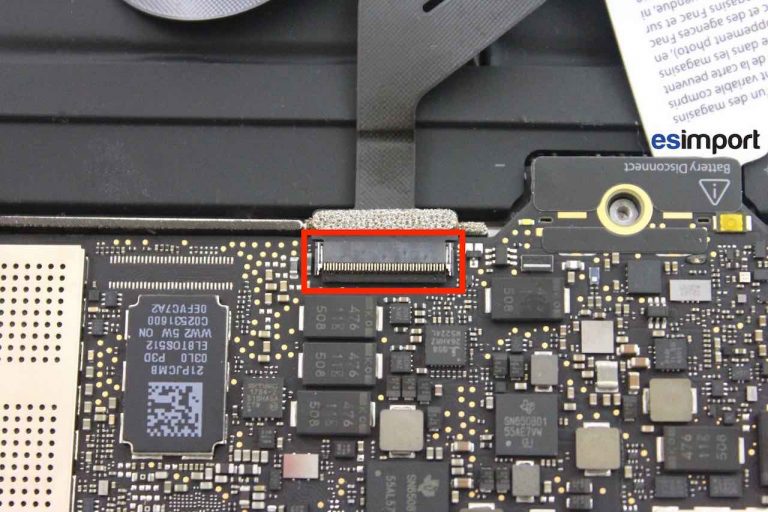

Avec le spudger, soulever le volet pivotant du connecteur trackpad à 90° :

Changement carte mère macbook A1534

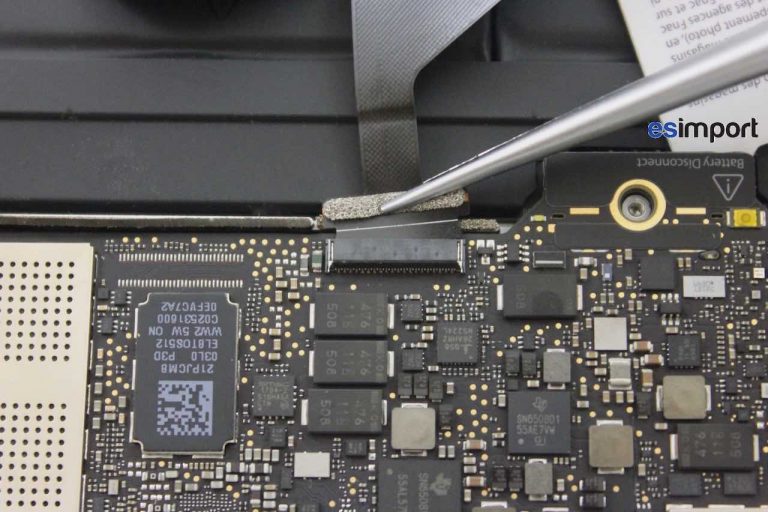

Déconnecter de la carte-mère du macbook 12 pouces la nappe du trackpad avec la pince :

Changement carte mère macbook A1534

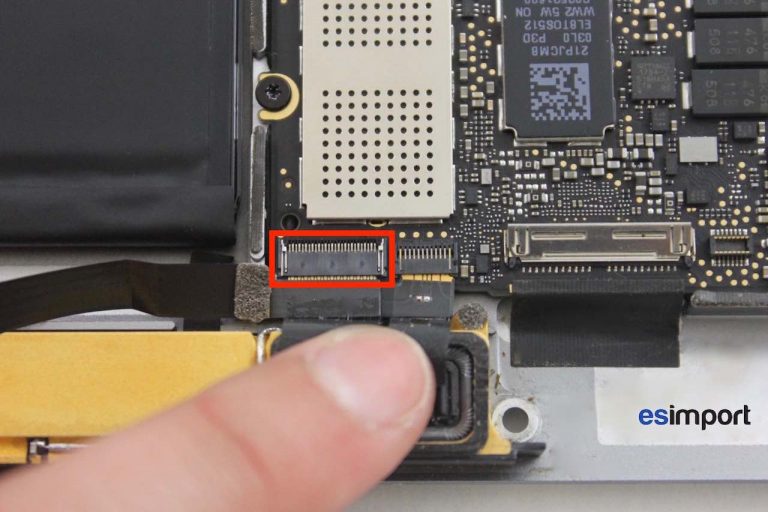

Soulever le pivot du connecteur jack à 90° de la même façon que celui du trackpad :

Changement carte mère macbook A1534

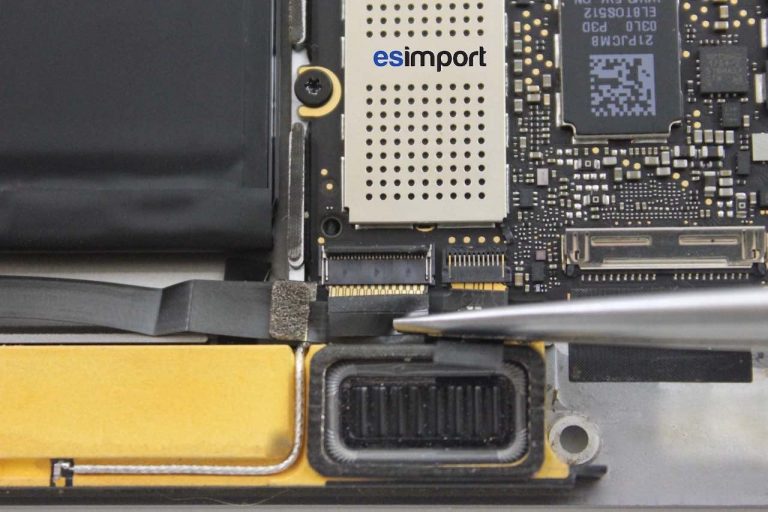

Déconnecter la nappe de liaison entre la carte-mère et la carte jack :

Changement carte mère macbook A1534

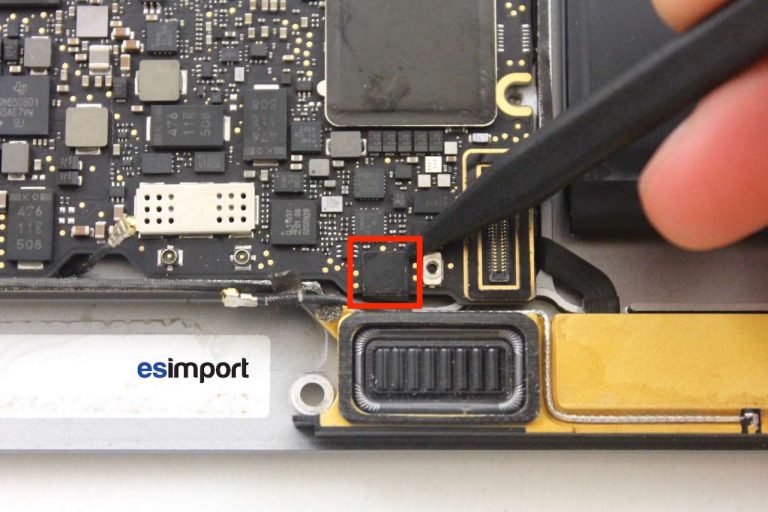

Soulever le pivot du haut parleur droit :

Changement carte mère macbook A1534

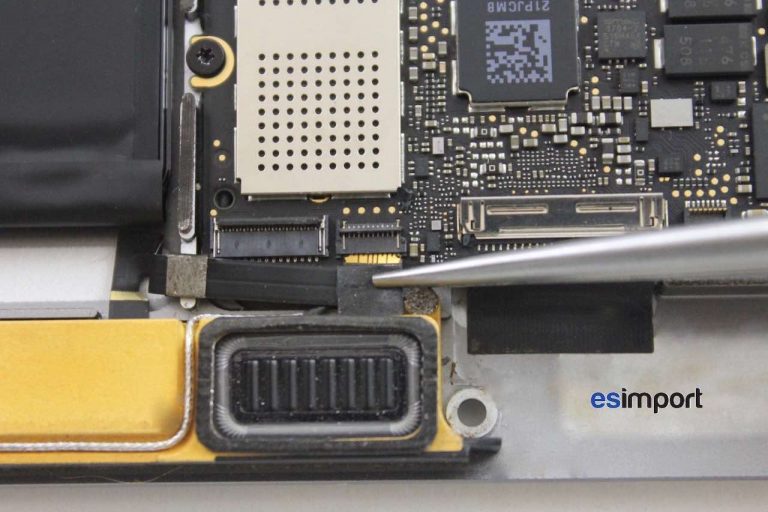

Déconnecter la nappe de la même façon que pour celle du jack :

Changement carte mère macbook A1534

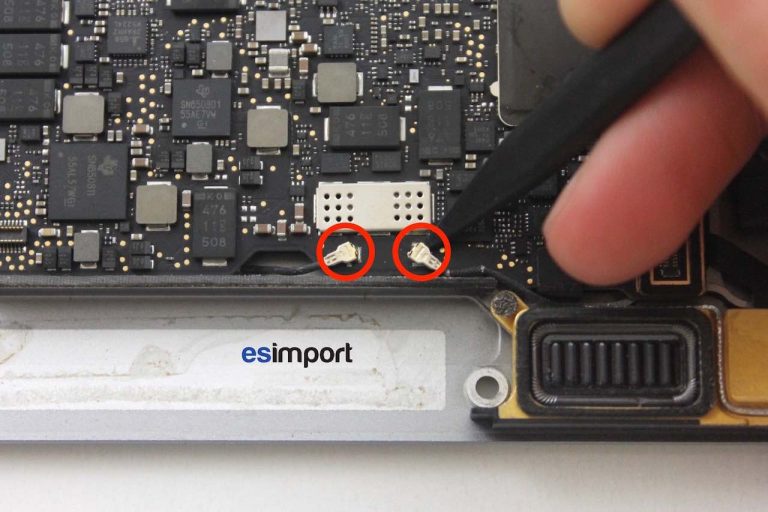

Puis, déconnecter les 2 antennes délicatement en insérant le spudger sous le connecteur co-axial puis en faisant  levier très délicatement:

Changement carte mère macbook A1534

Déconnecter à présent le haut parleur gauche en le déclipsant avec le spudger :

Changement carte mère macbook A1534

démontage de la carte-mère sur un MacBook 12 pouces A1534 2015

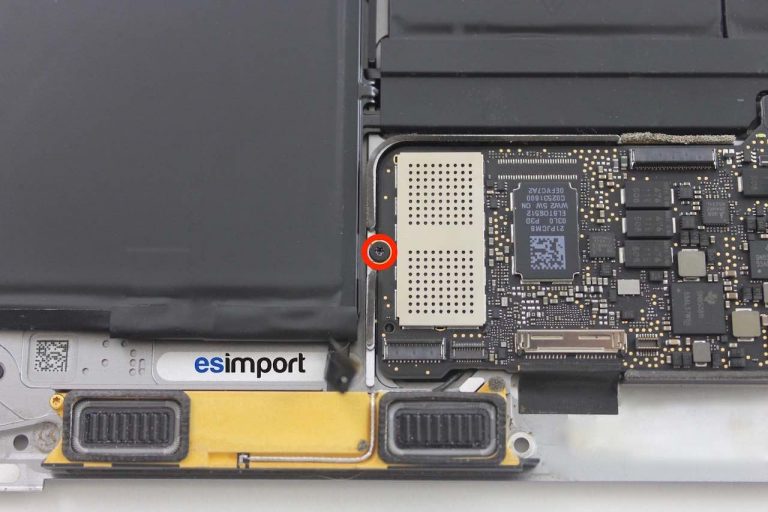

Avec le tournevis torx 5, dévisser la vis qui maintient la carte-mère dans le chassis :

Changement carte mère macbook A1534

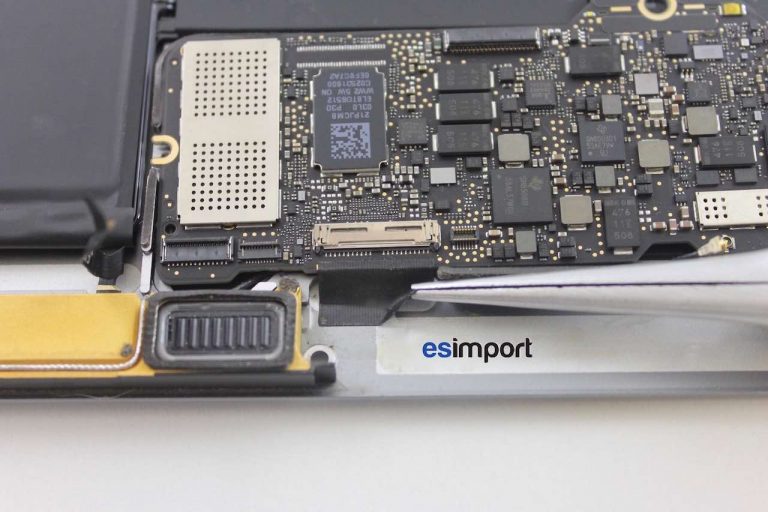

En dernier lieu, décoller l’adhésif au niveau du connecteur vidéo avec la pince :

Changement carte mère macbook A1534

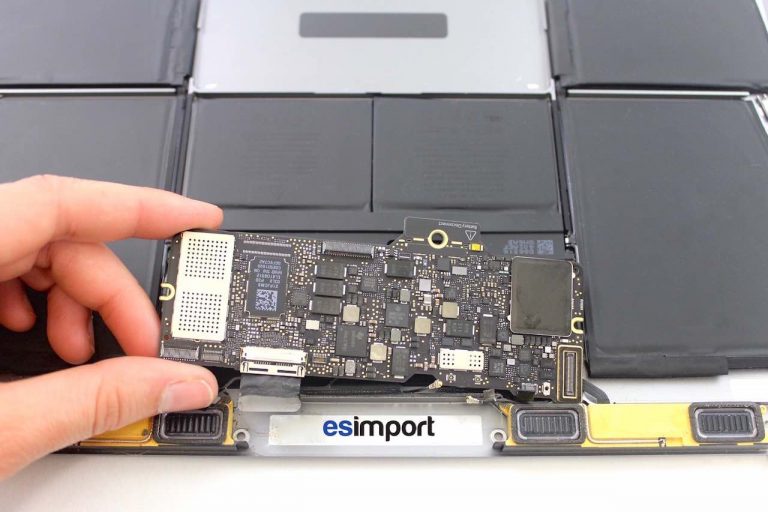

La carte-mère peut désormais être retirée :

Changement carte mère macbook A1534

Le remontage du macbook 12 pouces s’effectue dans l’ordre chronologique inverse.
