Ce tutoriel vous guidera pas à pas pour réparer l’écran sur un MacBook air 11 pouces A1465. Cette procédure est valable pour les modèles de macbook air 11 pouces de l'année 2012 à 2015.
Le tuto est également utile pour procéder à la réparation (changement) de la batterie du même macbook air 11 pouces 2012-2015. Changer en effet cette batterie ne présente aucun difficulté puisque la batterie est vissée. Attention il existe deux modèles de batterie différente en fonction du modèle et de l'année du macbook air 11.
Lorsque la coque en aluminium est très endommagée, il est préférable de procéder au changement de l'écran complet. Nous verrons ci-dessous que l’opération est assez facile pour peu que l’on soit minutieux. Dans le cas d’une coque en bon état, on pourra se contenter de changer uniquement l’écran LCD, tel que décrit dans le tutoriel sur le changement écran LCD simple sur un macbook Air 11″.
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook air 11" Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Commencer par bien protéger la coque, le macbook air 11 pouces étant opéré posé sur le dessus :
Dévisser avec le tournevis pentalobe spécial Macbook Air, les 10 vis du couvercle de fond. Bien repérer leur emplacement, les vis étant de tailles différentes :
Déconnecter en premier lieu la batterie, avant toute intervention sur la carte-mère, puis déconnecter le connecteur vidéo LVDS de l’écran situé en haut à gauche, et libérer la carte SSD flash à l’aide d’un tournevis Torx 5 :

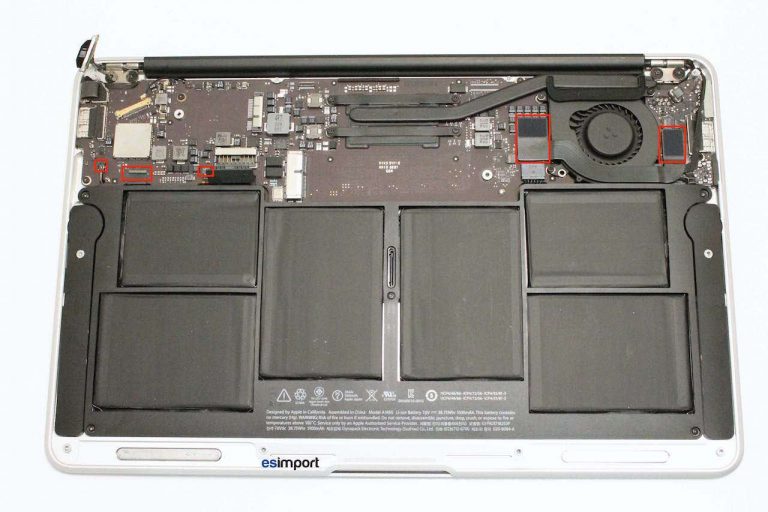

Déconnecter successivement le haut-parleur gauche, le clavier, et la nappe de rétro-éclairage puis le connecteur principal de la carte-fille entourant le ventilateur sur la partie droite. Attention notamment au connecteur pivotant du clavier, celui s’actionne en deux temps : soulever en premier le volet pivotant, puis sortir le connecteur :
Démonter les 5 vis maintenant la batterie du macbook air 11 pouces à l’aide d’un tournevis Torx 5, puis déconnecter le haut-parleur droit, et le connecteur du microphone. Le connecteur large de la caméra de l’ensemble-écran peut être déconnecté à l’aide du spudger :

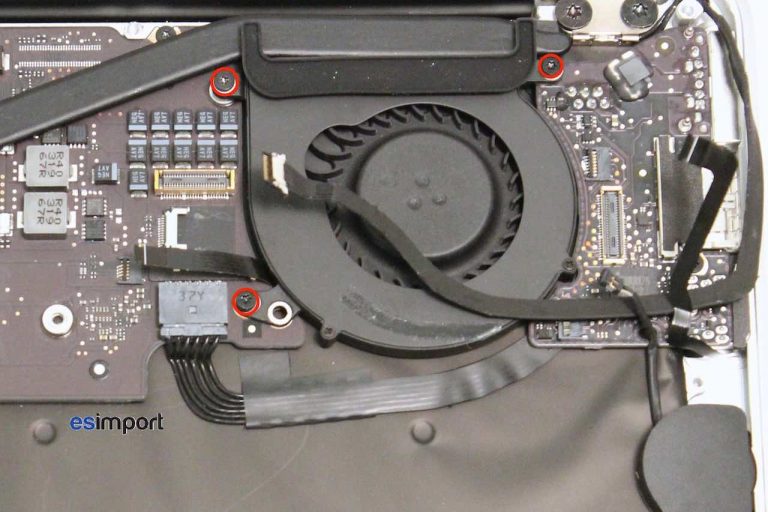

Dévisser les 3 vis Torx 5 maintenant le ventilateur sur la carte-mère du macbook:

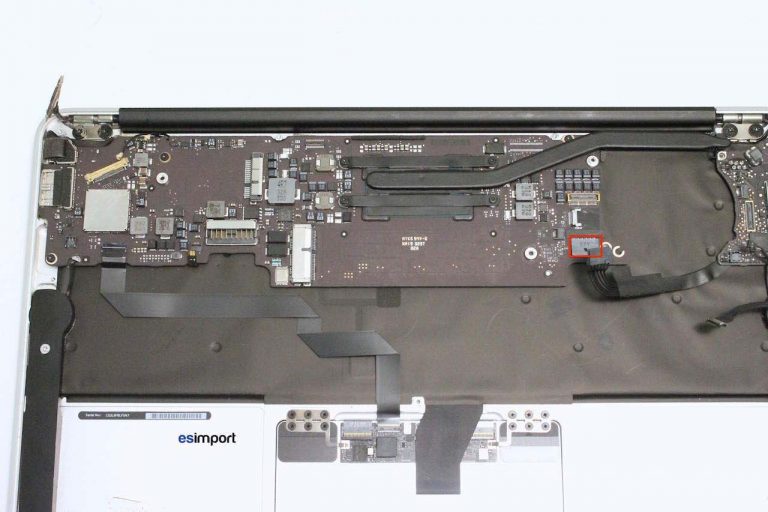

Dégager le connecteur de la carte-fille :

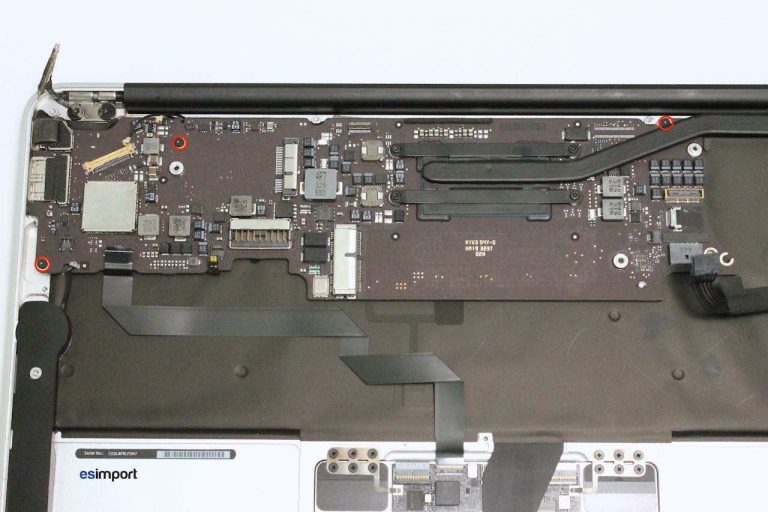

Dévisser les 3 vis indiquées ci-dessous. La carte-mère peut ensuite être démontée et déposé du châssis du macbook :

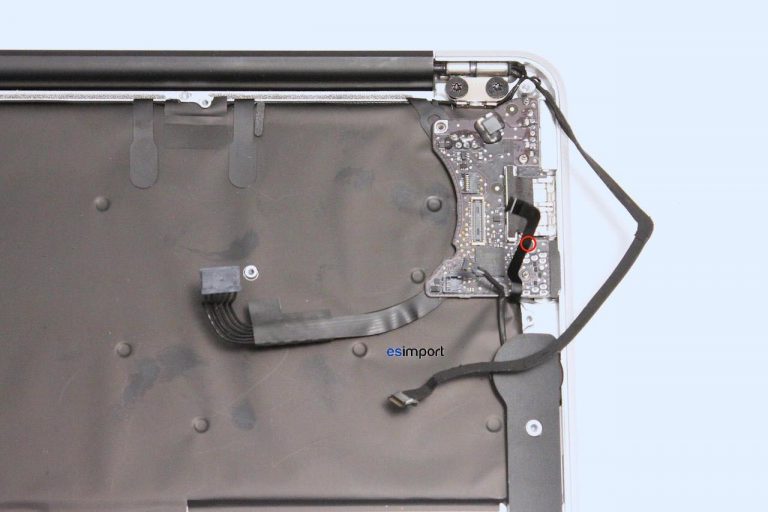

Dévisser la vis indiquée (masquée ci-dessous sur la photo) puis dégager ensuite la carte-fille :

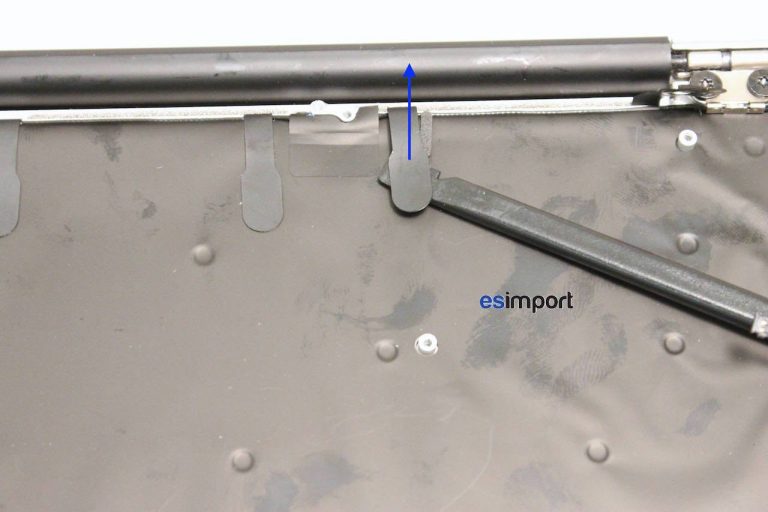

Pour démonter l’ensemble-écran, il faut décoller les lanières à l’aide du spudger maintenant les 2 câbles antennes wifi-bluetooth :

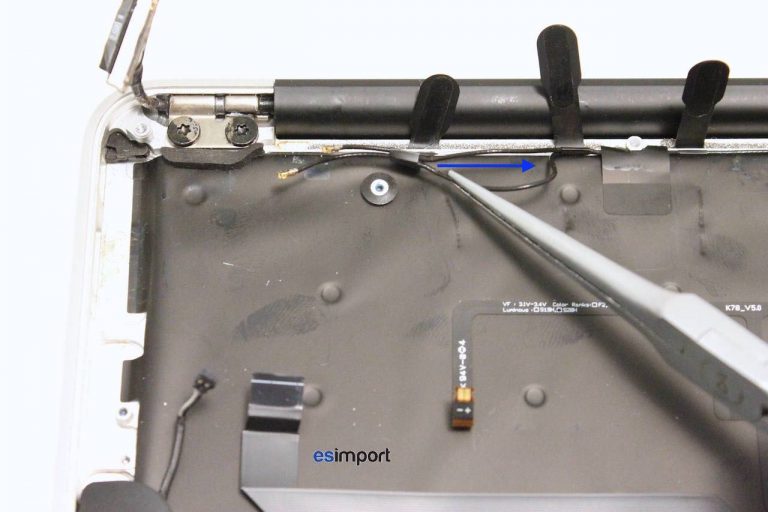

Puis sortir délicatement les 2 câbles à travers les lanières :
Réparer l’écran d'un MacBook air 11 pouces A1465

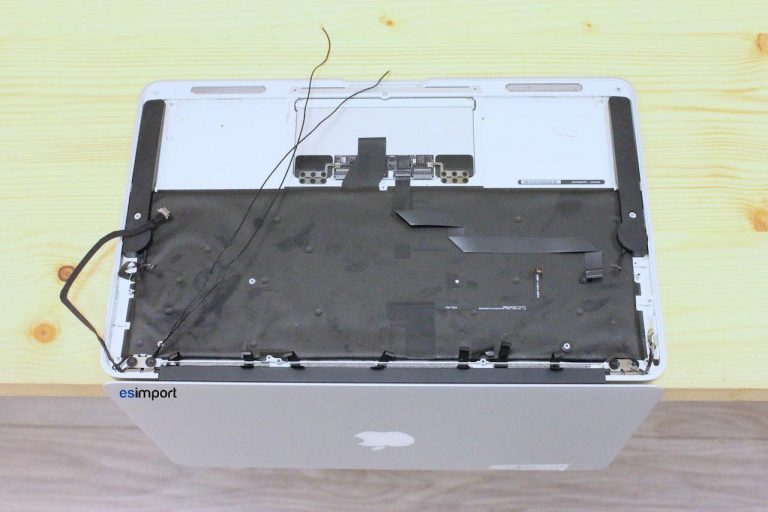

Ouvrir le macbook à 90° et le poser sur l’arrête d’une table de façon à pouvoir accéder facilement aux vis :

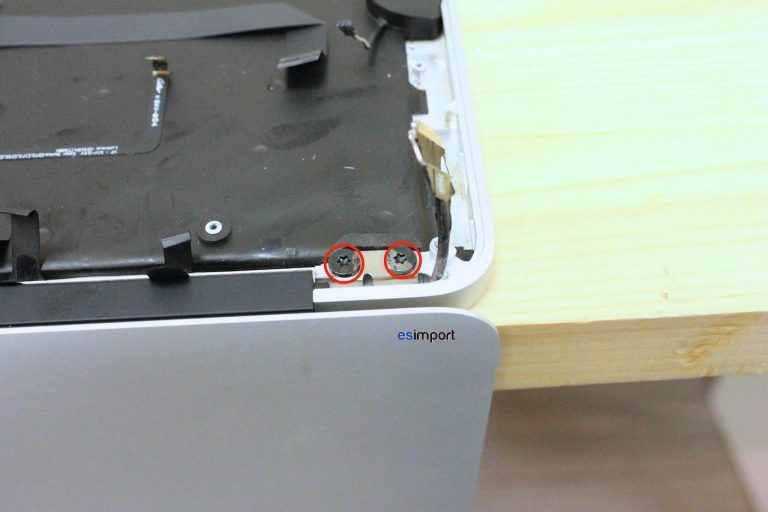

Se munir d’un tournevis Torx 6 et dévisser les vis de maintien de la charnière de l'écran. Procéder de la même manière du côté opposé :

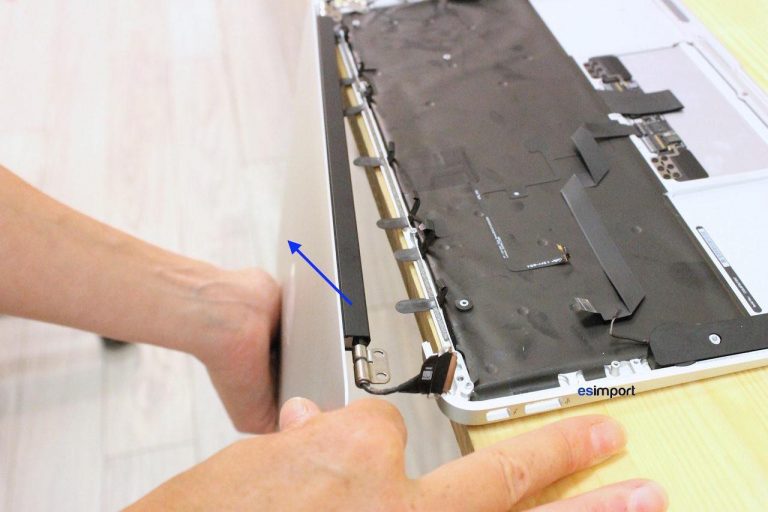

L’écran peut désormais être dégagé et entièrement désolidarisé du macbook air 11:
Pour achever le remontage de l'écran neuf sur le macbook air 11 pouces, procéder dans le sens chronologique inverse. Bien tester toutes les fonctions, avant remontage définitif du couvercle.
