Démontage du capot d'un macbook 12 pouces 2015

Ce tutoriel vous guidera pas à pas pour le démontage du capot sur un MacBook 12 pouces A1534 de 2015

Sur les nouveaux modèles de macbook 12 pouces début 2015, le couvercle de fond sert de chassis pour la batterie et la carte-mère. A l’inverse, le topcase-clavier contient le trackpad et les 2 ports USB-C et Jack. Le tout est ensuite lié par trois nappes flexibles et fragiles. Le démontage de ce macbook requiert donc du doigté et de la finesse.

Outils nécessaires

• Tournevis Torx 5
• Tournevis Torx 4
• Pince
• Tournevis Triwing 000
• Tournevis Pentalobe Macbook
• Spudger

Pièces nécessaires

• capot macbook 12 pouces 2015 A1534

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 12 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

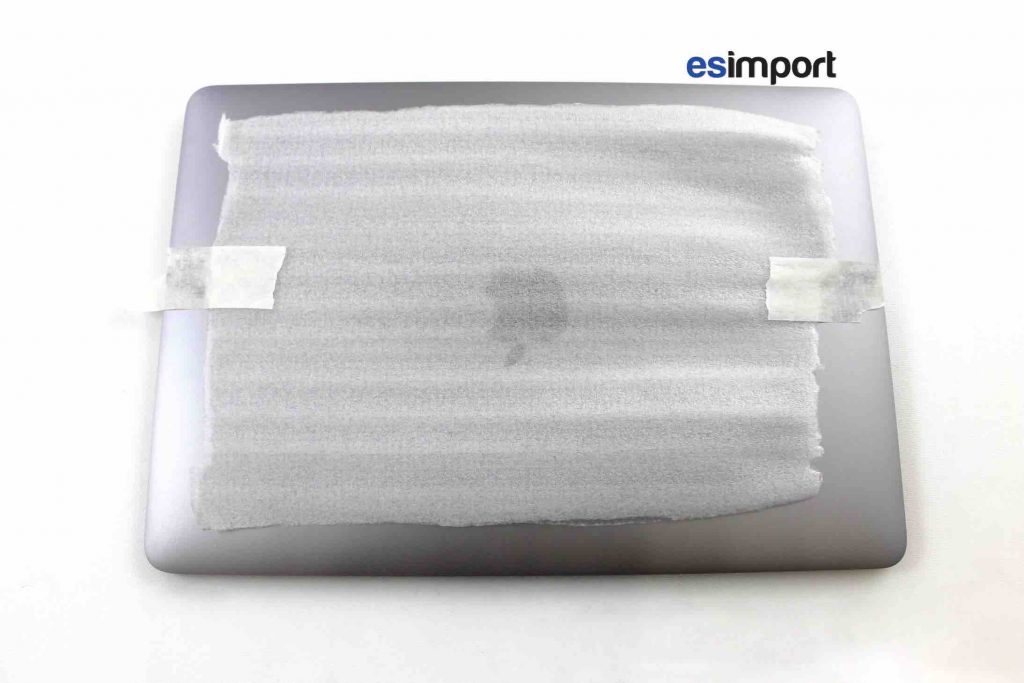

Le macbook étant démonté renversé, commencer par protéger l’ensemble écran des rayures en y fixant un bloc de mousse par exemple :

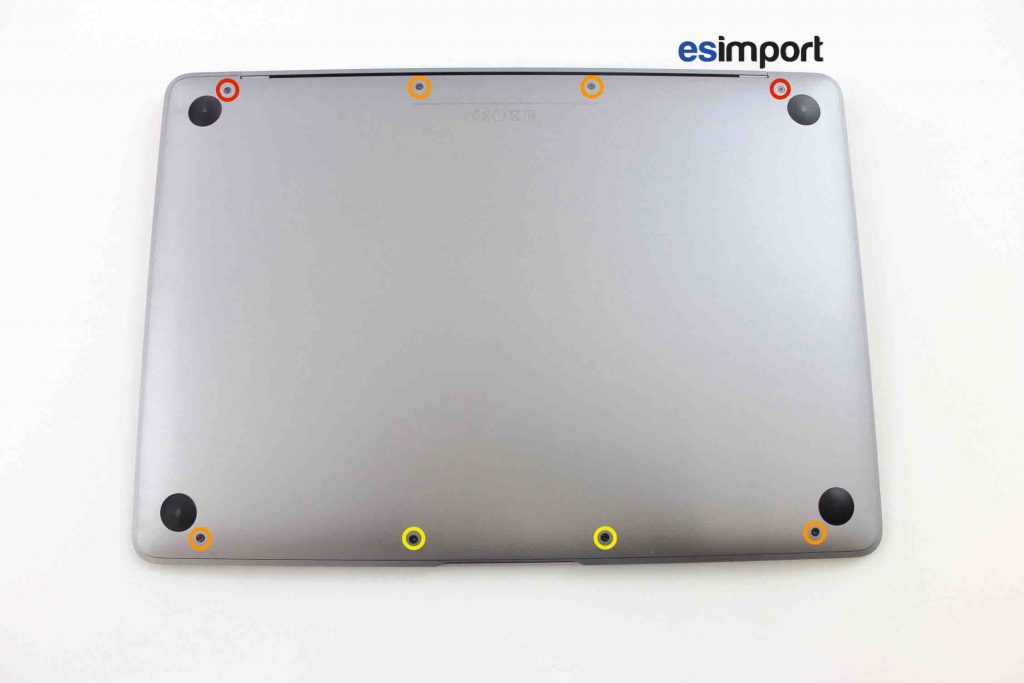

Retourner le macbook 12 pouces pour avoir accès au vis du couvercle de fond. Avec le tournevis pentalobe  Macbook, dévisser les 8 vis en ayant pris soin au préalable de les repérer, les vis ne sont pas toutes de la même longueur (les vis entourées en rouge étant les plus longues, orange en taille intermédiaires et en jaune les plus courtes) :

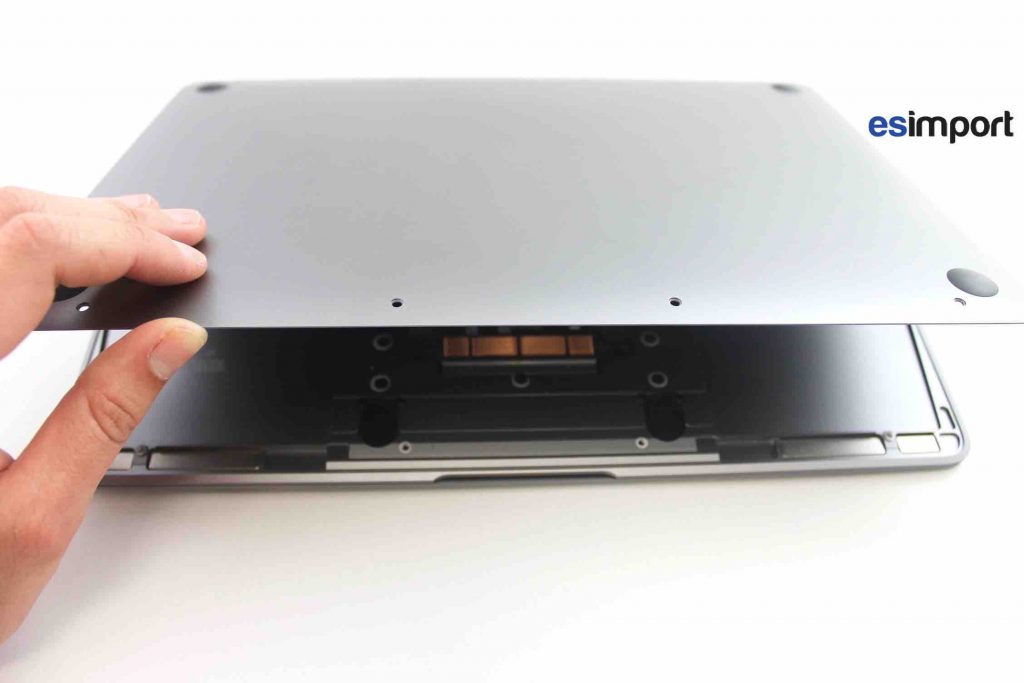

Soulever le bord inférieur du couvercle, ne pas le déposer entièrement car des nappes sont connectées entre le couvercle et le topcase :

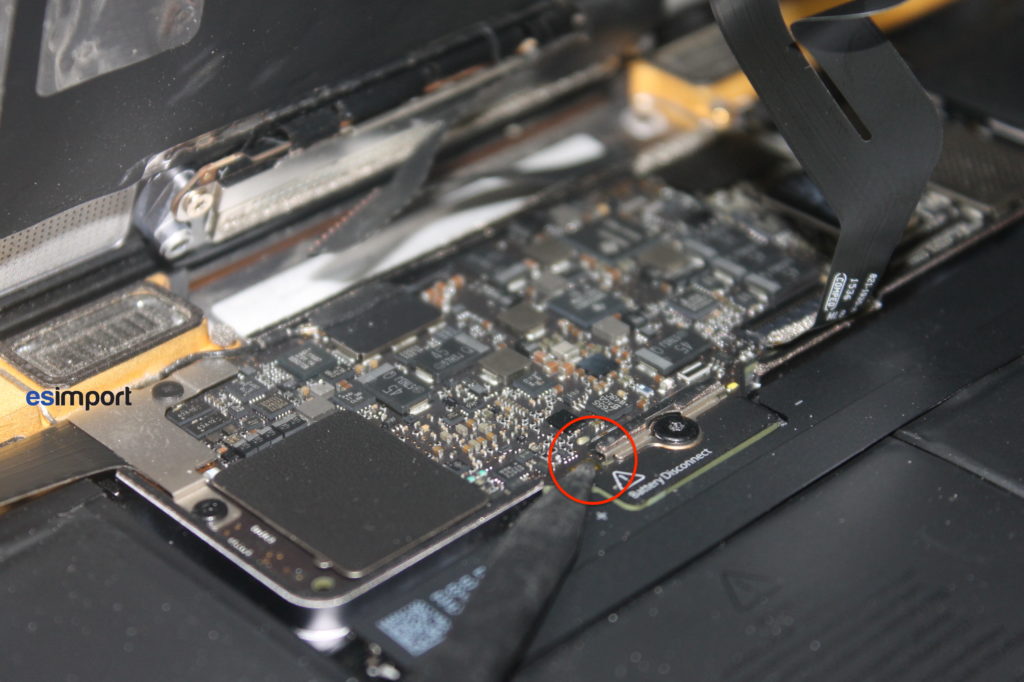

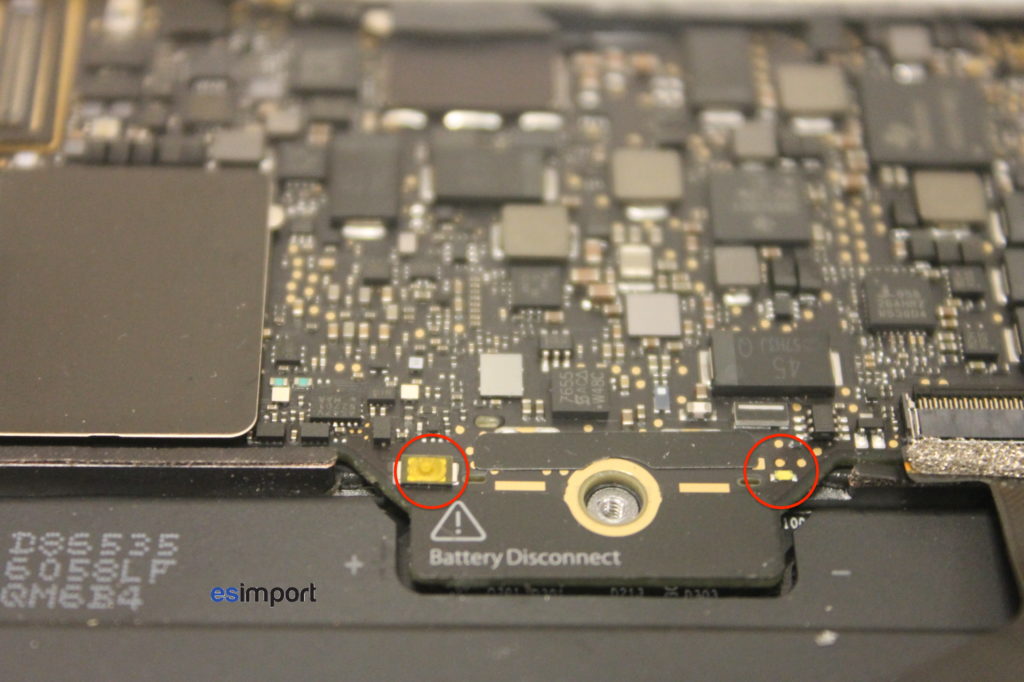

Petite particularité sur ces macbooks 12 pouces A1534, il faut impérativement ‘éteindre’ la carte-mère avant de la débrancher de la batterie. Pour ce faire, la carte est munie d’un interrupteur située juste à côté d’un repérage ‘Battery Disconnect’. Un LED blanche est disposée juste à côté:

Il suffit d’appuyer sur cet interrupteur au moyen d’un spudger une dizaine de secondes, jusqu’à l’extinction de la LED blanche sur la carte-mère:

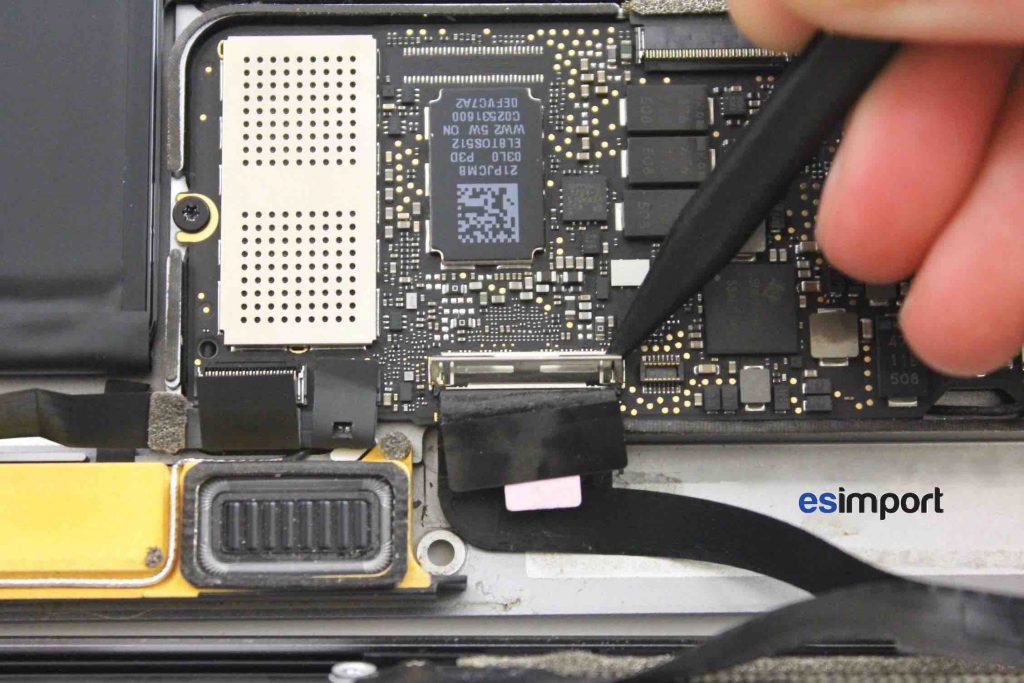

Nous pouvons à présent poursuivre le démontage: A l’aide du spudger, soulever en premier lieu le volet pivotant à 90° qui sécurise la connexion du trackpad :

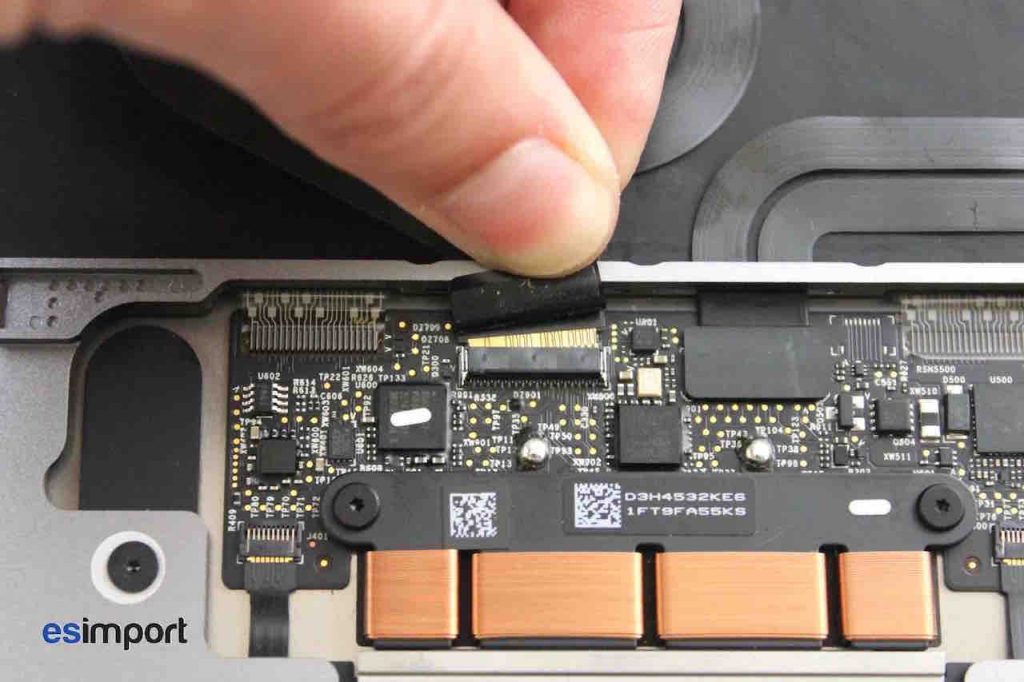

Tirer délicatement sur la nappe du trackpad pour la déconnecter entièrement :

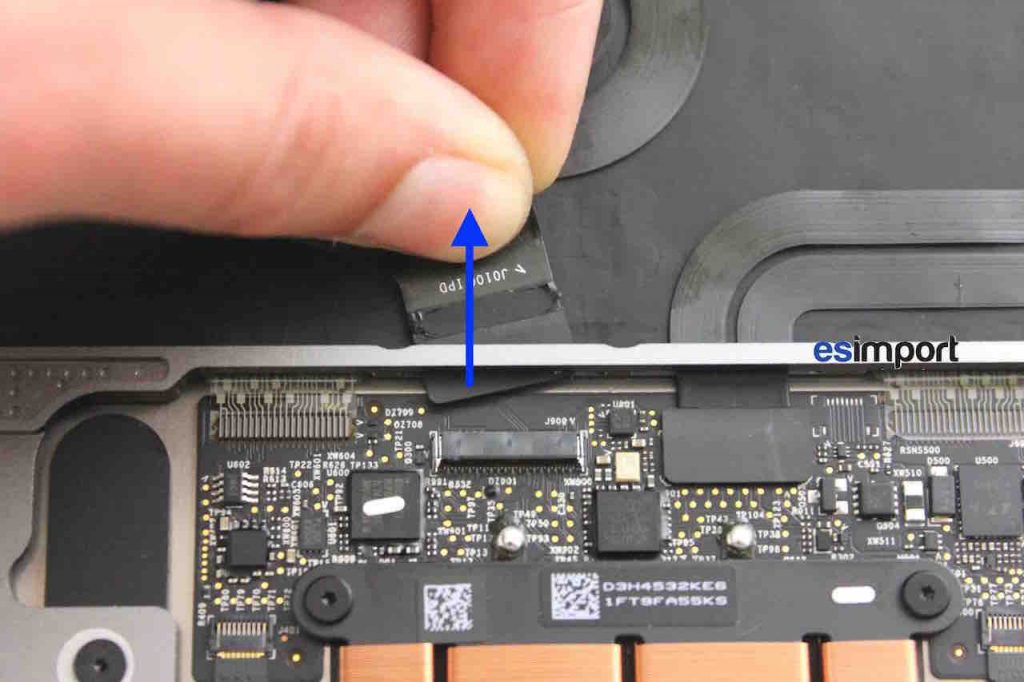

Dégager la nappe en la passant par l’ouverture logée dans le chassis du macbook 12" :

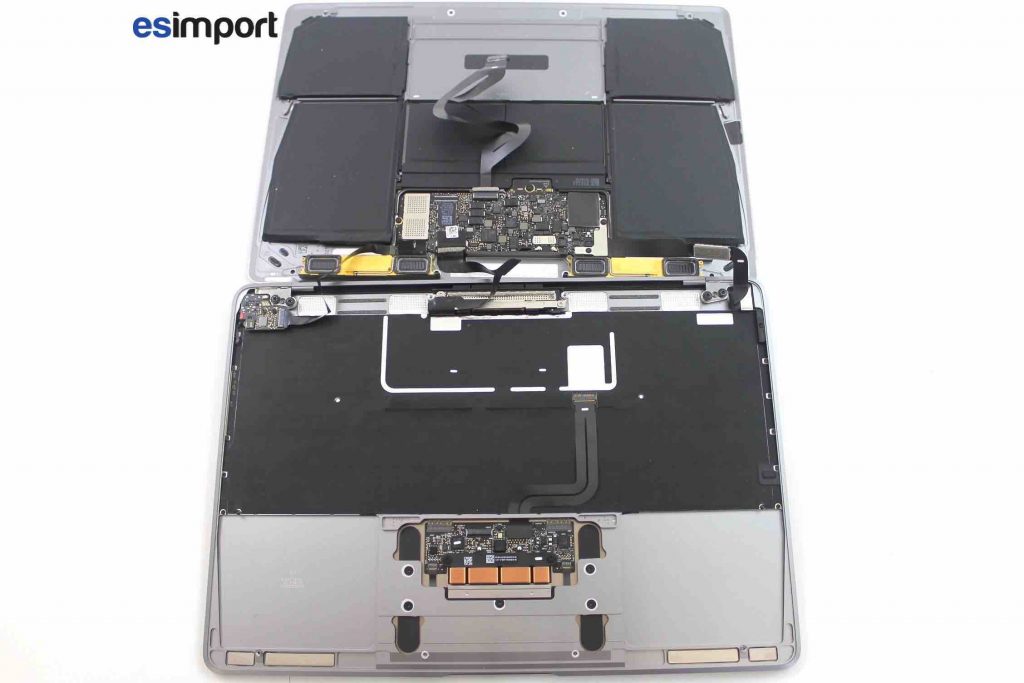

Les deux parties peuvent être mises à plat mais pas encore désolidarisées :

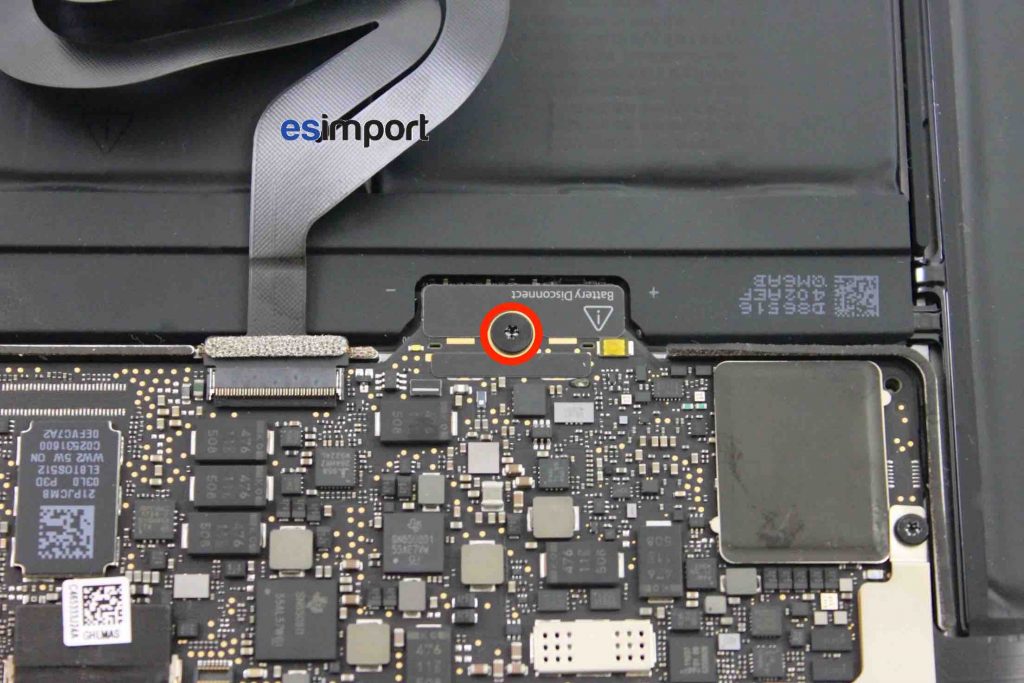

Nous allons d’abord procéder à la déconnexion de la batterie afin d’éviter tout court-circuit sur la carte-mère du mac. Pour cela, dévisser la vis torx 5 :

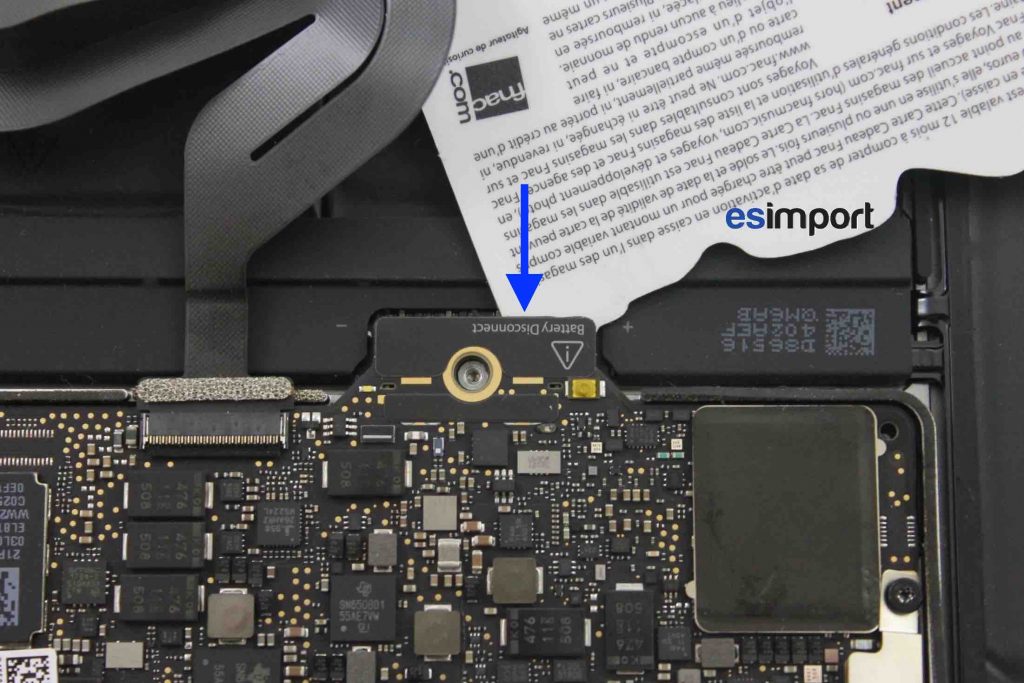

Glisser une carte en plastique entre la carte-mère et le connecteur de la batterie afin de couper le contact :

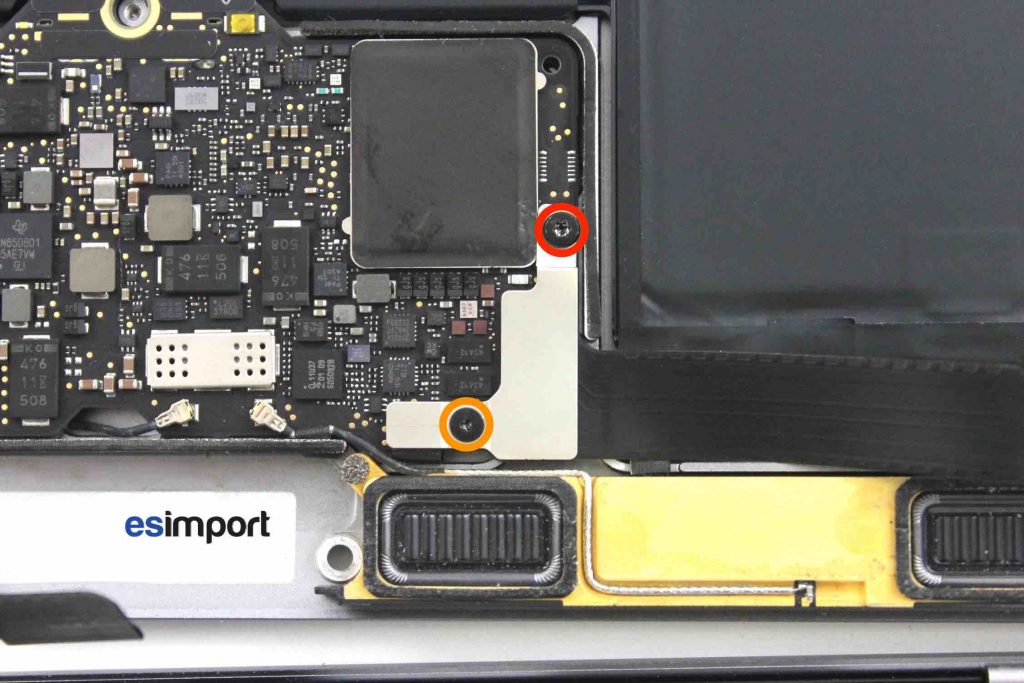

Nous pouvons maintenant déconnecter les autres éléments en toute sécurité. Dévisser la vis torx 4 cerclée en rouge située en haut, puis celle du bas cerclée en orange de forme triwing 000 qui correspondent au connecteur d’alimentation USB-C :

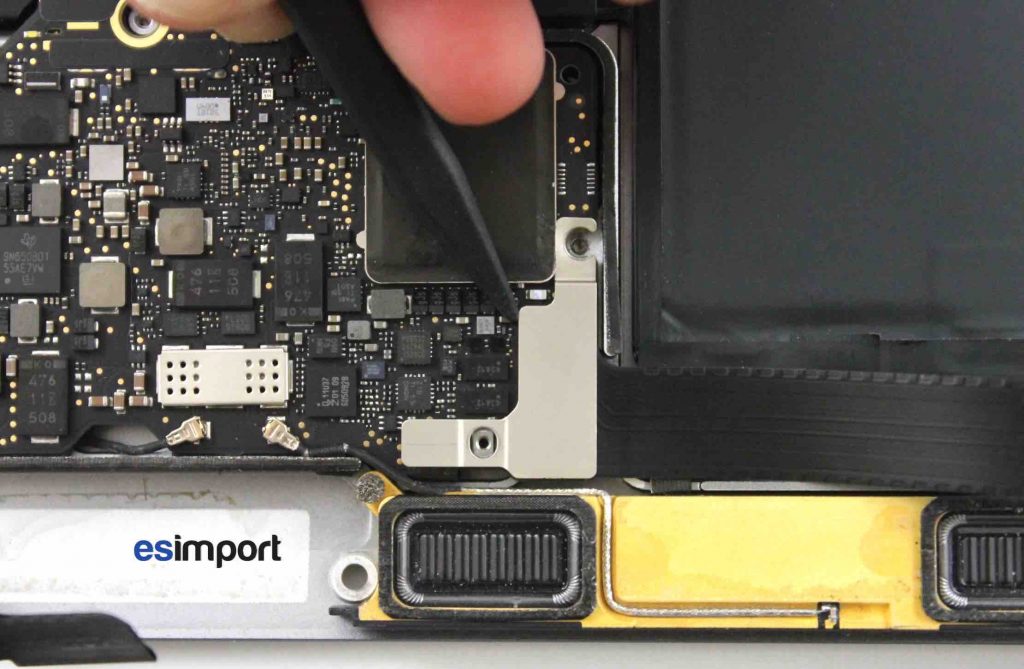

Avec le spudger, déconnecter la plaque métallique du connecteur USB-C :

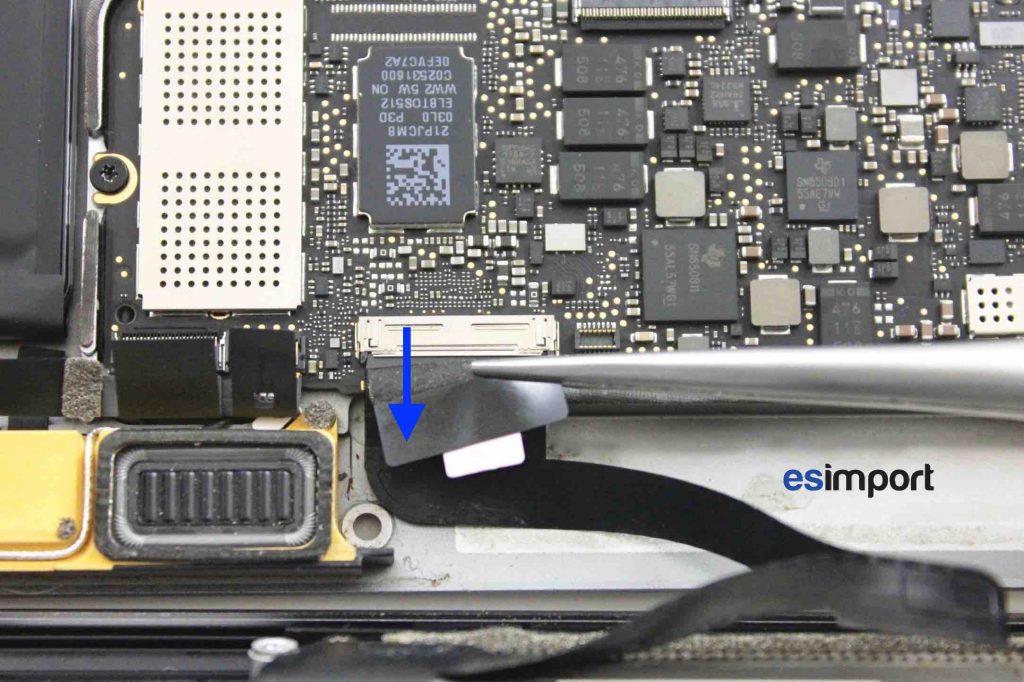

Avec la pince, retirer l’adhésif du connecteur de l’écran retina :

Faire pivoter le connecteur pour libérer la nappe de l’écran :

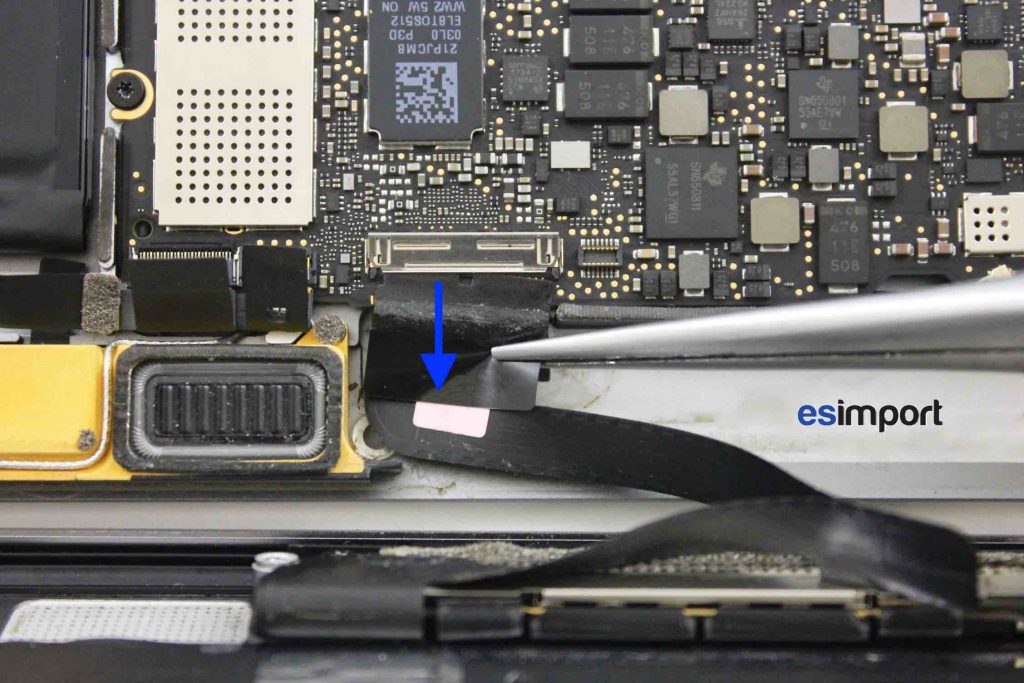

Tirer doucement sur la nappe LVDS pour la déconnecter de la carte-mère du macbook:

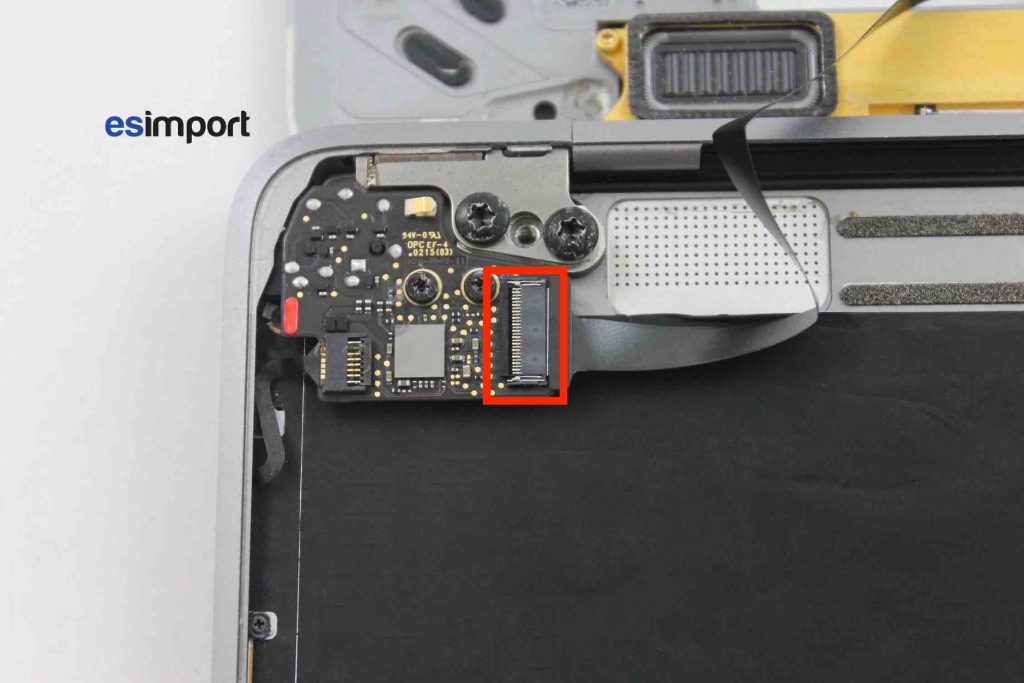

Sur la partie couvercle, soulever le volet pivotant du connecteur jack :

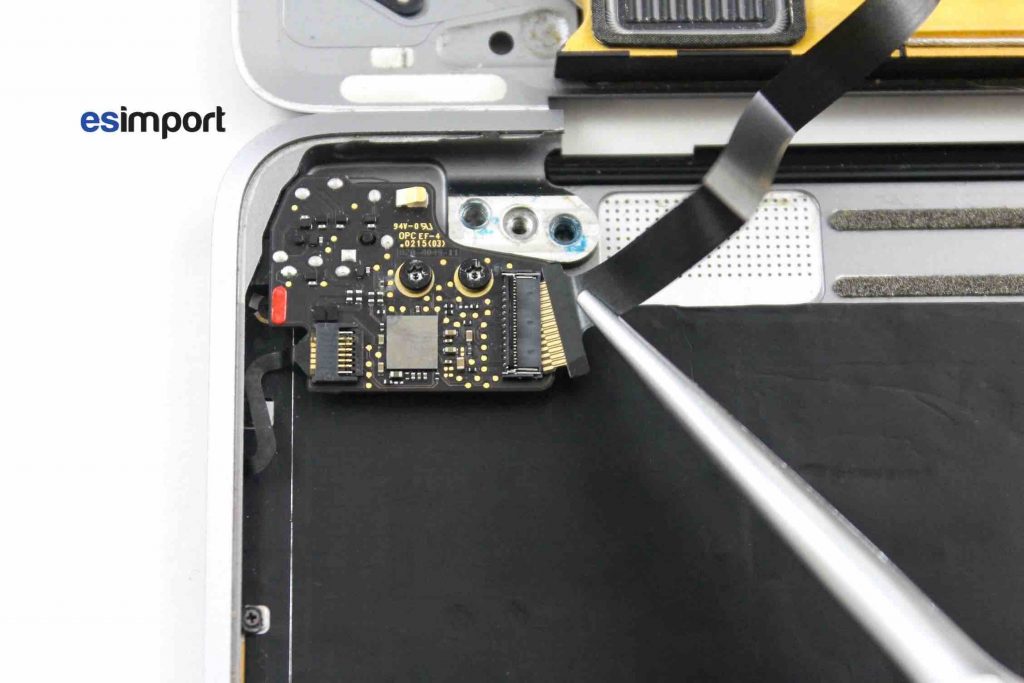

Le déconnecter avec la pince :

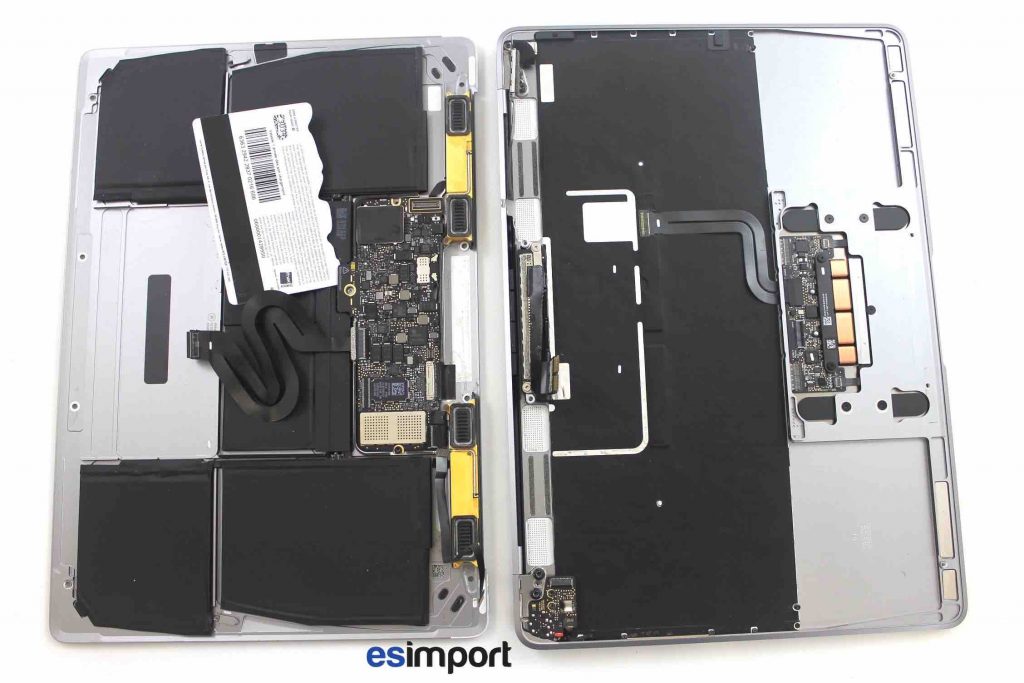

Les deux parties peuvent enfin être séparées l’une de l’autre :

Le remontage s’effectue dans le sens chronologique inverse.
