Changer la carte-mère sur MacBook Air 11 pouces 2013

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1465 2013.

Outils nécessaires :

Pièces nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook air 11 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

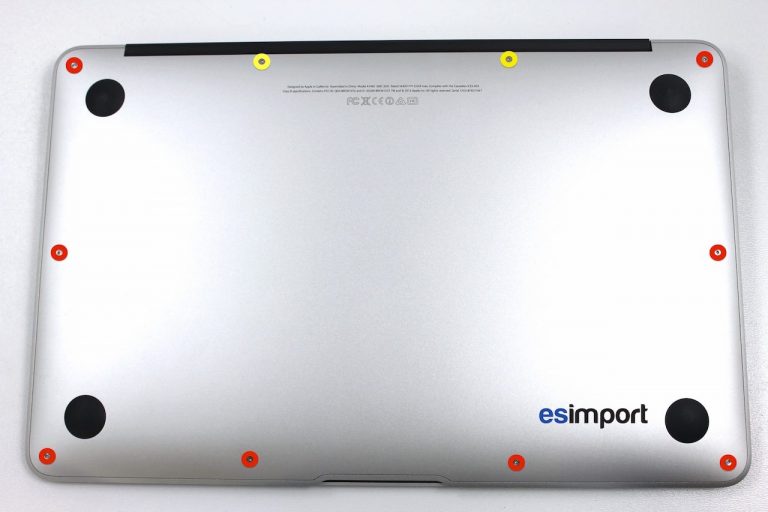

Commencer par retirer les 10 vis du couvercle de fond à l’aide du tournevis pentalobe macbook :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

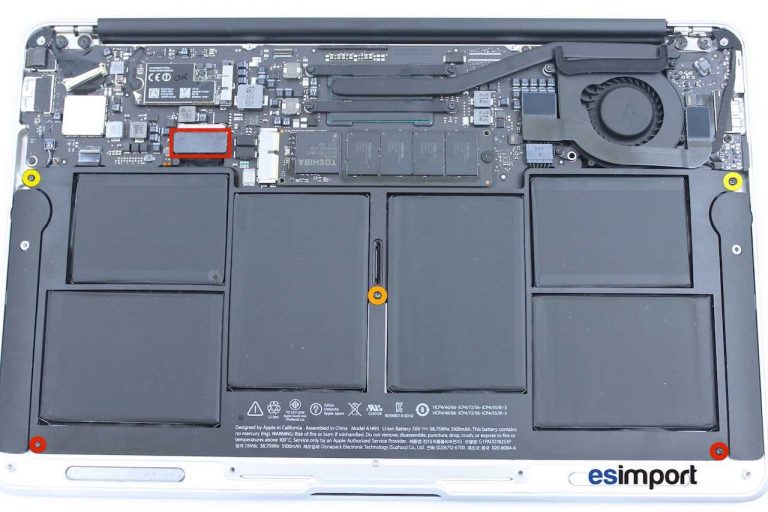

Déconnecter la batterie de la carte-mère du macbook air. A l’aide du tournevis torx 5, dévisser les 5 vis de tailles différentes de la batterie et la retirer :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

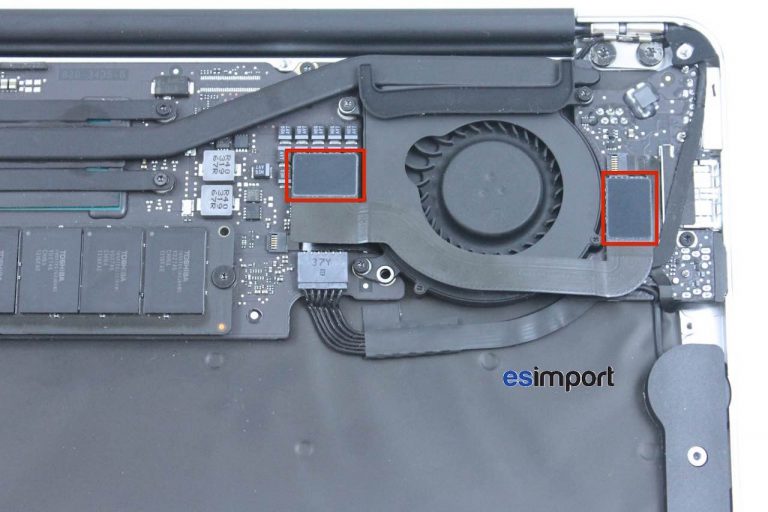

Déconnecter la nappe de liaison entre la carte-mère et la carte fille :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

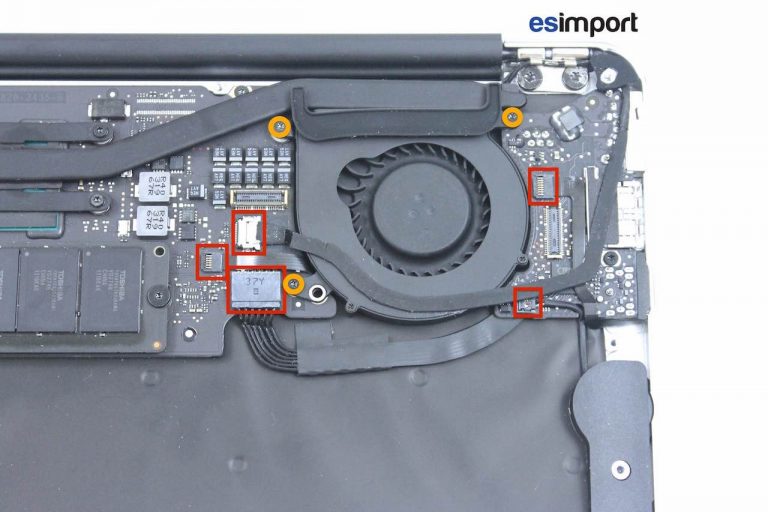

Déconnecter les câbles de la caméra, du ventilateur, de la carte fille, de l’alimentation, du haut-parleur et du micro avec le spudger pour ne pas les endommager. Retirer les 3 vis du ventilateur puis le dégager de la carte-mère:

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

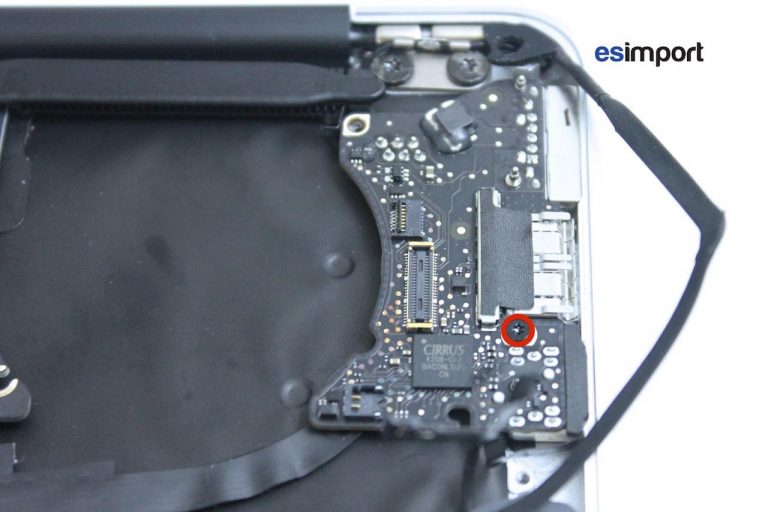

Dévisser la vis de la carte fille. Celle-ci peut désormais être délogée :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

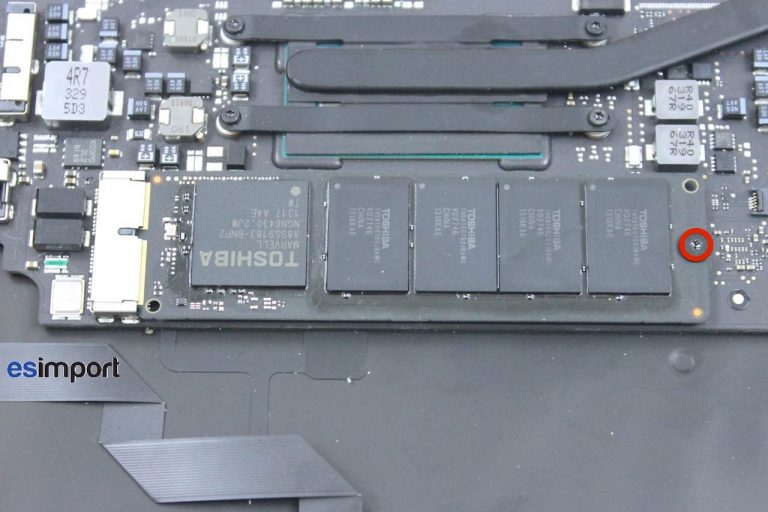

Dévisser la vis qui maintient le disque SSD sur la carte-mère :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

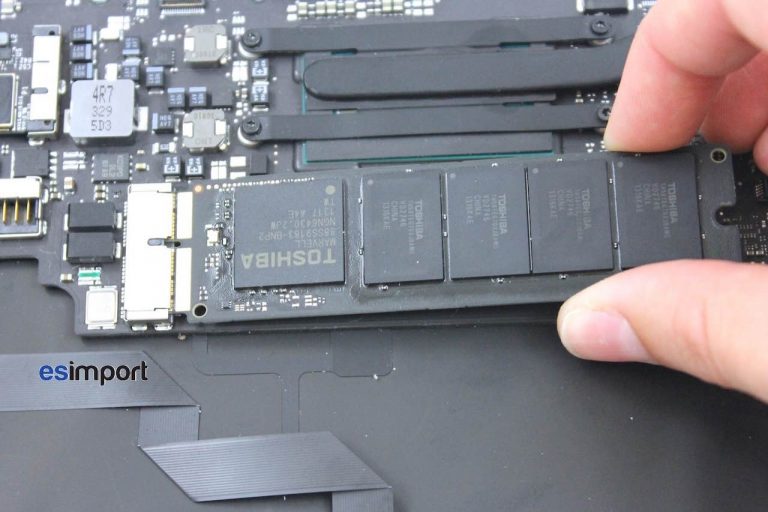

Déconnecter le disque SSD en le soulevant légèrement puis le tirer vers la droite :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

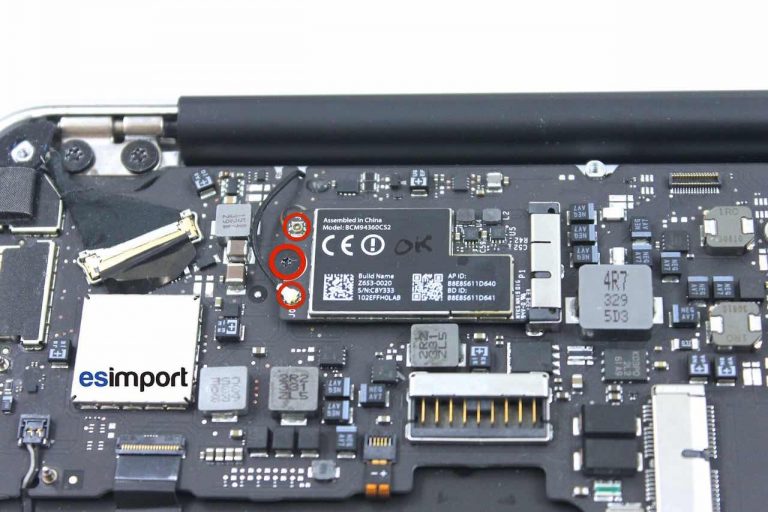

Déconnecter les 2 antennes de la carte airport. Dévisser la vis et retirer la carte en la soulevant légèrement et la déconnecter par la gauche :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

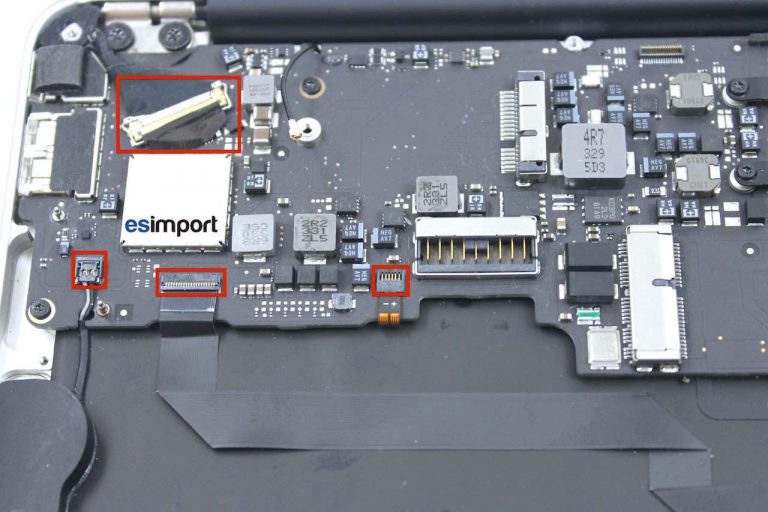

Déconnecter le câble vidéo en soulevant le pivot avant de le retirer. Déconnecter aussi le haut-parleur, le trackpad et le rétro-éclairage du clavier :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

Démontage de la carte-mère sur un MacBook A1465 2013

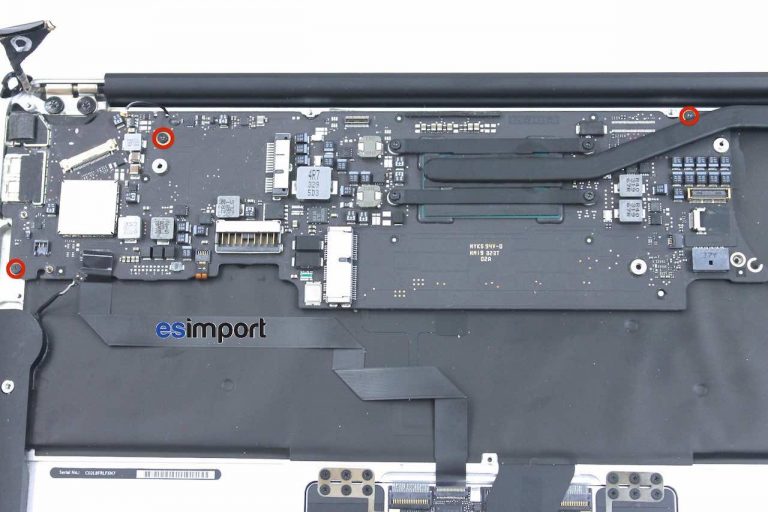

Retirer les 3 vis de la carte-mère :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

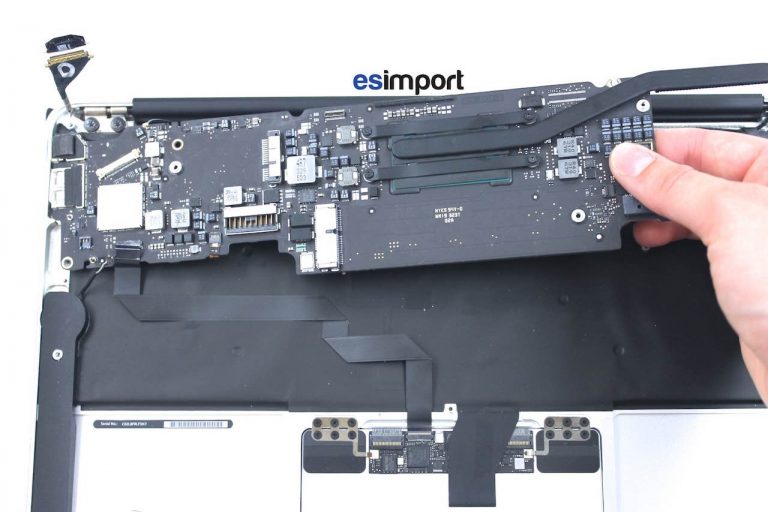

La carte-mère peut maintenant être retirée. La soulever et la dégager par la droite :

Démontage de la carte-mère sur MacBook Air 11″ A1465 (mi 2013)

Le remontage du macbook air s’effectue dans le sens chronologique inverse.
