Changer l'écran d'un MacBook Air 11 pouces 2010

Ce tutoriel vous guidera pas à pas pour le changement de l’écran sur un MacBook air 11 pouces de 2010 A1370.

Le macbook Air 11 pouces de 2010 est léger, fin mais excessivement fragile, notamment du fait d’un écran LCD très mince, car séparé du système de rétro-éclairage. Lors d’une casse de l’écran, il est important de déterminer avec précision si seul le LCD est endommagé, ou si le feuillet du rétro-éclairage est également impacté.

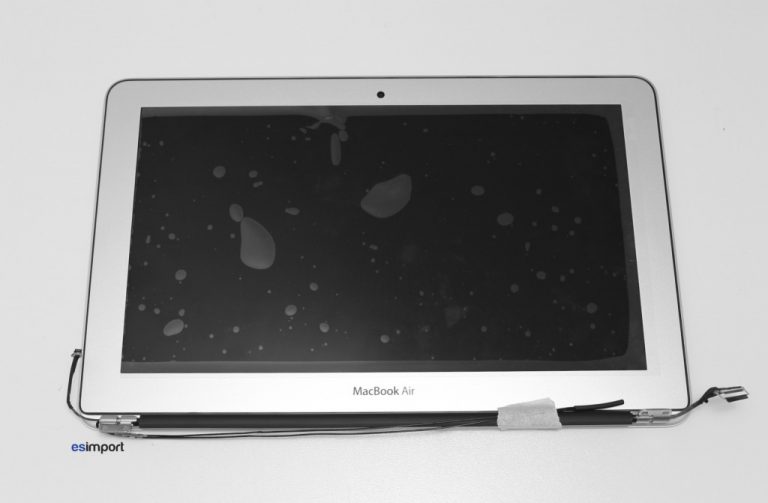

Dans ce dernier cas, il est préférable de changer l’ensemble écran complet, le feuillet n’étant pas détaillable:

Changement de l’ensemble écran sur MacBook Air 11″ A1370



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook air 11 pouces 2010 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

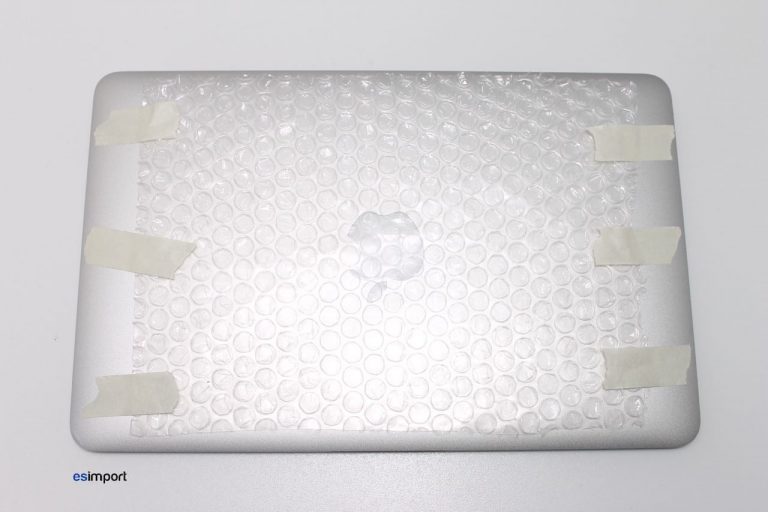

Commencer par bien protéger la coque, le macbook air étant opéré posé sur le dessus :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

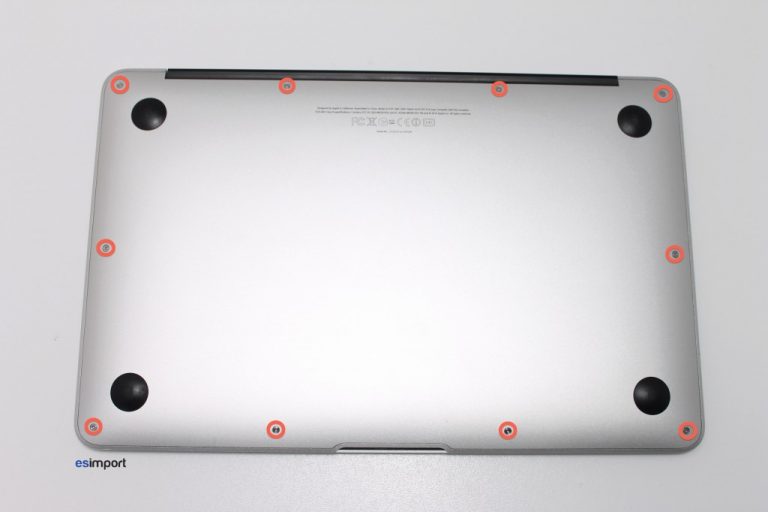

Dévisser, avec le tournevis pentalobe spécial Macbook Air, les 10 vis du couvercle de fond. Bien repérer leur emplacement, les vis étant de tailles différentes :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

Déconnecter en premier lieu la batterie, avant toute intervention sur la carte-mère :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

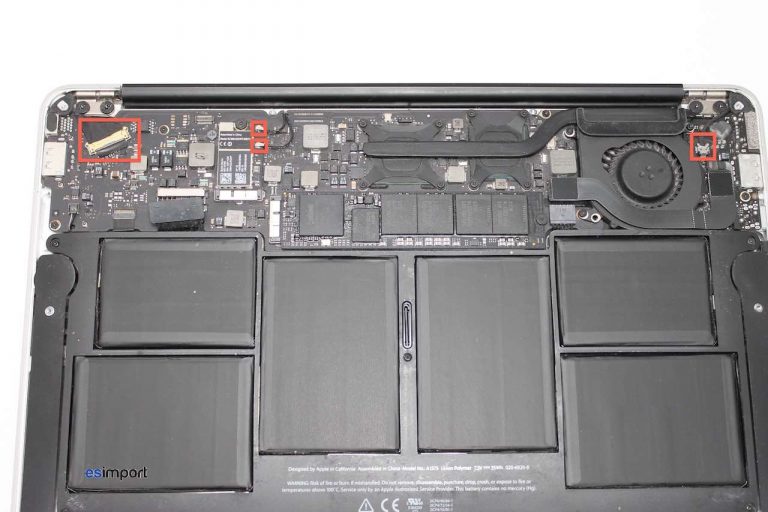

Déconnecter successivement de gauche à droite le connecteur vidéo LVDS (soulever le volet pivotant, puis tirer le connecteur), les 2 antennes WIFI puis le connecteur caméra. Il n’est pas nécessaire de déposer la carte WIFI, cette dernière étant fixée sur la carte-mère :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

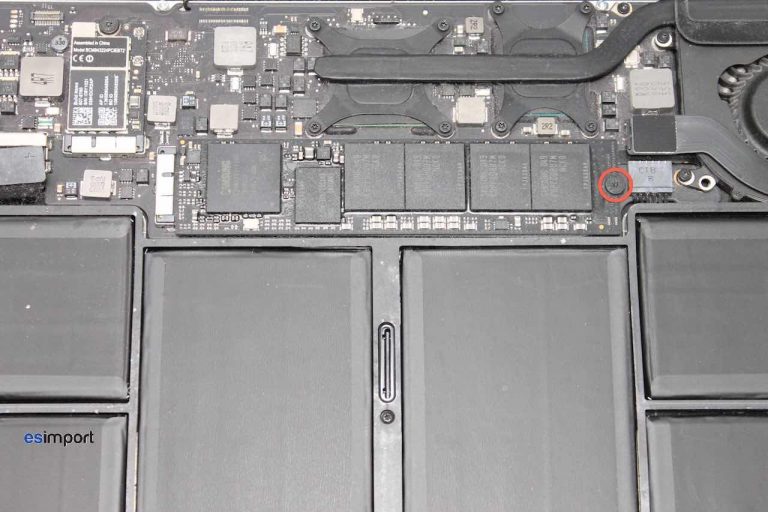

Dévisser à l’aide du tournevis Torx 5, la vis de maintien de la barrette SSD :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

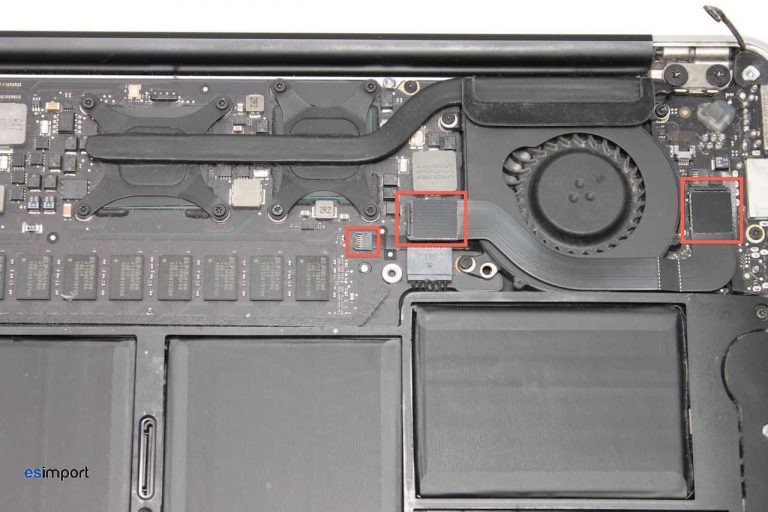

Déconnecter le câble des ports de la carte-fille magsafe, ainsi que le ventilateur (le volet pivotant doit d’abord être relevé pour pouvoir tirer le flexible hors du connecteur de la carte-mère) :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

Dévisser les 3 vis Torx 5 du ventilateur :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

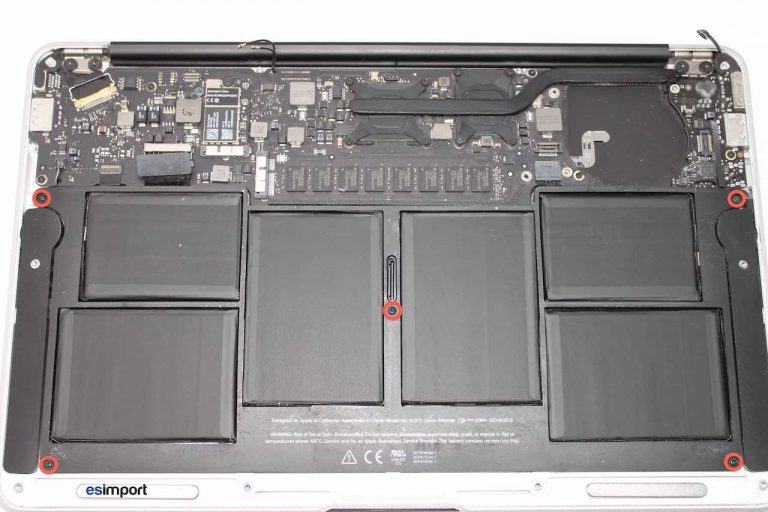

Dévisser les 5 vis maintenant la batterie sur le châssis, en repérant leur position :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

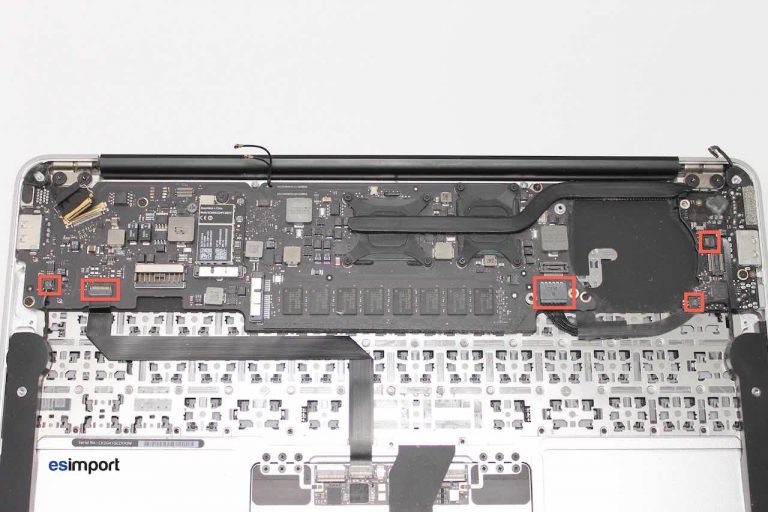

Déconnecter successivement, de gauche à droite, le haut-parleur gauche, le trackpad, l’alimentation magsafe, le haut-parleur droit :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

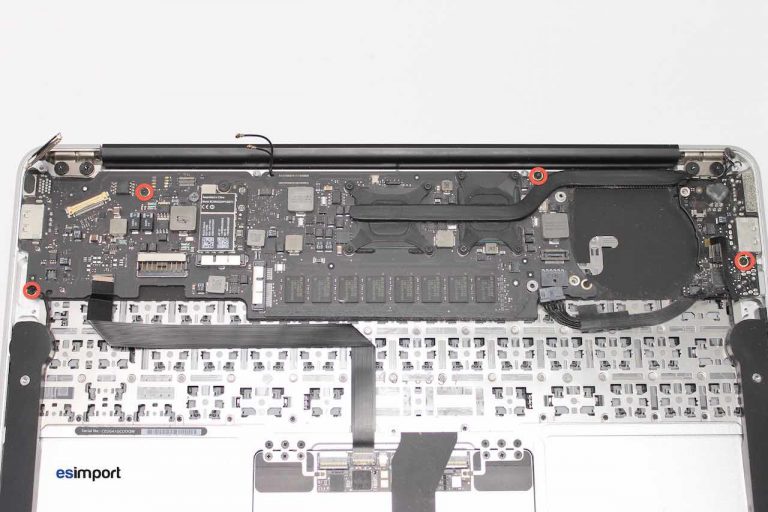

Dévisser les 5 vis identifiées ci-dessous, puis déposer la carte-mère et la carte-fille magsafe :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

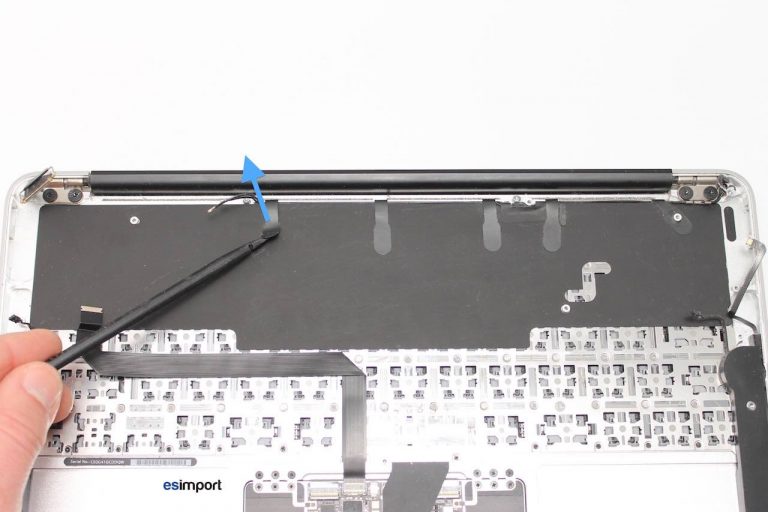

Une fois la carte-mère déposée, il faut dégager les 2 antennes WIFI, afin de pouvoir déposer l’ensemble écran. Ces dernières sont attachées au châssis à l’aide de 5 languettes qu’il faut en premier lieu décoller une à une de l’intérieur du topcase :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

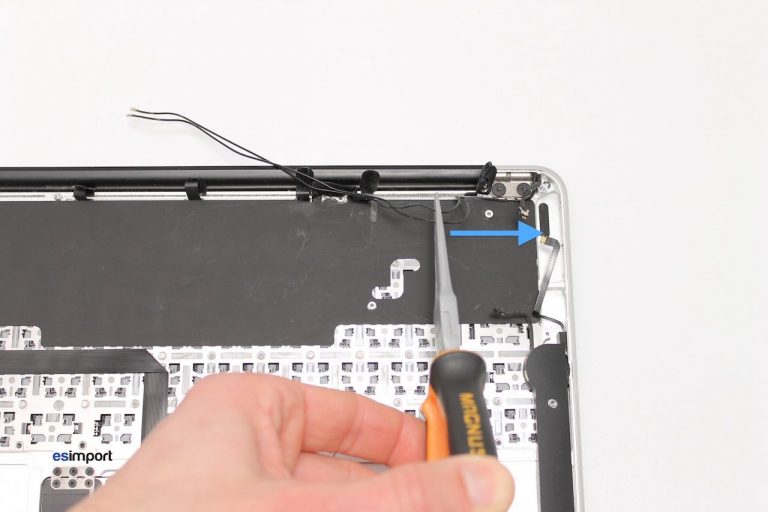

Une fois les languettes décollées, tirer les antennes WIFI en les faisant passer à travers les boucles formées par les languettes. Ne pas endommager ces dernières, elles seront utilisées pour fixer à nouveau les antennes lors du montage du nouvel ensemble écran :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

Changement de l’écran sur un MacBook air 11 pouces A1370

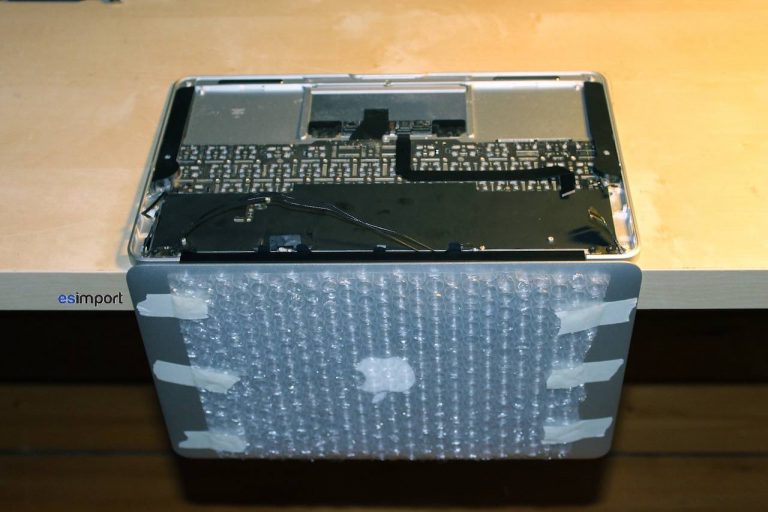

Ouvrir le macbook à 90°, puis le disposer sur le coin d’une table, l’ensemble écran ainsi disposé restera suspendu dans le vide même dévissé :

Changement de l’ensemble écran sur MacBook Air 11″ A1370

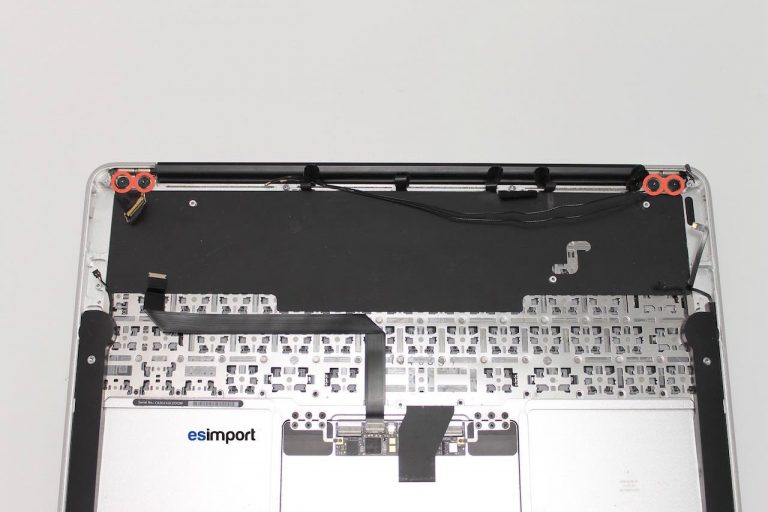

Le macbook toujours maintenu sur le coin d’une table, dévisser les 4 vis maintenant les charnières à l’aide du tournevis Torx 9 :

Changement de l’ensemble écran sur MacBook Air 11″ A1370



Il est désormais possible de déposer entièrement l'écran, et de le remplacer par un écran neuf sur le macbook, en suivant ce tutoriel dans l’ordre chronologique inverse. Effectuer un test complet avant le remontage définitif du couvercle de fond.
