Changer la carte-mère d'un MacBook Air 11 pouces 2011

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook air 11" A1370 année 2011



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook air 11 pouces 2011 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

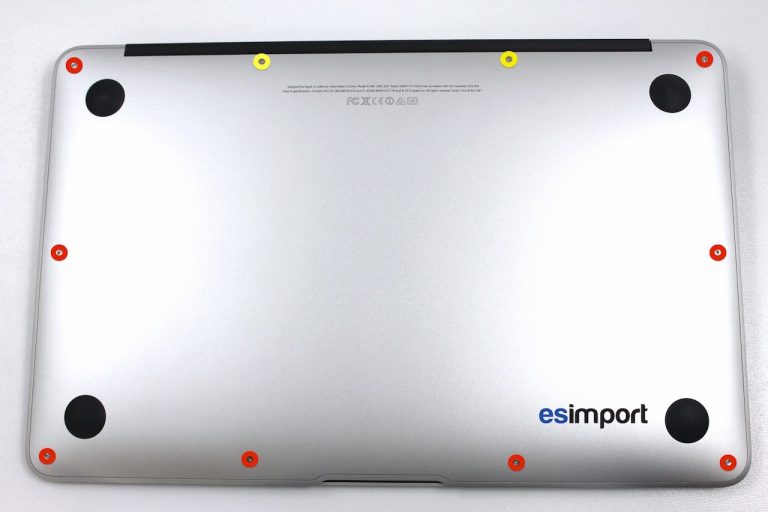

Commencer par retirer les 10 vis du couvercle de fond à l’aide du tournevis pentalobe macbook :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

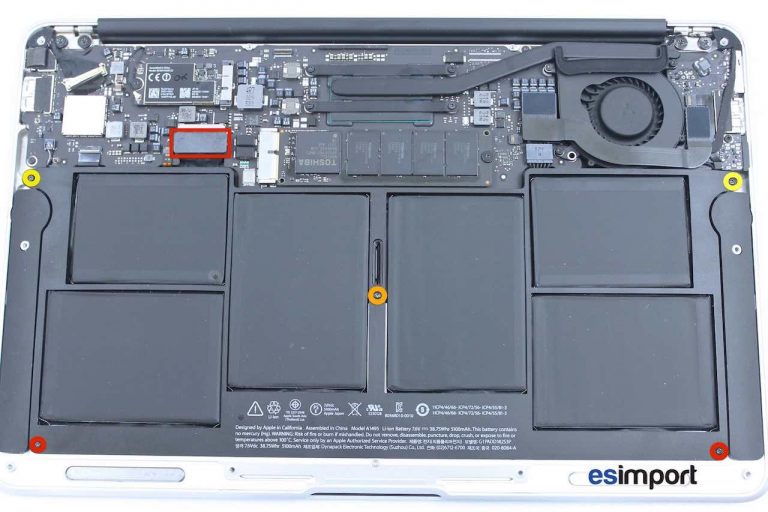

Déconnecter la batterie du macbook air. A l’aide du tournevis torx 5, dévisser les 5 vis de tailles différentes de la batterie et la retirer :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

Débrancher la nappe de liaison entre la carte-mère et la carte fille et retirer la vis de maintien du disque SSD :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

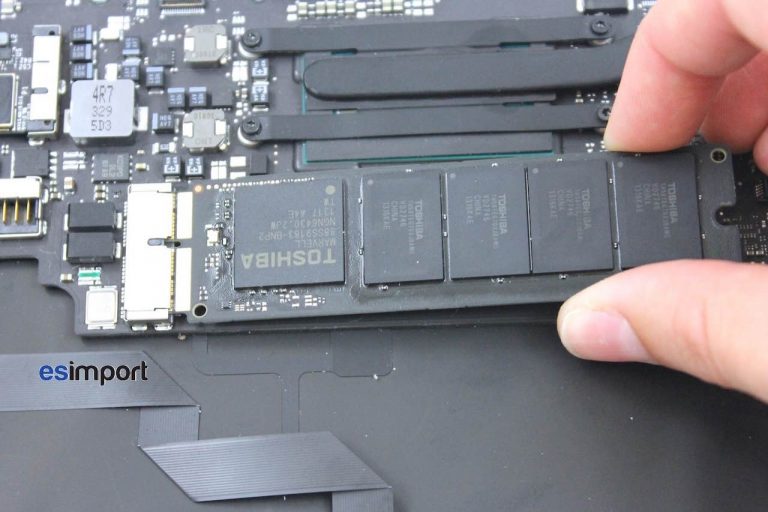

Déconnecter le disque SSD en le soulevant légèrement puis le tirer vers la droite :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

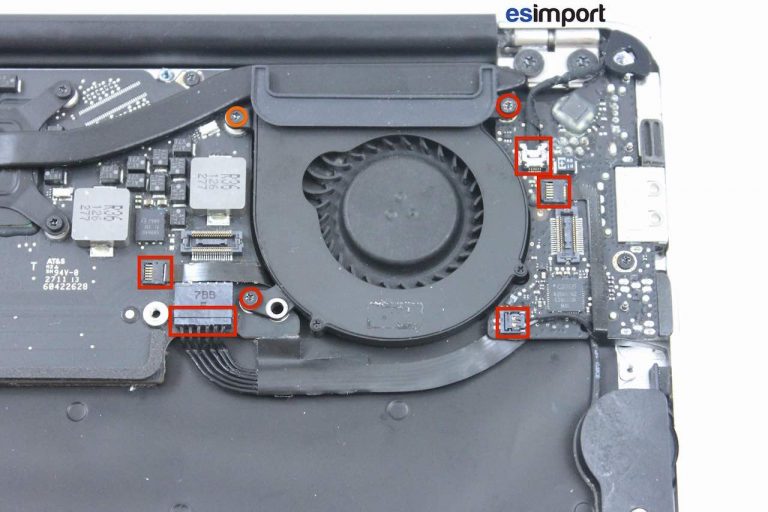

Déconnecter le câble du ventilateur, de l’alimentation, du haut-parleur et du micro et de la caméra avec le spudger pour ne pas les endommager. Retirer les 3 vis du ventilateur puis le dégager :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

Dévisser la vis de la carte fille et la retirer :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

Changer la carte-mère sur un MacBook air 11" A1370 2011

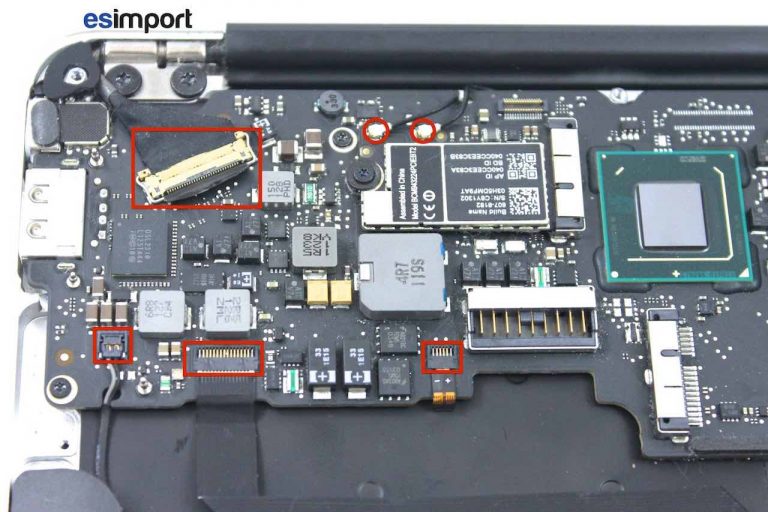

Déconnecter le câble vidéo en soulevant le pivot avant de le retirer. Déconnecter aussi les antennes wifi/bluetooth, le haut-parleur, le trackpad et le rétro-éclairage du clavier :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

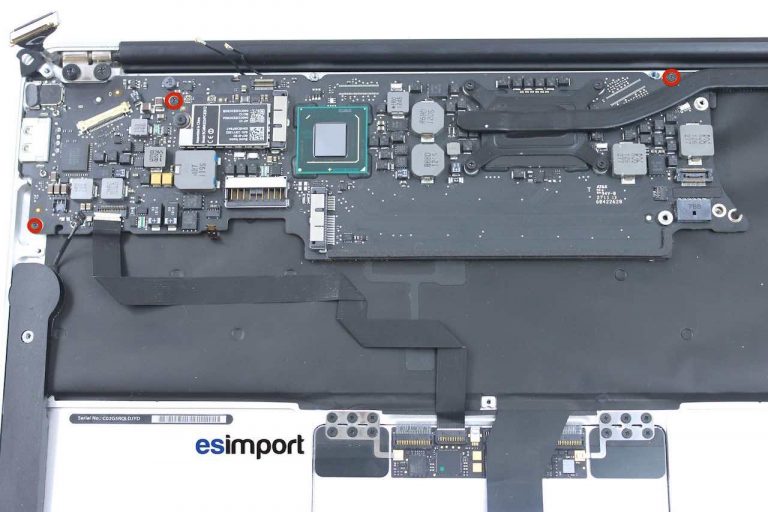

Retirer les 3 vis de la carte-mère :

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

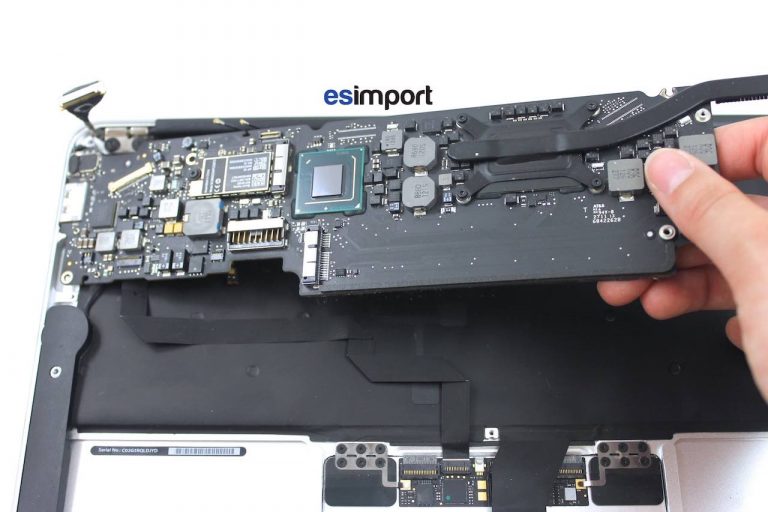

La carte-mère du macbook air 11 peut maintenant être retirée. La soulever et la dégager par la droite de la coque du macbook air:

Démontage de la carte-mère sur MacBook Air 11″ A1370 mi 2011

Le remontage du macbook air s’effectue dans l’ordre chronologique inverse.
