Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au remplacement de la vitre tactile sur un iPad Air A1474.

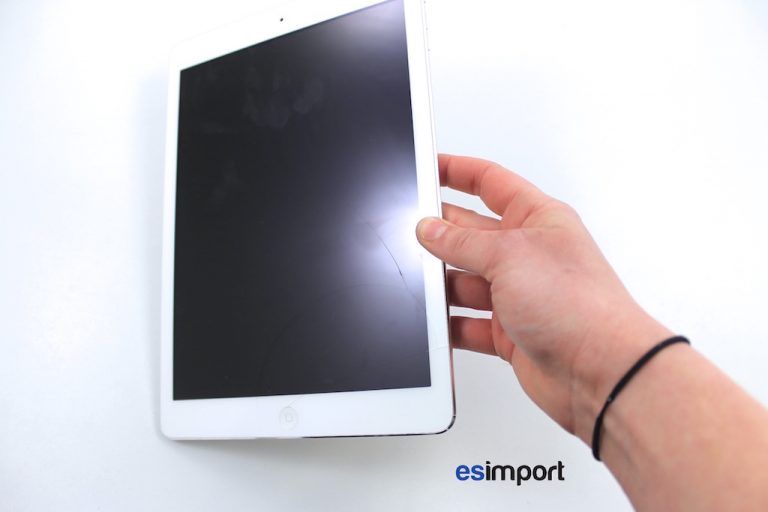

L’écran de l’iPad Air est constitué d’une vitre tactile et d’un écran LCD séparés. Dans le cas d’une chute, si l’écran LCD ne présente pas de défaut d’affichage, on peut se limiter au remplacement de la vitre seule. Ce tutoriel vous montre la procédure à suivre.
Outils nécessaires :
- Spudger
- paire de spatule métallique
- Tournevis cruciforme
- cartes plastique
- ventouse
- Pince
- Décapeur thermique
- vitre de rechange pour iPad Air noir ou blanc
- Le Logiciel utilitaire RECBOOT (à télécharger gratuitement sur le net dans le cas ou l’ipad affiche un écran noir au remontage)
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPad air Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Décollage de la vitre tactile endommagée
Sur ce modèle d’iPad, le démontage doit se faire par le côté gauche en premier, contrairement aux anciennes générations. En effet, les nappes du tactile sont situées en bas à droite.

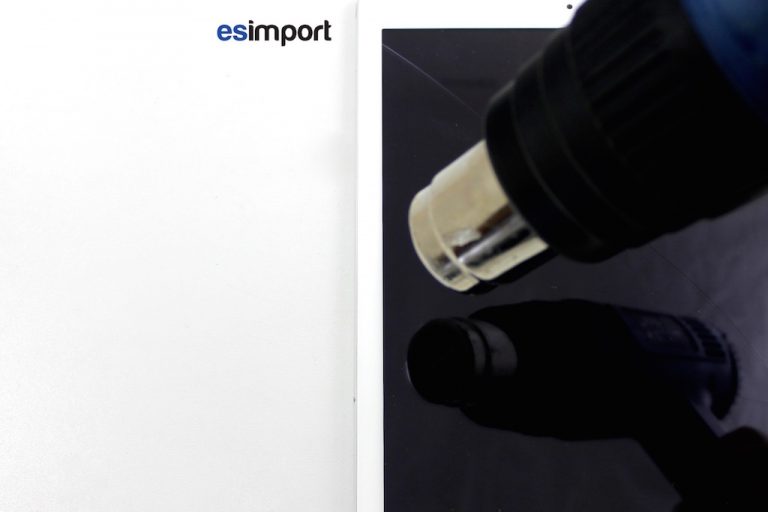

Pour commencer, chauffer le bord gauche avec le décapeur thermique :

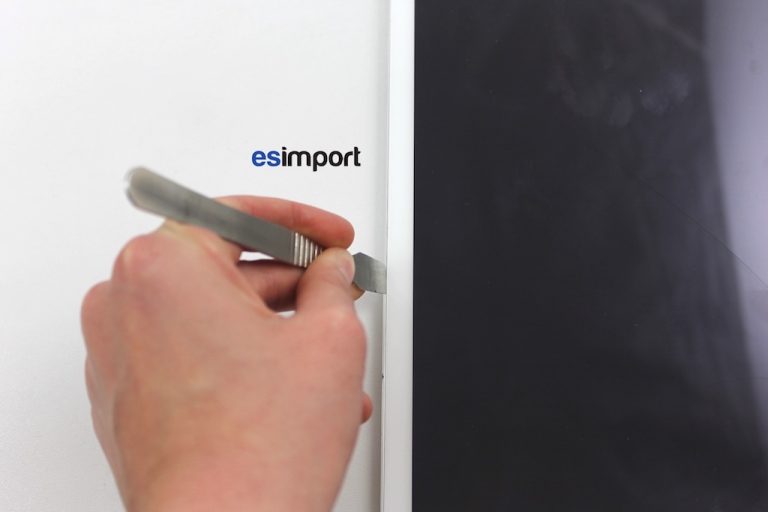

Une fois la colle ramollie, insérer une spatule en acier, le chanfrein de la coque en aluminium étant poli et brillant, faire particulièrement attention à ne pas blesser le métal :

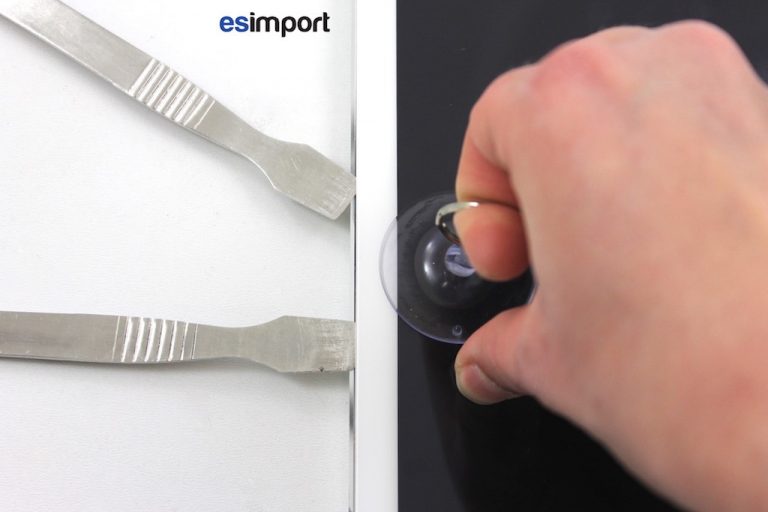

Continuer de chauffer la zone et insérer une deuxième spatule. Positionner la ventouse dans la zone située entre les spatules et tirer sur celle-ci pour décoller la vitre :

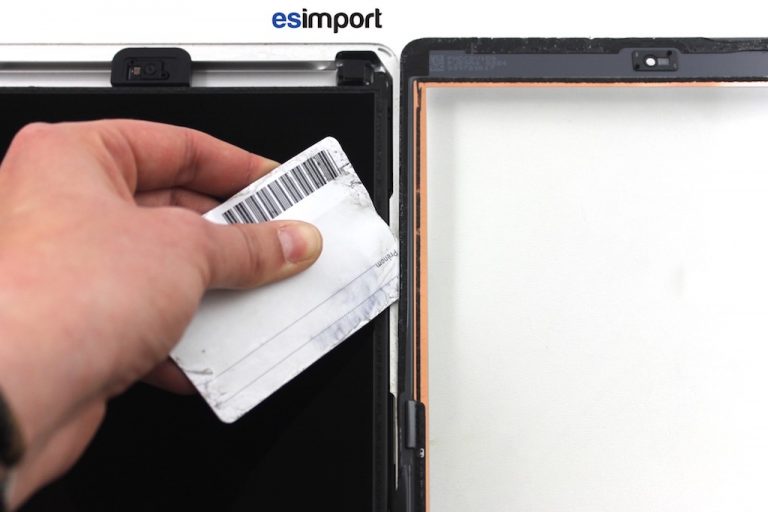

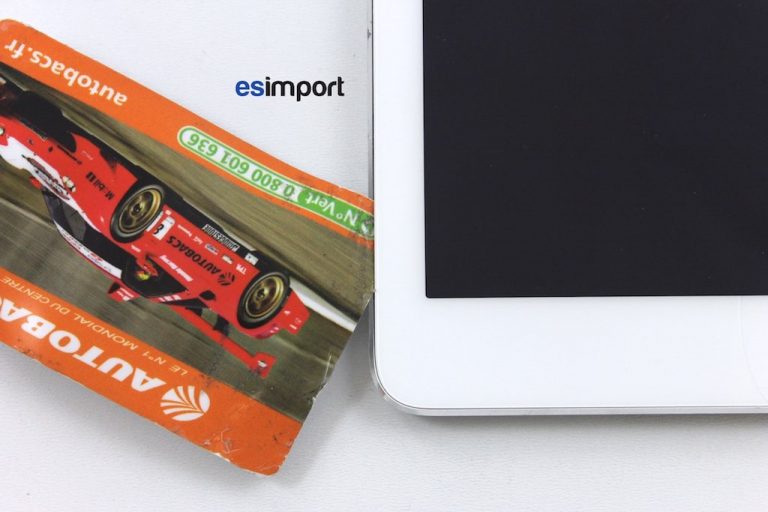

A présent, abandonner les spatules en acier et continuer avec les cartes en plastique. Cela évite de marquer le contour en aluminium :

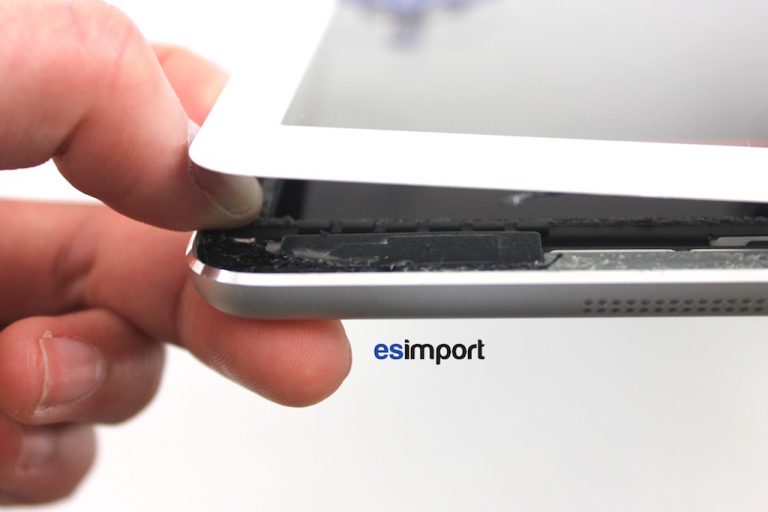

Chauffer le bord inférieur avec le décapeur thermique. Attention, dans chaque coin inférieur se trouve une antenne wifi. Il faut donc progresser doucement afin de ne pas les endommager.
Sur ce modèle d’iPad, ces antennes ne sont pas encollées, ce qui devrait faciliter le décollage. Il est donc possible de soulever la vitre sans emporter l’antenne comme indiquée ci-dessous: l’antenne est dans son intégrité, la vitre est parfaitement décollée. Faire de même pour le côté droit.

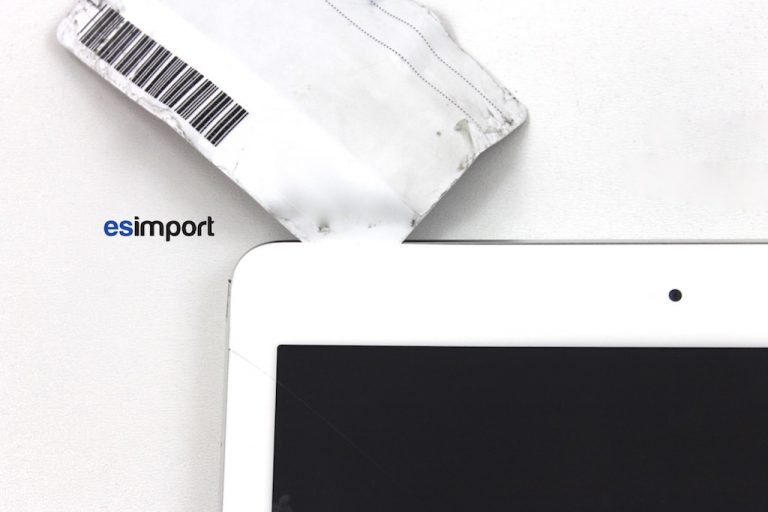

Une fois le bord inférieur décollé, chauffer le bord supérieur et continuer de décoller à l’aide de la carte plastique. Le haut ne présente pas de difficulté particulière, mis à part le module photo qui doit être contourné :
Une fois la partie supérieure décollée, tirer sur la ventouse pour entrouvrir la vitre :

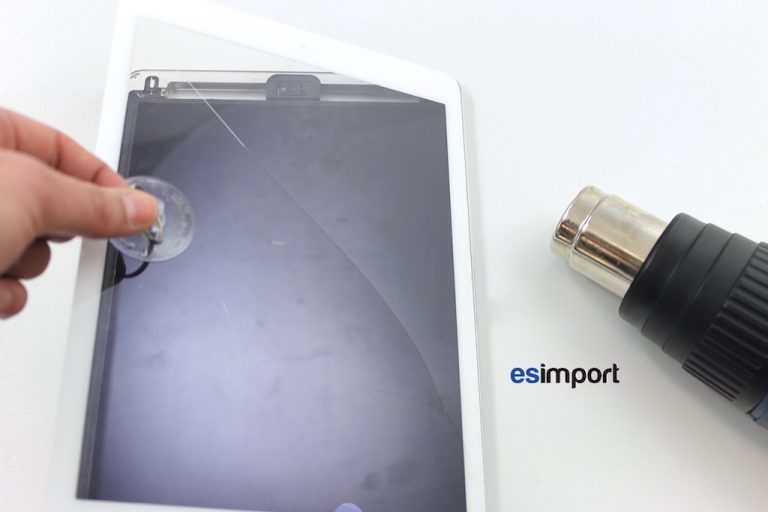

Avec le décapeur thermique, chauffer le bord droit de l'écran :
La vitre devrait se décoller et permettre d’ouvrir l’appareil comme un livre :
Décoller le dernier bord en faisant attention à l’écran LCD mis à nu :

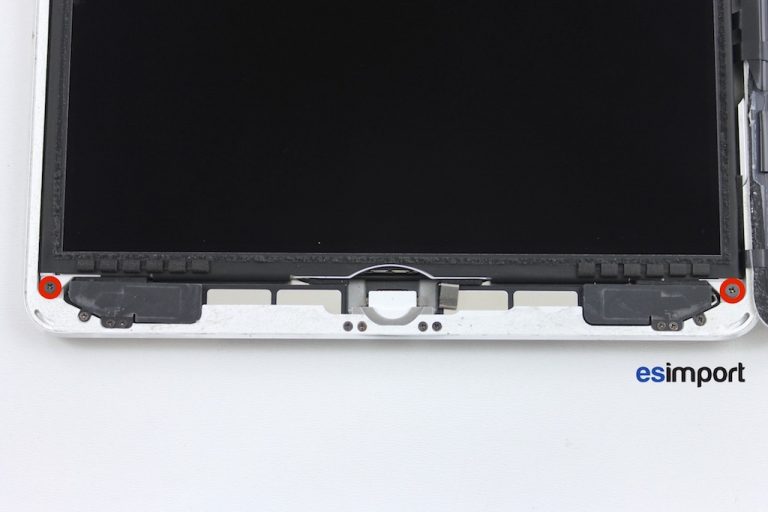

La vitre tactile est enfin désolidarisée du reste, mais nécessite encore le démontage de l’écran, LCD pour pouvoir être déposée entièrement. Avec le tournevis cruciforme, dévisser les 2 vis des coins inférieurs :

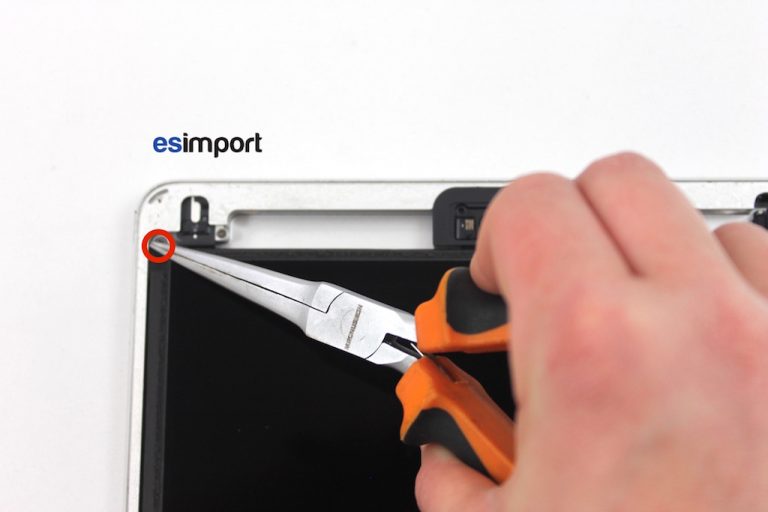

Retirer les adhésifs qui masquent les vis des coins supérieurs avec une pince, puis dévisser les 2 vis restantes avec le tournevis cruciforme. Attention, la vis du côté droit est plus longue que les 3 autres :

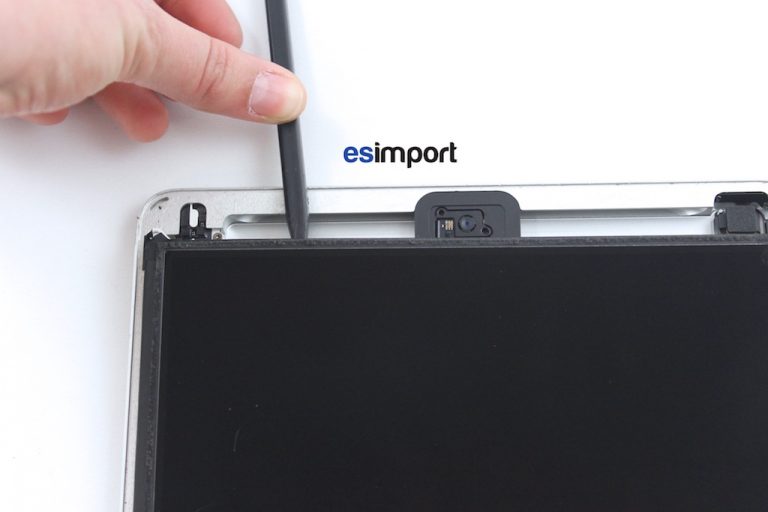

Avec le spudger, glisser légèrement sous la dalle LCD puis faire levier pour sortir l’écran du châssis :
Changement de la vitre tactile sur un iPad Air A1474

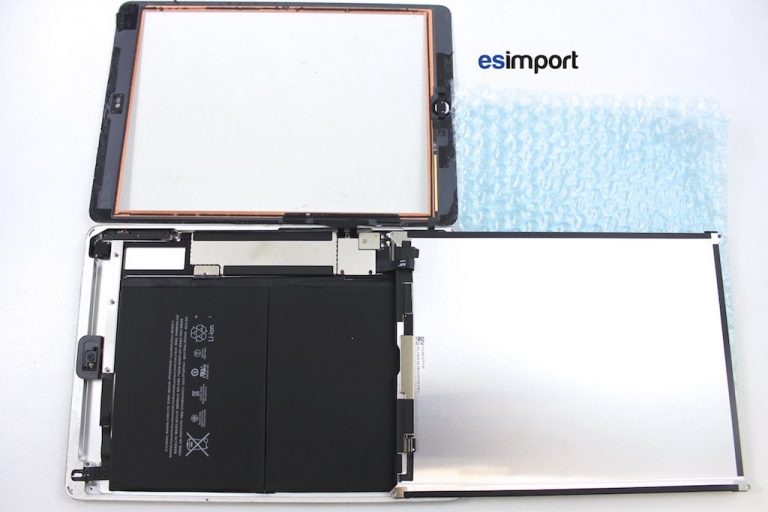

Protéger avec du papier bulle le bas de l’iPad. Basculer la dalle pour avoir accès aux connecteurs situés dessous :

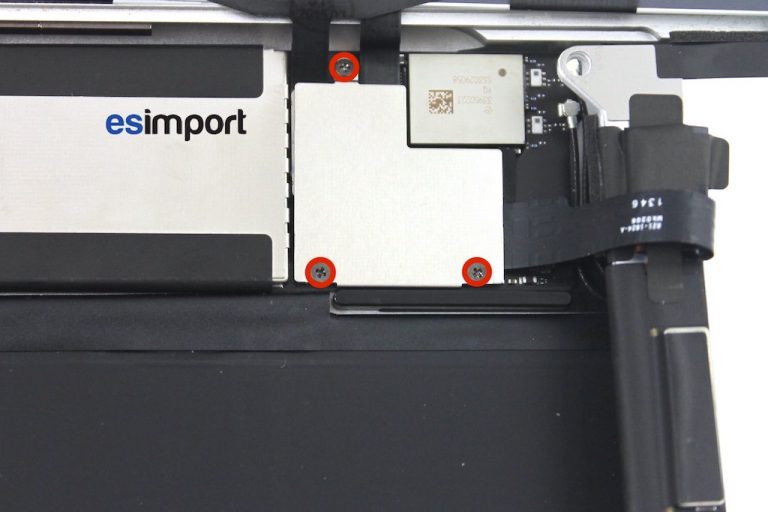

Dévisser les 3 vis de la plaque métallique qui fait partie du connecteur vidéo :

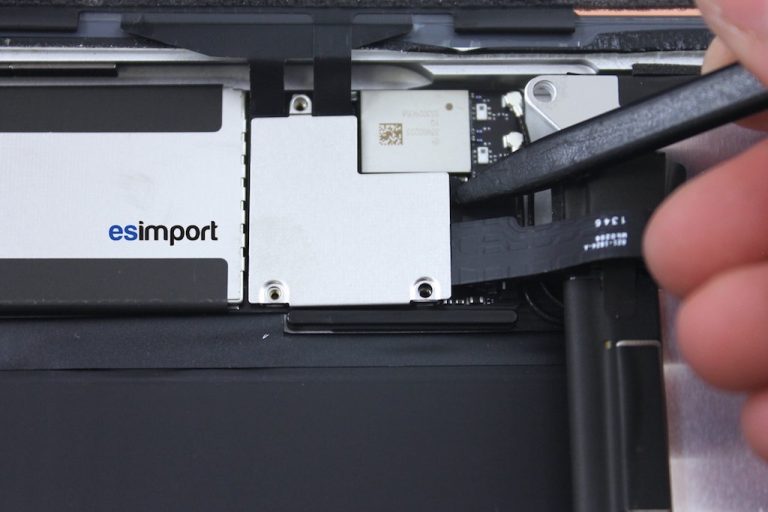

Déconnecter l’écran LCD à l’aide du spudger :

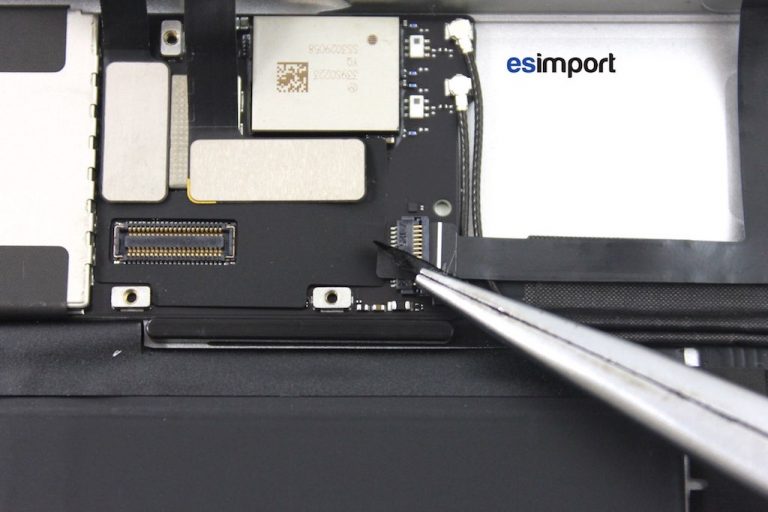

Sous cette plaque se trouvent 3 autres connecteurs : 2 pour le tactile, et la dernière pour le bouton home. Avec la pince, retirer l’adhésif qui sécurise la connexion du bouton home :

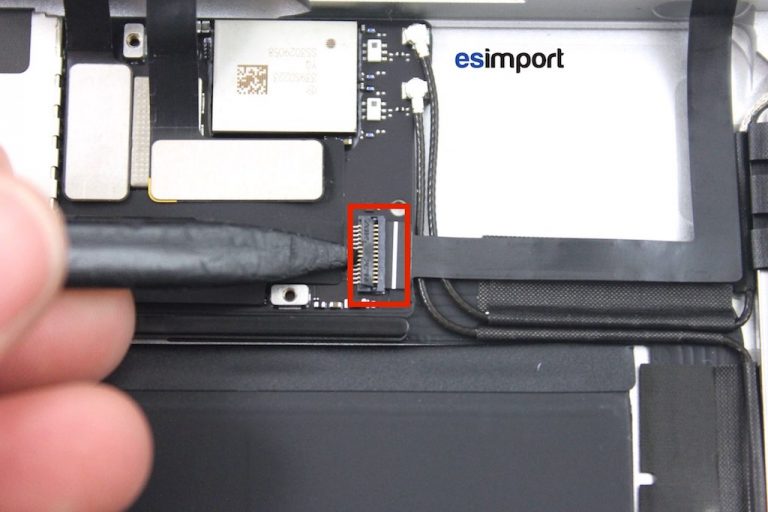

Relever le volet pivotant à 90° du connecteur avec le spudger :

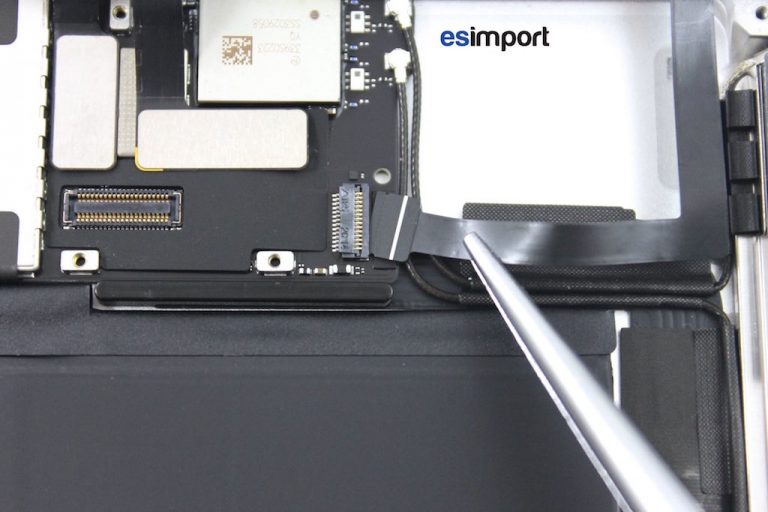

Puis déconnecter la nappe du bouton home avec la pince :

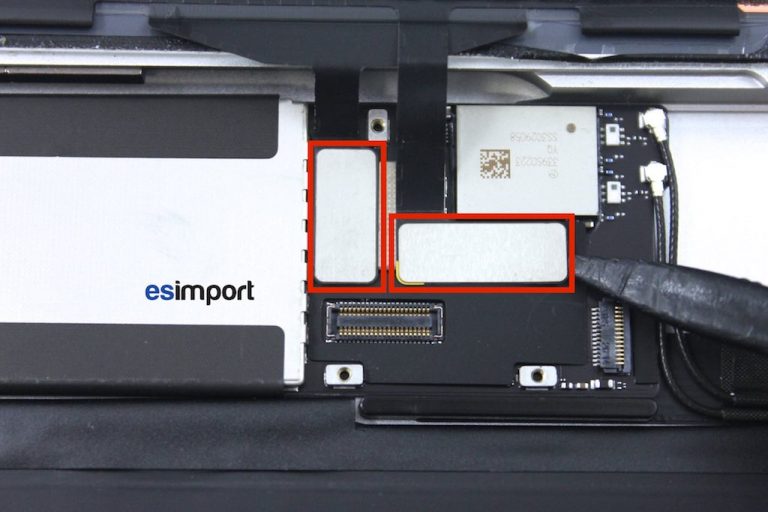

A présent, déconnecter enfin les 2 nappes du tactile, puis retirer la vitre :
Avant d’installer la nouvelle vitre, retirer l’adhésif restant sur le châssis :

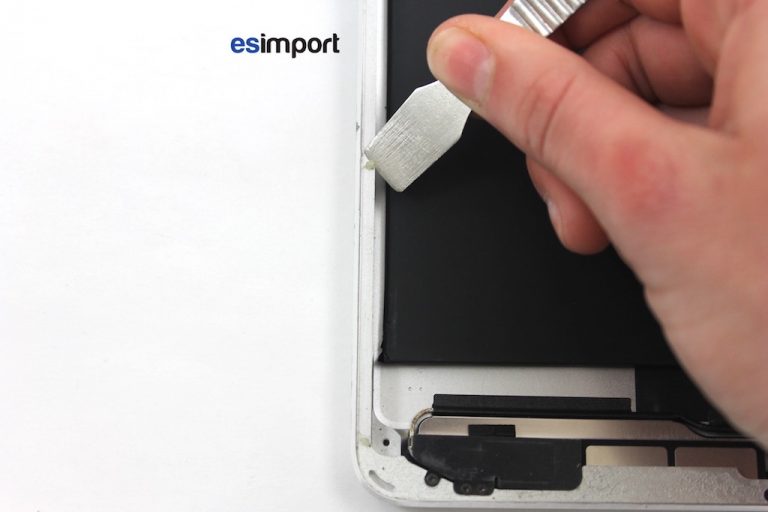

Racler le reste de colle sur tout le pourtour en aluminium. Cette étape est nécessaire afin que la nouvelle vitre soit parfaitement logée et plaquée au châssis :
Test de la nouvelle vitre tactile
Connecter les 3 nouvelles nappes de la vitre puis la dalle LCD. Avant de remettre les vis, il est préférable de tester cette vitre pour être sûr de son bon fonctionnement. Il peut arriver que l’écran reste noir, dans ce cas, brancher l’ipad sur un ordinateur muni de l’utilitaire RecBoot. Placer l’appareil en mode recovery, puis sortir de ce mode. L’iPad devrait afficher la pomme et démarrer normalement.

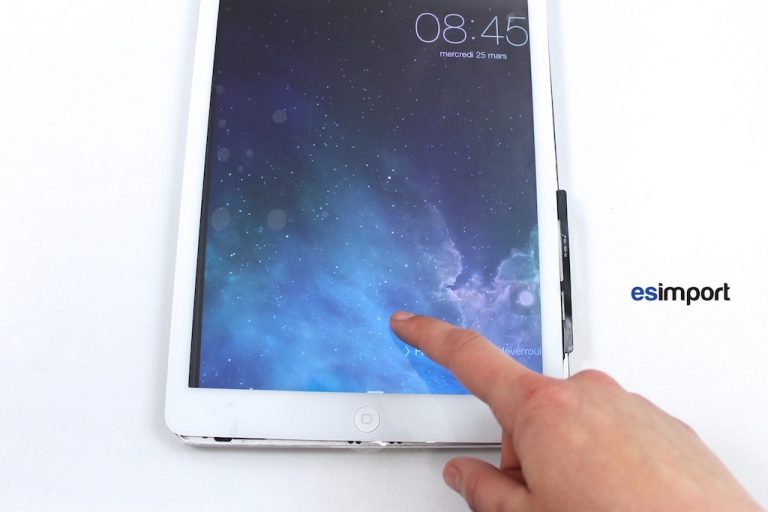

Tester le tactile en mode « gigottage ». Balader une icône sur toute la surface, celle-ci ne doit pas vous échapper du doigt. Si l’icône s’échappe, c’est que le tactile présente un défaut.

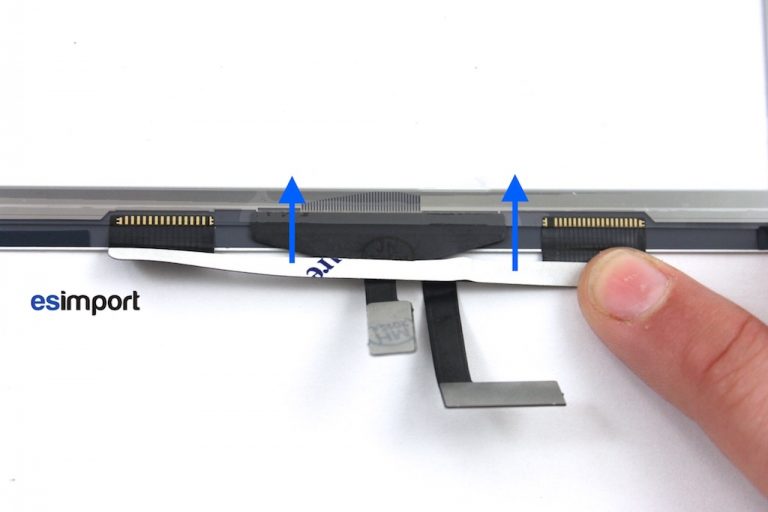

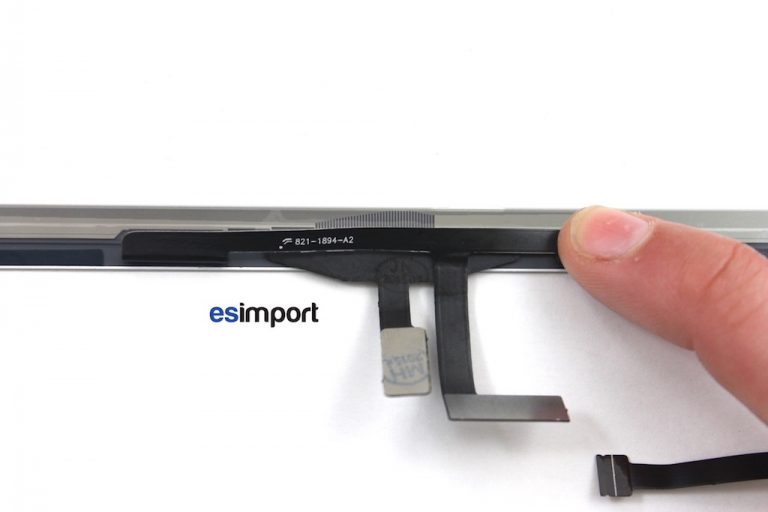

Cette vitre est livrée avec les bords pré-encollés, mais il faut faire attention au passage de ses nouvelles nappes. Rabattre la partie qui dépasse de la vitre sur le haut :
Pour finir, décoller l’adhésif et coller cette partie pardessus. Voilà comment doivent être les nappes avant de remonter la vitre :
Une fois la vitre prête à être remontée, replacer toutes les vis et bien nettoyer l'écran LCD. Toute poussière ou trace de doigt se verra une fois la vitre collée. Retirer le film des adhésifs et celui de protection à l’intérieur de la vitre, puis la coller.
Vous venez de procéder au changement de la vitre tactile sur un iPad Air A1474.
