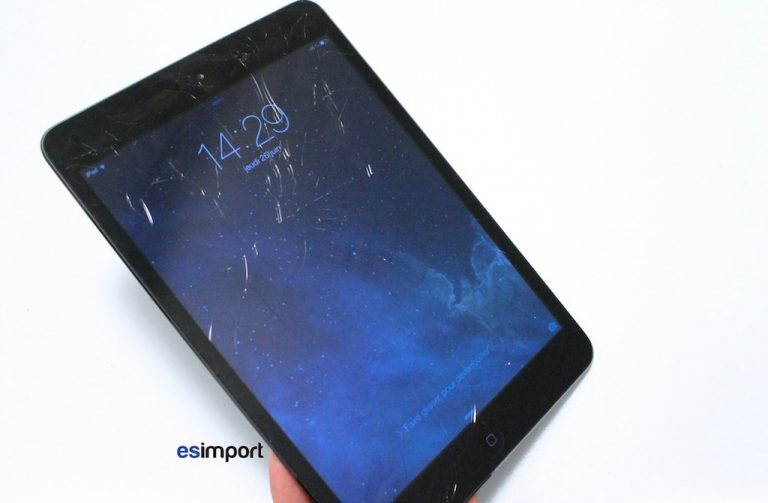

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l'écran tactile sur un iPad Mini A1432.
L’écran de l’iPad mini est constitué d’une vitre tactile et d’un écran LCD séparés. Si l’écran ne présente pas de défauts d’affichage, on peut se limiter à remplacer la vitre seule. Ce tutoriel vous montre la procédure à suivre.
Note : Cette manipulation étant très délicate, nous la déconseillons au public inexpérimenté
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPad mini Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- Spudger
- Spatule métallique
- Tournevis cruciforme
- Pince
- Décapeur thermique
- Ecran de rechange pour iPad mini noir ou blanc

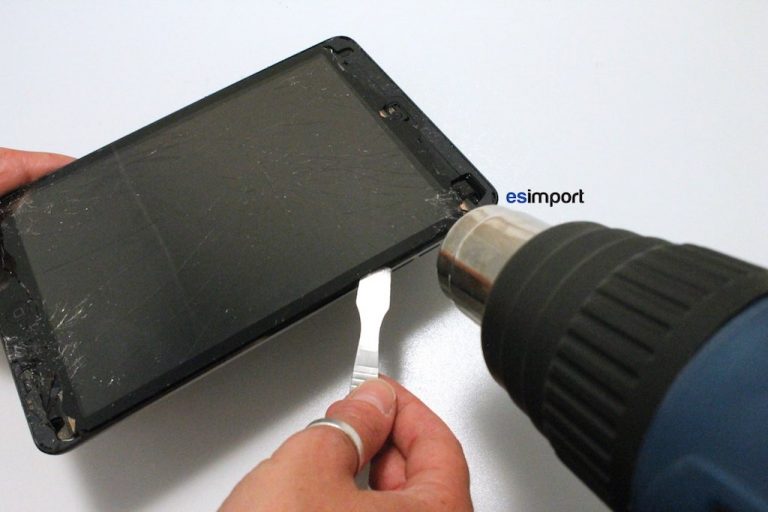

Utiliser le décapeur thermique pour ramollir la colle sur les parties haut et bas de l’iPad. Avec la spatule en métal, enlever les morceaux de la vitre. Bien nettoyer les débris restants et retirer la colle si elle est trop présente.
Attention cette étape est délicate, et les débris de verre peuvent blesser. Il est préférable de se protéger avec des gants. De plus, il faut veiller à ne pas déraper avec la spatule pour ne pas endommager l’écran LCD ainsi que le châssis en aluminium.

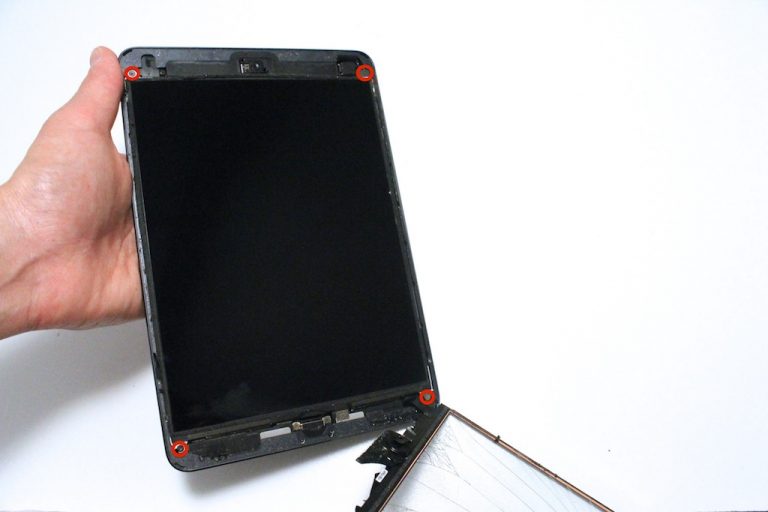

Une fois l’écran tactile décollé, dévisser les 4 vis cruciformes qui maintiennent l’écran LCD :
Pivoter l’écran LCD avec douceur, celui-ci est extrêmement fragile !

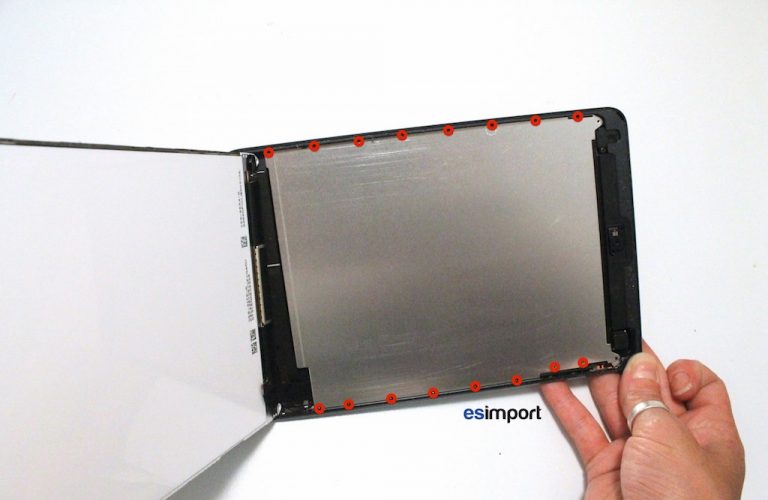

Retirer les 16 vis avec le tournevis cruciforme qui se trouvent sous l’écran LCD. Bien noter leur ordre car toutes les vis ne sont pas les mêmes :

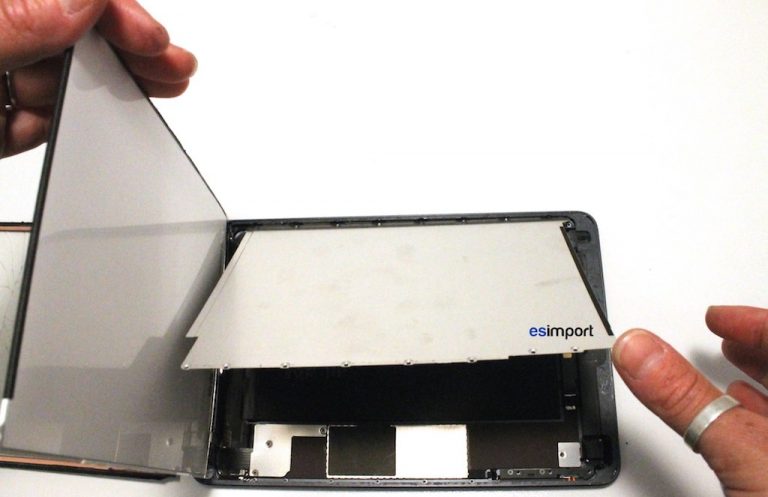

Dégager maintenant le cache tout en tenant le LCD à la verticale :

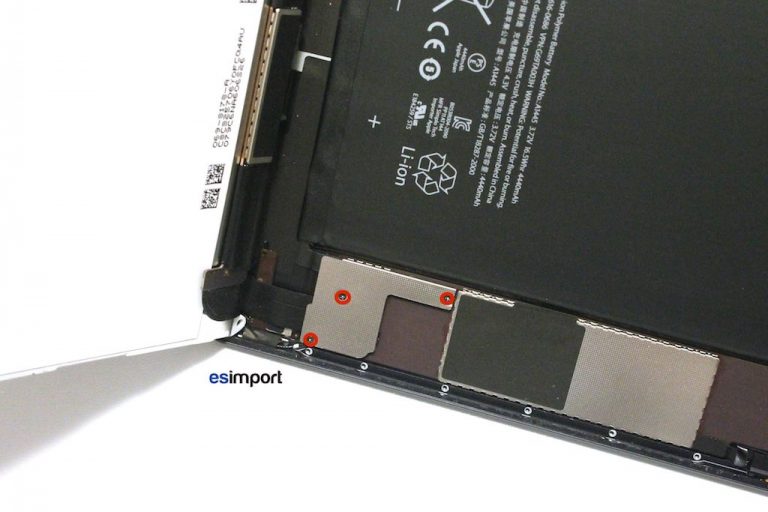

Dévisser les 3 vis du cache métallique, puis l’enlever avec une pince:
A l’aide du spugder, déconnecter la batterie (à droite) en premier lieu. Cette étape est indispensable afin de mettre la carte-mère hors tension, sous peine de court-circuit pouvant endommager le circuit de rétro-éclairage.

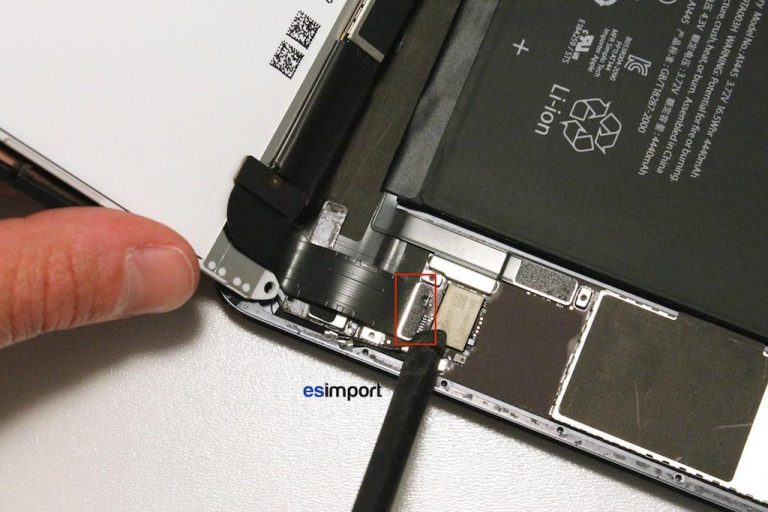

Déconnecter ensuite la nappe LCD. Enlever l’adhésif qui maintient l’écran contre le châssis puis poser votre écran à plat pour ne pas le rayer :
Changement de la vitre tactile sur un iPad Mini A1432

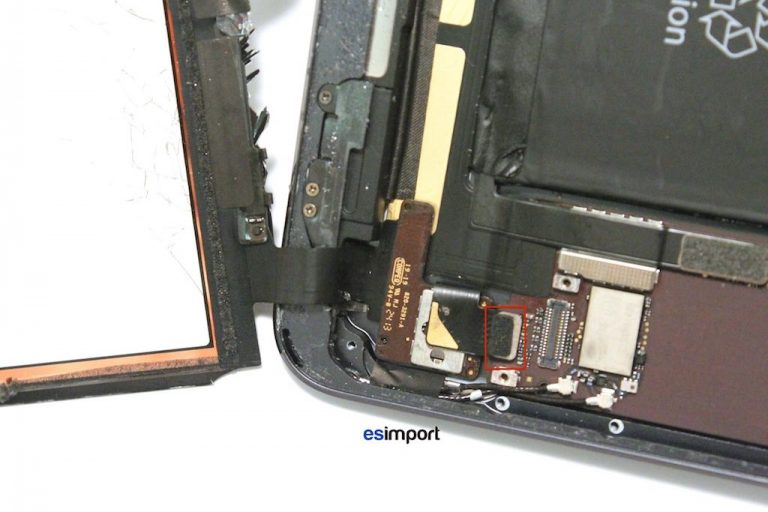

Sous la nappe LCD se trouve le connecteur de l’écran tactile. Retirer le scotch qui le masque et le déconnecter :
Brancher la nouvelle vitre puis l’écran dans le but de tester le tactile. Si tout fonctionne, le remontage final s’effectue dans l’ordre chronologique inverse. Ne pas oublier d’enlever l’adhésif du nouvel écran pour le recoller sur le châssis.
Vous venez de procéder au changement de la vitre tactile sur un iPad Mini A1432
