Remplacement de l'écran tactile sur un iPad Mini 2

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la vitre tactile sur un iPad Mini 2 a1489.

L’écran de l’iPad mini 2 est constitué d’une vitre tactile et d’un écran LCD séparés. Si l’écran LCD est intact, et en l’absence d’autres défauts, la réparation peut se limiter à l’échange de la vitre seule.

Note : Cette manipulation étant très délicate, nous la déconseillons au public inexpérimenté.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :



Procéder de la même manière que l’iPad Mini 1 en suivant le tutoriel jusqu’à enlever les 4 vis de la dalle LCD



Il est difficile à faire pivoter la dalle LCD car elle est maintenue dans sa partie inférieure par des adhésifs. Il faut impérativement les retirer sous peine de casser l’écran.

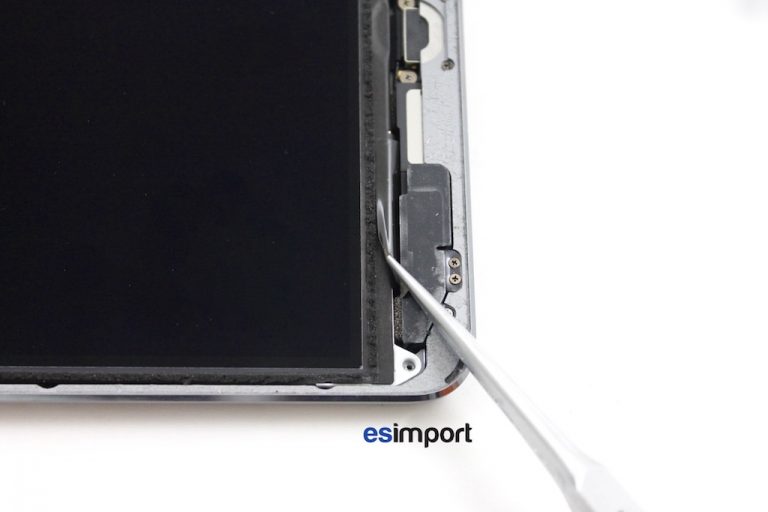

Avec la pince, décoller ce morceau d’adhésif noir en bas à gauche de l’écran :

Remplacement de la vitre tactile sur un iPad Mini 2

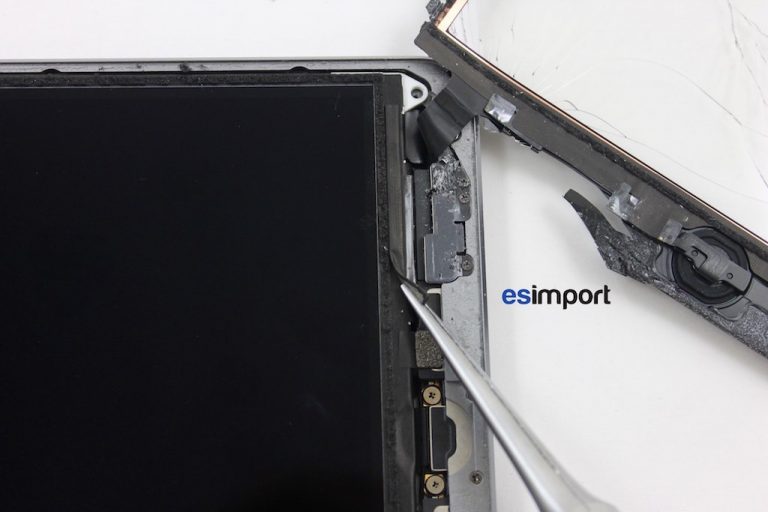

Faire de même pour le côté droit :

Remplacement de la vitre tactile sur un iPad Mini 2

La dalle est maintenant libre, la soulever lentement en glissant un spudger en dessous puis la faire pivoter jusqu’à la verticale afin ne pas l’endommager avec les débris de verre.

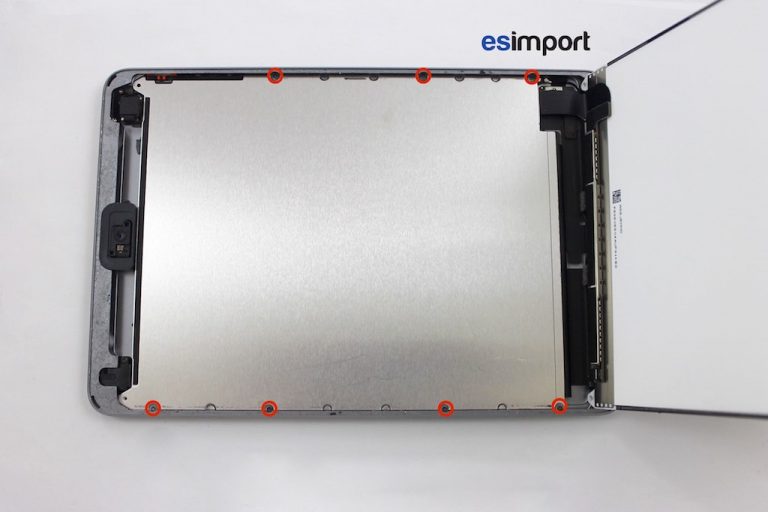

Contrairement à l’iPad Mini première génération, la plaque qui protège la carte-mère et la batterie est maintenue avec seulement 7 vis. Les dévisser avec le tournevis cruciforme :

Remplacement de la vitre tactile sur un iPad Mini 2

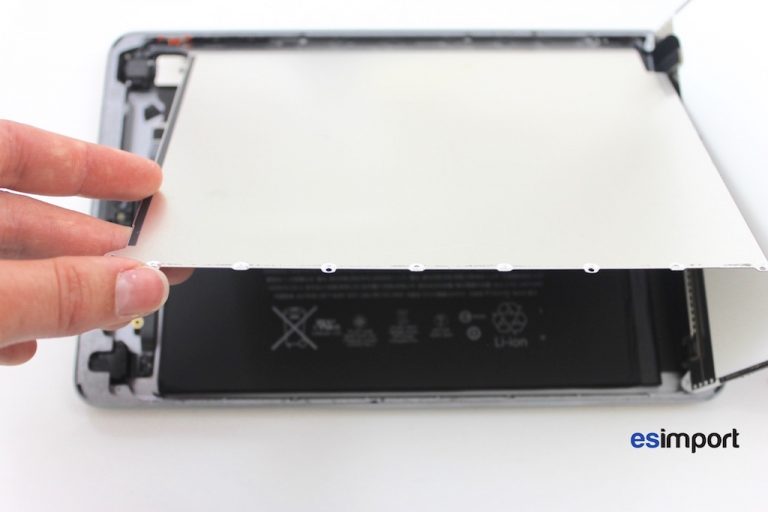

Retirer cette plaque :

Remplacement de la vitre tactile sur un iPad Mini 2 Posted on17 août 2016AuthorTeam Esimport Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la vitre tactile sur un iPad Mini 2. L’écran de l’iPad mini 2 est constitué d’une vitre tactile et d’un écran LCD séparés. Si l’écran LCD est intact, et en l’absence d’autres défauts, la réparation peut se limiter à l’échange de la vitre seule. Note : Cette manipulation étant très délicate, nous la déconseillons au public inexpérimenté. Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant. Outils nécessaires : Spudger Spatule métallique Tournevis cruciforme Pince Décapeur thermique Ecran de rechange pour iPad mini 2 noir ou blanc colle Pattex Gel (ou équivalent, surtout pas de colle cyanocrylate) pinces à linge chiffon microfibre Procéder de la même manière que l’iPad Mini 1 en suivant le tutoriel jusqu’à enlever les 4 vis de la dalle LCD Il est difficile à faire pivoter la dalle LCD car elle est maintenue dans sa partie inférieure par des adhésifs. Il faut impérativement les retirer sous peine de casser l’écran. Avec la pince, décoller ce morceau d’adhésif noir en bas à gauche de l’écran : 01 DECOLLER ADHESIF BAS GAUCHE IPAD MINI 2 Faire de même pour le côté droit : 02 DECOLLER ADHESIF BAS DROIT IPAD MINI 2 La dalle est maintenant libre, la soulever lentement en glissant un spudger en dessous puis la faire pivoter jusqu’à la verticale afin ne pas l’endommager avec les débris de verre. Contrairement à l’iPad Mini première génération, la plaque qui protège la carte-mère et la batterie est maintenue avec seulement 7 vis. Les dévisser avec le tournevis cruciforme : 03 DEVISSER 7 VIS CACHE METALLIQUE IPAD MINI 2 Retirer cette plaque : 04 RETIRER CACHE METALLIQUE IPAD MINI 2 Retirer les 3 vis de la plaque qui sécurise les connecteurs de la batterie, du tactile et de la dalle LCD. Bien noter les tailles différentes des vis : 05 DEVISSER 3 VIS CACHE CONNECTEURS IPAD MINI 2 Avec la pince, retirer cette plaque afin d’avoir accès aux connecteurs situés en dessous : 06 RETIRER CACHE CONNECTEURS IPAD MINI 2 Il est fortement conseillé de débrancher la batterie de l’iPad avant toute manipulation, un court-circuit peut endommager la carte-mère au niveau de son circuit de rétro-éclairage. Déconnecter donc la batterie avec le spudger : 07 DECONNECTER BATTERIE IPAD MINI 2 Déconnecter maintenant la dalle LCD et la retirer du châssis. La placer dans un lieu sûr et à l’abri de la poussière. C’est une pièce très fragile et qui se raye facilement : 08 DECONNECTER ET RETIRER ECRAN LCD IPAD MINI 2 Déconnecter enfin le connecteur de l’écran tactile et du bouton home : 09 DECONNECTER TACTILE BOUTON HOME IPAD MINI 2 Glisser le spudger sous le petit circuit imprimé pour le décoller du châssis avant de retirer entièrement la vitre : changement de la vitre tactile sur un iPad Mini 2 - 10 DECOLLER CONNECTEUR TACTILE BOUTON HOME IPAD MINI 2 Changement de la vitre tactile sur un iPad Mini 2 Votre iPad Mini est presque prêt à accueillir une nouvelle vitre. Il faut cependant d’abord débarrasser le contour de toute la colle et des débris de verre restants. Avec la spatule en acier, gratter et nettoyer tout le pourtour du chassis : 11 RETIRER EXCEDENT COLLE VERRE CHASSIS IPAD MINI 2 Connecter à présent la nouvelle vitre tactile, le LCD et en dernier lieu la batterie. Allumer l’appareil et balayer toute la surface du tactile en mode « gigottage » des icônes. Si l’icône vous échappe du doigt, la vitre tactile est défectueuse. Une fois certain de la qualité de votre vitre, vous pouvez remonter en suivant le tutoriel dans l’ordre chronologique inverse. Effectuer un test complet de toutes les fonctionnalités, puis appliquer de la colle sur tout le tour de la vitre en contournant bien la nappe du bouton home et l’orifice de la caméra. Effectuer un nettoyage et dépoussiérage avant de poser la vitre. Laisser sécher 2h avec des pinces à linge pour que la colle fasse contact avec le châssis. Vous venez de procéder au changement de la vitre tactile sur un iPad Mini 2.

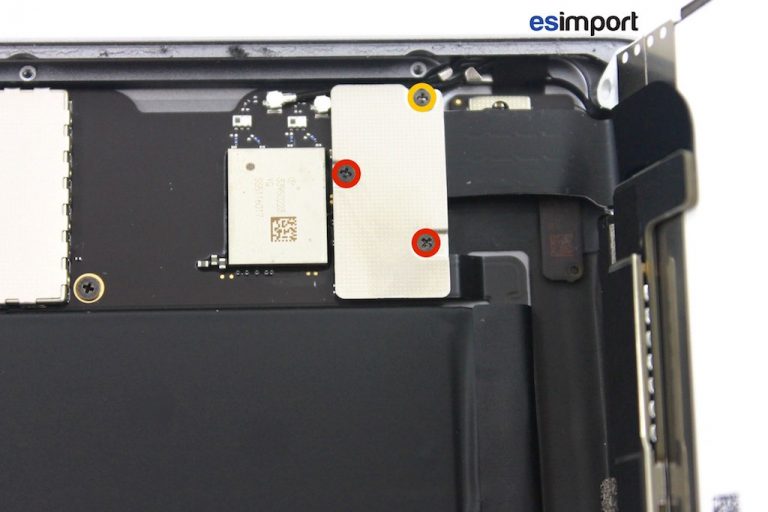

Retirer les 3 vis de la plaque qui sécurise les connecteurs de la batterie, du tactile et de la dalle LCD. Bien noter les tailles différentes des vis :

Remplacement de la vitre tactile sur un iPad Mini 2

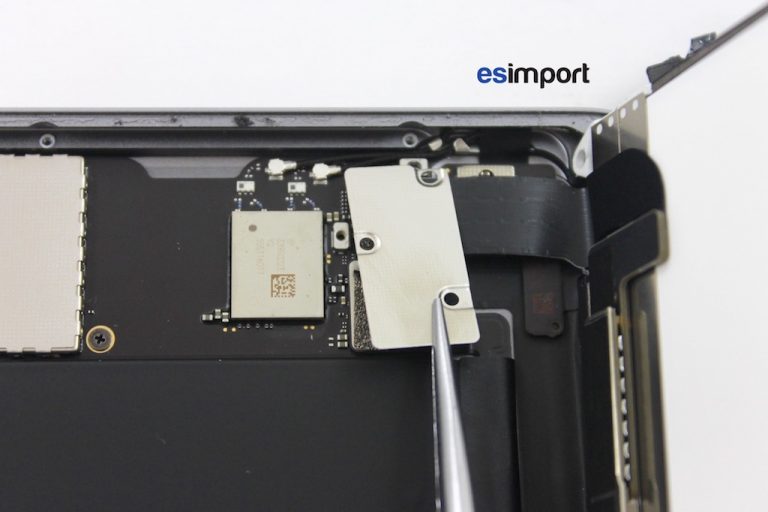

Avec la pince, retirer cette plaque afin d’avoir accès aux connecteurs situés en dessous :

Remplacement de la vitre tactile sur un iPad Mini 2

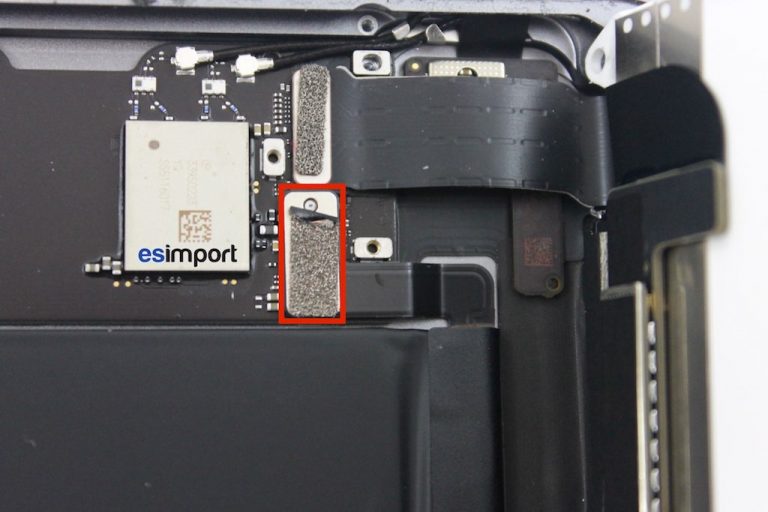

Il est  fortement conseillé de débrancher la batterie de l’iPad avant toute manipulation, un court-circuit peut endommager la carte-mère au niveau de son circuit de rétro-éclairage. Déconnecter donc la batterie avec le spudger :

Remplacement de la vitre tactile sur un iPad Mini 2

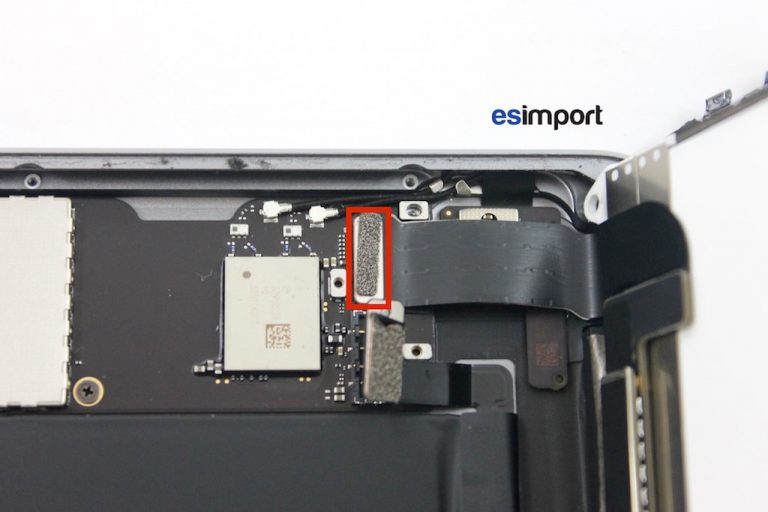

Déconnecter maintenant la dalle LCD et la retirer du châssis. La placer dans un lieu sûr et à l’abri de la poussière. C’est une pièce très fragile et qui se raye facilement :

Remplacement de la vitre tactile sur un iPad Mini 2

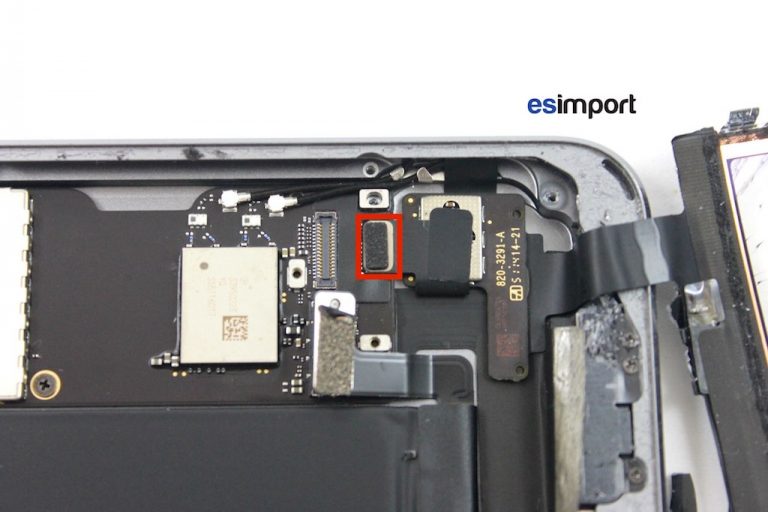

Déconnecter enfin le connecteur de l’écran tactile et du bouton home :

Remplacement de la vitre tactile sur un iPad Mini 2

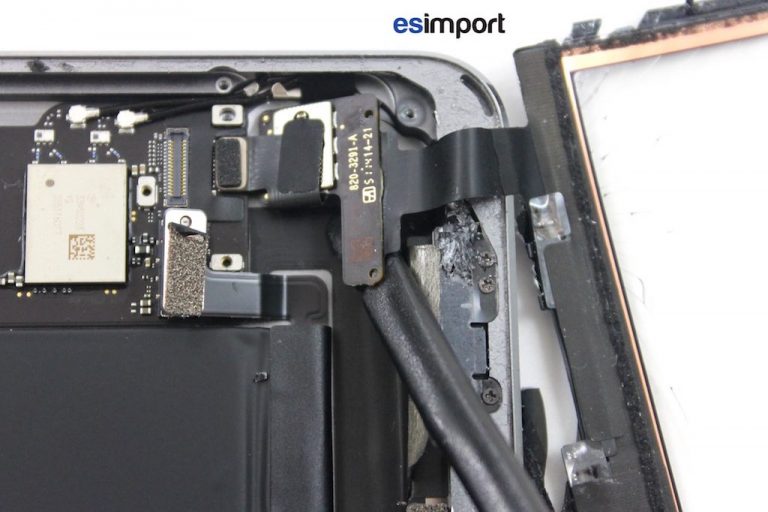

Glisser le spudger sous le petit circuit imprimé pour le décoller du châssis avant de retirer entièrement la vitre :

Remplacement de la vitre tactile sur un iPad Mini 2

Changement de la vitre tactile sur un iPad Mini 2

Votre iPad Mini est presque prêt à accueillir une nouvelle vitre. Il faut cependant d’abord débarrasser le contour de toute la colle et des débris de verre restants. Avec la spatule en acier, gratter et nettoyer tout le pourtour du chassis :

Remplacement de la vitre tactile sur un iPad Mini 2

Connecter à présent la nouvelle vitre tactile, le LCD et en dernier lieu la batterie.
Allumer l’appareil et balayer toute la surface du tactile en mode « gigottage » des icônes. Si l’icône vous échappe du doigt, la vitre tactile est défectueuse.
Une fois certain de la qualité de votre vitre, vous pouvez remonter en suivant le tutoriel dans l’ordre chronologique inverse.

Effectuer un test complet de toutes les fonctionnalités, puis appliquer de la colle sur tout le tour de la vitre en contournant bien la nappe du bouton home et l’orifice de la caméra. Effectuer un nettoyage et dépoussiérage avant de poser la vitre. Laisser sécher 2h avec des pinces à linge pour que la colle fasse contact avec le châssis.

Vous venez de procéder au changement de la vitre tactile sur un iPad Mini 2.
