Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la carte-mère sur un iPhone 4S.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :

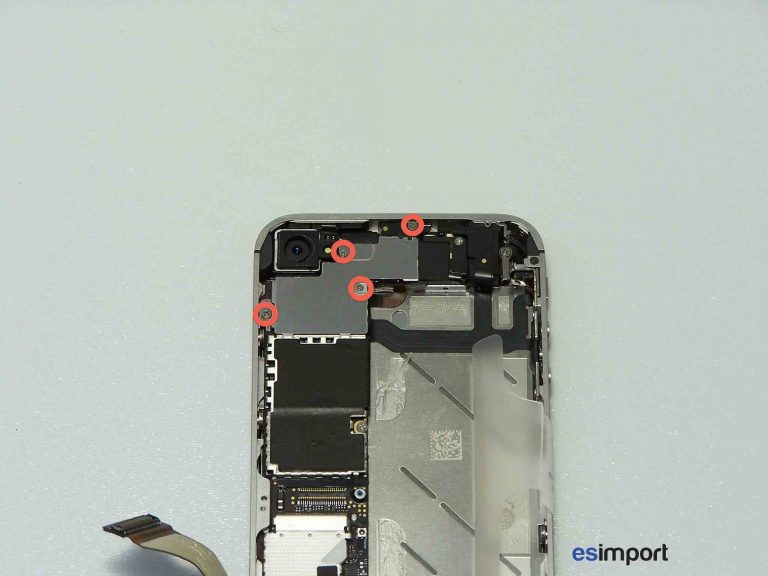

dévisser les 4 vis du protecteur sur le haut de la carte-mère:

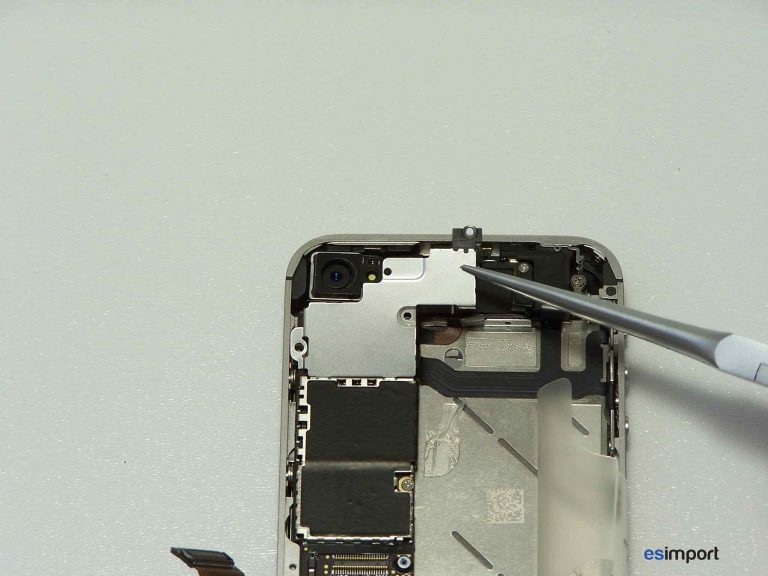

retirer le protecteur:

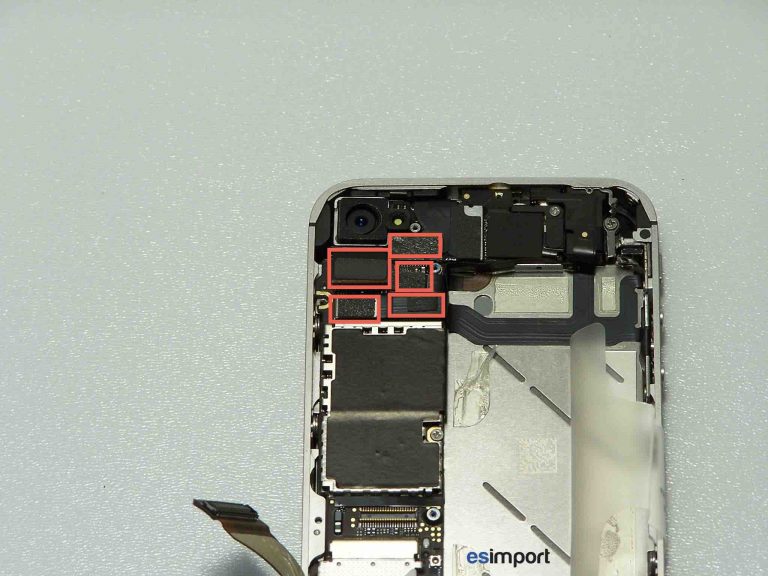

déclipser les 5 connecteurs:

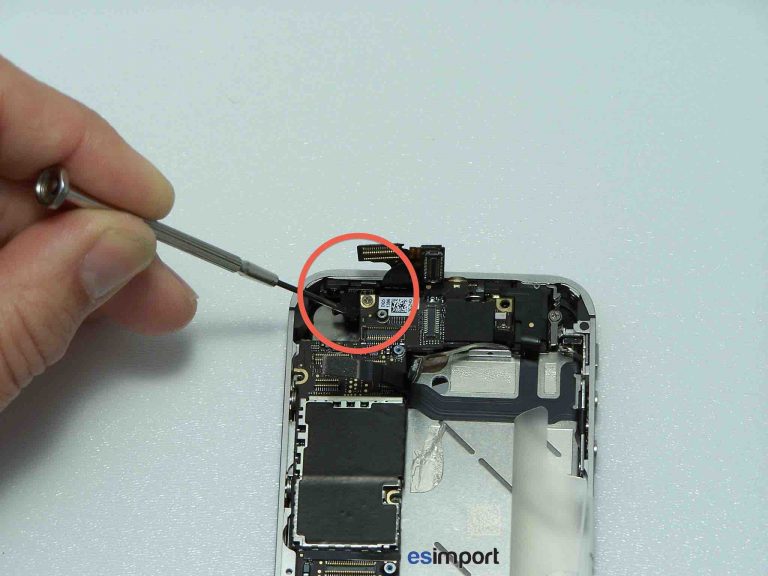

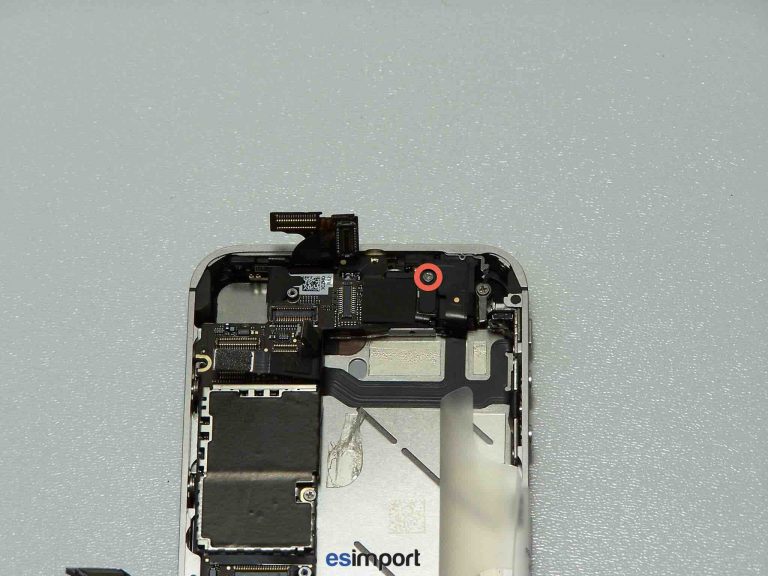

après avoir retiré l’objectif photo principal, dévisser la vis du raidisseur en ‘L’:

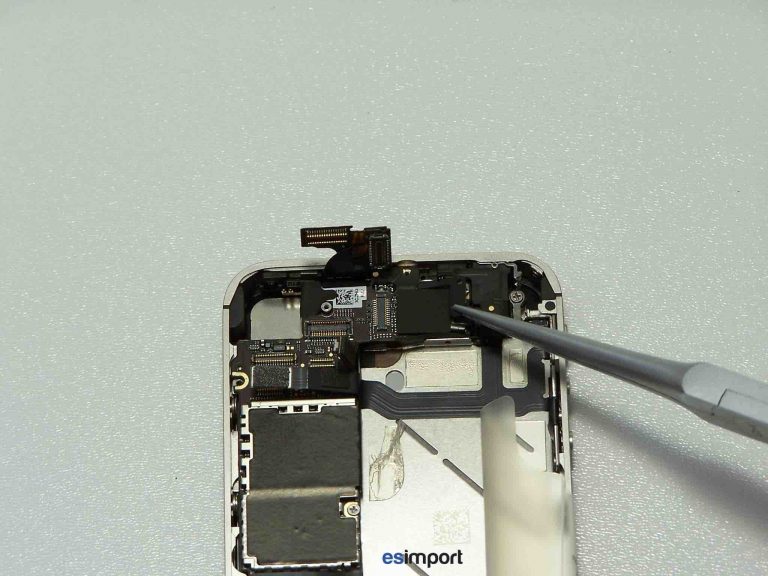

déposer le raidisseur:
dégager l’adhésif de couleur noire, afin de libérer l’accès à une vis maintenant la carte-mère:
Changement de la carte-mère sur un iPhone 4S

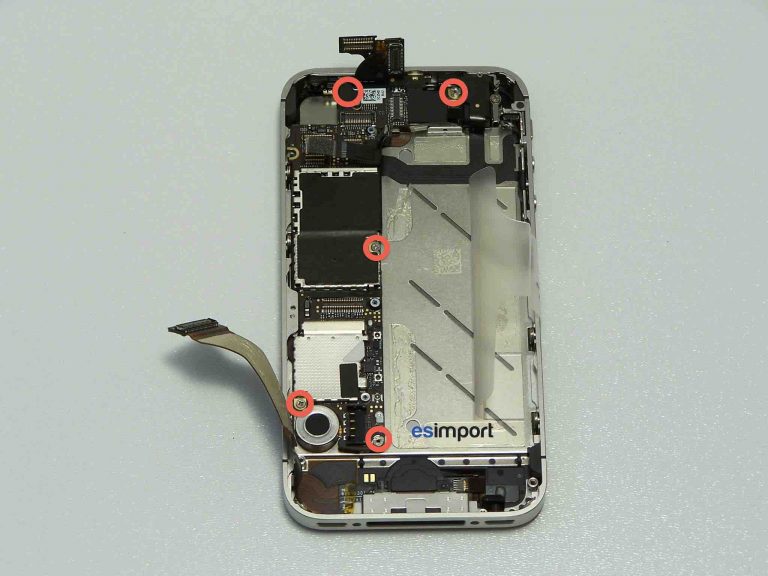

dévisser les 5 vis fixant la carte-mère sur la châssis:

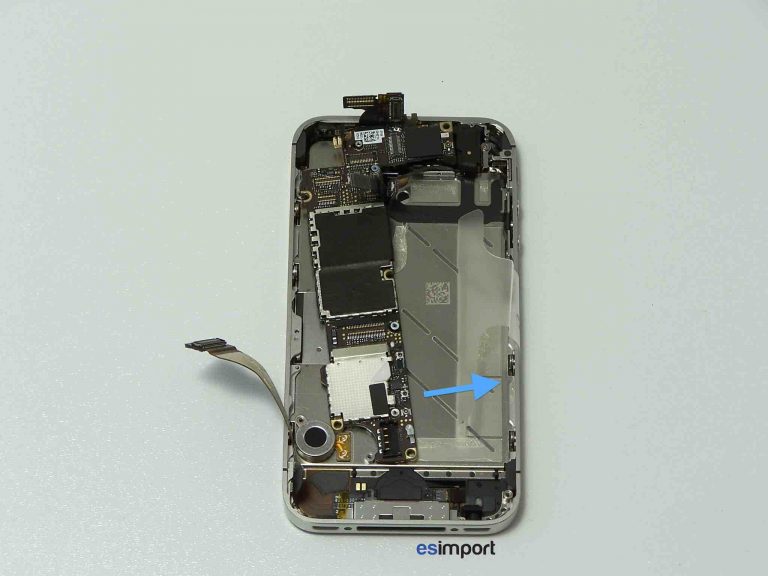

dégager la carte-mère:

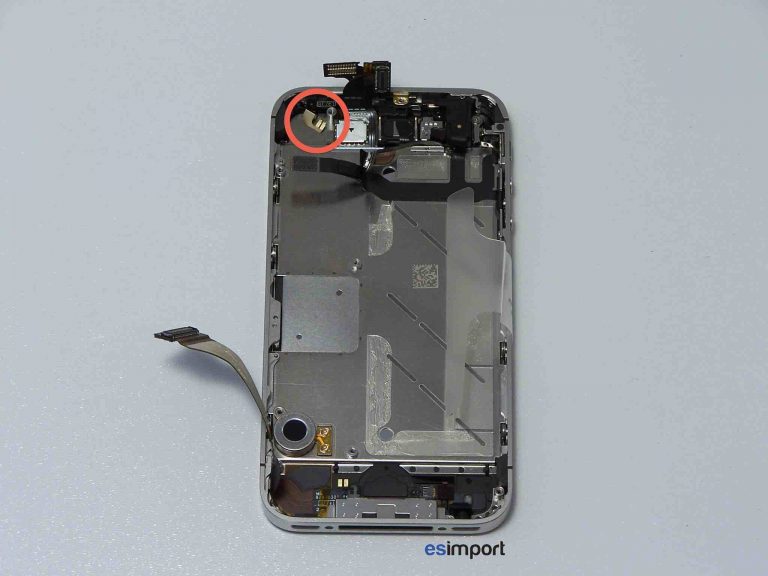

mettre de côté la pièce de contact. Celle-ci devra être monté entre l’objectif photo et le châssis:

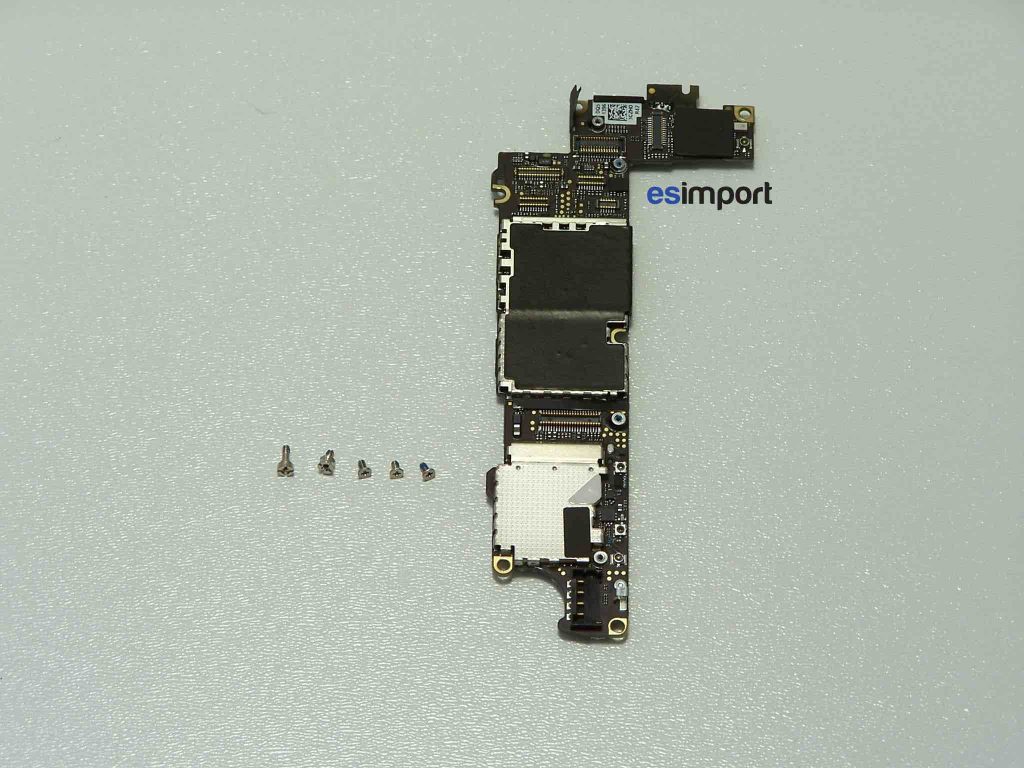

voici la carte-mère démontée. 2 vis sur 5 sont spécifiques:
Vous venez de procéder au changement de la carte-mère sur un iPhone 4S. Pour le remontage, suivre les étapes dans le sens chronologique inverse.
