Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du dock connecteur sur un iPhone 4S.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Pour ce démontage, suivre au préalable les étapes du tutoriel ‘changement de la batterie‘.

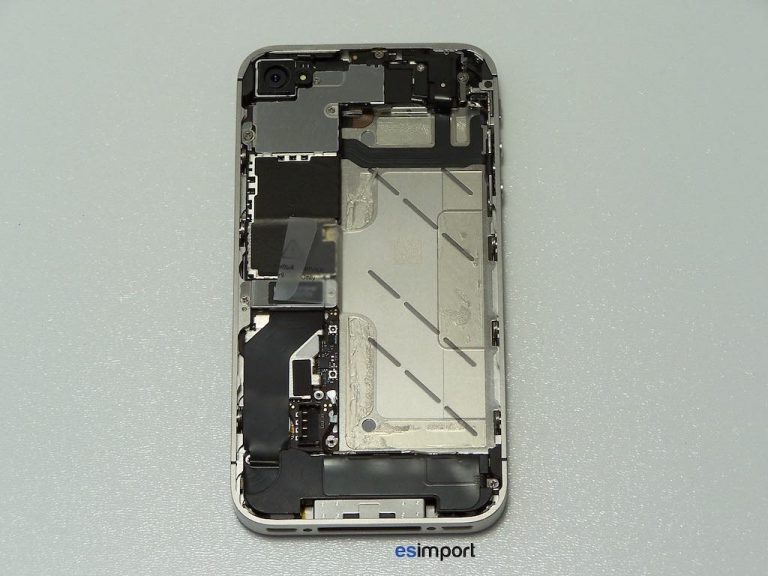

une fois la batterie retirée, l’iPhone 4S est dans cet état:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/DEMONTER-DOCK-CONNECTEUR-IPHONE-4S-768x576.jpg)
plier et coller la languette, afin de libérer l’accès à la carte-mère:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/LANGUETTE-BATTERIE-IPHONE-4S-768x576.jpg)

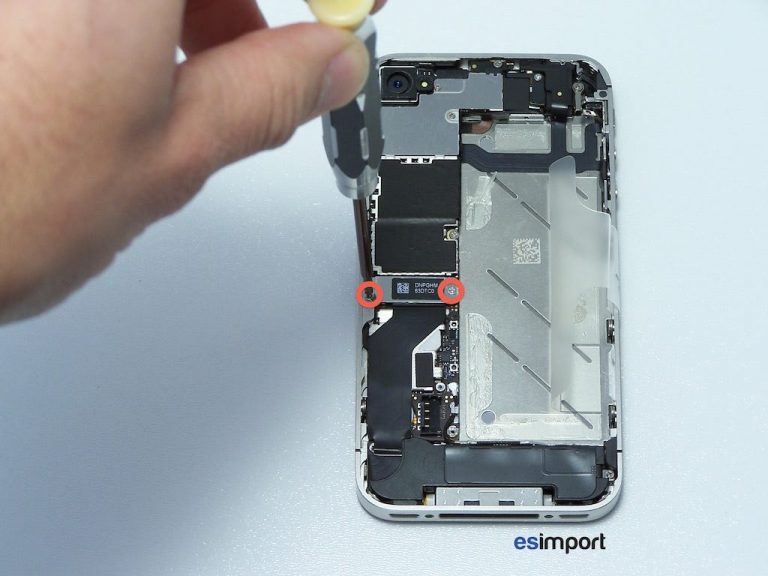

dévisser les 2 vis du protecteur du connecteur du dock
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/COUVERCLE-CONNECTEUR-DOCK-IPHONE-768x576.jpg)

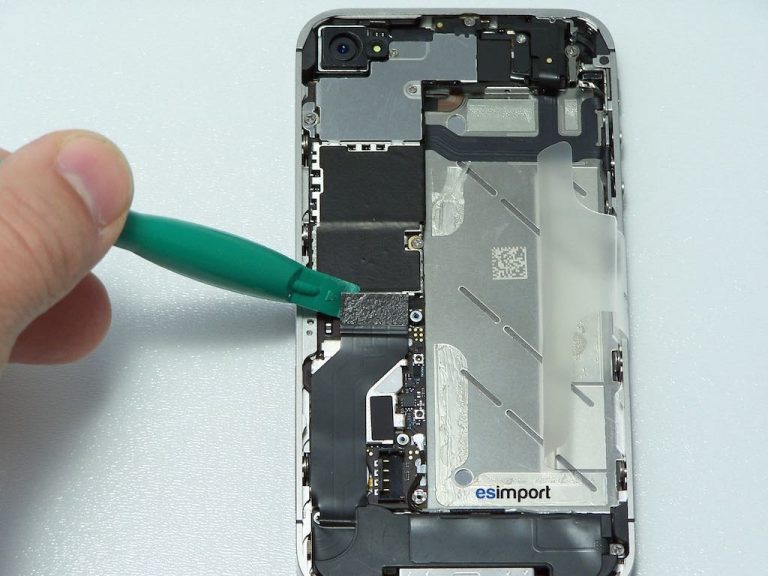

déclipser le connecteur du dock au moyen de l’outil en plastique:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/DEMONTER-CONNECTEUR-DOCK-IPHONE-4S-768x576.jpg)
Changement du dock connecteur sur un iPhone 4S

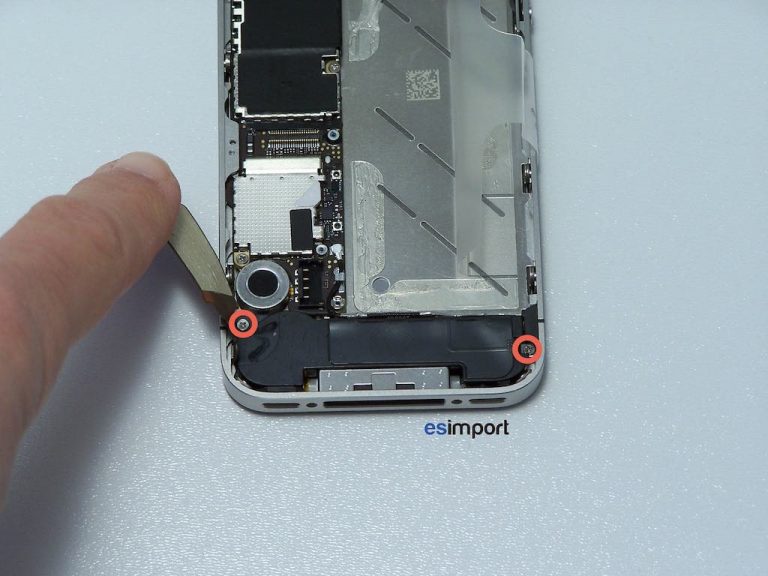

la nappe du dock est simplement collée sur la carte-mère. La décoller lentement, puis dévisser les deux vis du connecteur dock:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/CHANGER-DOCK-IPHONE-4S-768x576.jpg)

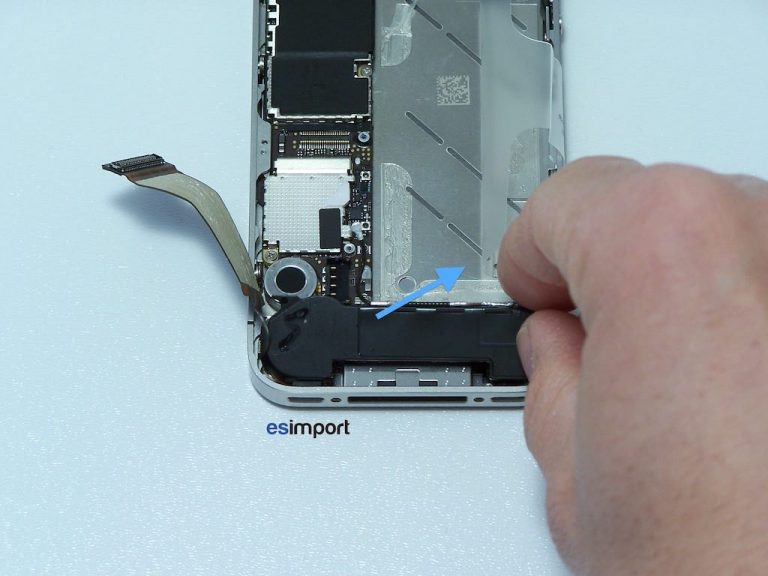

soulever puis dégager l’ensemble haut-parleur / micro du dock:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/REPARER-CONNECTEUR-DOCK-IPHONE-4S-768x576.jpg)

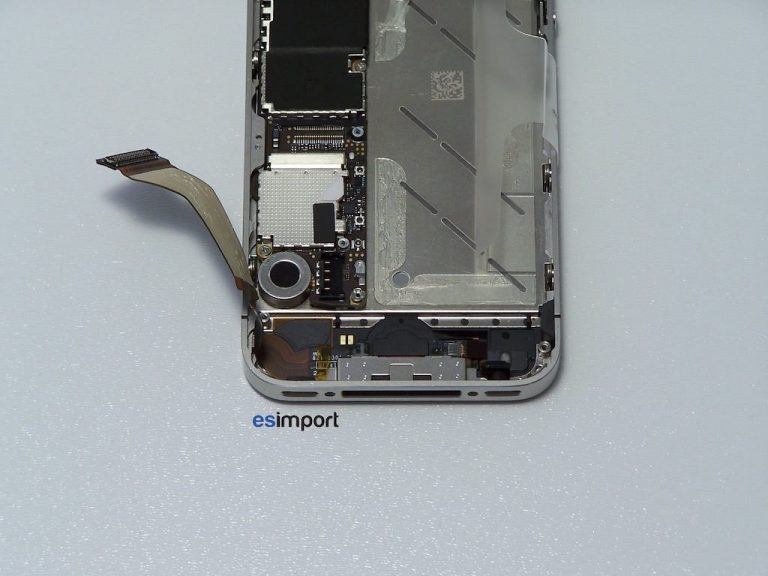

le connecteur USB est désormais accessible:
![Changement du dock connecteur sur un iPhone 4S](https://esimport.fr/img/cms/4S%20DOCK/REPARATION-IPHONE-4S-2-768x576.jpg)
Vous venez de procéder au changement du dock connecteur sur un iPhone 4S. Pour le remontage, suivre les étapes dans le sens chronologique inverse.
