Changer la carte-mère d'un iPhone 4

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la carte-mère sur un iPhone 4.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

La carte-mère est le coeur de votre iPhone mais n’est pas à proprement parler difficile à monter. Cet élément est à changer lorsque des défauts graves ont été constatés qu’un changement de pièce annexe n’a pas pu résoudre, comme un encéphalogramme plat après un reset, une absence totale de réaction lors d’une connexion à iTunes, une non-réception WIFI ou GSM. Ceci peut survenir après une chute, une oxydation, ou de manière naturelle (rare) lorsque la carte-mère est morte de sa belle mort.

Une carte-mère est chère, et devrait donc constituer la solution de dernière chance. Si elle est physiquement intacte (d’un seul tenant), une réparation est envisageable à moindre coût – voir page réparation carte-mère).

La caractéristique essentielle d’une carte-mère, outre sa capacité mémoire et le modèle, est son statut. Trois statuts peuvent exister:
-désimlocké officiel: fonctionne avec n’importe quel opérateur, compatible avec les mises à jour système iTunes
-bloqué opérateur: fonctionne avec un opérateur unique, compatible avec les mises à jour système iTunes
-jailbreaké: fonctionne avec tout opérateur, la mise à jour système iTunes fait sauter le jailbreak

mise à jour mars 2022: le blocage opérateur n'existe plus, il n'y a donc plus nécessité de 'jailbreak'

Au préalable suivre les 5 premières étapes de la page ‘changement batterie de l’iphone 4

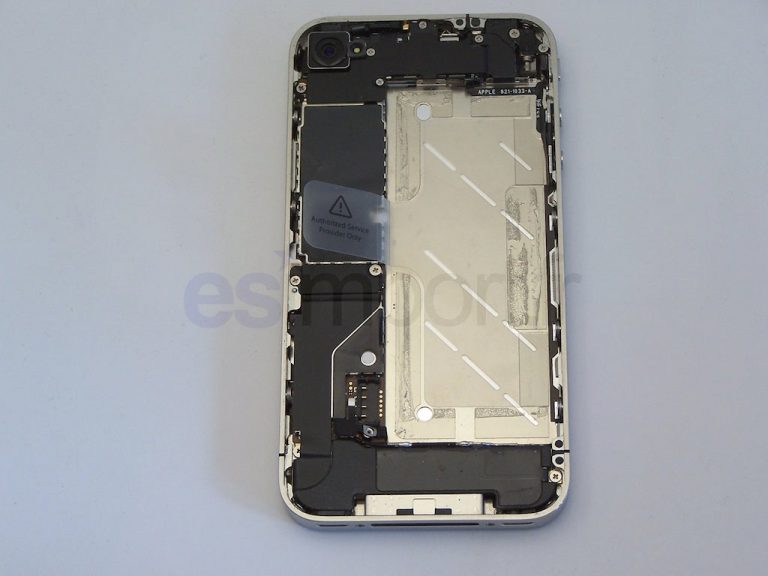

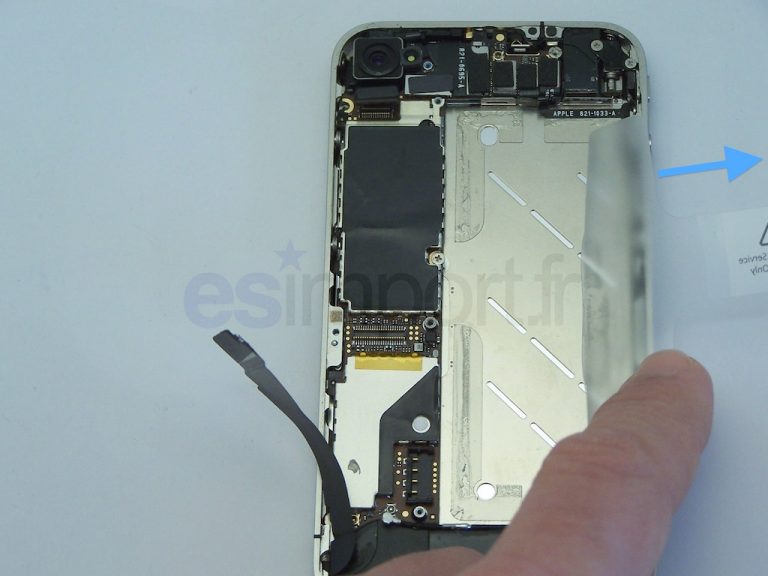

Votre iPhone devrait se trouver dans cet état-là:

Changement de la carte-mère sur un iPhone 4

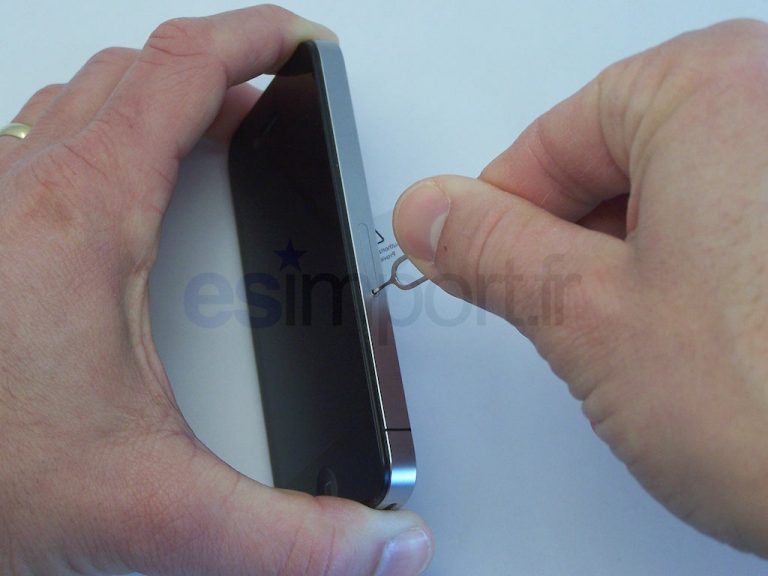

Retirer le tiroir carte SIM de l'iPhone 4
Changement de la carte-mère sur un iPhone 4

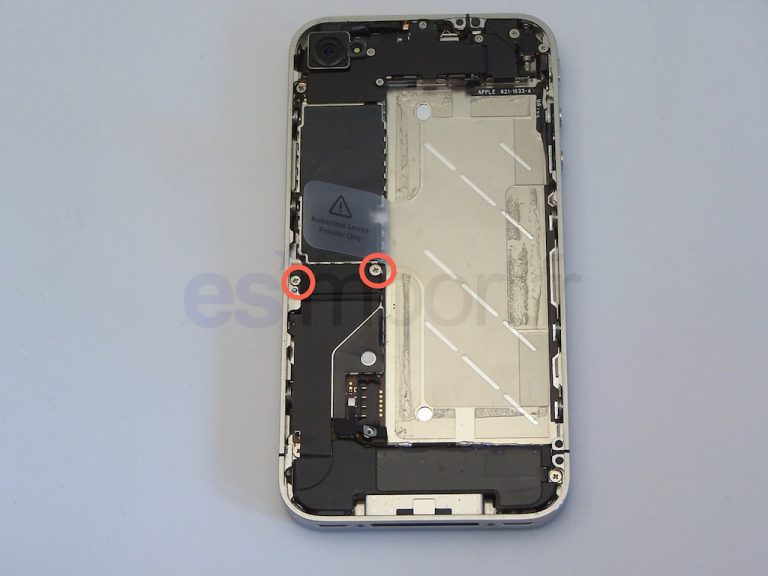

dévisser les 2 vis du couvercle maintenant le connecteur de la nappe USB

Changement de la carte-mère sur un iPhone 4

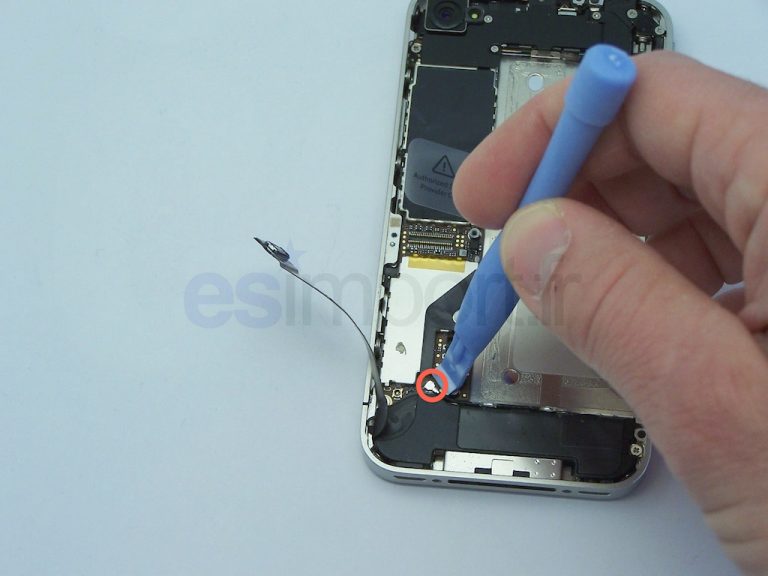

déclipser le connecteur de la nappe USB

Changement de la carte-mère sur un iPhone 4

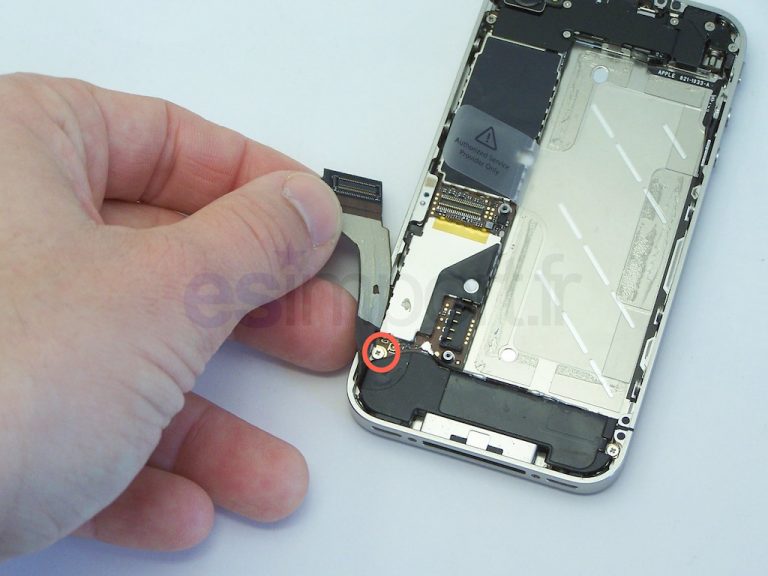

Décoller précautionneusement la nappe de la carte-mère, puis dévisser la vis désormais accessible

Changement de la carte-mère sur un iPhone 4

déclipser le connecteur de l’antenne GSM:

Changement de la carte-mère sur un iPhone 4

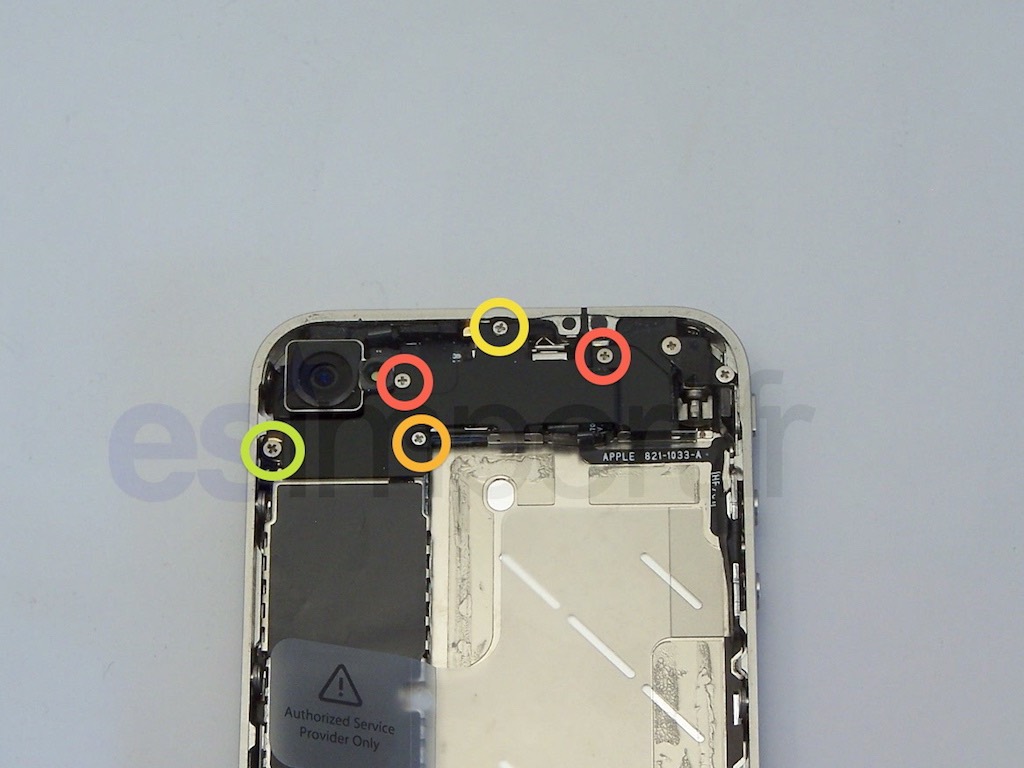

Démonter le cache. Sous peine de mauvais réception wifi après remontage, une attention toute particulière doit être portée lors de cette étape: le cache est maintenue par 5 vis, dont une assez longue située sur la partie supérieure. Cette vis est maintenue par une petite pièce d’environ 1mm sur 2, ayant grossièrement l’air d’une rondelle. Cette dernière pièce, jour un rôle capital dans la réception wifi, car elle fait contact entre la carte-mère et le châssis:

Changement de la carte-mère sur un iPhone 4

Changement de la carte-mère sur un iPhone 4

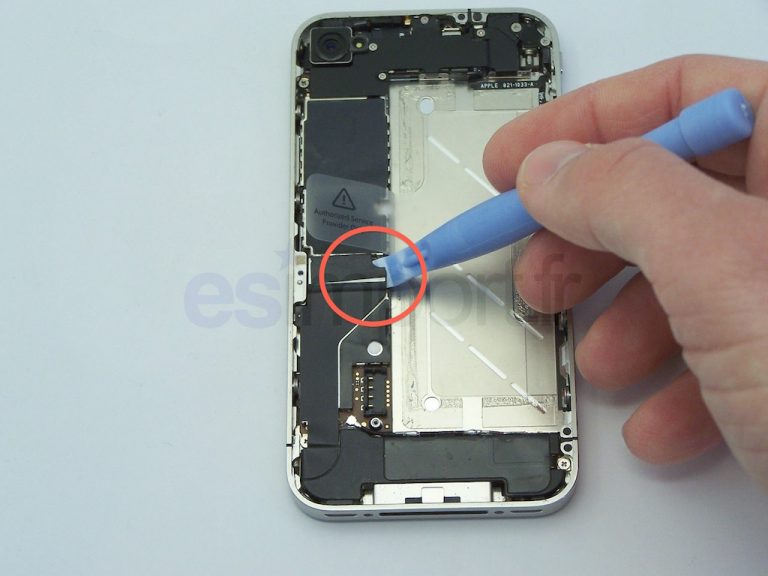

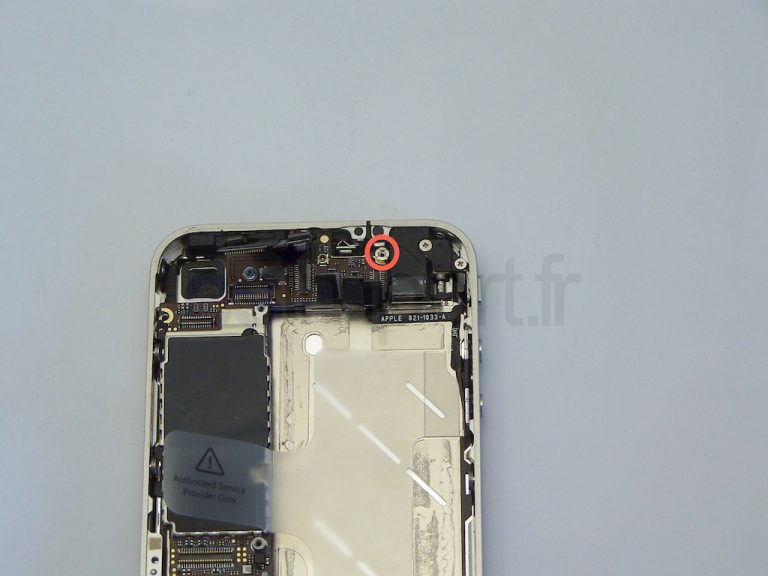

Chauffer la pastille détecteur d’humidité, la décoller délicatement, puis dévisser la vis ainsi libérée

Changement de la carte-mère sur un iPhone 4

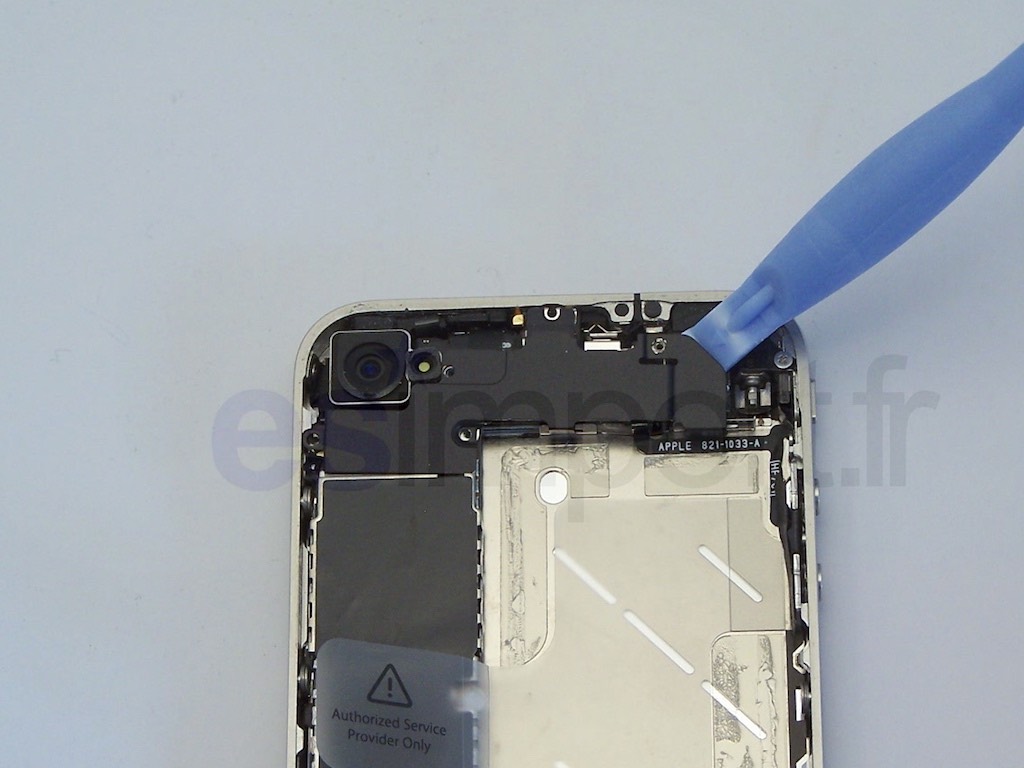

Dégager le feuillet tire-batterie afin qu’il ne gêne pas, et le coller à l’aide d’un ruban adhésif à l’arrière

Changement de la carte-mère sur un iPhone 4

démontage de la carte-mère sur un iPhone 4

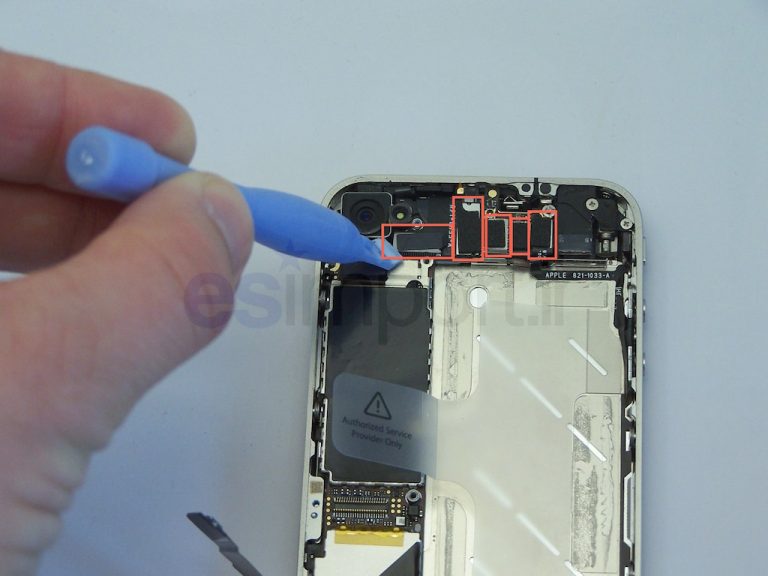

Déclipser successivement les 5 connecteurs indiqués ci-dessous:

Changement de la carte-mère sur un iPhone 4

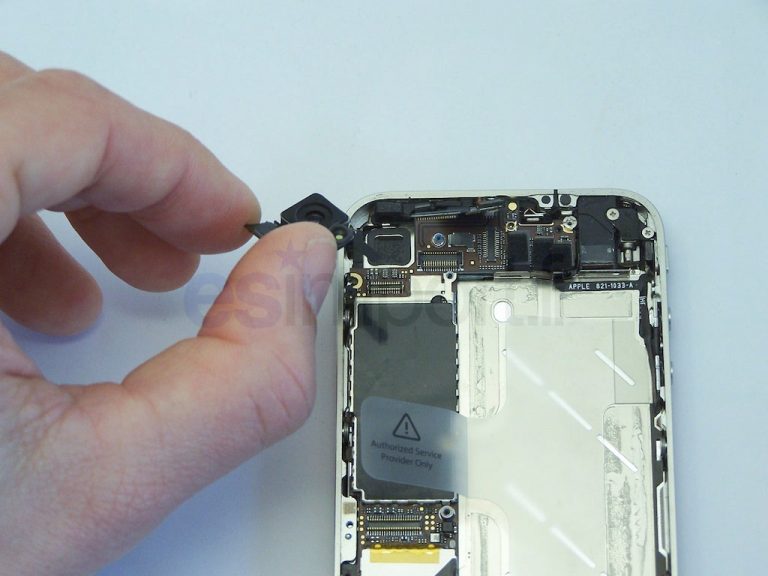

Sortir le module photo

Changement de la carte-mère sur un iPhone 4

Dévisser la vis indiquée ci-dessous à l’aide d’un tournevis plat. Ne la perdez pas ! Cette dernière est ultra-spécifique

Changement de la carte-mère sur un iPhone 4

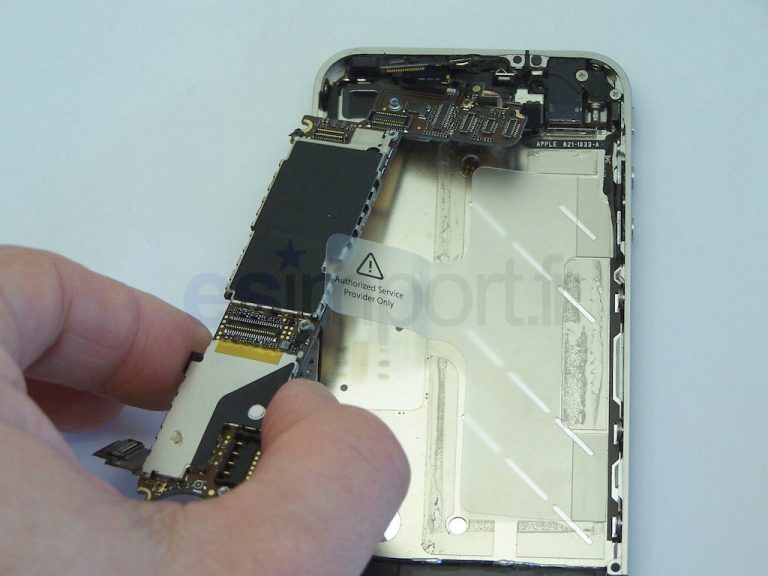

Sortir la carte mère en la faisant pivoter délicatement:

Changement de la carte-mère sur un iPhone 4

Vous venez de procéder au changement de la carte-mère sur un iPhone 4. Pour le remontage, suivre les étapes dans le sens chronologique inverse.
