Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du LCD sur un iPhone 3G ou 3GS.
Il faut au préalable retirer la face avant complète en suivant les huit premières étape de la page 3GS – ‘changement batterie’
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
étape 1

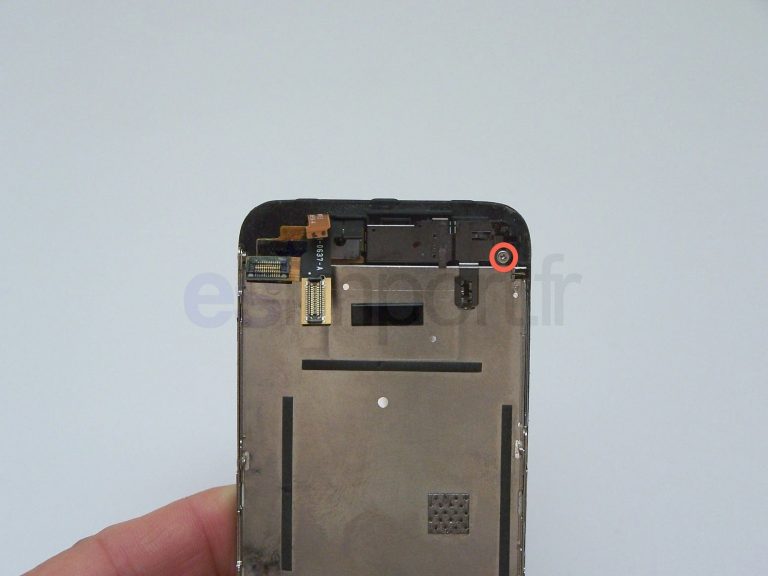

dévisser la vis de rattachement du support LCD au chassis
étape 2

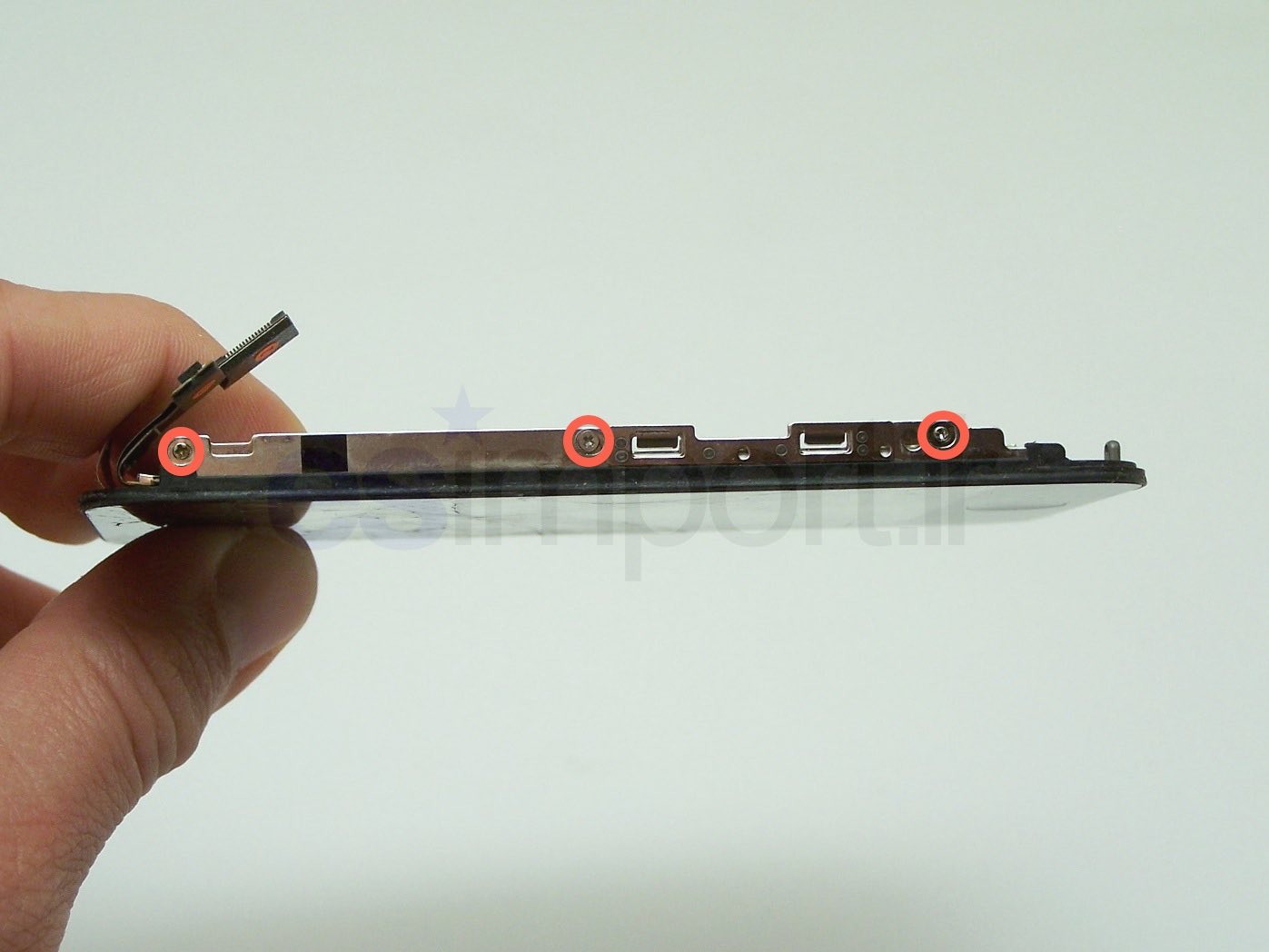

dévisser les 5 vis latérales du châssis, après avoir au préalable retiré le ruban adhésif noir
étape 3
soulever à l’aide d’un petit tournevis plat le support LCD du téton, tout en écartant les deux languettes du châssis. Si cela ne fonctionne pas, bien vérifier que toutes les vis ont été retirées
étape 4

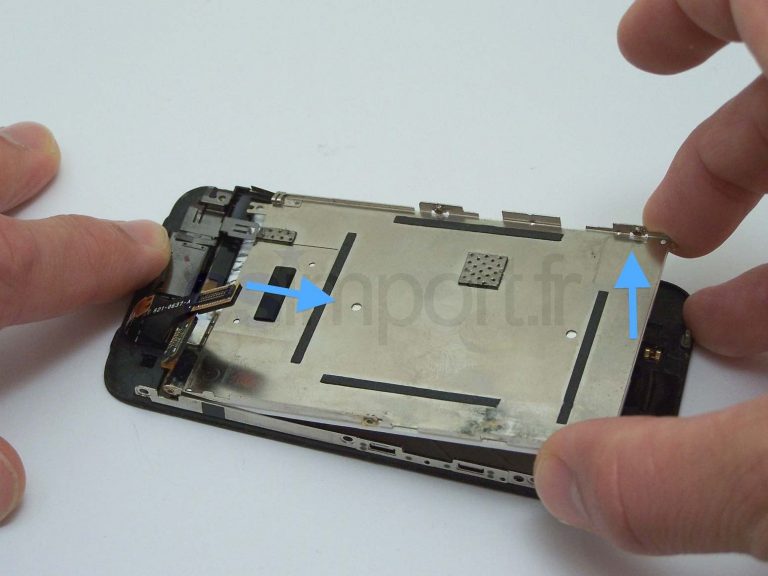

soulever tout en tirant tirer le châssis vers le bas
mettre de côté le châssis, en veillant bien à ne pas laisser de traces sur l’intérieur du tactile
Changement du LCD sur un iPhone 3GS
étape 5

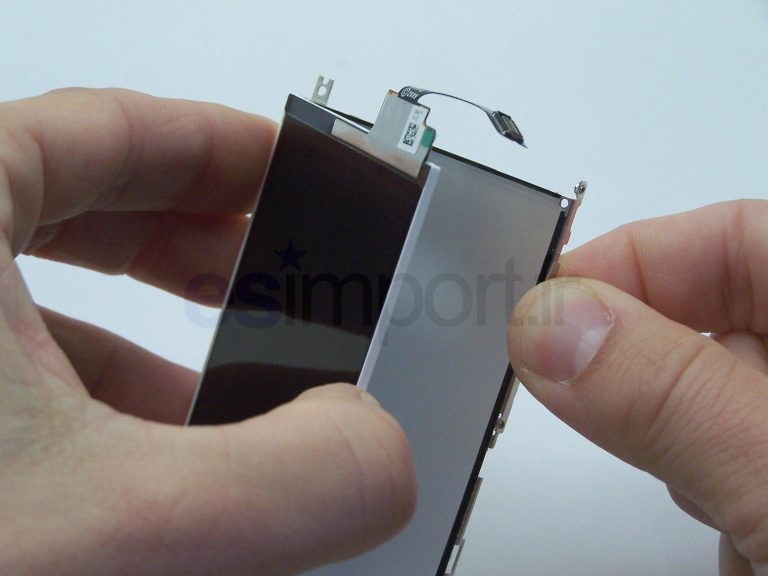

séparer avec l’ongle l’ancien LCD de la plaque acier. Ceci devrait s’opérer sans difficulté, le LCD étant collé à la plaque par de minces bandes noires adhérantes
étape 6

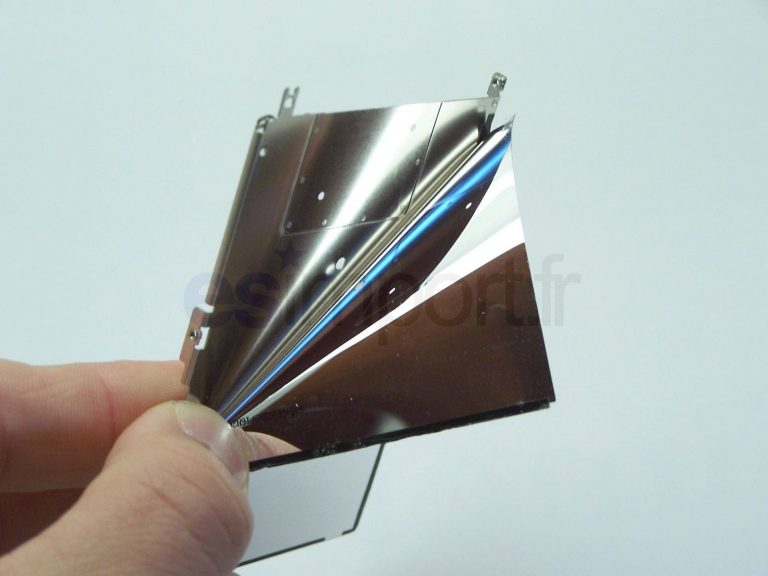

retirer si besoin est le film miroir de la plaque
étape 7

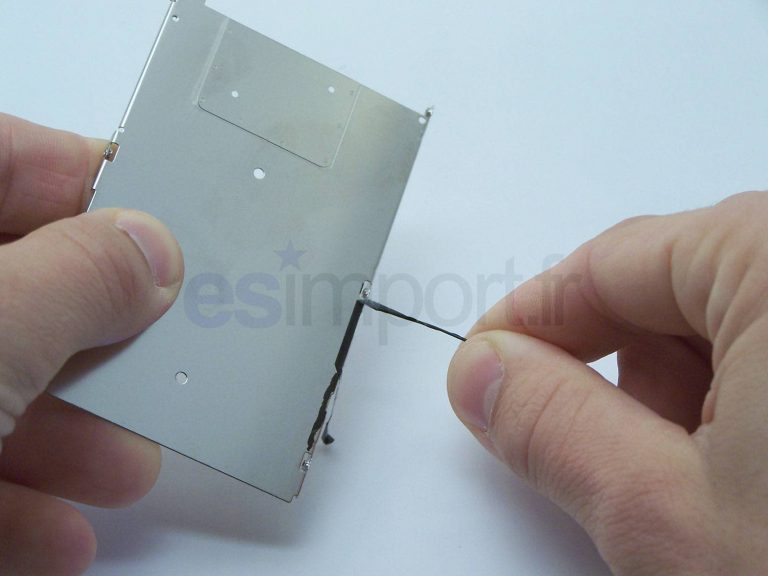

retirer au besoin les dernières traces de colle. La plaque doit être parfaitement propre
étape 8

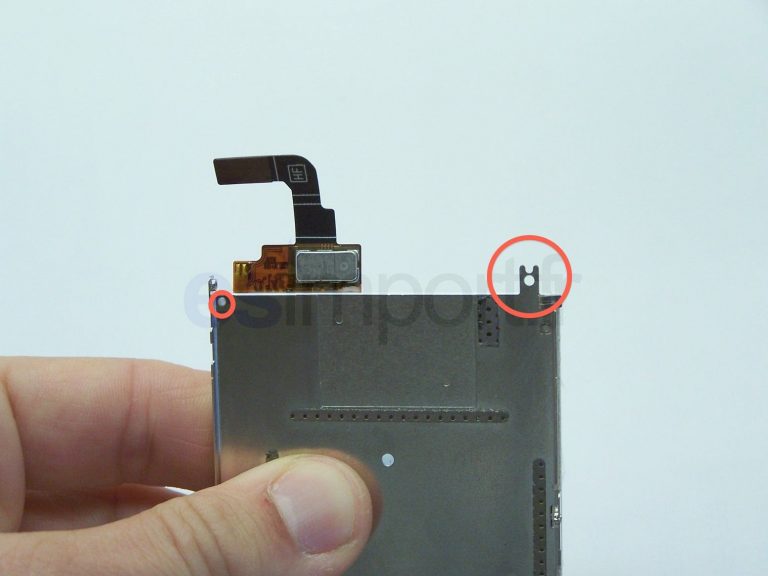

coller le nouveau LCD sur la plaque après avoir retirer le protecteur adhésif. Ne pas encore retirer le protecteur côté tactile afin de le protéger de la poussière. Bien positionner le LCD sur la plaque à l’aide des deux tétons en plastique blanc. Ne pas se tromper de sens, la griffe d’attache doit être dessus, coté nappe électronique
Vous venez de procéder au changement du LCD sur un iPhone 3GS. Pour assurer le remontage du LCD dans le châssis, suivre les étapes dans l’ordre inverse, avant de refermer l’iPhone, réaliser un essai de démarrage en testant le LCD afin de vérifier la bonne connection des 3 nappes
ATTENTION A NE PAS INCORPORER DE POUSSIERE ENTRE L ECRAN LCD ET LE CHASSIS LORS DU REMONTAGE
