Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du module photo sur un iPhone 3GS.
Le démontage de cette pièce n’est pas très compliqué, il faut tout de même faire attention lorsque que vous débranchez les composants, car les connecteurs sont fragiles.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- kit outils iPhone
- Un module photo de rechange
Faire sortir le tiroir SIM au moyen de l’outil spécifique :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/SORTIR-TIROIR-CARTE-SIM-DE-L-IPHONE-768x576.jpg)

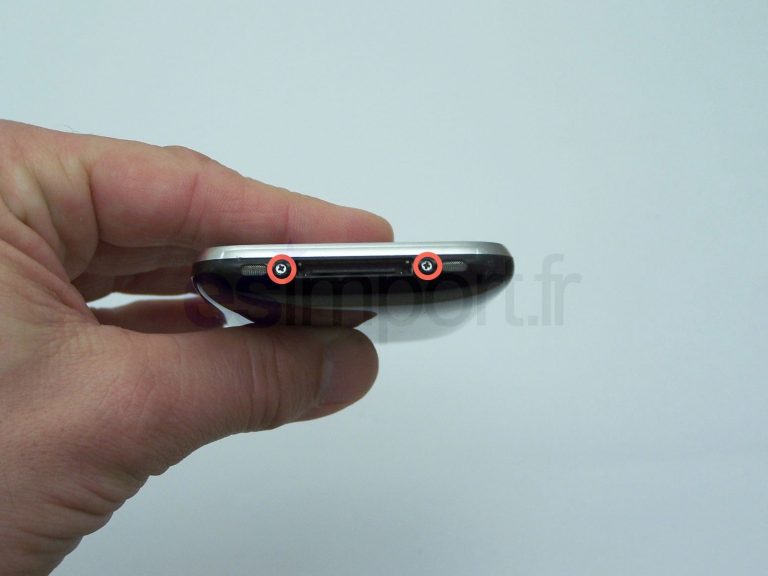

Dévisser les 2 vis principales de la coque arrière de part et d’autre du connecteur de charge :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/VIS-IPHONE-3G-768x576.jpg)

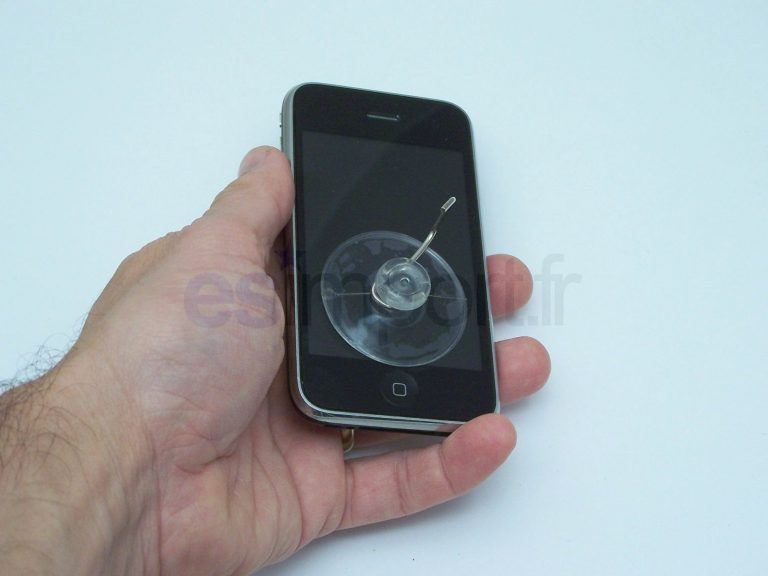

La dalle en verre (tactile) devra être déposée par extraction: placer la ventouse le plus bas possible, juste au-dessus du bouton home de l’iPhone :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/PLACER-LA-VENTOUSE-SUR-ECRAN-DE-L-IPHONE-3G-768x576.jpg)

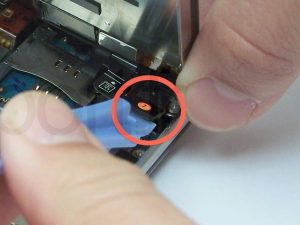

Déclipser successivement la nappe LCD, la nappe du tactile, puis la nappe n° 3 des capteurs de proximité. Attention, cette dernière est très fragile, il faut dans un premier temps faire pivoter le volet en plastique d’un quart de tour vers le haut, puis faire ressortir par l’arrière la nappe :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-SOULEVER-NAPPE-LCD-300x225.jpg)

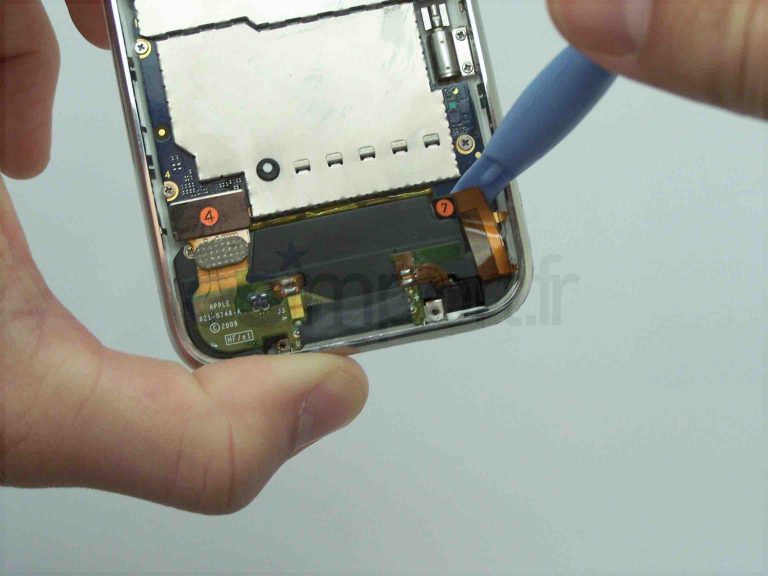

Déclipser la nappe GSM sur le dock connecteur :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-SOULEVER-NAPPE-GSM-768x576.jpg)

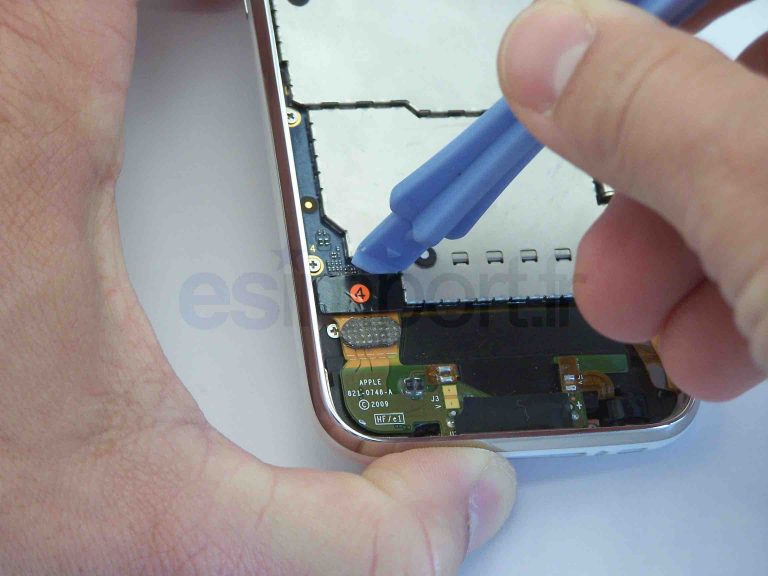

Déclipser la nappe du dock connecteur :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-DECLIPSER-NAPPE-DOCK-CONNECTEUR-768x576.jpg)
Changement du module photo sur un iPhone 3GS

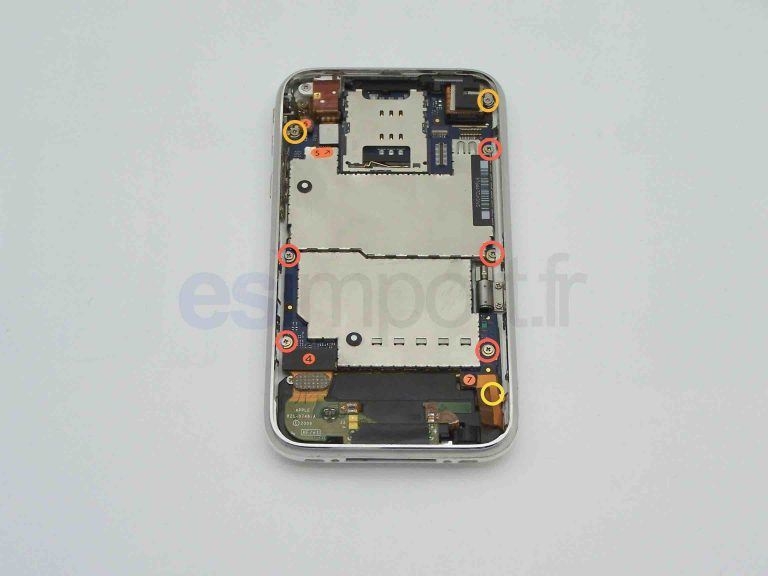

Votre iPhone devrait se trouver dans cet état-là. Dévisser les 8 vis maintenant la carte-mère dans la coque. Il faudra au préalable décoller l’autocollant ‘do not remove’. Bien séparer ces vis, celles-ci étant de longueurs inégales :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-DEMONTE-768x576.jpg)

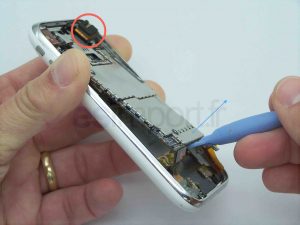

Dégager légèrement l’objectif photo afin de sortir la carte mère en la soulevant par le bas :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-SORTIR-CARTE-MERE-300x225.jpg)

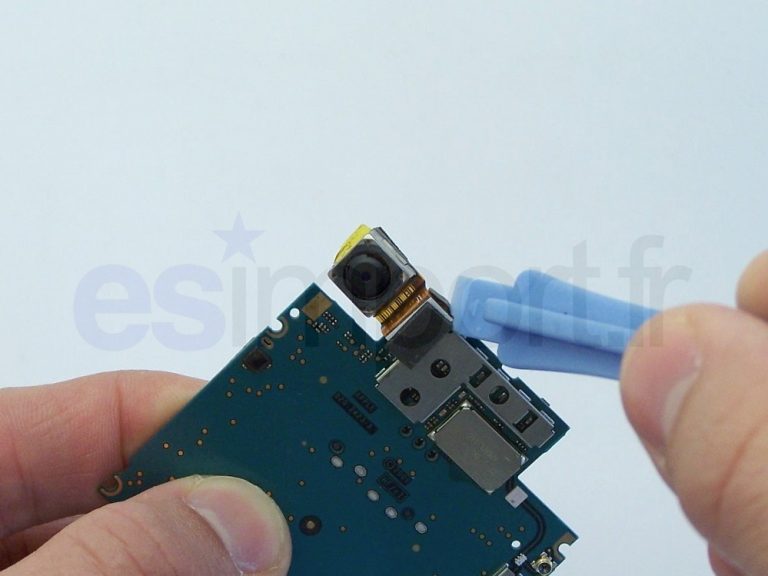

Une fois la carte-mère démontée, vous pouvez déconnecter le module photo :
![Changement du module photo sur un iPhone 3GS](https://esimport.fr/img/cms/3GS%20photo/IPHONE-3GS-DEMONTAGE-MODULE-PHOTO-768x576.jpg)
Vous venez de procéder au changement du module photo sur un iPhone 3GS. Pour remonter l’iPhone, bien suivre les étapes dans l’ordre inverse chronologique. Il faudra brancher l’iPhone sur secteur afin de le ‘réveiller’.
