Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la coque arrière sur un iPhone 3GS.
Il est assez difficile de se procurer la coque arrière d’origine, la seule solution consiste à acheter un iPhone 3GS hors service, et de le démonter pour pièces.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
étape 1
faire sortir le tiroir SIM en insérant l’outil d’extraction dans l’orifice prévu
étape 2

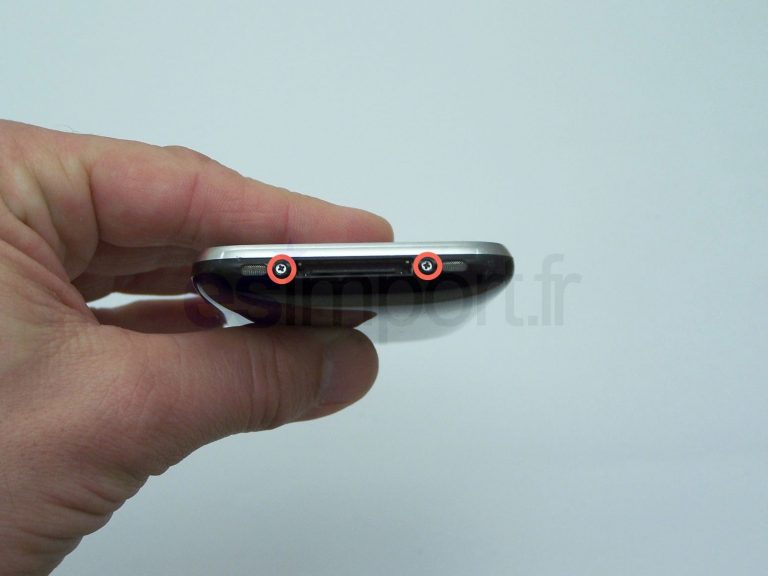

dévisser les deux vis de part et d’autre du dock connecteur de l'iphone 3GS
étape 3

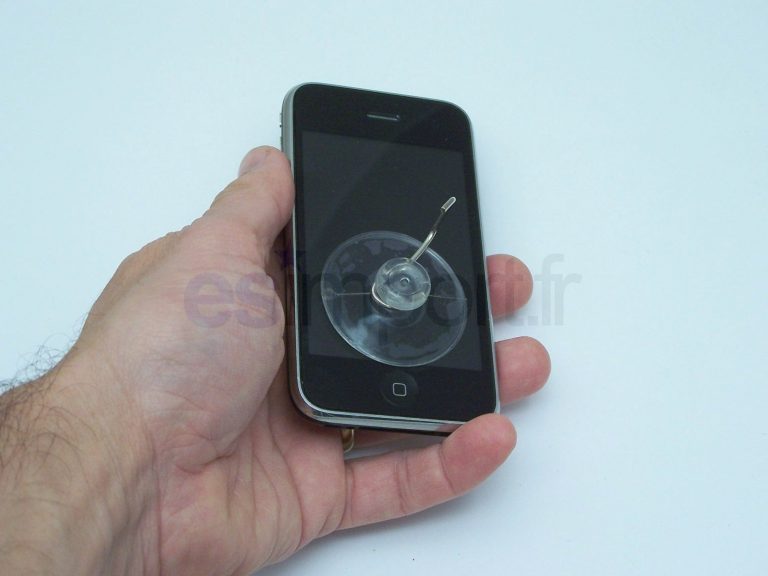

placer la ventouse le plus bas possible, idéalement juste au-dessus du bouton home
si la dalle en verre est trop fissurée pour que la ventouse adhère, recouvrir la surface vitrée de ruban adhésif fort
étape 4

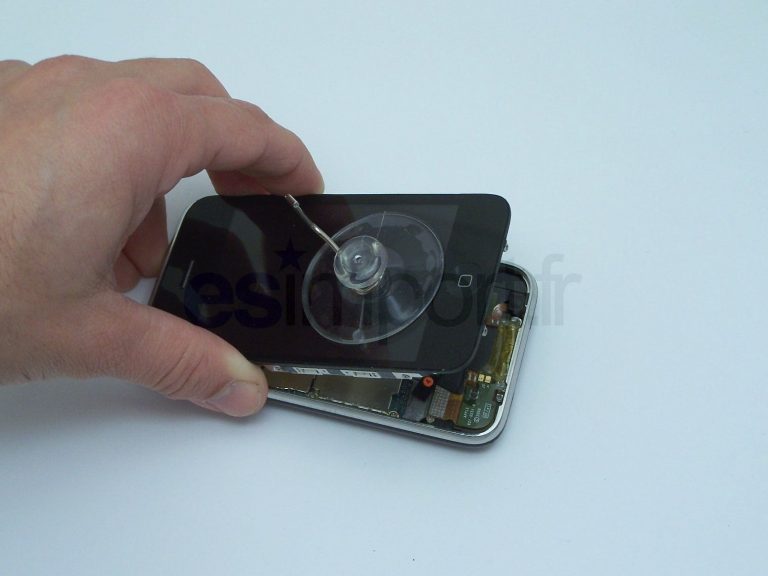

tirer doucement mais fermement la ventouse par le bas. le tactile devrait se décoller
ne pas séparer le tactile de la base de l’iPhone, celui-ci étant encore relié à la carte-mère par trois nappes
étape 5

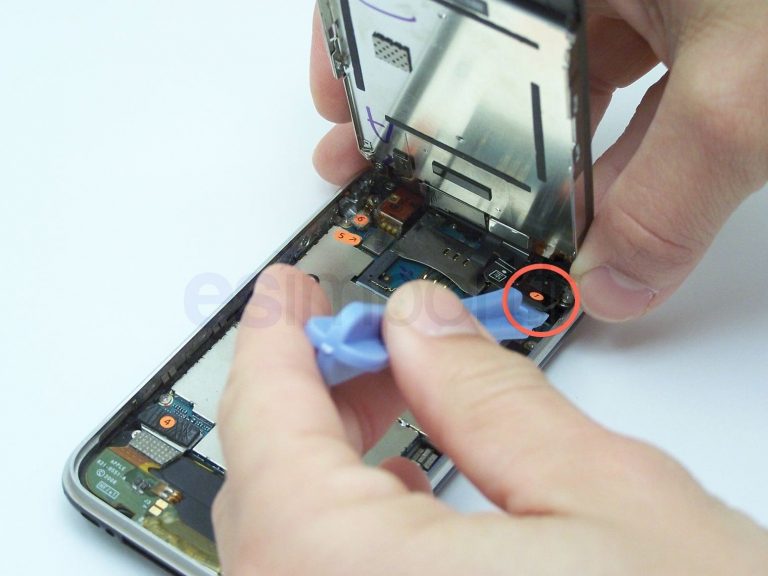

déclipser le connecteur n° 1 du LCD
étape 6

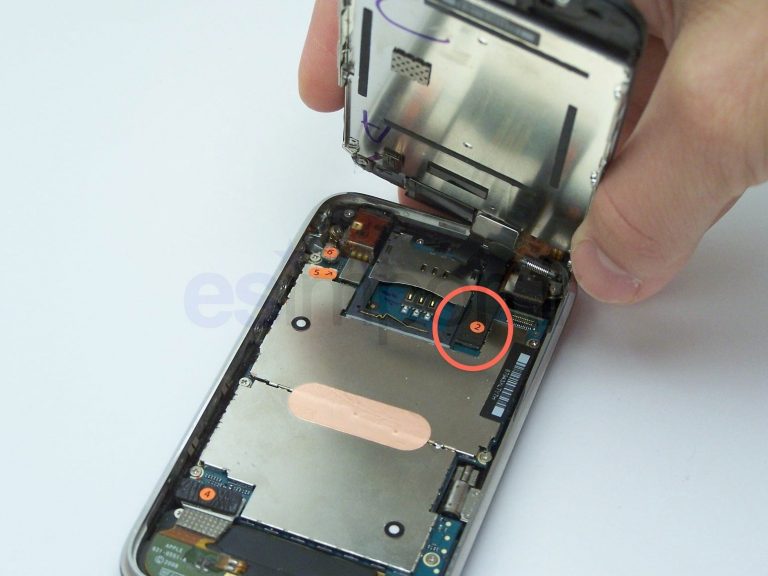

déclipser le connecteur n° 2 du tactile
étape 7

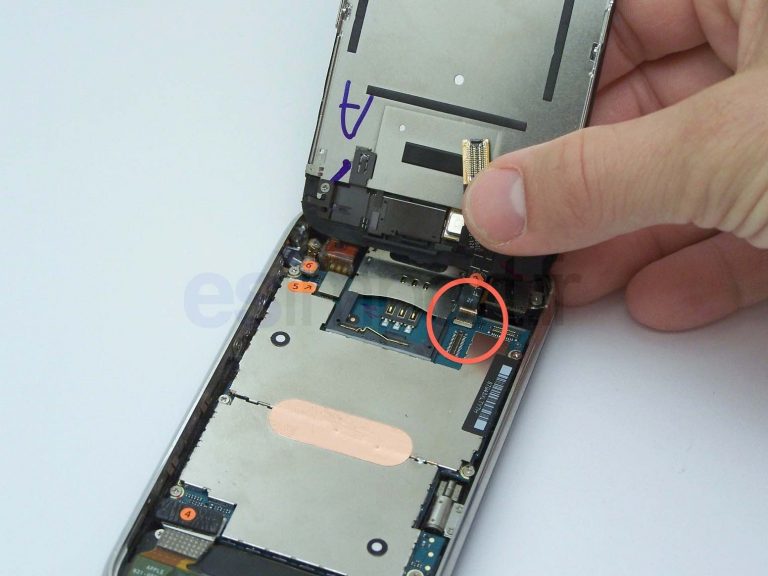

ce dernier connecteur est spécial et très fragile. Il faut en premier lieu relever le volet blanc, et le faire pivoter de 90°, ensuite, faire glisser la nappe capteur par l’arrière
Changement de la coque arrière sur un iPhone 3GS
étape 8

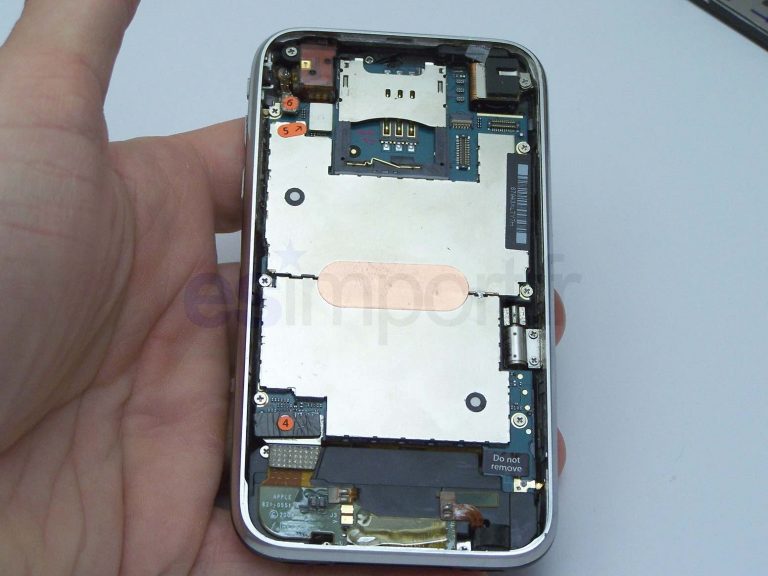

votre iphone devrait ressembler à ceci, avec le volet de la nappe n°3 relevé
étape 9

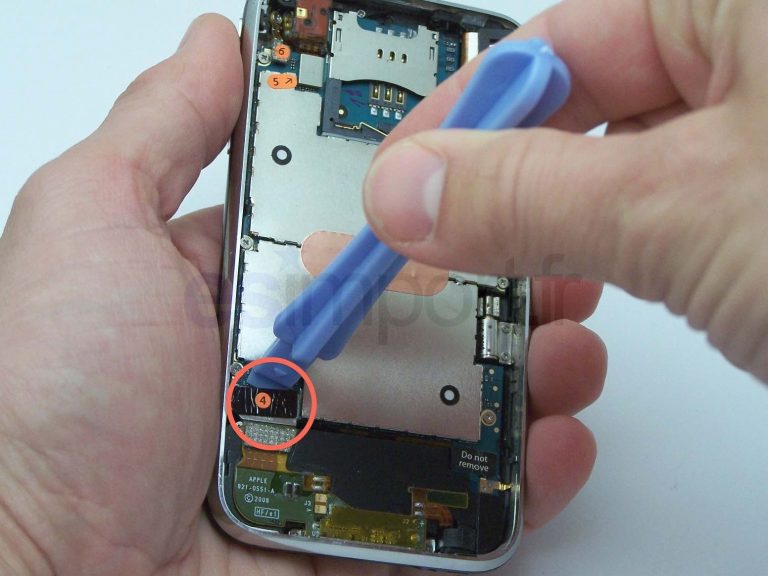

déclipser le connecteur n°4 du dock
étape 10

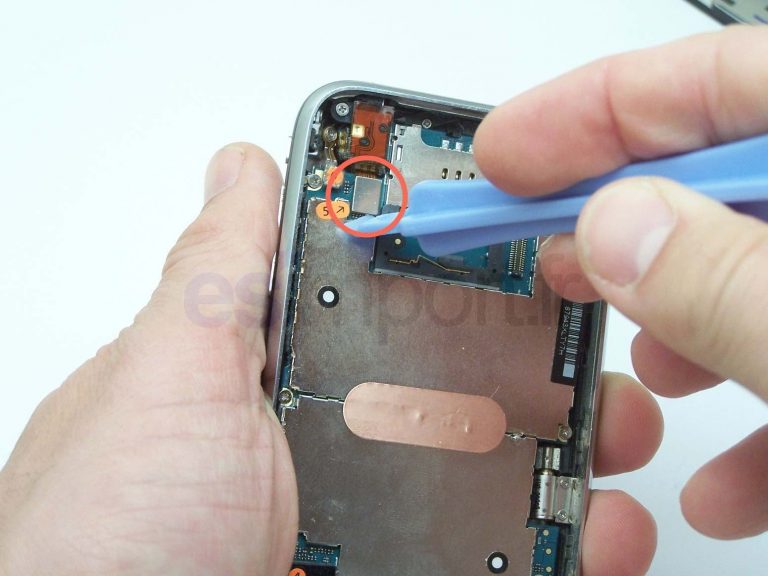

déclipser le connecteur n°5 de la nappe jack
étape 11

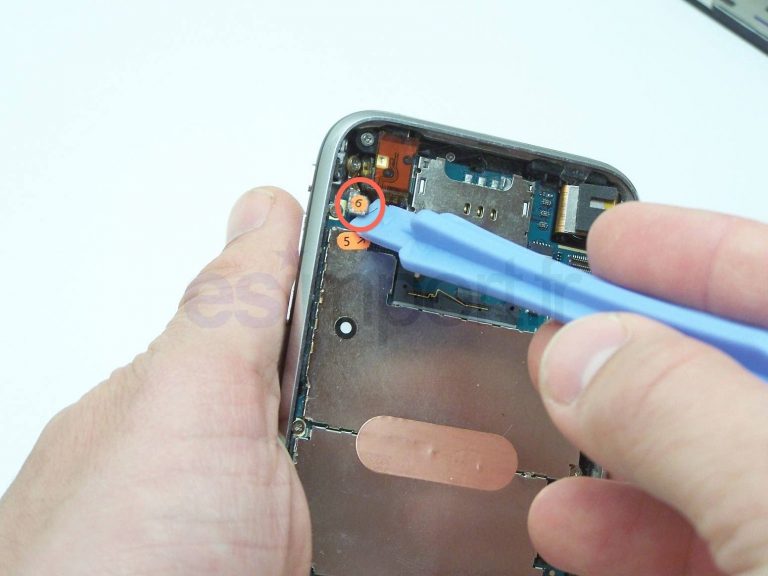

déclipser le connecteur n°6 de l’antenne WIFI
étape 12

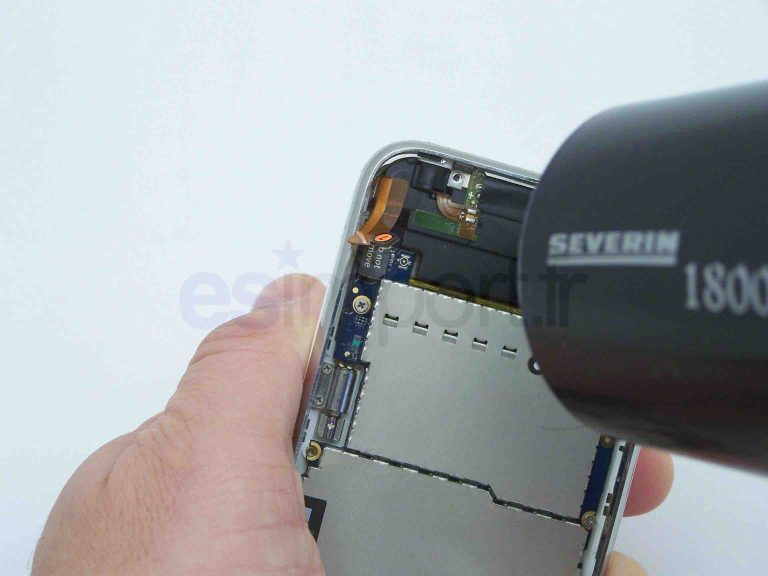

chauffer au sèche-cheveux l’autocollant ‘do not remove’ au besoin à l’aide d’un sèche-cheveux. Attention, passé cet étape, votre iPhone n’est plus sous garantie
étape 13

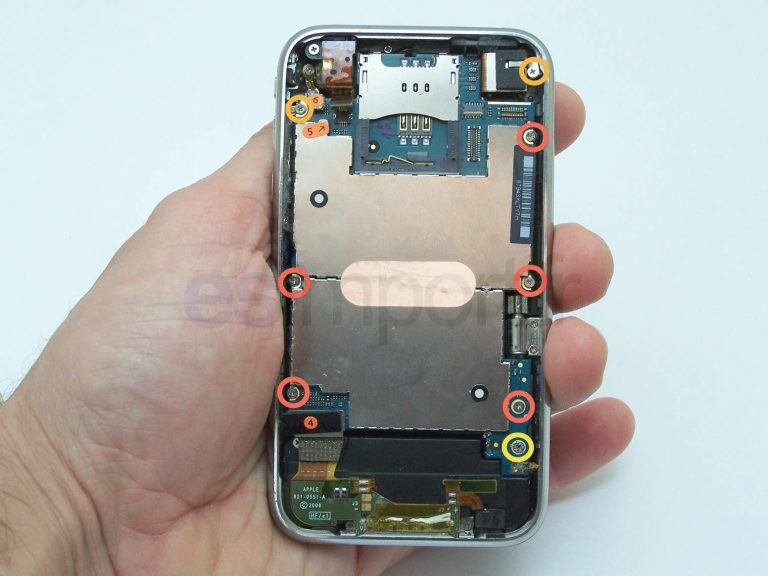

dévisser les vis identifiées ci-dessous. Attention, il faudra bien les séparer, celles-ci étant de longueur différentes
étape 14
dégager le module photo, puis sortir la carte-mère. Si celle-ci ne vient pas, c’est qu’une vis a été oubliée
étape 15

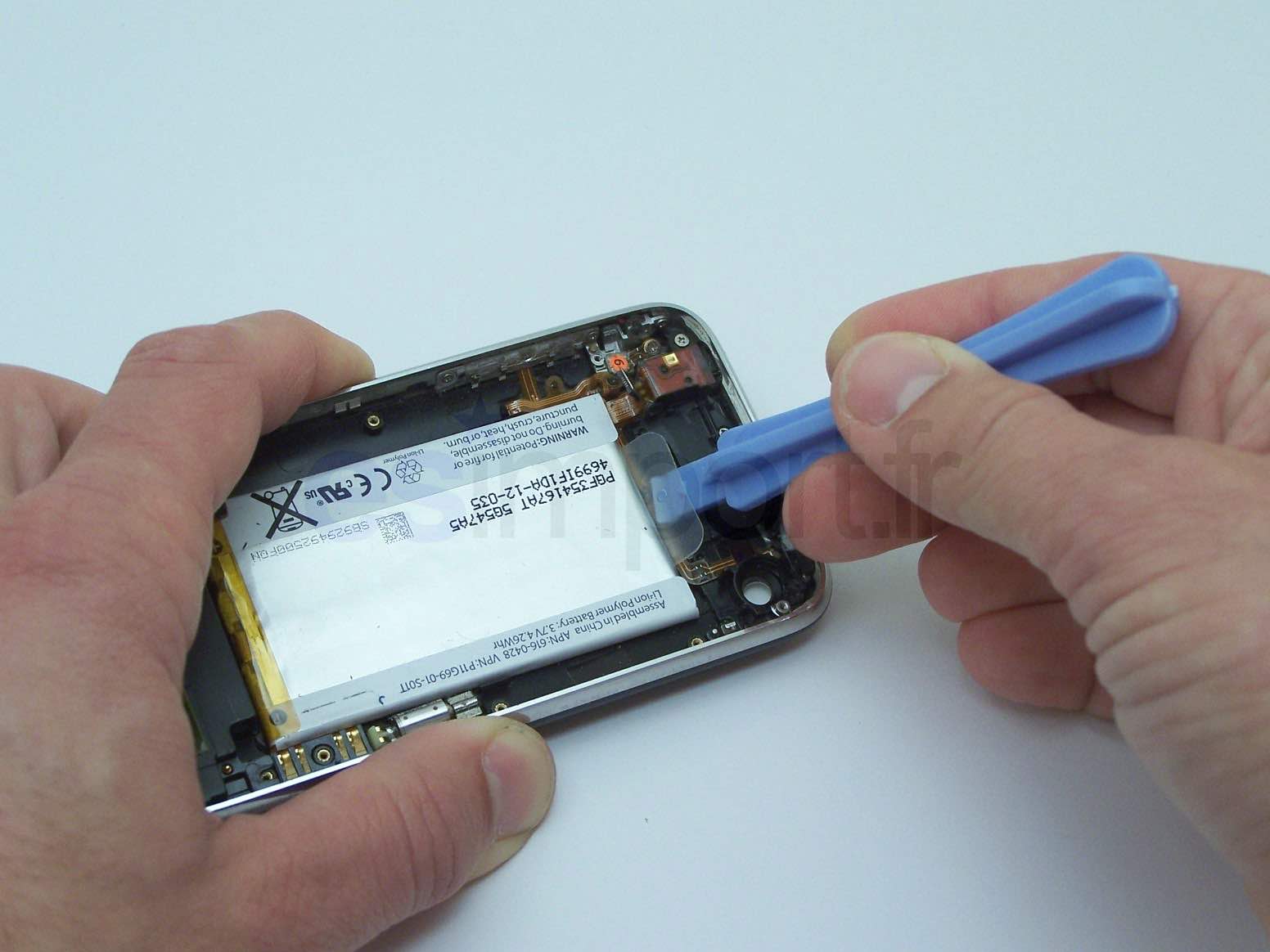

dégager la batterie en utilisant l’outil en plastique. Ne pas utilise l’onglet transparent de la batterie, vous risqueriez de la plier
étape 16

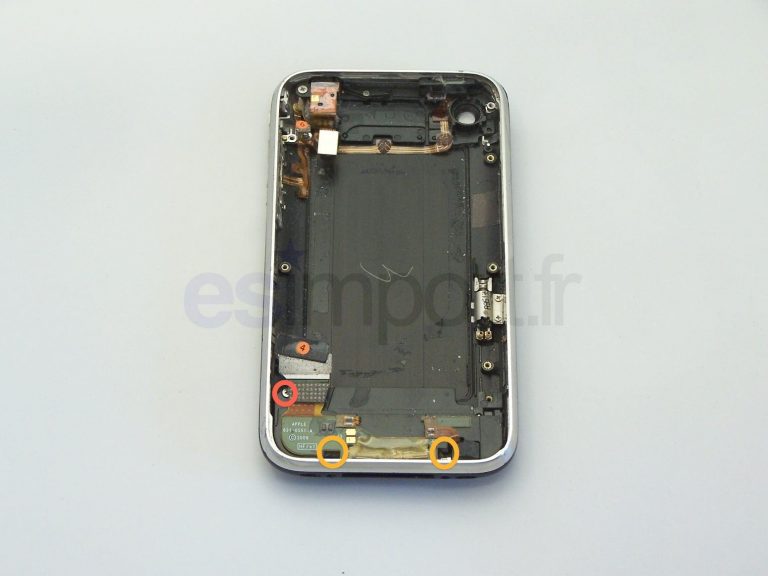

l’ancienne coque devait se trouver dans cet état-là: commencer par dévisser le dock connecteur
étape 17

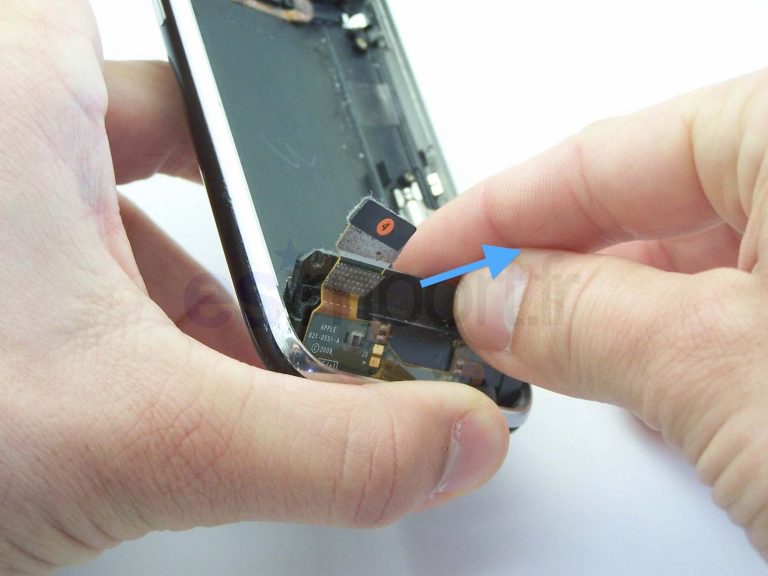

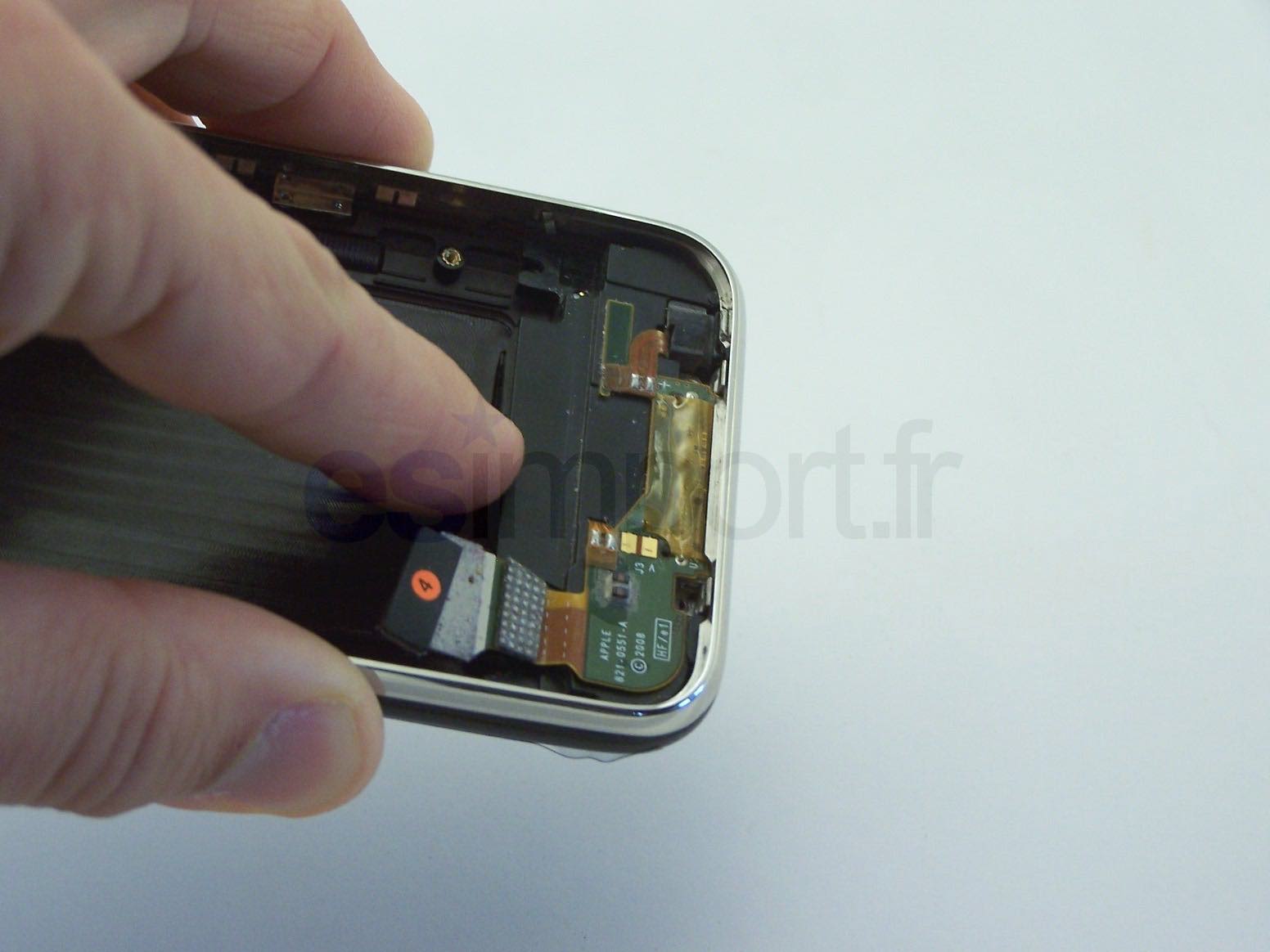

dégager le dock connecteur de la coque de l'iphone en le tirant vers le haut
étape 18

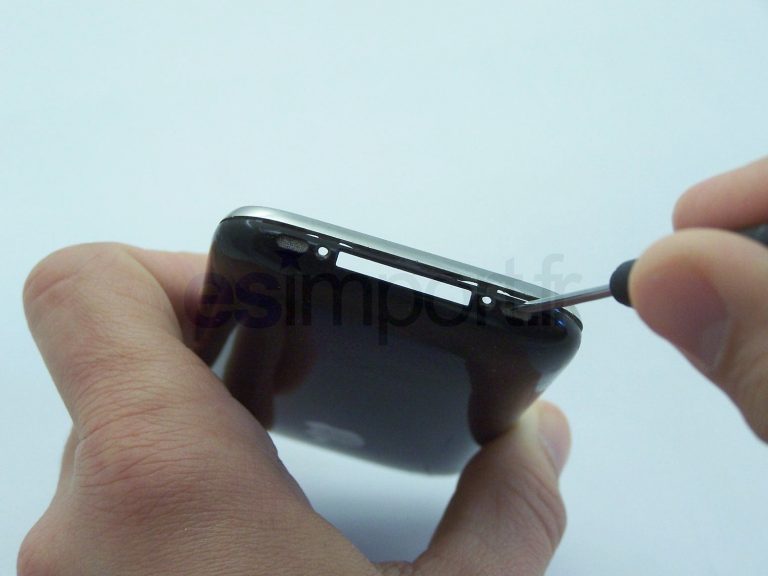

dégarnir les deux grilles haut-parleur et micro en les poussant de leur emplacement de l’extérieur. Attention, celles-ci sont de taille inégale
étape 19

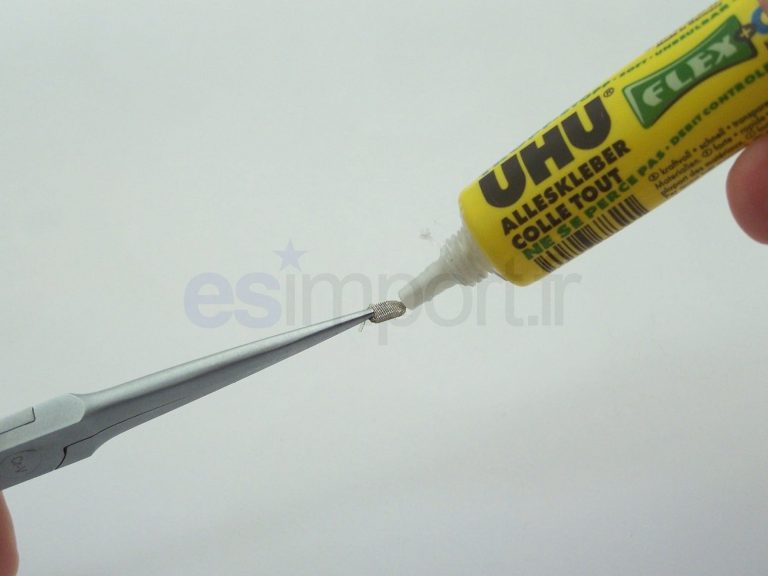

recoller les deux grilles dans leur emplacement de la nouvelle coque
étape 20
monter le dock connecteur dans la nouvelle coque. Attention, les pattes de fixation du dock doivent se placer AU-DESSUS des pattes du bezel, faute de quoi le câble USB ne s’enfichera pas. Bien faire un essai avant de visser le dock. Le câble USB doit se clipser dans la coque sans forcer
étape 21

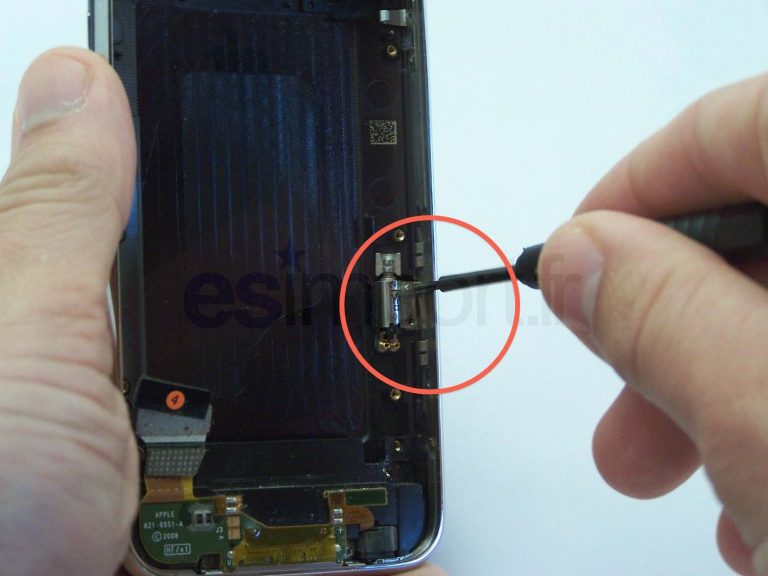

démonter le vibreur à l’aide des deux vis, puis le remonter dans la nouvelle coque. Les deux pattes du moteur doivent s’enficher dans la coque
étape 22

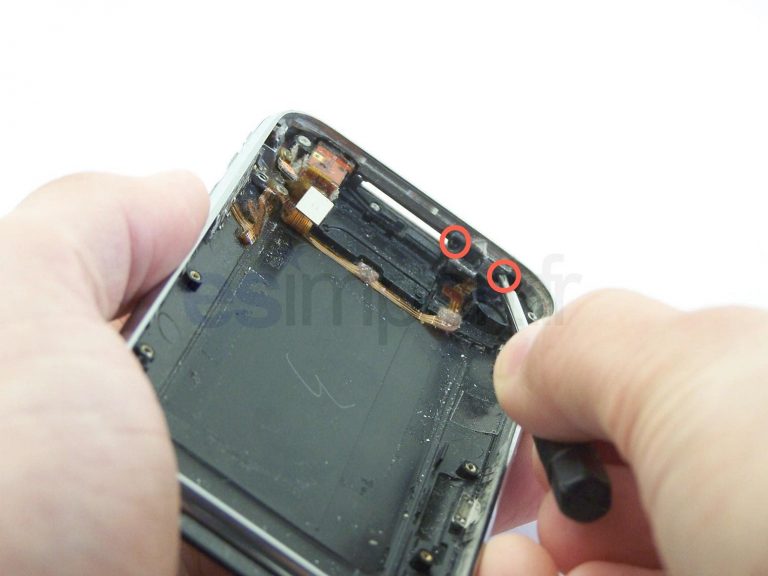

dévisser les deux vis du support bouton on/off
étape 23

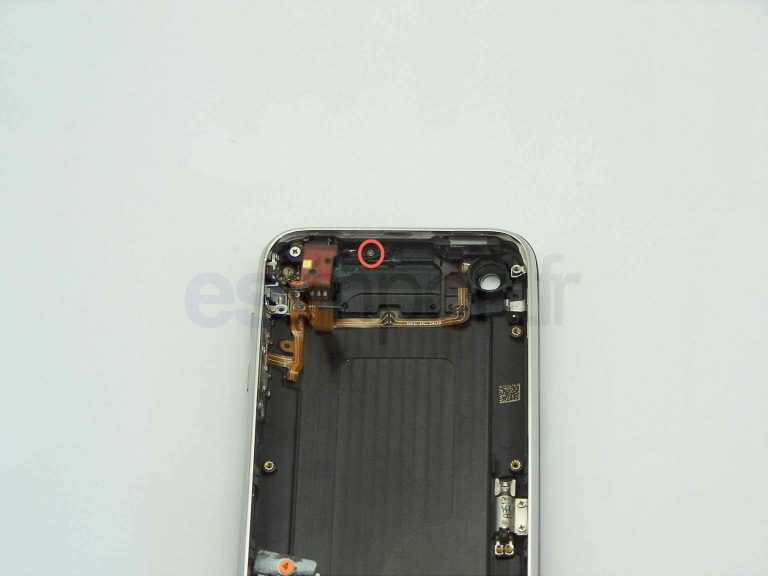

dévisser la vis de l’extracteur du tiroir carte SIM
étape 24
dévisser successivement les 4 vis indiquées ci-dessous du support nappe jack
étape 25

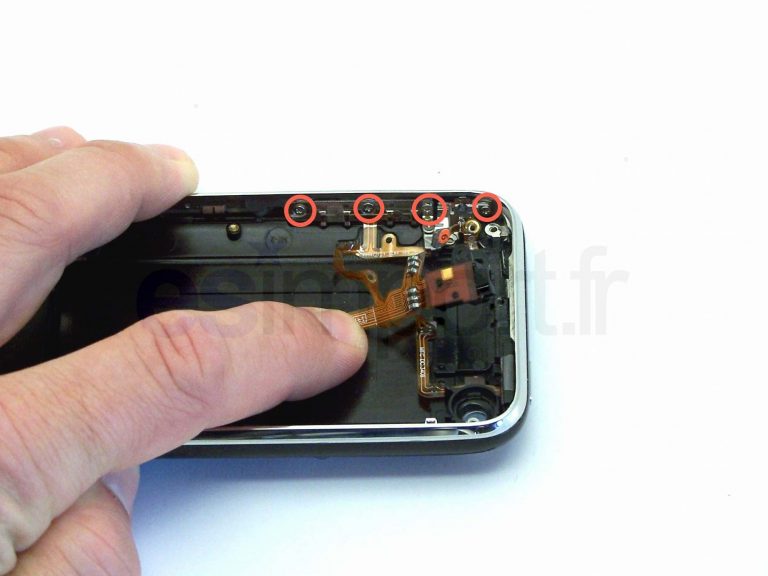

dévisser successivement les 4 vis indiquées ci-dessous du support bouton volume et nappe jack
étape 26

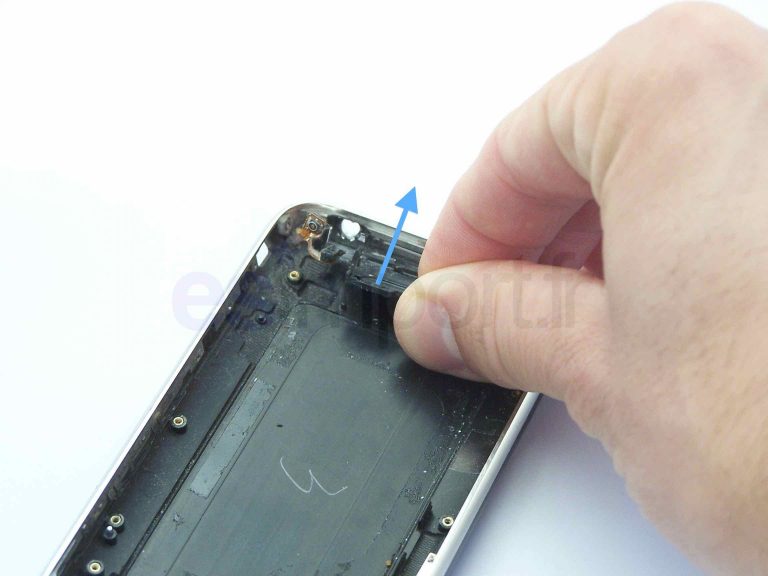

La nappe est collée à l’aide d’un adhésif léger double face. décoller la nappe en tirant légèrement. retirer maintenant toute la nappe jack ainsi que le support métal et le bouton vibreur. Soulever ensuite l’antenne WIFI en faisant chauffer l’adhésif au sèche-cheveux si nécessaire
étape 27
Nous pouvons maintenant attaque le remontage dans la nouvelle coque.

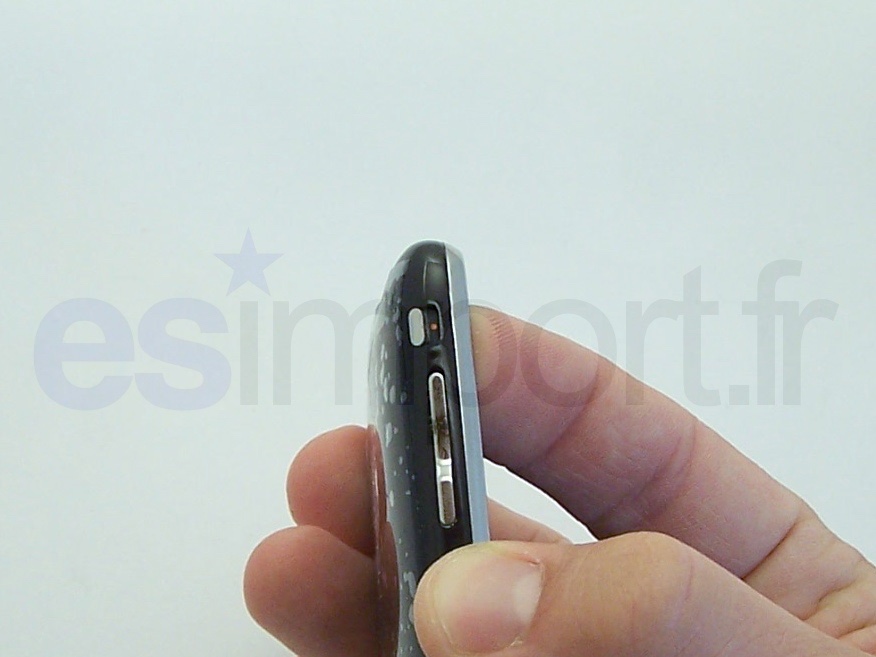

Placer le bouton vibreur dans la position « mute » dans la nouvelle coque. positionner l’interrupteur dans le même position sur la nappe jack (la nappe jack a été coupée sur la photo), puis monter le support acier bouton vibreur
étape 28
remonter la nappe jack dans l’ordre exact inverse. L’opération ne présente pas de difficultés hormis deux points particuliers

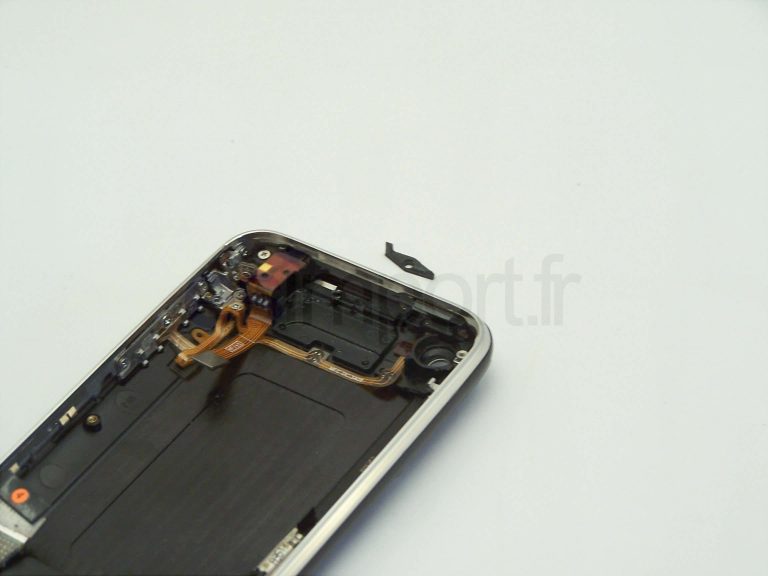

1. bien positionner l’extracteur comme ceci:

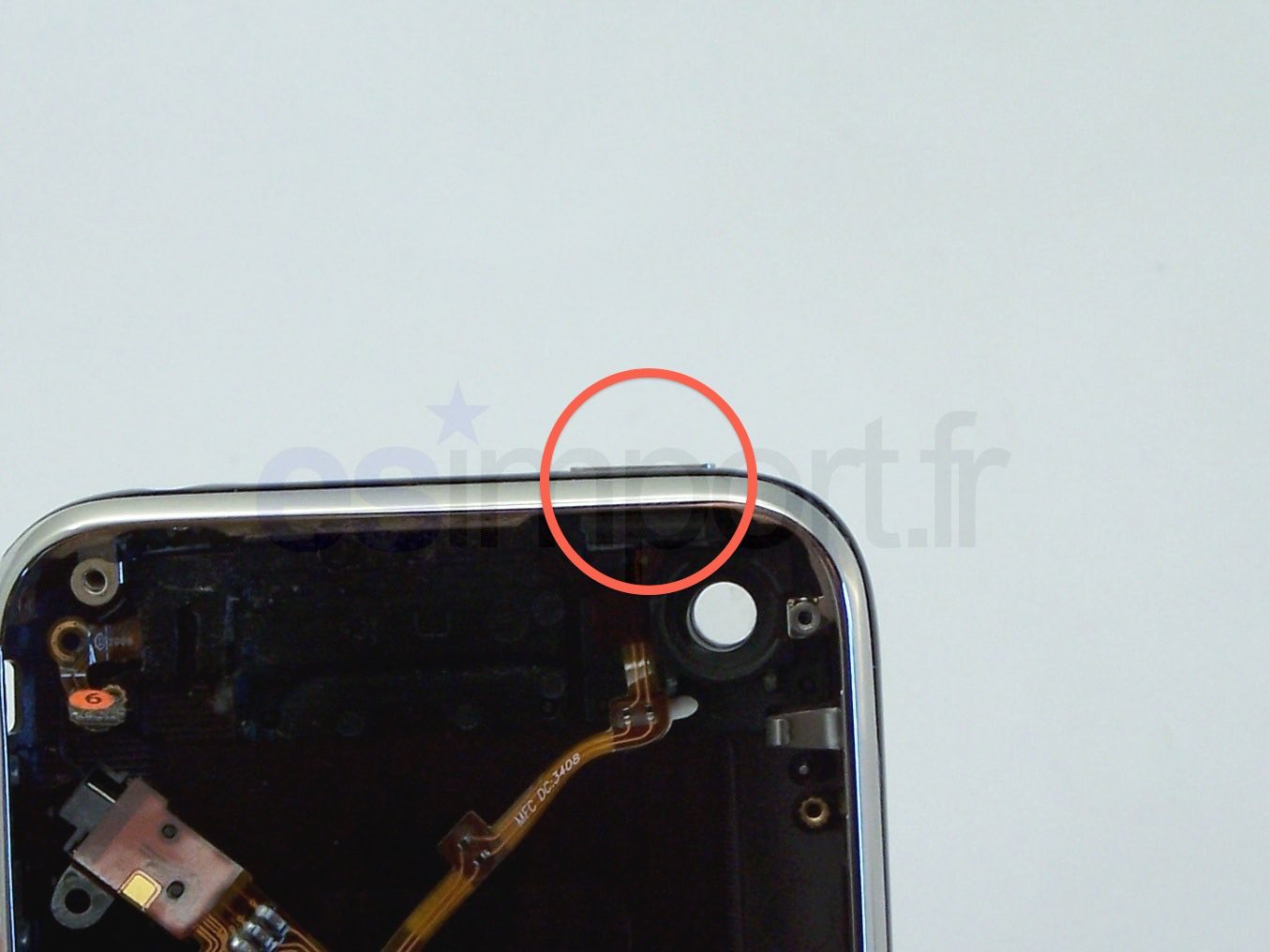

2. il est important que le bouton on/off ressorte de la coque. On pourra si nécessaire le faire ressortir au moyen d’une surépaisseur d’adhésif (type scotch électricien) que l’on placera sur l’interrupteur
Vous venez de procéder au changement de la coque arrière sur un iPhone 3GS. Pour le remontage, suivre les étapes de le sens chronologique inverse.
