Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’ensemble écran sur un iPod touch 4.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPod touch 4 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
A la différence de l’Ipod touch génération 2 et 3, l’écran de l’Ipod touch 4 est constitué d’un module complet LCD thermosoudé au tactile non séparable.
Au préalable, bien vérifier que la coque arrière en acier n’a pas subi de déformations. En effet, l’écran de l’ipod ne tolère aucun défaut et doit pouvoir s’ajuster parfaitement.
Ne pas hésitez à bien chauffer, le module écran étant collé très fortement.

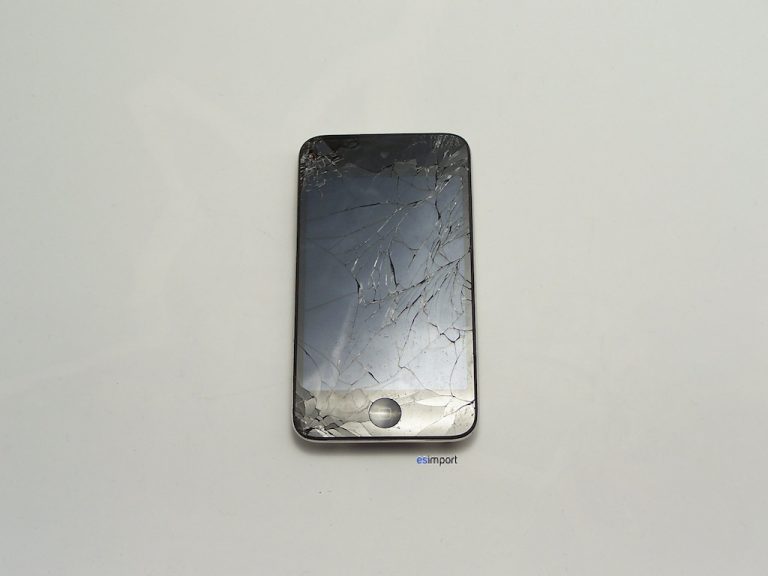

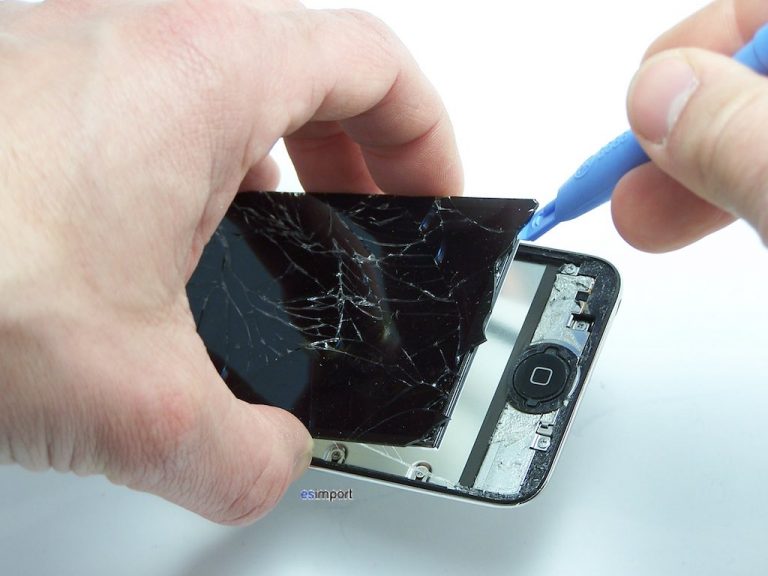

Lorsque l’écran est très fissuré, vous pouvez recouvrir la surface vitrée de ruban adhésif, et utiliser la ventouse pro afin de bien décoller la dalle en verre. Au besoin, glisser l’outil en plastique entre le bord du joint et le verre (attention à ne pas blesser le joint)

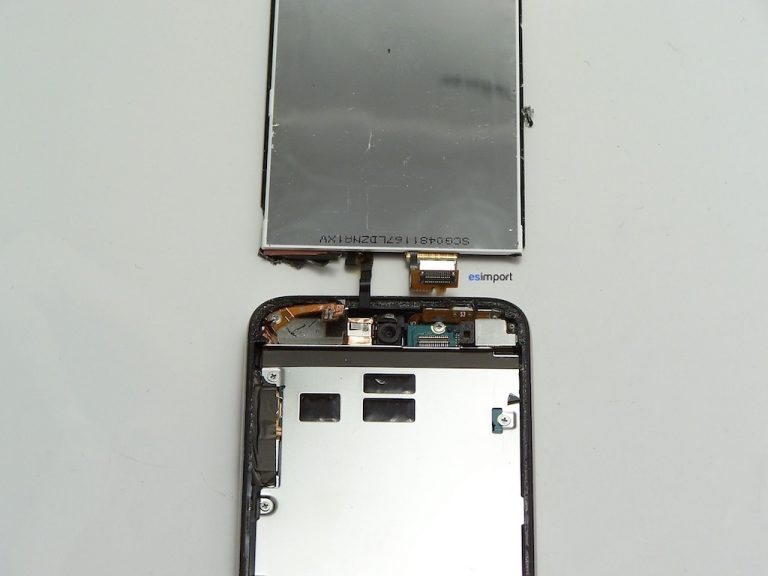

Vous pouvez à présent soulever le module écran complet, et le rabattre. Le connecteur du tactile ne peut à ce stade être débranché.

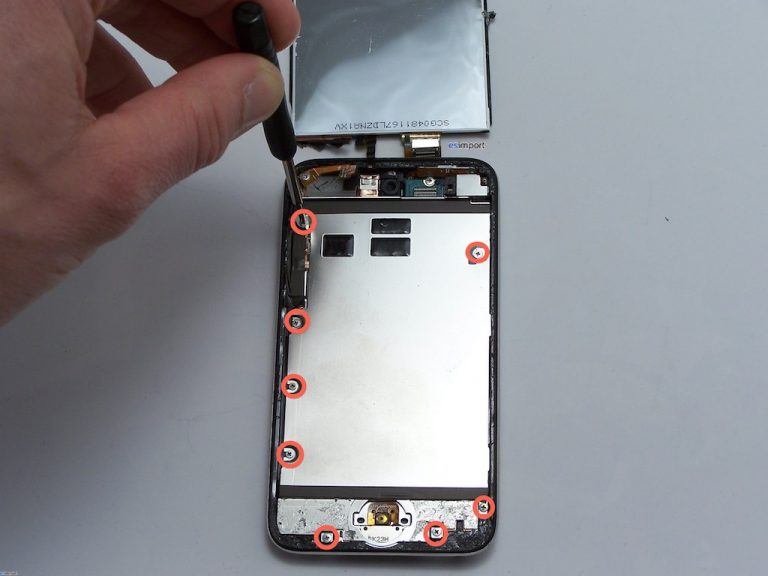

Dévisser les 8 vis maintenant la plaque. Bien les identifier, car elles sont de longueur inégale:

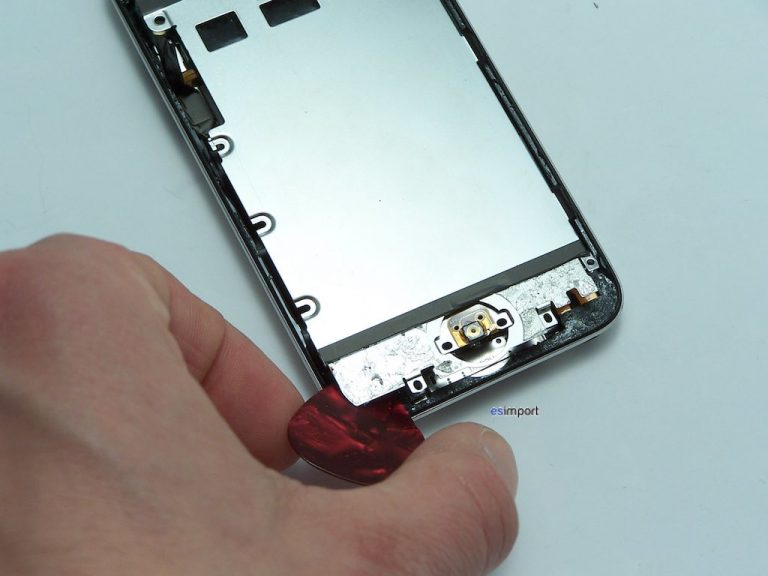

Chauffer, puis utiliser le médiateur en plastique afin de ‘cisailler’ la colle dans la partie basse de l’iPod touch

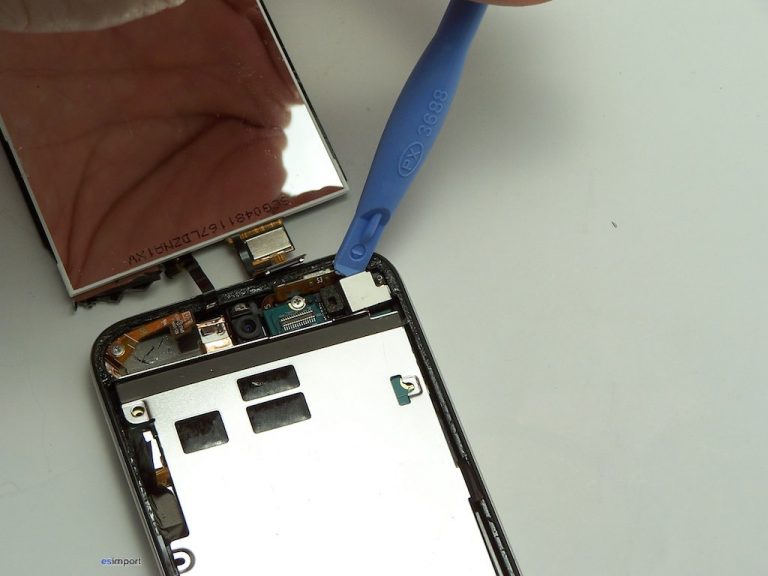

Déclipser le protecteur de l’objectif photo arrière:

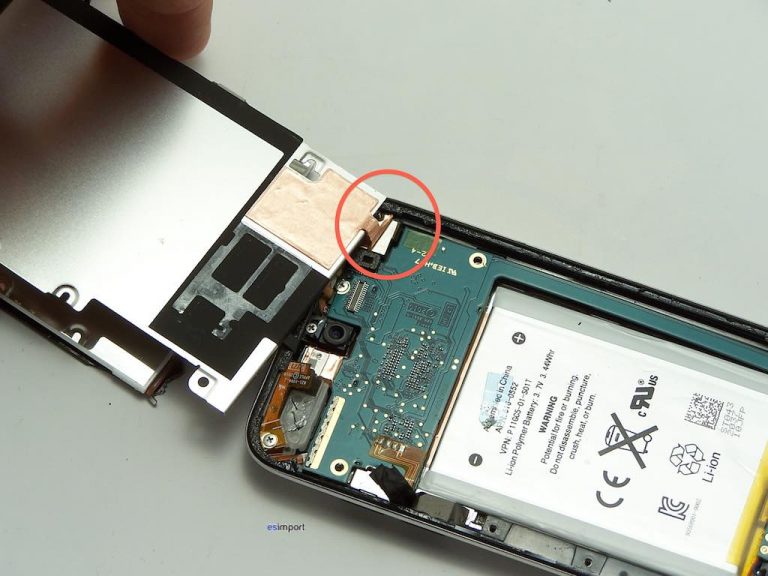

Soulever délicatement la plaque. Attention, un ruban adhésif cuivré la relie au module photo:
Décoller délicatement le ruban adhésif cuivré. Vous pouvez dès lors déposer la plaque:

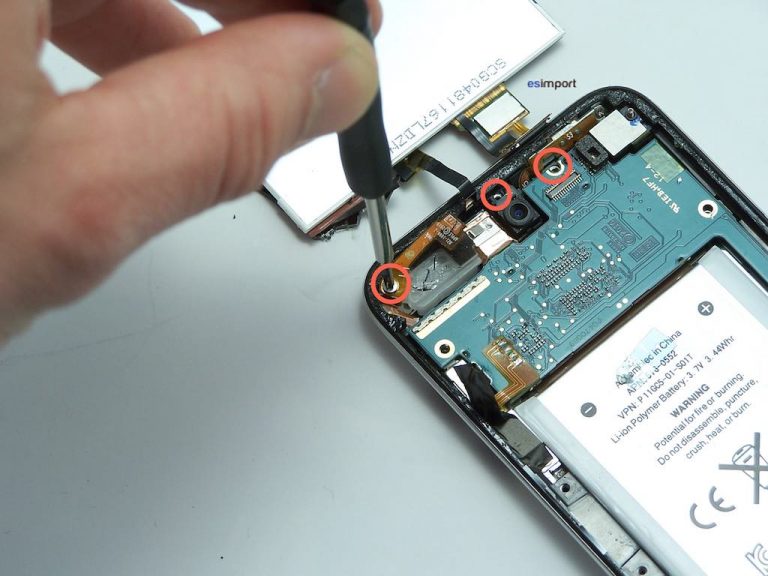

Dévisser maintenant les 3 vis indiquées ci-dessous:

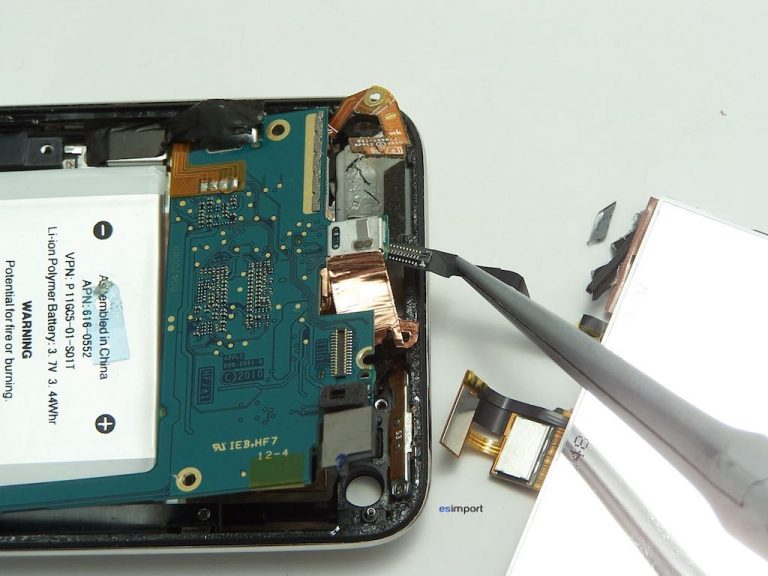

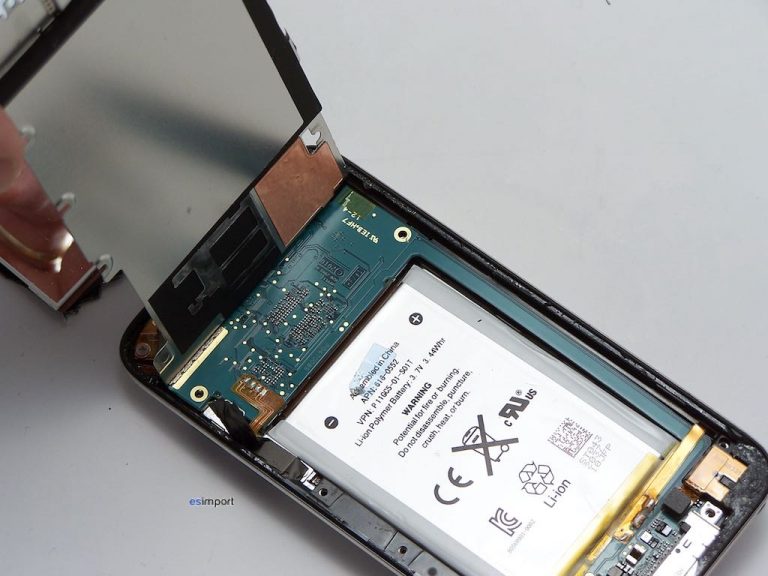

Sortez légèrement la carte-mère de l’Ipod touch 4, vous devriez avoir accès au connecteur de la partie tactile du module écran complet, dont la connection est sécurisé par un ruban adhésif cuivré. Saisir, puis décoller le ruban:
Déconnecter le tactile:
Changement de l’ensemble écran sur un iPod Touch 4.
Vous pouvez maintenant connecter le nouveau module écran, puis remonter en suivant ces étapes dans l’ordre chronologique inverse.
Attention, de nombreux internautes nous écrivent pour nous demander conseil lorsque l’écran de l’iPod reste ‘blanc’ malgré son changement.
Un écran « blanc » provient de 4 causes:
- la sortie vidéo de la carte-mère a été endommagée suite au choc
- le connecteur vidéo sur la carte-mère a été endommagé lors du montage
- le nouvel écran a été endommagé lors du montage
- l’iPod touch doit être simplement réinitialisé (appuyez sur bouton home et on/off pendant quelques secondes jusqu’à apparition de la pomme)

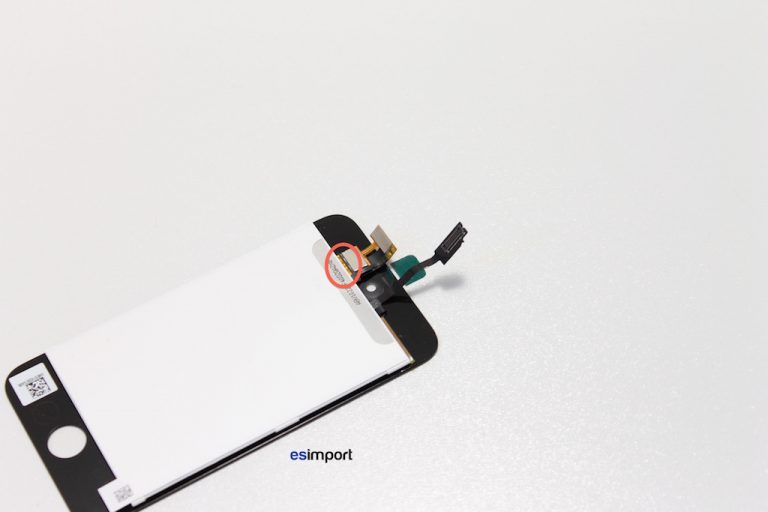

Il est important de tester le nouvel écran AVANT le montage en le connectant provisoirement avant le collage définitif. Faire particulièrement attention à ne pas plier la connectique à l’endroit indiqué sur la photo ci-dessous mais bien un peu plus haut entre les connecteurs. Au besoin, assouplir la nappe en la pliant délicatement à l’endroit approprié. La nappe devrait présenter un angle de 180° un fois l’iPod remonté:

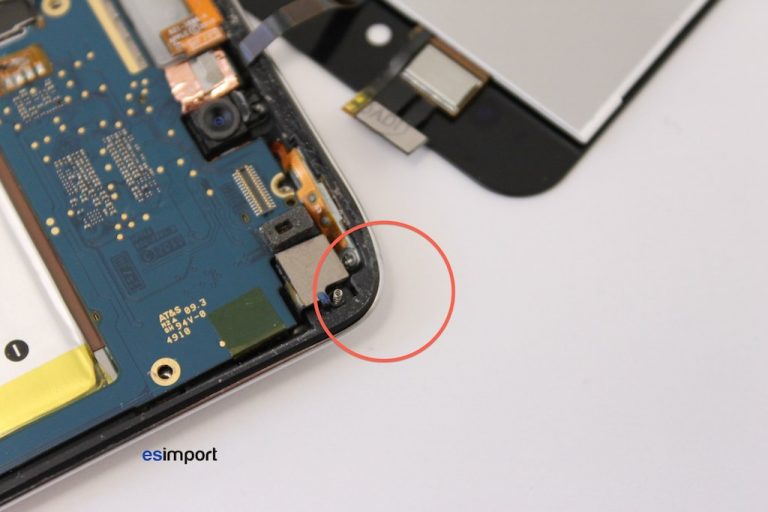

note: il peut arriver qu’un des coins de l’ipod touch 4 soit embouti:

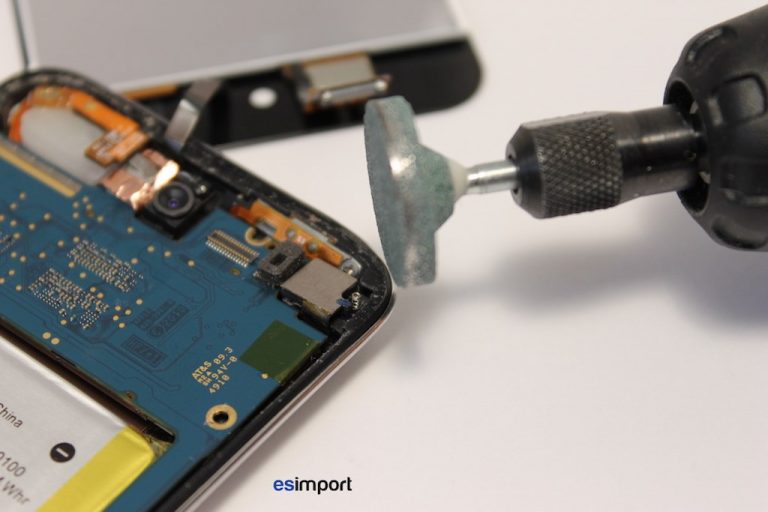

Il faudra alors usiner la coque et le joint afin que l’écran se plaque parfaitement:

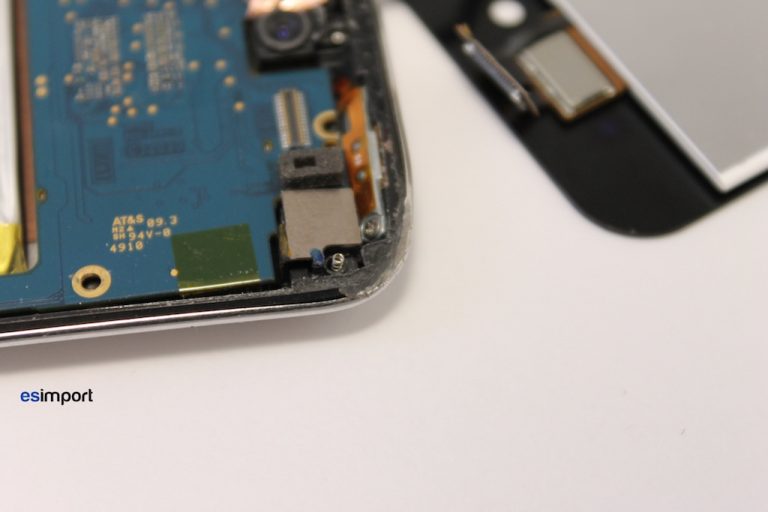

Résultat de l’opération:

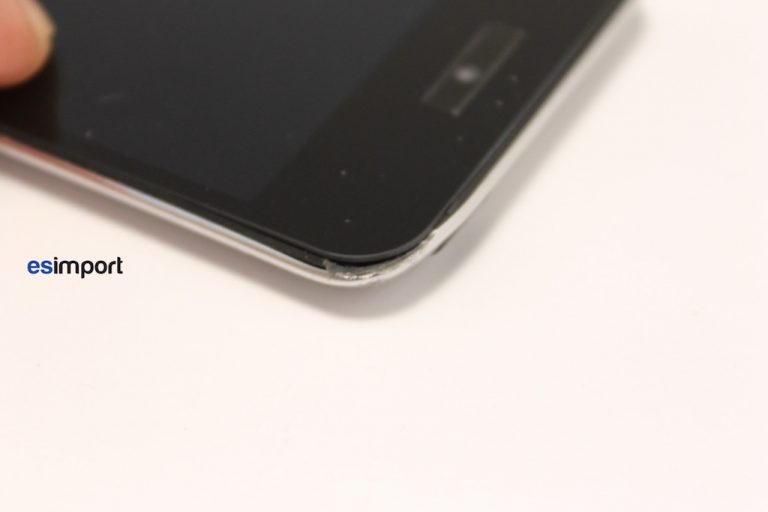

L’écran peut désormais être plaqué et collé:
Vous venez de procéder au changement de l’ensemble écran sur un iPod Touch 4. Pour le remontage, suivre les étapes dans le sens chronologique inverse.
