Changer l’écran LCD sur un iPod touch 2

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’écran LCD sur un iPod touch 2.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

La réparation de l’écran d’un iPod touch 2 se fait très facilement, à la différence de l’iPod touch 4, le LCD étant séparable de la face avant tactile.
De plus, le châssis est simplement clipsé dans l’iPod touch et non collé.

Changement de l’écran LCD sur un iPod touch 2

Selon le degré de réparation, il vous faut:

  • soit le tactile seul
  • soit le tactile et l’écran LCD

il s’agit donc de deux pièces disctintes. L’écran tactile que nous vendons consiste en l’assemblage complet comprenant le tactile monté sur châssis ainsi que le bouton home. Méfiez-vous des tactiles simples que l’on trouve parfois ailleurs car le bouton home ne se montera pas.

commencer par séparer le châssis de la coque. Le châssis est inséré au moyen de pattes en plastique qu’il vous faut simplement déclipser. Travailler délicatement sur tout le pourtour de l’ipod touch, en utilisant un médiateur en plastique plutôt qu’un outil en acier afin de ne pas blesser la coque:

Changement de l’écran LCD sur un iPod touch 2

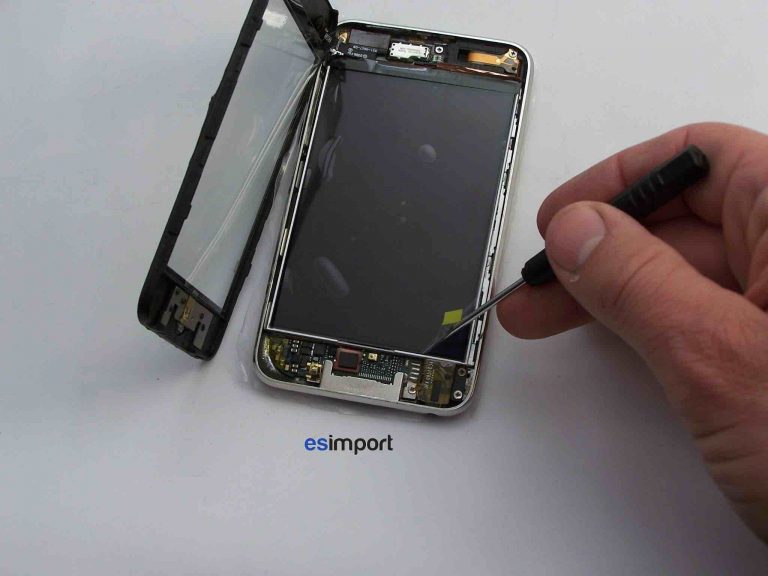

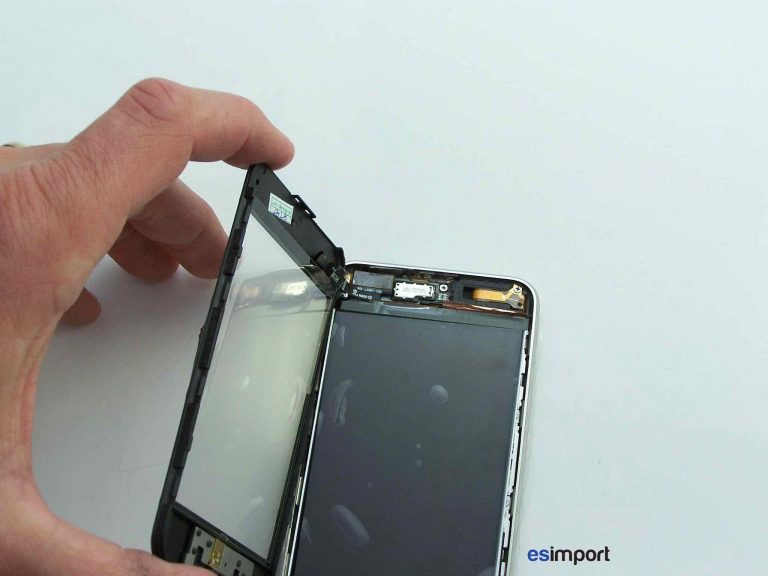

Puis déconnecter le tactile:

Changement de l’écran LCD sur un iPod touch 2

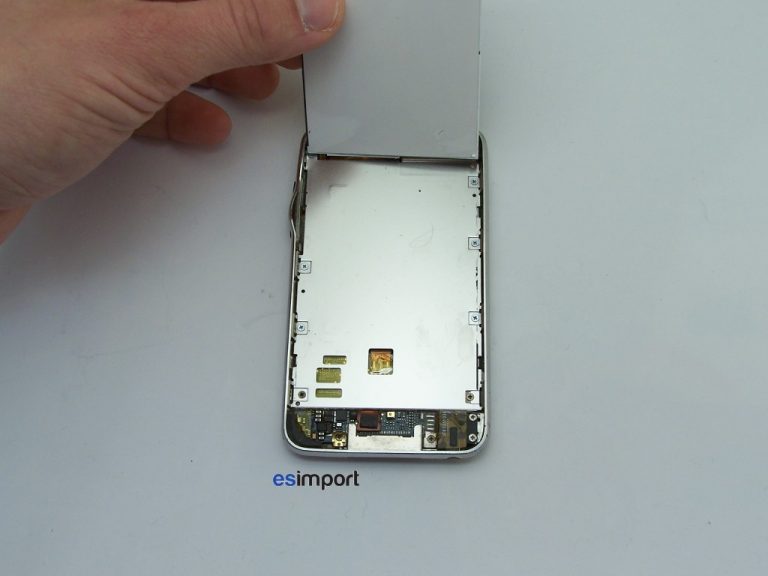

Une fois le tactile en verre retiré, soulever le LCD pour avoir accès à la plaque cachant le connecteur LCD:

Changement de l’écran LCD sur un iPod touch 2

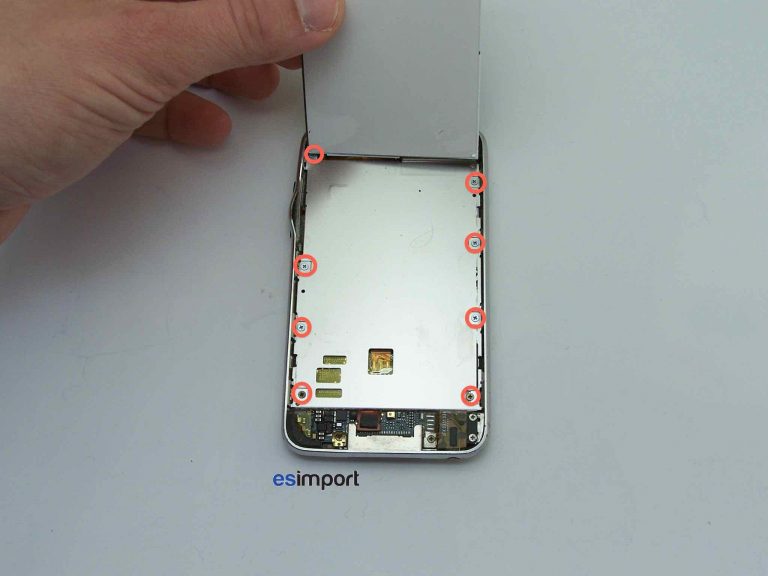

dévisser la plaque:

Changement de l’écran LCD sur un iPod touch 2

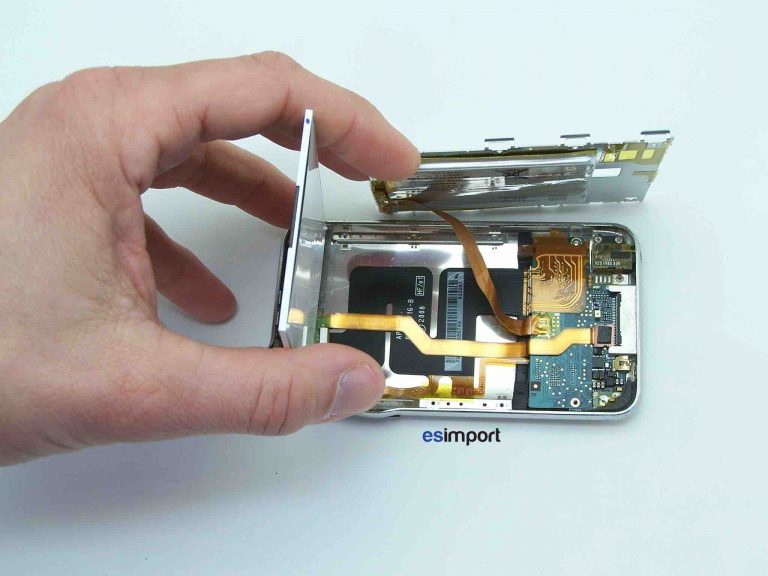

soulever la plaque cachant le connecteur du LCD:

Changement de l’écran LCD sur un iPod touch 2

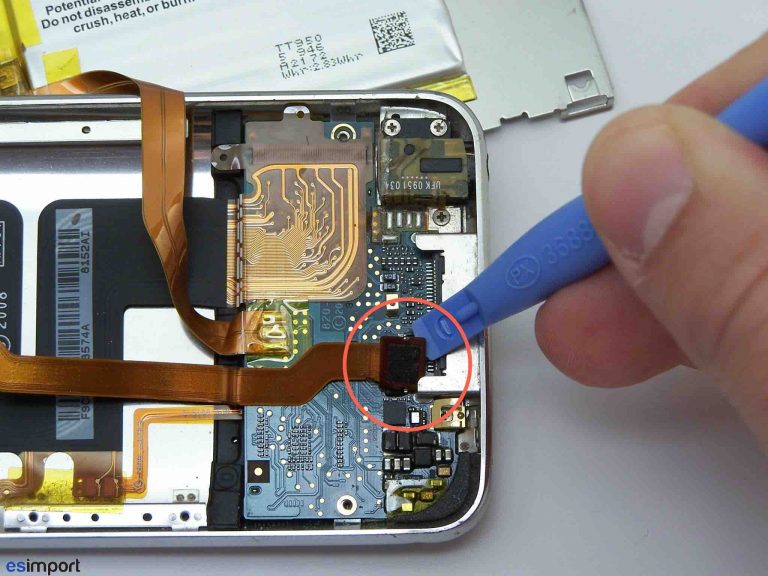

déconnecter le LCD:

Changement de l’écran LCD sur un iPod touch 2

changement de l’écran LCD sur un Ipod touch 2

remonter et reconnecter un LCD neuf dans le sens chronologique inverse. Une attention toute particulière devra être apportée afin de ne pas incorporer de poussière entre le LCD et l’écran tactile en suivant minutieusement les étapes suivantes:

garder les protecteurs en plastique transparent jusqu’au dernier moment:

Changement de l’écran LCD sur un iPod touch 2

retirer d’abord le protecteur du LCD:

Changement de l’écran LCD sur un iPod touch 2

retirer ensuite le protecteur interne du tactile:

Changement de l’écran LCD sur un iPod touch 2

reclipser le châssis:

Changement de l’écran LCD sur un iPod touch 2

Vous venez de procéder au changement de l’écran sur un iPod Touch 2.
