Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’ensemble écran sur un iPod nano 6.
La réparation d’un iPod nano 6 est assez aisée, il ne suffit que de quelques minutes pour l’ouvrir, et changer son écran :
veuillez, tout de même, faire attention lors du démontage, car les connecteurs sont fragiles. Il s'agit de procéder avec précaution et délicatesse.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- Décapeur thermique
- outil en plastique
- Tournevis Cruciforme
- colle Pattex Gel
- pinces à linge

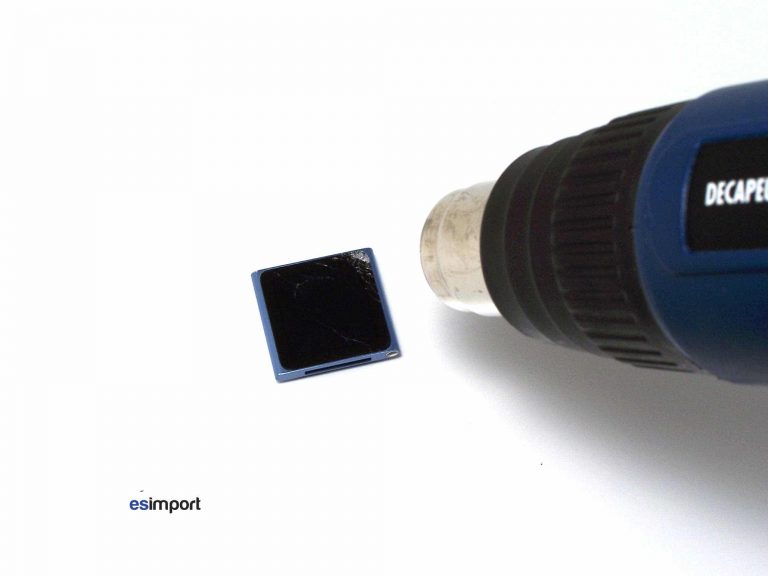

Chauffer en premier lieu l’iPod au moyen d’un décapeur thermique (attention à la puissance, ne pas trop chauffer):

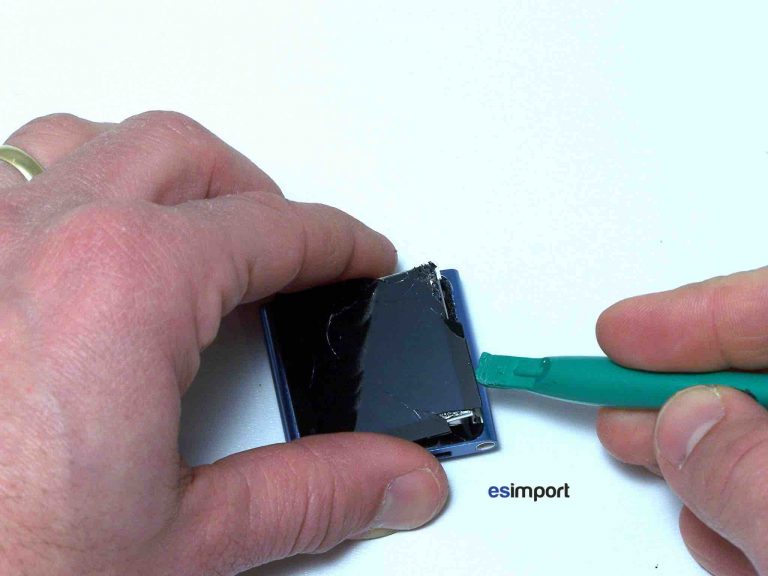

Insérer l’outil en plastique entre l’écran et le corps de l’ipod nano. L’onglet en plastique peut également être utilisé. Il est préférable d’utiliser un outil en plastique afin de ne pas blesser le logement en alu :

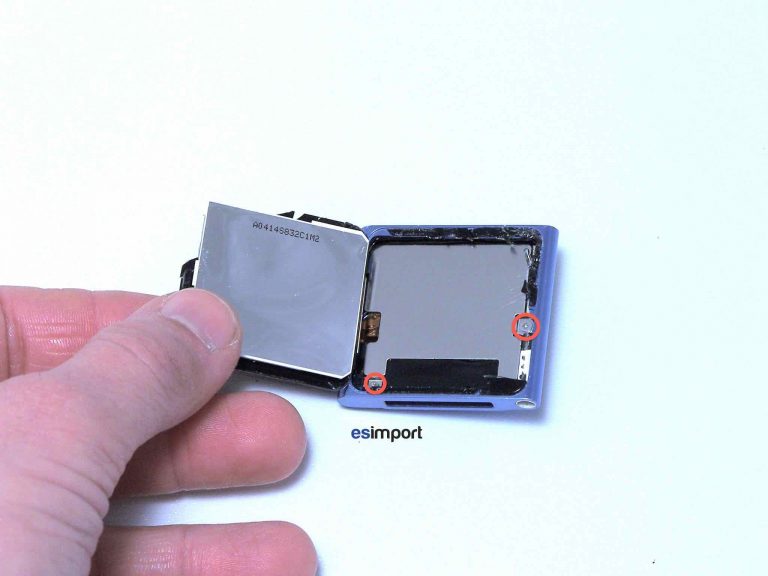

Ouvrir l’ipod nano comme un livre, au besoin en chauffant à nouveau. Dévisser les 2 vis maintenant la plaque métallique :

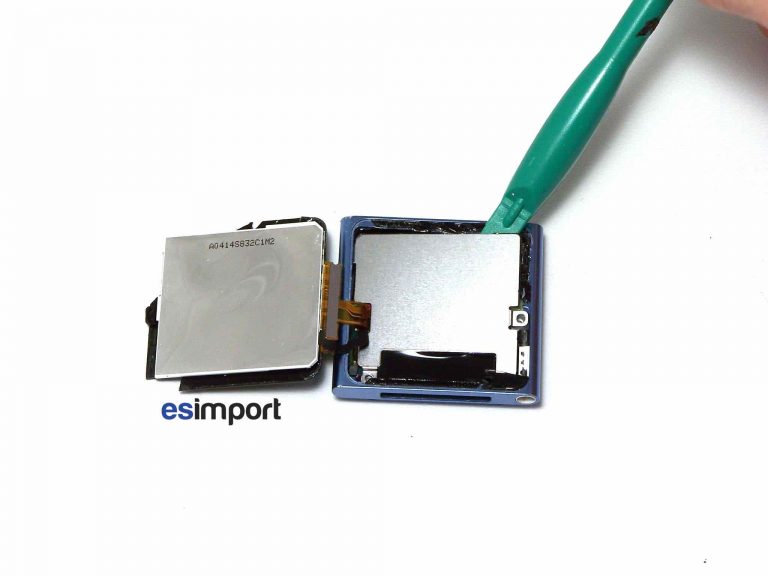

Sortir la plaque métallique :

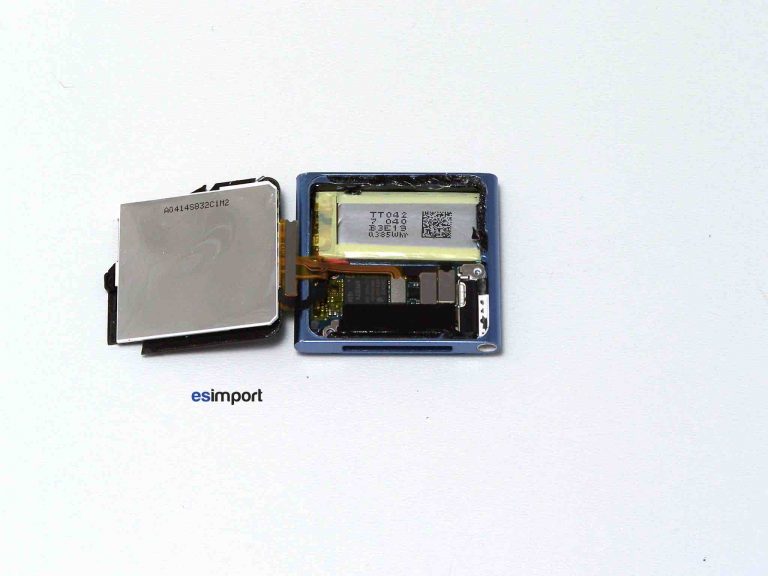

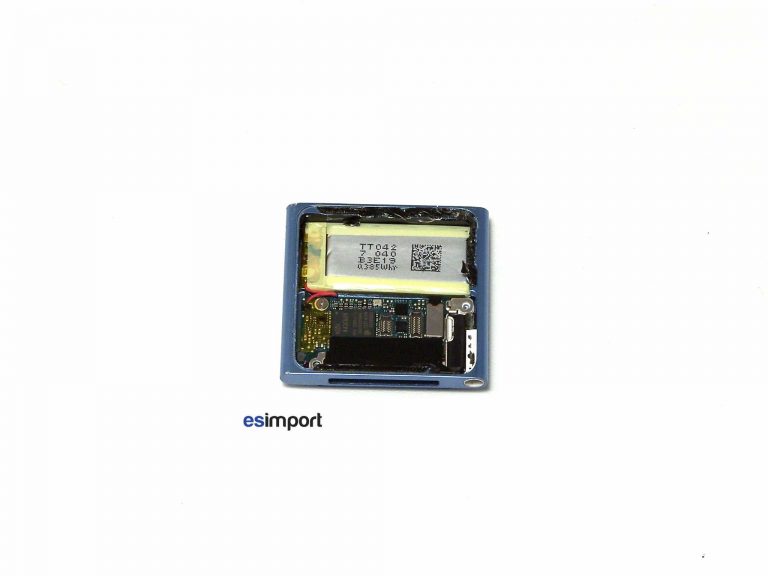

L’iPod devrait ressembler à ceci :
Réparation de l’écran d'un iPod nano 6
Nettoyer les débris de verre restant collés dans le châssis :

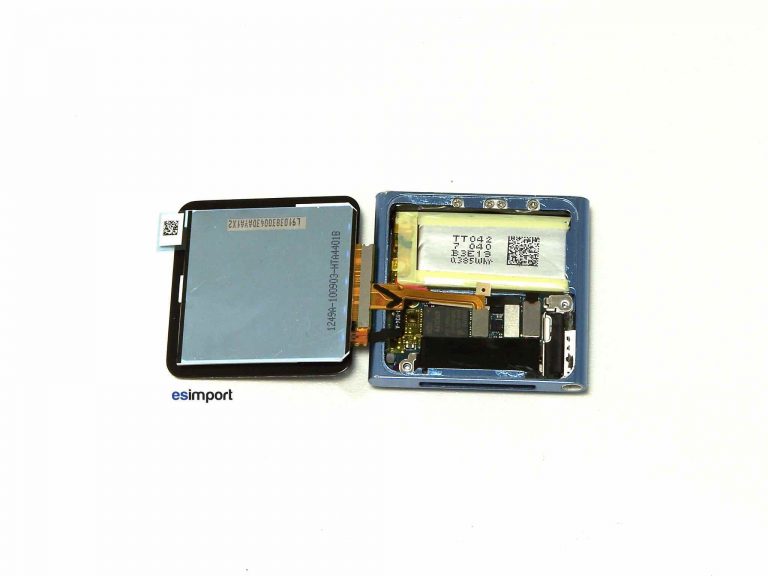

Monter l’écran neuf, puis connecter les 2 connecteurs :

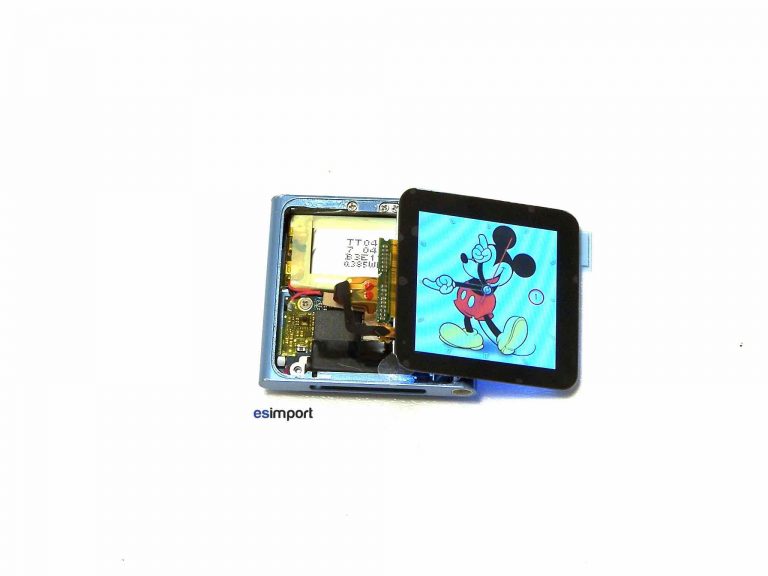

Tester l’écran, notamment le bon fonctionnement du tactile :

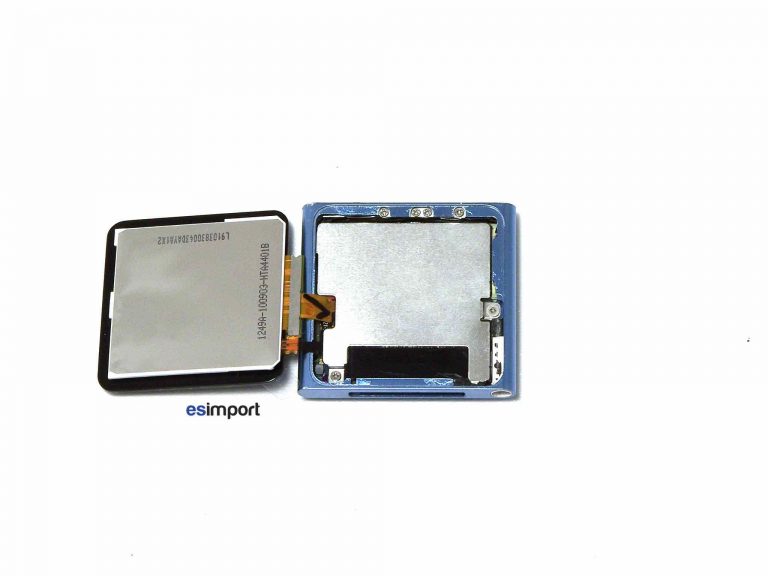

Remonter la plaque, déposer une très fine bande de colle sur la surface d’appui de la dalle en verre :

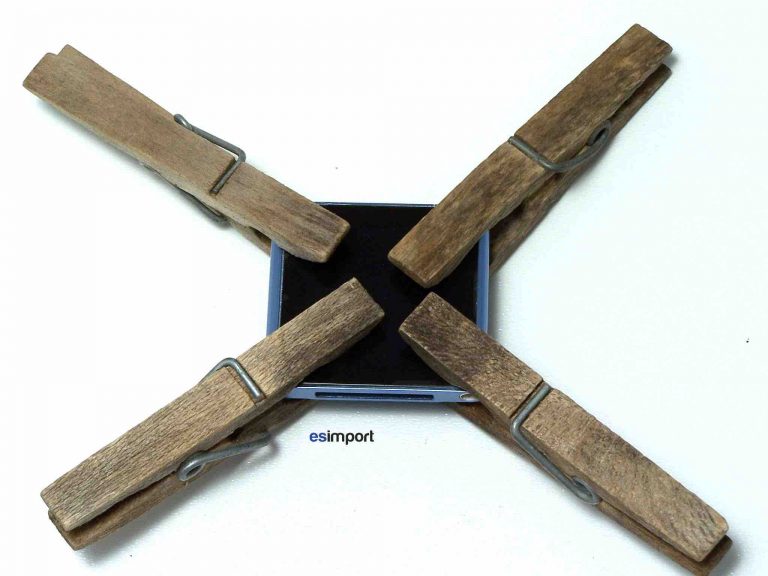

Refermer l’écran, en prenant bien soin de bien loger le câblage, puis presser fortement à l’aide de pinces à linge pendant le temps correspondant à la colle choisie :

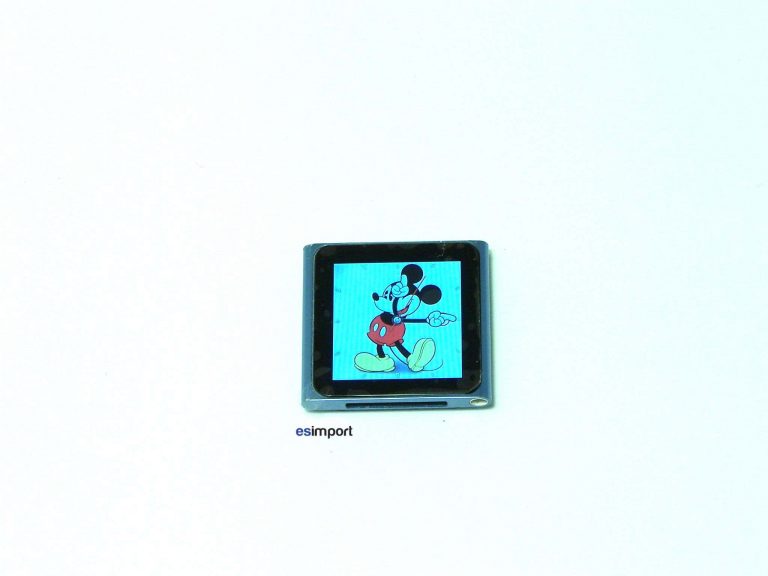

Opération terminée :
Vous venez de procéder au changement de l’ensemble écran sur un iPod Nano 6. Pour le remontage, suivre les étapes dans le sens chronologique inverse.
